Cảm biến chuyển động là gì? Nguyên lý hoạt động và cách lắp đặt

Cảm biến chuyển động (motion sensor) là một thiết bị điện tử có khả năng phát hiện sự di chuyển của người, vật thể hoặc động vật trong một phạm vi nhất định. Đây là một thiết bị quan trọng trong nhiều ứng dụng hiện đại, giúp tăng cường an ninh, tiện lợi, tiết kiệm năng lượng và tự động hóa các quy trình. Cùng tìm hiểu qua bài viết sau nhé!

1. Cảm biến chuyển động là gì?

Cảm biến chuyển động là một thiết bị điện tử có khả năng phát hiện sự di chuyển của người, động vật, hoặc vật thể trong phạm vi hoạt động của nó. Nói một cách đơn giản, cảm biến chuyển động xác định được sự thay đổi vị trí của các đối tượng trong khu vực mà nó giám sát.

Cảm biến này không chỉ phát hiện chuyển động, mà còn có thể kích hoạt các hành động khác như bật đèn, kích hoạt chuông báo động, hoặc gửi thông báo đến hệ thống an ninh. Nhờ khả năng này, cảm biến chuyển động trở thành một phần quan trọng trong nhiều ứng dụng, từ hệ thống an ninh gia đình đến các thiết bị tự động hóa thông minh, giúp nâng cao sự an toàn, tiện lợi và tiết kiệm năng lượng.

2. Cấu tạo chính của cảm biến chuyển động

Hầu hết các cảm biến chuyển động đều bao gồm các thành phần chính sau:

• Bộ phát sóng: Thành phần này có nhiệm vụ phát ra các loại sóng khác nhau, chẳng hạn như sóng hồng ngoại (infrared), sóng siêu âm (ultrasonic),… Các loại sóng này sẽ phát ra khu vực cần giám sát.
• Bộ thu sóng: Bộ thu sóng có trách nhiệm bắt các sóng được phản xạ trở lại từ môi trường xung quanh. Khi có sự thay đổi trong tín hiệu sóng phản xạ (ví dụ: do có người di chuyển), bộ thu sẽ ghi nhận sự thay đổi này.
• Mạch xử lý tín hiệu: Mạch này sẽ phân tích các tín hiệu thu được từ bộ thu sóng, xác định xem có sự chuyển động thực sự hay không, và loại bỏ các tín hiệu nhiễu (false signals) để tránh báo động giả.
• Hệ thống điều khiển và báo động: Sau khi mạch xử lý tín hiệu xác nhận có chuyển động, hệ thống này sẽ kích hoạt các hành động đã được lập trình sẵn, chẳng hạn như bật đèn, kích hoạt còi báo động, hoặc gửi thông báo đến điện thoại của bạn.

3. Nguyên lý hoạt động của cảm biến chuyển động

Bước 1: Phát hiện sự thay đổi:

Cảm biến liên tục quan sát môi trường xung quanh bằng cách phát ra các loại sóng (hồng ngoại, siêu âm, vi ba,…). Khi có chuyển động, các sóng này sẽ bị thay đổi (ví dụ: sóng hồng ngoại bị phản xạ bởi cơ thể người, sóng siêu âm bị gián đoạn,…).

Bước 2: Xử lý tín hiệu:

Bộ thu sóng của cảm biến sẽ ghi nhận sự thay đổi này và gửi tín hiệu đến mạch xử lý. Mạch xử lý sẽ phân tích tín hiệu để xác định xem đó có phải là chuyển động thực sự hay không, hay chỉ là nhiễu (ví dụ: sự thay đổi nhiệt độ, ánh sáng,…).

Bước 3: Kích hoạt hành động:

Nếu mạch xử lý xác định có chuyển động, nó sẽ kích hoạt hệ thống điều khiển và báo động. Ví dụ:

• Bật đèn tự động: Khi bạn bước vào phòng, cảm biến chuyển động sẽ phát hiện và bật đèn.
• Báo động an ninh: Nếu có kẻ đột nhập, cảm biến sẽ phát hiện và kích hoạt còi báo động, đồng thời gửi thông báo đến bạn.
• Mở cửa tự động: Cảm biến có thể được sử dụng để mở cửa tự động khi có người đến gần.
• Điều khiển thiết bị thông minh: Tắt/mở quạt, máy lạnh, Tivi,…

4. Phân loại cảm biến chuyển động

4.1. Cảm biến hồng ngoại

Cảm biến hồng ngoại (PIR) hoạt động dựa trên việc phát hiện sự thay đổi bức xạ hồng ngoại (infrared radiation) phát ra từ các vật thể có nhiệt độ. Mọi vật thể có nhiệt độ trên độ không tuyệt đối (-273.15°C) đều phát ra bức xạ hồng ngoại.

Con người và động vật cũng phát ra bức xạ hồng ngoại, và cảm biến PIR sẽ phát hiện sự thay đổi này khi có người hoặc động vật di chuyển trong phạm vi của nó.

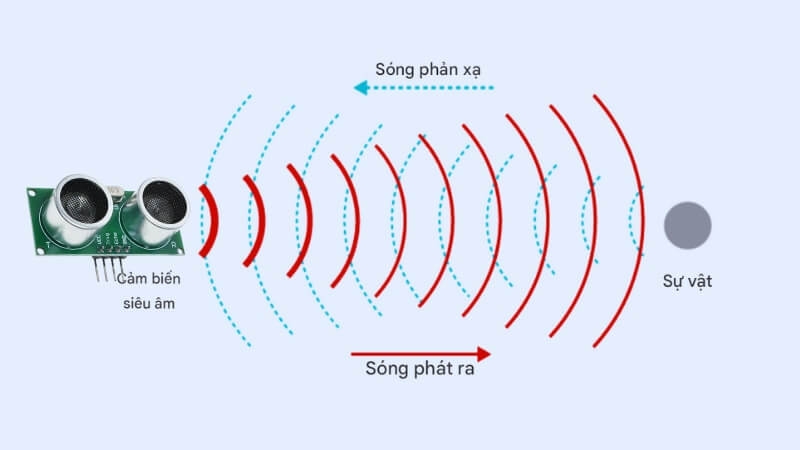

4.2. Cảm biến sóng siêu âm

Cảm biến sóng siêu âm phát ra các sóng âm thanh ở tần số cao (ultrasonic sound waves) mà tai người không thể nghe được. Khi sóng siêu âm gặp vật cản, chúng sẽ bị phản xạ trở lại. Cảm biến sẽ đo thời gian sóng siêu âm đi và về để xác định khoảng cách đến vật cản. Nếu khoảng cách này thay đổi (do vật cản di chuyển), cảm biến sẽ phát hiện ra chuyển động.

4.3. Cảm biến vi sóng

Cảm biến vi sóng phát ra các sóng điện từ ở tần số rất cao (microwave). Tương tự như cảm biến siêu âm, cảm biến vi sóng cũng đo thời gian sóng đi và về để xác định khoảng cách đến vật cản. Khi có chuyển động, tần số sóng phản xạ sẽ thay đổi (hiệu ứng Doppler), và cảm biến sẽ phát hiện ra sự thay đổi này.

4.4. Cảm biến Tomographic

Cảm biến Tomographic là một loại cảm biến chuyển động sử dụng mạng lưới các nút (nodes) liên kết với nhau bằng sóng vô tuyến (radio waves). Khi có chuyển động, các liên kết sóng vô tuyến giữa các nút sẽ bị xáo trộn, và cảm biến sẽ phát hiện ra sự xáo trộn này.

4.5. Cảm biến công nghệ ké

Cảm biến công nghệ kép kết hợp hai công nghệ cảm biến khác nhau (thường là PIR và vi sóng) để tăng độ chính xác và giảm thiểu báo động giả. Cảm biến chỉ kích hoạt báo động khi cả hai công nghệ đều phát hiện ra chuyển động.

4.6. Cảm biến hơi thở

Cảm biến hơi thở, hay cảm biến rung động (Vibration Sensor), là một loại cảm biến đặc biệt có khả năng phát hiện những rung động cực nhỏ do hơi thở của con người tạo ra. Cảm biến này có thể được sử dụng để phát hiện sự hiện diện của người trong phòng, ngay cả khi họ không di chuyển.

4.7. Các loại cảm biến chuyển động khác

Ngoài các loại cảm biến trên, còn có một số loại cảm biến chuyển động khác ít phổ biến hơn, bao gồm:

• Cảm biến chùm tia (Break Beam Sensors)
• Cảm biến nhiệt (Thermocouple Sensors)
• Cảm biến quang điện (Photovoltaic Sensors/Photoconductive Sensors)
• Cảm biến phản xạ khu vực (Area-Reflective Sensors)
• Cảm biến rung (Vibration Sensors)

5. Lợi ích và ứng dụng của cảm biến chuyển động

5.1. Tăng cường an ninh

Đây là ứng dụng phổ biến nhất của cảm biến chuyển động. Chúng được sử dụng trong các hệ thống báo động chống trộm để phát hiện sự xâm nhập trái phép. Khi cảm biến phát hiện chuyển động, nó sẽ kích hoạt còi báo động, đèn nhấp nháy, và gửi thông báo đến chủ nhà hoặc trung tâm an ninh.

5.2. Tiết kiệm năng lượng

Cảm biến chuyển động có thể giúp tiết kiệm năng lượng bằng cách tự động bật/tắt đèn, quạt, điều hòa nhiệt độ, và các thiết bị điện khác khi có người/không có người trong phòng. Điều này giúp giảm thiểu lãng phí điện năng và giảm hóa đơn tiền điện.

5.3. Giám sát giao thông

Cảm biến chuyển động được sử dụng trong các hệ thống giao thông thông minh để đếm số lượng xe, đo tốc độ, và phát hiện các phương tiện vi phạm luật giao thông.

5.4. Điều khiển tự động

Trong các tòa nhà thông minh, cảm biến chuyển động có thể được sử dụng để điều khiển tự động cửa ra vào, thang máy, và các hệ thống khác.

5.5. Ứng dụng trong ngành y tế

Cảm biến chuyển động có thể được sử dụng để theo dõi hoạt động của bệnh nhân, phát hiện té ngã, và hỗ trợ các thiết bị y tế.

5.6. Ứng dụng trong ngành công nghiệp

Trong các nhà máy và xí nghiệp, cảm biến chuyển động được sử dụng để kiểm soát quy trình sản xuất, phát hiện lỗi, và đảm bảo an toàn cho công nhân.

6. Hướng dẫn lắp đặt cảm biến chuyển động

Bước 1: Chọn vị trí phù hợp:

• Xác định khu vực cần giám sát: Đặt cảm biến ở vị trí có thể bao quát toàn bộ khu vực bạn muốn bảo vệ (ví dụ: cửa ra vào, hành lang, cầu thang,…).
• Tránh các nguồn gây nhiễu: Không đặt cảm biến gần các nguồn nhiệt (lò sưởi, ánh nắng mặt trời,…), các vật thể chuyển động (quạt, rèm cửa,…), hoặc các thiết bị phát sóng (router Wi-Fi,…).
• Độ cao lắp đặt: Độ cao lắp đặt tùy thuộc vào loại cảm biến và phạm vi hoạt động của nó. Thông thường, độ cao lắp đặt khoảng 2-3 mét.

Bước 2: Kiểm tra nguồn điện:

• Xác định loại nguồn điện: Cảm biến chuyển động có thể sử dụng nguồn điện trực tiếp (AC) hoặc pin.
• Đảm bảo nguồn điện ổn định: Nếu sử dụng nguồn điện trực tiếp, hãy đảm bảo nguồn điện ổn định và an toàn.

Bước 3: Định hướng chính xác:

• Điều chỉnh góc quét: Hầu hết các cảm biến chuyển động đều có thể điều chỉnh góc quét. Hãy điều chỉnh góc quét sao cho phù hợp với khu vực cần giám sát.
• Tránh các vật cản: Đảm bảo không có vật cản che khuất tầm nhìn của cảm biến.

Bước 4: Kết nối điện và kiểm tra:

• Kết nối dây điện: Nếu sử dụng nguồn điện trực tiếp, hãy kết nối dây điện của cảm biến với nguồn điện theo hướng dẫn của nhà sản xuất.
• Lắp pin: Nếu sử dụng pin, hãy lắp pin đúng cực.
• Kiểm tra hoạt động: Sau khi kết nối điện, hãy kiểm tra xem cảm biến có hoạt động hay không bằng cách di chuyển trong phạm vi của nó.

Bước 5: Điều chỉnh:

• Độ nhạy: Điều chỉnh độ nhạy của cảm biến để tránh báo động giả. Nếu cảm biến quá nhạy, nó có thể bị kích hoạt bởi các chuyển động nhỏ (ví dụ: lá cây rơi).
• Độ trễ: Điều chỉnh độ trễ (thời gian cảm biến duy trì trạng thái kích hoạt sau khi phát hiện chuyển động).

Bước 6: Kiểm tra lần cuối:

• Thử nghiệm: Sau khi hoàn tất lắp đặt và điều chỉnh, hãy thử nghiệm lại cảm biến bằng cách di chuyển trong các khu vực khác nhau trong phạm vi của nó.
• Đảm bảo hoạt động ổn định: Theo dõi hoạt động của cảm biến trong vài ngày để đảm bảo nó hoạt động ổn định và không có báo động giả.

Lưu ý: Hướng dẫn này chỉ mang tính chất chung. Hãy luôn tham khảo hướng dẫn của nhà sản xuất để lắp đặt cảm biến chuyển động một cách chính xác nhất.

7. Những lưu ý quan trọng khi sử dụng cảm biến chuyển động

Để cảm biến chuyển động hoạt động hiệu quả và bền bỉ, bạn cần lưu ý một số điểm sau:

• Vệ sinh định kỳ: Bụi bẩn và côn trùng có thể bám vào cảm biến và làm giảm độ nhạy. Hãy vệ sinh cảm biến định kỳ bằng khăn mềm và khô.
• Tránh va đập: Cảm biến chuyển động là thiết bị điện tử, vì vậy cần tránh va đập mạnh.
• Kiểm tra pin thường xuyên: Nếu sử dụng cảm biến chạy bằng pin, hãy kiểm tra pin thường xuyên và thay pin khi cần thiết.
• Không tự ý sửa chữa: Nếu cảm biến bị hỏng, không tự ý sửa chữa mà hãy liên hệ với nhà sản xuất hoặc trung tâm bảo hành.
• Cập nhật phần mềm (nếu có): Một số cảm biến chuyển động thông minh có thể được cập nhật phần mềm để cải thiện hiệu suất và tính năng. Hãy kiểm tra trang web của nhà sản xuất để xem có bản cập nhật nào không.
• Chọn loại cảm biến phù hợp: Như đã trình bày ở phần phân loại, mỗi loại cảm biến có ưu nhược điểm riêng. Hãy chọn loại cảm biến phù hợp với nhu cầu và điều kiện sử dụng của bạn. Ví dụ, nếu bạn cần lắp đặt cảm biến ngoài trời, hãy chọn loại có khả năng chống chịu thời tiết tốt.
• Vị trí lắp đặt: Tránh lắp đặt cảm biến ở những nơi có ánh sáng mặt trời chiếu trực tiếp, gần nguồn nhiệt, hoặc nơi có nhiều vật cản.
• Độ nhạy: Điều chỉnh độ nhạy của cảm biến phù hợp để tránh báo động giả.
• Góc quét: Đảm bảo góc quét của cảm biến bao phủ toàn bộ khu vực cần giám sát.
