Biến tần Fuji Mini hay còn gọi là bộ điều khiển tốc độ động cơ Fuji Frenic Mini, là một giải pháp công nghệ tiên tiến đến từ Nhật Bản, mang đến khả năng vận hành linh hoạt và tiết kiệm năng lượng vượt trội cho các hệ thống máy móc công nghiệp quy mô vừa và nhỏ. Việc trang bị một thiết bị biến tần chất lượng không chỉ giúp nâng cao hiệu suất sản xuất mà còn là một bước đầu tư chiến lược cho sự phát triển bền vững của doanh nghiệp, và Thanh Thiên Phú tự hào là người đồng hành mang đến giải pháp toàn diện này cho quý khách hàng.
Với kinh nghiệm sâu rộng trong lĩnh vực tự động hóa, chúng tôi hiểu rằng việc lựa chọn một bộ biến tần phù hợp là yếu tố then chốt quyết định sự ổn định của cả dây chuyền. Một thiết bị mạnh mẽ, bền bỉ và dễ sử dụng sẽ giải phóng tiềm năng của hệ thống, giúp anh em kỹ sư vận hành một cách trơn tru và hiệu quả. Bài viết này sẽ là cẩm nang toàn diện, cung cấp mọi thông tin từ thông số kỹ thuật, hướng dẫn cài đặt đến các ứng dụng thực tế của biến tần Fuji Mini, giúp bạn đưa ra quyết định sáng suốt nhất cho hệ thống của mình. Hãy cùng khám phá sức mạnh của công nghệ điều khiển động cơ và bộ truyền động nhỏ gọn này.

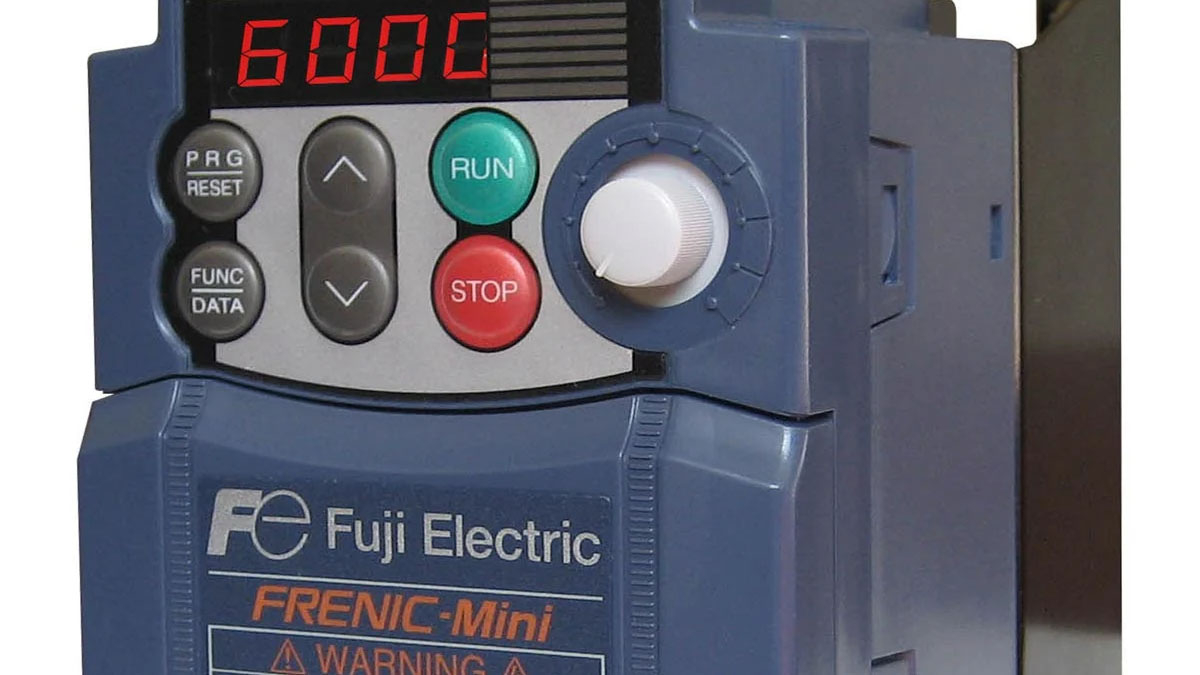

1. Tổng quan về biến tần Fuji Mini
Biến tần Fuji Mini với tên gọi chính thức là Fuji Frenic-Mini (dòng C2S), là một thiết bị điện tử công suất được phát triển bởi tập đoàn Fuji Electric, một trong những tên tuổi hàng đầu thế giới về thiết bị điện và tự động hóa công nghiệp của Nhật Bản. Về bản chất, đây là một bộ biến đổi tần số nhỏ gọn, được thiết kế chuyên biệt để điều khiển tốc độ và momen xoắn của các động cơ điện xoay chiều không đồng bộ 3 pha có công suất nhỏ.
Chức năng cốt lõi của nó là nhận nguồn điện xoay chiều có tần số cố định (thường là 50Hz hoặc 60Hz từ lưới điện) và biến đổi nó thành nguồn điện xoay chiều có tần số và điện áp có thể điều chỉnh được để cung cấp cho động cơ. Bằng cách thay đổi tần số ngõ ra, biến tần cho phép người dùng điều khiển tốc độ quay của động cơ một cách vô cấp, chính xác và mượt mà, từ tốc độ rất thấp đến tốc độ tối đa theo thiết kế. Điều này mở ra một kỷ nguyên mới so với các phương pháp điều khiển truyền thống như dùng hộp số cơ khí, Puly hay khởi động sao-tam giác, vốn cồng kềnh, kém linh hoạt và gây tổn hao năng lượng lớn.
Sự ra đời của dòng Fuji Frenic-Mini hướng đến một phân khúc thị trường vô cùng tiềm năng nhưng thường bị bỏ qua bởi các dòng biến tần cao cấp: các ứng dụng công nghiệp nhẹ, các máy móc đơn lẻ, và các hệ thống tự động hóa quy mô nhỏ. Đây là nơi mà các kỹ sư, chủ doanh nghiệp vừa và nhỏ tại các thành phố lớn như Thành phố Hồ Chí Minh, Hà Nội, Bình Dương đang tìm kiếm một giải pháp vừa vặn, hiệu quả về chi phí nhưng vẫn phải đảm bảo độ tin cậy và hiệu suất theo tiêu chuẩn Nhật Bản. Thiết bị này không chỉ là một công cụ điều khiển, nó là một giải pháp thông minh giúp giải quyết các bài toán khó khăn mà khách hàng thường gặp phải: tối ưu hóa quy trình sản xuất, giảm chi phí vận hành từ hóa đơn tiền điện, nâng cao tuổi thọ cho động cơ và các chi tiết cơ khí, đồng thời đảm bảo an toàn lao động. Thay vì phải chấp nhận tình trạng máy móc hoạt động với hiệu suất thấp và chi phí bảo trì cao, biến tần Fuji Mini mang đến một lựa chọn nâng cấp đầy mạnh mẽ, biến những cỗ máy cũ kỹ trở nên linh hoạt và thông minh hơn.
2. Những đặc điểm tạo nên sự khác biệt của biến tần Fuji Mini
Biến tần Fuji Mini không chỉ là một thiết bị điều khiển tốc độ động cơ thông thường; nó là kết tinh của hàng thập kỷ nghiên cứu và phát triển từ Fuji Electric, mang trong mình những đặc tính kỹ thuật ưu việt, được thiết kế để đáp ứng chính xác nhu cầu của các kỹ sư điện và quản lý kỹ thuật trong môi trường công nghiệp hiện đại. Mỗi tính năng đều được tính toán kỹ lưỡng để mang lại lợi ích thiết thực, từ việc tiết kiệm không gian lắp đặt, tối ưu hóa hiệu suất vận hành cho đến việc đơn giản hóa quá trình cài đặt và bảo trì. Hãy cùng Thanh Thiên Phú đi sâu vào phân tích những ưu điểm vượt trội đã làm nên tên tuổi của dòng sản phẩm này, giúp nó trở thành lựa chọn hàng đầu cho các doanh nghiệp sản xuất, xây dựng và tự động hóa tại Việt Nam.
2.1. Thiết kế nhỏ gọn và linh hoạt, tối ưu không gian tủ điện
Một trong những thách thức lớn nhất mà các kỹ sư thường đối mặt khi thiết kế hoặc nâng cấp tủ điện điều khiển là không gian lắp đặt hạn chế. Hiểu được điều này, Fuji Electric đã tạo ra dòng Frenic-Mini với triết lý thiết kế nhỏ gọn tối đa. Ví dụ, một mẫu biến tần công suất 0.75kW chỉ có kích thước chiều rộng khoảng 68mm, chiều cao 128mm và chiều sâu 118mm. Kích thước này cho phép lắp đặt nhiều thiết bị sát nhau trên thanh DIN rail tiêu chuẩn 35mm, giúp tiết kiệm không gian một cách đáng kể so với các dòng biến tần cũ hoặc các phương pháp khởi động cơ khí. Khả năng này đặc biệt quý giá trong các ứng dụng máy đóng gói, máy chế biến thực phẩm hay các hệ thống băng tải nhỏ, nơi mỗi centimet vuông trong tủ điện đều được tận dụng triệt để. Việc lắp đặt trên thanh DIN rail cũng giúp quá trình thi công trở nên nhanh chóng, chuyên nghiệp và dễ dàng hơn, giảm thiểu thời gian và chi phí nhân công. Đây là một lợi thế cạnh tranh rõ ràng, giúp các nhà chế tạo máy và các đội ngũ kỹ thuật tối ưu hóa thiết kế, tạo ra những hệ thống gọn gàng và hiệu quả hơn.
2.2. Hiệu suất vận hành vượt trội với điều khiển vector momen động
Nhiều người thường cho rằng các dòng biến tần mini chỉ phù hợp với các ứng dụng tải nhẹ như bơm và quạt. Tuy nhiên, biến tần Fuji Mini đã phá vỡ định kiến đó bằng việc tích hợp sẵn công nghệ điều khiển vector momen động (Dynamic Torque Vector Control). Đây là một thuật toán điều khiển tiên tiến, cho phép biến tần liên tục tính toán và tối ưu hóa điện áp và dòng điện cấp cho động cơ dựa trên sự thay đổi của tải. Kết quả là động cơ có thể tạo ra momen khởi động rất cao, lên đến 150% momen định mức ngay cả ở tần số thấp khoảng 1Hz. Điều này cực kỳ hữu ích cho các ứng dụng yêu cầu lực kéo lớn khi bắt đầu, chẳng hạn như băng tải chở hàng nặng, máy trộn nguyên liệu hay máy khuấy. So với phương pháp điều khiển V/f (Voltage/Frequency) truyền thống, điều khiển vector momen động giúp động cơ vận hành ổn định hơn, đáp ứng nhanh với sự thay đổi của tải và giảm thiểu hiện tượng trượt tốc độ, qua đó nâng cao độ chính xác và hiệu quả của toàn bộ quy trình sản xuất. Công nghệ này biến một thiết bị nhỏ gọn thành một cỗ máy mạnh mẽ, sẵn sàng đối mặt với những thách thức vận hành khắc nghiệt nhất.
2.3. Tối ưu hóa chi phí năng lượng với chức năng tiết kiệm điện thông minh
Chi phí điện năng luôn là một trong những khoản chi vận hành lớn nhất của bất kỳ nhà máy sản xuất nào. Biến tần Fuji Mini được trang bị chức năng tiết kiệm năng lượng tự động, một công cụ đắc lực giúp giảm thiểu hóa đơn tiền điện hàng tháng. Chức năng này hoạt động bằng cách tự động điều chỉnh điện áp ngõ ra của biến tần xuống mức tối ưu nhất có thể trong điều kiện động cơ hoạt động ở chế độ non tải hoặc tải nhẹ, trong khi vẫn duy trì tốc độ không đổi. Đối với các ứng dụng có phụ tải biến thiên liên tục như hệ thống quạt thông gió, bơm nước tuần hoàn, hoặc các loại máy nén khí, mức tiết kiệm có thể lên tới 20-30% so với việc cho động cơ chạy trực tiếp từ lưới điện. Theo một nghiên cứu của Bộ Năng lượng Hoa Kỳ (DOE), việc sử dụng biến tần cho các ứng dụng bơm và quạt có thể giảm tiêu thụ năng lượng tới 50% hoặc hơn. Với giá điện công nghiệp ngày càng tăng, việc đầu tư vào biến tần Fuji Mini không chỉ là một giải pháp kỹ thuật mà còn là một quyết định tài chính thông minh, mang lại lợi tức đầu tư (ROI) nhanh chóng và góp phần vào sự phát triển bền vững của doanh nghiệp.
2.4. Vận hành đơn giản, cài đặt thân thiện với người dùng
Fuji Electric hiểu rằng thời gian của kỹ sư là vàng bạc. Do đó, dòng Frenic-Mini được thiết kế với giao diện vận hành cực kỳ trực quan và thân thiện. Bàn phím tích hợp trên biến tần (keypad) có các nút bấm rõ ràng, màn hình LED 4 số hiển thị sắc nét các thông số vận hành và mã lỗi. Đặc biệt, biến trở (potentiometer) tích hợp sẵn trên mặt biến tần cho phép người vận hành có thể điều chỉnh tốc độ động cơ một cách nhanh chóng và dễ dàng ngay tại chỗ mà không cần phải kết nối thêm biến trở ngoài hay lập trình phức tạp. Cấu trúc menu thông số cũng được sắp xếp một cách logic, chia thành các nhóm chức năng (F, E, H, C), giúp người dùng dễ dàng tìm kiếm, truy cập và hiệu chỉnh các tham số cần thiết. Ngay cả một kỹ thuật viên mới làm quen với biến tần cũng có thể thực hiện các cài đặt cơ bản như thời gian tăng/giảm tốc, giới hạn tần số, hay chọn chế độ điều khiển chỉ trong vài phút. Sự đơn giản này giúp giảm thiểu thời gian dừng máy để cài đặt, tăng cường tính sẵn sàng của hệ thống và cho phép đội ngũ kỹ thuật tập trung vào các công việc quan trọng hơn.
3. So sánh biến tần Fuji Frenic Mini và các đối thủ trên thị trường
Trong quá trình ra quyết định mua sắm thiết bị công nghiệp, việc đặt các sản phẩm lên bàn cân để so sánh là một bước không thể thiếu đối với mọi kỹ sư hay nhà quản lý kỹ thuật. Lựa chọn đúng thiết bị không chỉ ảnh hưởng đến hiệu suất trước mắt mà còn tác động đến chi phí vận hành, bảo trì và khả năng mở rộng của hệ thống trong tương lai. Biến tần Fuji Mini, mặc dù là một sản phẩm xuất sắc trong phân khúc của nó, cũng cần được đánh giá một cách khách quan khi so sánh với các dòng sản phẩm khác của chính Fuji Electric và các thương hiệu cạnh tranh uy tín khác. Thanh Thiên Phú sẽ cung cấp một cái nhìn so sánh chi tiết, dựa trên kinh nghiệm thực tế và thông số kỹ thuật, để giúp anh em có được lựa chọn sáng suốt và phù hợp nhất với yêu cầu ứng dụng của mình. Việc hiểu rõ điểm mạnh, điểm yếu của từng dòng sản phẩm sẽ là chìa khóa để xây dựng một hệ thống tự động hóa hiệu quả và bền vững.
3.1. So sánh Fuji Mini (C2S), Fuji Ace (E2S) và Fuji Mega (G2S)
Fuji Electric cung cấp một dải sản phẩm biến tần đa dạng để phục vụ cho nhiều cấp độ ứng dụng khác nhau. Việc so sánh Fuji Mini với các đàn anh như Ace và Mega sẽ làm rõ vị trí và mục đích sử dụng của từng dòng.
Fuji Mini (C2S) và Fuji Ace (E2S)
Có thể xem Fuji Ace là một phiên bản nâng cấp của Fuji Mini. Trong khi Fuji Mini tập trung vào sự đơn giản, nhỏ gọn và hiệu quả chi phí cho các ứng dụng cơ bản, thì Fuji Ace hướng đến các ứng dụng đòi hỏi hiệu suất cao hơn và khả năng tùy biến mạnh mẽ hơn. Fuji Ace được trang bị bộ xử lý tốc độ cao hơn, cho phép đáp ứng tốc độ nhanh hơn và điều khiển chính xác hơn. Nó cũng có nhiều cổng I/O (Input/Output) kỹ thuật số và analog hơn, hỗ trợ các chức năng logic lập trình được bên trong biến tần, và tích hợp sẵn bộ hãm (braking unit) cho các công suất lớn hơn. Fuji Ace là lựa chọn lý tưởng cho các ứng dụng như máy nâng hạ nhỏ, máy cắt theo chiều dài, hoặc các hệ thống yêu cầu đồng bộ tốc độ đơn giản. Ngược lại, Fuji Mini lại tỏa sáng trong các ứng dụng như băng tải, bơm, quạt, máy khuấy, nơi sự đơn giản, độ tin cậy và giá thành hợp lý được đặt lên hàng đầu.
Fuji Mini (C2S) và Fuji Mega (G2S)
Nếu Fuji Ace là bước nâng cấp, thì Fuji Mega là một bước nhảy vọt về hiệu suất và tính năng. Fuji Mega là dòng biến tần đa năng cao cấp, được thiết kế cho các ứng dụng phức tạp và yêu cầu độ chính xác tuyệt đối. Nó hỗ trợ cả chế độ điều khiển vòng hở và vòng kín (với card encoder), cung cấp khả năng điều khiển vị trí và momen xoắn cực kỳ chính xác. Fuji Mega được trang bị các thuật toán điều khiển tiên tiến nhất, khả năng kết nối mạng truyền thông công nghiệp đa dạng (như Profibus, DeviceNet, CC-Link) và phù hợp cho các hệ thống máy công cụ CNC, máy in, máy cán thép, và các dây chuyền sản xuất tự động hóa phức tạp. Trong khi đó, Fuji Mini với phương thức điều khiển vector momen vòng hở là quá đủ cho khoảng 80% các ứng dụng công nghiệp phổ thông, mang lại một giải pháp hiệu quả mà không cần phải chi trả cho những tính năng cao cấp không cần thiết.
Bảng so sánh tổng quan các dòng biến tần Fuji Electric
| Tiêu chí | Biến tần Fuji Mini (C2S) | Biến tần Fuji Ace (E2S) | Biến tần Fuji Mega (G2S) |
| Phân khúc ứng dụng | Cơ bản, đa dụng, quy mô nhỏ | Trung cấp, yêu cầu hiệu suất cao hơn | Cao cấp, phức tạp, độ chính xác cao |
| Phương pháp điều khiển | V/f, Vector momen động | V/f, Vector momen động, Vector vòng hở | V/f, Vector vòng hở & vòng kín |
| Khả năng quá tải | 150% trong 60 giây | 150% trong 60 giây, 200% trong 0.5 giây | 150% trong 60 giây, 200% trong 0.5 giây |
| Tích hợp bộ hãm | Lên đến 7.5kW | Lên đến 22kW | Tích hợp sẵn cho nhiều dải công suất |
| Số lượng I/O | Cơ bản | Mở rộng | Rất nhiều, có thể mở rộng |
| Truyền thông | Modbus RTU (RS485) | Modbus RTU, tùy chọn mạng khác | Modbus RTU, tùy chọn nhiều mạng |
| Ứng dụng tiêu biểu | Bơm, quạt, băng tải, máy đóng gói | Nâng hạ, máy cắt, máy dệt, máy nén | Máy công cụ, máy in, thang máy, cẩu trục |
3.2. So sánh Fuji Mini và Mitsubishi FR-D700
Mitsubishi FR-D700 là một đối thủ cạnh tranh trực tiếp và rất phổ biến của Fuji Mini trong phân khúc biến tần nhỏ gọn. Cả hai đều là sản phẩm đến từ các thương hiệu hàng đầu Nhật Bản, nổi tiếng về chất lượng và độ bền. Tuy nhiên, chúng vẫn có những điểm khác biệt tinh tế mà người dùng cần cân nhắc. Về điểm tương đồng, cả Fuji Mini và Mitsubishi D700 đều có thiết kế nhỏ gọn, dễ lắp đặt, hỗ trợ điều khiển V/f và điều khiển vector, đồng thời cùng nhắm đến các ứng dụng công suất nhỏ và được đánh giá cao về độ tin cậy.
Về sự khác biệt, Fuji Mini thường được đánh giá là có giao diện thân thiện và dễ cài đặt hơn, đặc biệt với biến trở tích hợp sẵn giúp việc điều chỉnh tốc độ tại chỗ trở nên cực kỳ tiện lợi. Mitsubishi D700 cũng có núm xoay nhưng thao tác có thể cần nhiều bước hơn. Về hiệu suất, nhờ công nghệ điều khiển vector momen động, Fuji Mini thường cho thấy hiệu suất momen xoắn ở dải tần số thấp rất ấn tượng, giúp khởi động các tải nặng một cách mượt mà. Mitsubishi D700 cũng làm tốt việc này, nhưng một số kỹ sư cho rằng Fuji Mini có phần nhỉnh hơn về độ ổn định momen ở tốc độ cực thấp. Về tính năng an toàn, Mitsubishi D700 nổi bật với chức năng Safety Stop (STO) trên một số model, một tính năng quan trọng cho các ứng dụng đòi hỏi tiêu chuẩn an toàn cao. Cuối cùng, tại thị trường Việt Nam, Mitsubishi có độ phủ thương hiệu rất cao, nhưng Fuji Electric với sự hỗ trợ mạnh mẽ từ các nhà phân phối uy tín như Thanh Thiên Phú cũng đang ngày càng khẳng định vị thế vững chắc.
Cuối cùng, việc lựa chọn giữa Fuji Mini và Mitsubishi D700 thường phụ thuộc vào ưu tiên của người dùng. Nếu bạn cần một thiết bị cực kỳ dễ sử dụng, hiệu suất momen tốt và giá thành cạnh tranh, Fuji Mini là một lựa chọn tuyệt vời. Nếu ứng dụng của bạn yêu cầu tính năng an toàn STO hoặc bạn đã quen thuộc với hệ sinh thái Mitsubishi, D700 cũng là một lựa chọn đáng tin cậy. Hãy liên hệ với Thanh Thiên Phú qua hotline 08.12.77.88.99 để nhận được tư vấn chuyên sâu, giúp bạn chọn ra sản phẩm phù hợp nhất với nhu cầu và ngân sách của mình.

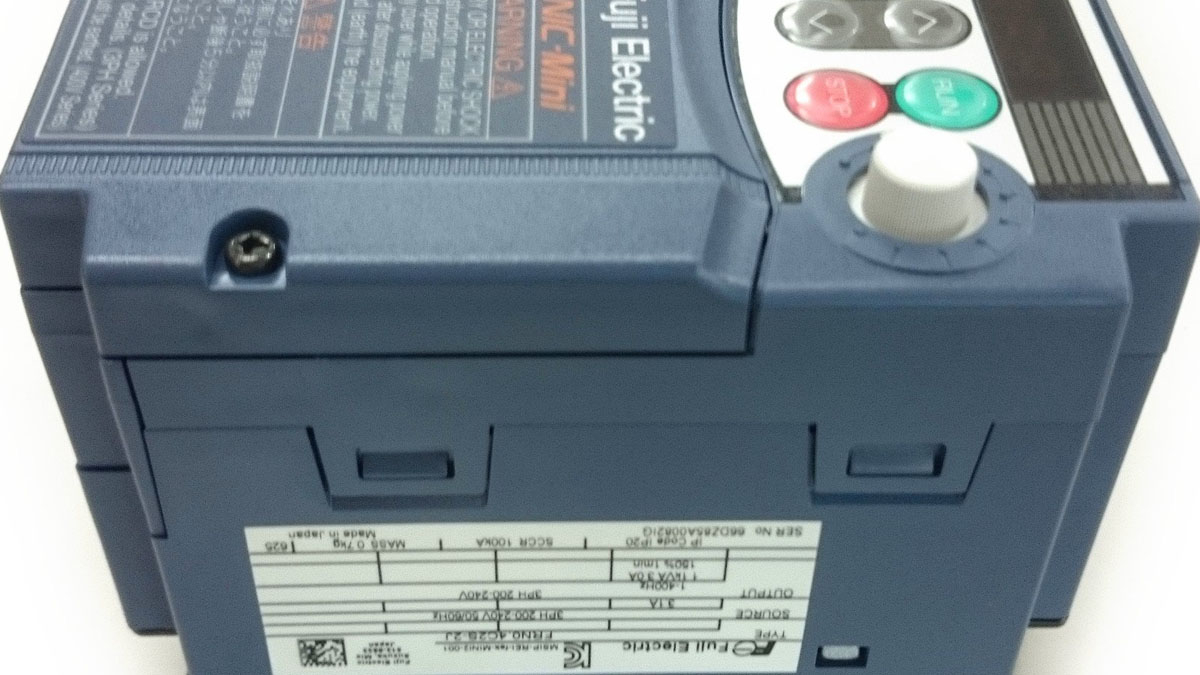

4. Bảng thông số kỹ thuật biến tần Fuji Mini (Dòng C2S)
Để các kỹ sư, kỹ thuật viên và nhà quản lý có thể đưa ra lựa chọn chính xác và thiết kế hệ thống một cách hiệu quả, việc nắm vững các thông số kỹ thuật của thiết bị là điều kiện tiên quyết. Bảng thông số dưới đây được Thanh Thiên Phú tổng hợp một cách chi tiết và rõ ràng, cung cấp tất cả các dữ liệu quan trọng về dòng biến tần Fuji Frenic-Mini.
Các thông số này không chỉ là những con số khô khan, chúng phản ánh khả năng, giới hạn và tiềm năng của thiết bị khi được ứng dụng vào thực tế. Hiểu rõ từng thông số sẽ giúp bạn khai thác tối đa sức mạnh của biến tần, đảm bảo hệ thống vận hành ổn định, an toàn và bền bỉ trong dài hạn.
| Hạng mục | Thông số kỹ thuật chi tiết |
| Dải công suất | – 1 pha 200-240V: 0.1kW (1/8 HP) đến 2.2kW (3 HP)
– 3 pha 200-240V: 0.1kW (1/8 HP) đến 15kW (20 HP) – 3 pha 380-480V: 0.4kW (1/2 HP) đến 15kW (20 HP) |
| Điện áp & Tần số ngõ vào | – Điện áp: 1 pha / 3 pha 200-240VAC; 3 pha 380-480VAC
– Dung sai điện áp: +10% / -15% – Tần số: 50/60Hz, dung sai ±5% |
| Điện áp & Tần số ngõ ra | – Điện áp: 3 pha, tương ứng với điện áp ngõ vào
– Dải tần số ngõ ra: 0.1 đến 400Hz |
| Phương pháp điều khiển | – Điều khiển V/f (Voltage/Frequency)
– Điều khiển Vector momen động (Dynamic torque vector control) – Điều khiển V/f với bù trượt |
| Khả năng quá tải | 150% dòng điện định mức trong 60 giây, 200% trong 0.5 giây (đặc tính momen không đổi) |
| Tần số sóng mang (Carrier Frequency) | 0.75 đến 16kHz (tự động điều chỉnh để giảm tiếng ồn động cơ) |
| Ngõ vào điều khiển | – Digital Input (DI): 5-7 ngõ vào đa chức năng (FWD, REV, Lệnh đa cấp tốc độ, Reset lỗi,…)
– Analog Input (AI): 2 ngõ vào (0-10VDC, 4-20mA) để cài đặt tần số |
| Ngõ ra điều khiển | – Transistor Output: 1-2 ngõ ra đa chức năng (Báo lỗi, Báo đang chạy, Báo đạt tần số,…)
– Relay Output: 1 ngõ ra tiếp điểm Relay (thường mở/thường đóng) – Analog Output (AO): 1 ngõ ra 0-10VDC (hiển thị tần số, dòng điện,…) |
| Chức năng bảo vệ | Bảo vệ quá dòng (OC), quá áp (OV), thấp áp (LU), quá tải động cơ (OL1), quá tải biến tần (OL2), quá nhiệt (OH), lỗi nối đất, lỗi mất pha ngõ vào/ngõ ra, và nhiều lỗi khác. |
| Giao tiếp & Vận hành | – Bàn phím (Keypad): Tích hợp màn hình LED 4 số, các nút chức năng, và biến trở xoay điều chỉnh tần số.
– Truyền thông: Tích hợp sẵn cổng RS-485, hỗ trợ giao thức Modbus-RTU. |
| Tiêu chuẩn và chứng nhận | CE, UL, cUL, TÜV, RoHS. |
| Nhiệt độ môi trường hoạt động | -10°C đến +50°C (không đóng băng). |
| Độ ẩm môi trường | 5% đến 95% RH (không ngưng tụ). |
| Cấp độ bảo vệ | IP20. |
Những thông số này cho thấy biến tần Fuji Mini là một thiết bị cực kỳ linh hoạt và được trang bị đầy đủ các tính năng cần thiết cho hầu hết các ứng dụng công nghiệp nhẹ. Từ khả năng điều khiển mạnh mẽ, các cổng I/O đa dạng cho đến hệ thống bảo vệ toàn diện, tất cả đều được gói gọn trong một thiết kế nhỏ gọn và đáng tin cậy. Để được tư vấn lựa chọn model với công suất và điện áp chính xác cho động cơ của bạn, đừng ngần ngại liên hệ ngay với đội ngũ kỹ sư của Thanh Thiên Phú.
5. Hướng dẫn chi tiết lắp đặt và cài đặt biến tần Fuji Mini
Việc lắp đặt và cài đặt biến tần đúng kỹ thuật là yếu tố sống còn, quyết định đến sự an toàn, độ ổn định và tuổi thọ của cả hệ thống. Một sai sót nhỏ trong quá trình đấu nối hoặc cài đặt thông số có thể dẫn đến hư hỏng thiết bị, gây gián đoạn sản xuất và tiềm ẩn nguy cơ mất an toàn. Hiểu được tầm quan trọng đó, Thanh Thiên Phú xin chia sẻ quy trình lắp đặt và cài đặt biến tần Fuji Mini một cách chi tiết, từng bước, dựa trên tài liệu chính hãng và kinh nghiệm thực tiễn. Hướng dẫn này được biên soạn dành cho các anh em kỹ sư điện, kỹ thuật viên vận hành, giúp quá trình triển khai trở nên dễ dàng, nhanh chóng và chính xác, đảm bảo hệ thống đi vào hoạt động một cách trơn tru và hiệu quả nhất.
5.1. Các bước chuẩn bị và lắp đặt cơ khí an toàn
Trước khi cấp nguồn cho biến tần, việc chuẩn bị và lắp đặt cơ khí cẩn thận là vô cùng quan trọng. Đầu tiên là bước kiểm tra tổng quan, cần mở hộp và kiểm tra model sản phẩm, đảm bảo đúng với yêu cầu đặt hàng và không có hư hỏng vật lý nào. Tiếp theo là lựa chọn vị trí lắp đặt trong tủ điện khô ráo, sạch sẽ, có đủ không gian thông gió và nhiệt độ môi trường lý tưởng dưới 50°C. Để đảm bảo khả năng tản nhiệt, cần tuân thủ khoảng trống tối thiểu xung quanh thiết bị theo khuyến cáo của nhà sản xuất, thường là 100mm ở phía trên và dưới, và 50mm ở hai bên. Cuối cùng, biến tần cần được cố định chắc chắn lên thanh DIN rail hoặc mặt lưng tủ điện bằng ốc vít để không bị rung lắc trong quá trình vận hành.
5.2. Hướng dẫn đấu nối mạch lực và mạch điều khiển
(*) Để đảm bảo an toàn hãy luôn ngắt toàn bộ nguồn điện cấp đến tủ điện trước khi thực hiện bất kỳ thao tác đấu nối nào. Chờ ít nhất 5-10 phút sau khi ngắt điện để các tụ điện bên trong biến tần xả hết điện tích.
Đối với mạch lực, cần kết nối nguồn điện xoay chiều từ lưới điện (thông qua aptomat) vào các cọc ngõ vào R, S, T (hoặc L1, L2). Sau đó, kết nối 3 dây pha của động cơ vào các cọc ngõ ra U, V, W của biến tần. Một bước bắt buộc và cực kỳ quan trọng là kết nối cọc tiếp địa (PE) của biến tần với hệ thống tiếp địa của nhà xưởng để đảm bảo an toàn.
Đối với mạch điều khiển, có thể thực hiện nhiều cách kết nối tùy theo yêu cầu. Để điều khiển Chạy/Dừng từ bên ngoài, người dùng nối một công tắc hoặc nút nhấn giữa các cọc điều khiển như FWD và CM (Common). Để điều khiển tốc độ bằng biến trở ngoài, cần nối 3 chân của biến trở vào các cọc 11 (+10V), 12 (tín hiệu) và 13 (GND). Ngoài ra, biến tần cũng hỗ trợ điều khiển tốc độ qua tín hiệu analog 4-20mA bằng cách kết nối vào cọc C1 và 13.
5.3. Cài đặt các tham số (parameter) cơ bản và quan trọng nhất
Sau khi đã hoàn tất việc lắp đặt và đấu nối, bước tiếp theo là cấp nguồn và tiến hành cài đặt các tham số cơ bản. Nếu cần, người dùng có thể reset biến tần về mặc định nhà sản xuất bằng cách truy cập tham số H90.
Bước tiếp theo là cài đặt nguồn ra lệnh Chạy/Dừng qua tham số F02, thường được đặt là 1 để nhận lệnh từ cọc đấu dây bên ngoài. Tương tự, nguồn đặt tần số (tốc độ) được cài đặt qua tham số F01, với các giá trị khác nhau tương ứng với việc điều khiển bằng bàn phím, biến trở tích hợp, biến trở ngoài hay tín hiệu analog.
Cuối cùng, cần cài đặt các thông số vận hành chính như thời gian tăng tốc (F03), thời gian giảm tốc (F04), công suất động cơ (P02), và dòng điện định mức của động cơ (P03) để biến tần hoạt động tối ưu và bảo vệ động cơ một cách hiệu quả nhất. Hoàn thành các bước trên, hệ thống của bạn đã sẵn sàng để vận hành thử.
6. Lỗi thường gặp trên biến tần Fuji Mini và cách khắc phục hiệu
Trong quá trình vận hành, việc biến tần báo lỗi là điều khó tránh khỏi. Tuy nhiên, điều quan trọng là khả năng nhận biết, chẩn đoán và khắc phục sự cố một cách nhanh chóng để giảm thiểu thời gian dừng máy. Biến tần Fuji Mini được trang bị một hệ thống chẩn đoán lỗi thông minh, hiển thị các mã lỗi cụ thể trên màn hình LED, giúp người vận hành xác định chính xác nguyên nhân của vấn đề.
Dưới đây, Thanh Thiên Phú đã tổng hợp một bảng chi tiết các lỗi thường gặp nhất, nguyên nhân gây ra chúng và các bước kiểm tra, khắc phục chuyên nghiệp. Việc nắm vững các thông tin này sẽ giúp anh em kỹ sư tự tin hơn trong việc quản lý và bảo trì hệ thống, đảm bảo dây chuyền sản xuất luôn hoạt động ổn định và hiệu quả.
| Mã lỗi | Tên lỗi và Nguyên nhân có thể | Hướng dẫn kiểm tra và khắc phục từ Thanh Thiên Phú |
| OC1 | Overcurrent during Acceleration (Quá dòng khi tăng tốc)
– Thời gian tăng tốc (F03) quá ngắn. – Tải quá nặng khi khởi động. – Chức năng bù momen (F05) quá cao. – Ngắn mạch ngõ ra biến tần hoặc trong động cơ. |
1. Kiểm tra thông số: Tăng giá trị của tham số F03 (Thời gian tăng tốc) lên một cách hợp lý.
2. Kiểm tra tải: Đảm bảo tải cơ khí không bị kẹt hoặc quá nặng so với công suất động cơ. 3. Kiểm tra động cơ: Dùng đồng hồ VOM đo điện trở 3 cuộn dây của động cơ (phải cân bằng) và đo cách điện giữa các cuộn dây với vỏ (phải ở mức mega-ohm). 4. Kiểm tra dây dẫn: Kiểm tra cáp từ biến tần đến động cơ xem có bị chạm chập không. |
| OC2 | Overcurrent during Deceleration (Quá dòng khi giảm tốc)
– Thời gian giảm tốc (F04) quá ngắn với tải có quán tính lớn. – Động cơ bị tác động từ bên ngoài làm quay nhanh hơn tốc độ biến tần đặt. |
1. Tăng thời gian giảm tốc: Tăng giá trị của tham số F04.
2. Sử dụng điện trở xả: Nếu tải có quán tính rất lớn (như quạt ly tâm, máy ly tâm), cần lắp thêm điện trở xả (braking resistor) để tiêu tán năng lượng tái sinh. |
| OC3 | Overcurrent during Constant Speed (Quá dòng khi chạy ổn định)
– Tải thay đổi đột ngột, tăng vọt. – Có sự cố về cơ khí (kẹt, vỡ vòng bi). – Nguồn điện đầu vào không ổn định. |
1. Kiểm tra tải: Theo dõi quá trình vận hành để xác định xem có thời điểm nào tải tăng đột biến không.
2. Kiểm tra cơ khí: Kiểm tra toàn bộ hệ thống truyền động (vòng bi, hộp số, dây curoa). 3. Kiểm tra nguồn điện: Đo và theo dõi điện áp nguồn cấp cho biến tần. |
| OU2 | Overvoltage during Deceleration (Quá áp khi giảm tốc)
– Nguyên nhân chính: Tải có quán tính lớn hãm động cơ, biến động cơ thành máy phát điện, năng lượng trả về làm tăng áp DC-bus. – Thời gian giảm tốc (F04) quá ngắn. |
1. Tăng thời gian giảm tốc: Đây là giải pháp đơn giản và hiệu quả nhất, tăng giá trị tham số F04.
2. Lắp điện trở xả: Đối với các ứng dụng bắt buộc phải dừng nhanh, lắp đặt điện trở xả là giải pháp triệt để. 3. Kích hoạt chức năng hãm: Kích hoạt các chức năng hãm quá áp trong biến tần. |
| LU | Low Voltage (Thấp áp)
– Điện áp nguồn cung cấp bị sụt giảm. – Mất pha nguồn đầu vào (đối với biến tần 3 pha). – Contactor cấp nguồn cho biến tần bị hỏng, tiếp điểm kém. |
1. Đo điện áp nguồn: Dùng đồng hồ đo điện áp tại các cọc R, S, T của biến tần.
2. Kiểm tra CB/Contactor: Kiểm tra các thiết bị đóng cắt trước biến tần, siết lại các đầu cốt. 3. Kiểm tra lưới điện: Nếu sụt áp do toàn bộ lưới điện của nhà máy, cần có giải pháp ổn định nguồn. |
| OH1 | Heatsink Overheat (Quá nhiệt bộ tản nhiệt)
– Nhiệt độ môi trường quá cao (>50°C). – Quạt làm mát của biến tần bị hỏng hoặc kẹt bụi. – Khe thông gió của biến tần hoặc tủ điện bị bít kín. – Biến tần hoạt động quá tải liên tục. |
1. Vệ sinh biến tần: Tắt nguồn, dùng khí nén hoặc chổi mềm vệ sinh sạch bụi bẩn trên quạt và các khe tản nhiệt.
2. Kiểm tra quạt: Cấp nguồn và quan sát xem quạt của biến tần có quay không. Nếu không, cần thay thế. 3. Cải thiện thông gió: Đảm bảo không gian xung quanh biến tần theo khuyến cáo. Có thể lắp thêm quạt hút cho tủ điện. |
Khi gặp lỗi, hãy bình tĩnh thực hiện theo các bước trên. Sau khi đã khắc phục được nguyên nhân, bạn cần nhấn nút STOP/RESET trên biến tần để xóa lỗi và cho hệ thống hoạt động trở lại. Nếu đã thử các cách trên mà vẫn không khắc phục được, đó là lúc cần đến sự hỗ trợ của chuyên gia. Hãy gọi ngay cho Thanh Thiên Phú qua hotline 08.12.77.88.99, đội ngũ kỹ thuật giàu kinh nghiệm của chúng tôi sẽ hỗ trợ bạn chẩn đoán và xử lý sự cố một cách nhanh chóng và chuyên nghiệp.
7. Những ứng dụng thực tế của biến tần Fuji Mini
Sức mạnh thực sự của một thiết bị công nghệ nằm ở khả năng ứng dụng và giải quyết các vấn đề trong thực tế. Biến tần Fuji Mini, với sự linh hoạt và hiệu suất đáng tin cậy, đã chứng tỏ giá trị của mình trong vô số ứng dụng công nghiệp khác nhau, từ các nhà máy sản xuất cơ khí, chế biến thực phẩm, dệt may cho đến các hệ thống trong ngành xây dựng và năng lượng. Việc ứng dụng bộ điều khiển tốc độ động cơ này không chỉ đơn thuần là một sự thay thế, mà là một cuộc cách mạng trong vận hành, giúp các doanh nghiệp nâng cao năng suất, giảm chi phí và tăng cường khả năng cạnh tranh. Hãy cùng Thanh Thiên Phú khám phá một số ứng dụng tiêu biểu, nơi biến tần Fuji Mini đã và đang tạo ra những thay đổi đột phá.
7.1. Băng tải, băng chuyền trong dây chuyền sản xuất
Băng tải là huyết mạch của nhiều nhà máy, từ lắp ráp linh kiện điện tử, đóng chai nước giải khát đến vận chuyển vật liệu trong ngành xi măng. Sử dụng biến tần Fuji Mini để điều khiển động cơ băng tải mang lại nhiều lợi ích to lớn. Chức năng khởi động và dừng mềm (thông qua cài đặt thời gian tăng/giảm tốc) giúp sản phẩm trên băng tải di chuyển một cách êm ái, tránh bị đổ, vỡ hoặc sốc cơ khí. Khả năng điều chỉnh tốc độ linh hoạt cho phép đồng bộ hóa tốc độ của nhiều băng tải trong một dây chuyền, hoặc thay đổi tốc độ phù hợp với nhịp độ sản xuất, tối ưu hóa năng suất. Tại một nhà máy chế biến nông sản ở Đồng Nai, việc lắp đặt biến tần Fuji Mini cho hệ thống băng tải phân loại đã giúp giảm tỷ lệ sản phẩm bị dập nát xuống dưới 1% và tăng năng suất dây chuyền lên 15%.
7.2. Bơm và quạt trong hệ thống cấp nước, thông gió, làm mát
Đây là những ứng dụng mà hiệu quả tiết kiệm năng lượng của biến tần Fuji Mini được thể hiện rõ rệt nhất. Trong các hệ thống truyền thống, bơm và quạt thường chạy ở tốc độ tối đa và lưu lượng được điều khiển bằng van hoặc cửa gió, gây lãng phí năng lượng cực lớn. Khi sử dụng biến tần, tốc độ của bơm và quạt có thể được điều chỉnh chính xác theo nhu cầu thực tế.
Ví dụ, trong một hệ thống làm mát cho tòa nhà, khi nhiệt độ bên ngoài giảm, biến tần sẽ tự động giảm tốc độ quạt tháp giải nhiệt, giúp tiết kiệm đáng kể điện năng. Theo định luật tỷ lệ (Affinity Laws), khi tốc độ quạt hoặc bơm giảm 20%, công suất tiêu thụ sẽ giảm gần 50%. Một nhà máy dệt tại Bình Dương sau khi trang bị biến tần Fuji Mini cho toàn bộ hệ thống quạt thông gió đã ghi nhận mức giảm chi phí tiền điện hàng tháng lên đến 25%, một con số vô cùng ấn tượng.
7.3. Máy đóng gói, máy dán nhãn
Các loại máy trong ngành đóng gói đòi hỏi sự chính xác về tốc độ và khả năng dừng đúng vị trí. Biến tần Fuji Mini cung cấp khả năng điều khiển tốc độ ổn định, giúp máy đóng gói, máy chiết rót hay máy dán nhãn hoạt động đồng bộ và chính xác. Khả năng dừng nhanh và chính xác (khi kết hợp với điện trở hãm nếu cần) đảm bảo các thao tác như cắt túi, dán nhãn được thực hiện đúng vị trí, giảm thiểu sản phẩm lỗi và nâng cao chất lượng thành phẩm. Sự nhỏ gọn của biến tần cũng là một lợi thế lớn, giúp các nhà chế tạo máy tích hợp dễ dàng vào bên trong thân máy, tạo ra những sản phẩm có thiết kế gọn gàng và chuyên nghiệp.
7.4. Các ứng dụng khác
Ngoài ra, biến tần Fuji Mini còn được ứng dụng rộng rãi trong nhiều lĩnh vực khác. Chẳng hạn như trong các máy khuấy và máy trộn, thiết bị giúp điều chỉnh tốc độ khuấy phù hợp với từng giai đoạn của quy trình, đảm bảo chất lượng hỗn hợp đồng đều. Nó cũng là lựa chọn lý tưởng để điều khiển tốc độ trục chính của các máy công cụ nhỏ như máy tiện, máy phay, máy mài trong các xưởng cơ khí. Trong ngành dệt may, biến tần đóng vai trò quan trọng trong việc đồng bộ tốc độ máy se sợi và máy dệt, qua đó cải thiện chất lượng sợi và vải thành phẩm. Ngay cả trong các ứng dụng dân dụng và xây dựng như cửa tự động và cổng cuốn, biến tần cũng cung cấp chuyển động êm ái, an toàn và bền bỉ hơn.
Những ví dụ trên cho thấy, dù ở bất kỳ ngành nghề nào, biến tần Fuji Mini cũng có thể trở thành một trợ thủ đắc lực, một khoản đầu tư thông minh giúp doanh nghiệp của bạn vận hành hiệu quả hơn, tiết kiệm hơn và cạnh tranh hơn.
