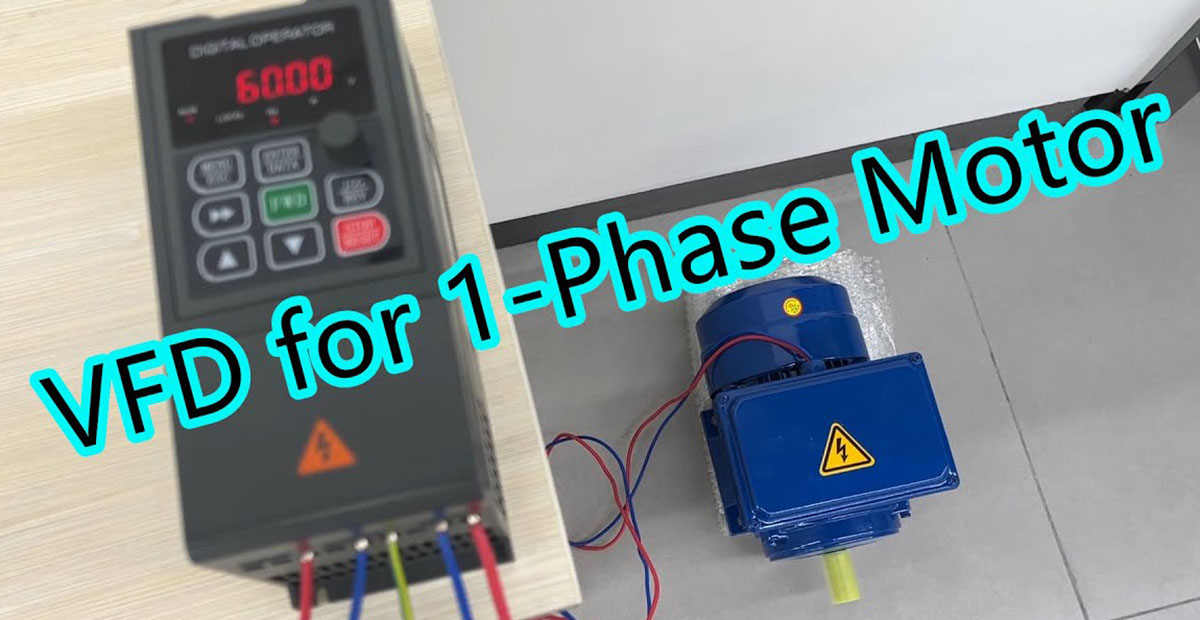

Biến tần cho động cơ 1 pha là một thiết bị điện tử công suất chuyên dụng, được thiết kế để điều chỉnh tốc độ của động cơ điện xoay chiều một pha một cách linh hoạt bằng cách thay đổi tần số của nguồn điện cấp vào, qua đó giúp tiết kiệm điện năng và tối ưu hóa quy trình sản xuất. Đây là giải pháp công nghệ tiên tiến mà mọi kỹ sư, quản lý kỹ thuật và chủ doanh nghiệp đang tìm kiếm để nâng cấp hệ thống máy móc sử dụng động cơ 1 pha hiện hữu của mình.
1. Giới thiệu về biến tần cho động cơ 1 pha
Về bản chất, biến tần cho động cơ 1 pha là một thiết bị điện tử được thiết kế đặc biệt để điều khiển tốc độ của động cơ điện xoay chiều 1 pha. Nguyên lý cốt lõi của nó là biến đổi dòng điện xoay chiều (AC) 1 pha từ nguồn điện lưới có tần số cố định (220V, 50Hz tại Việt Nam) thành dòng điện một chiều (DC) thông qua một bộ chỉnh lưu. Sau đó, bộ nghịch lưu (Inverter) bên trong thiết bị sẽ sử dụng phương pháp điều chế độ rộng xung (PWM – Pulse Width Modulation) để tái tạo lại dòng điện một chiều này thành một dòng điện xoay chiều 1 pha hoàn toàn mới, có cả điện áp và tần số có thể điều chỉnh được theo ý muốn. Bằng cách thay đổi tần số đầu ra này, biến tần có thể kiểm soát chính xác tốc độ quay của động cơ 1 pha, từ tốc độ rất thấp đến tốc độ tối đa, một cách vô cấp và mượt mà.
Điểm cần nhấn mạnh ở đây là chúng ta đang đề cập đến dòng biến tần chuyên dụng đầu vào 1 pha và đầu ra cũng là 1 pha (1-phase in / 1-phase out). Đây là một giải pháp kỹ thuật có phần đặc thù và ít phổ biến hơn một số loại biến tần khác trên thị trường. Lý do cho sự đặc thù này nằm ở cấu tạo phức tạp của chính động cơ 1 pha. Không giống như động cơ 3 pha với từ trường quay tự nhiên, động cơ 1 pha (như loại có tụ khởi động, tụ ngậm) cần một cuộn dây phụ và tụ điện để tạo ra một từ trường lệch pha, giúp rotor bắt đầu quay.
Việc điều khiển tốc độ loại động cơ này bằng cách thay đổi tần số đòi hỏi thuật toán điều khiển phức tạp hơn nhiều để đảm bảo momen khởi động đủ lớn và động cơ không bị quá nhiệt khi chạy ở tốc độ thấp. Chính vì vậy, dòng biến tần này là một thiết bị công nghệ cao, được thiết kế chuyên biệt để giải quyết bài toán nâng cấp và điều khiển tốc độ cho các hệ thống đang sử dụng động cơ 1 pha mà người dùng không muốn hoặc không thể thay thế bằng động cơ 3 pha do các hạn chế về chi phí hoặc kết cấu cơ khí.
2. Đặc điểm của biến tần cho động cơ 1 pha

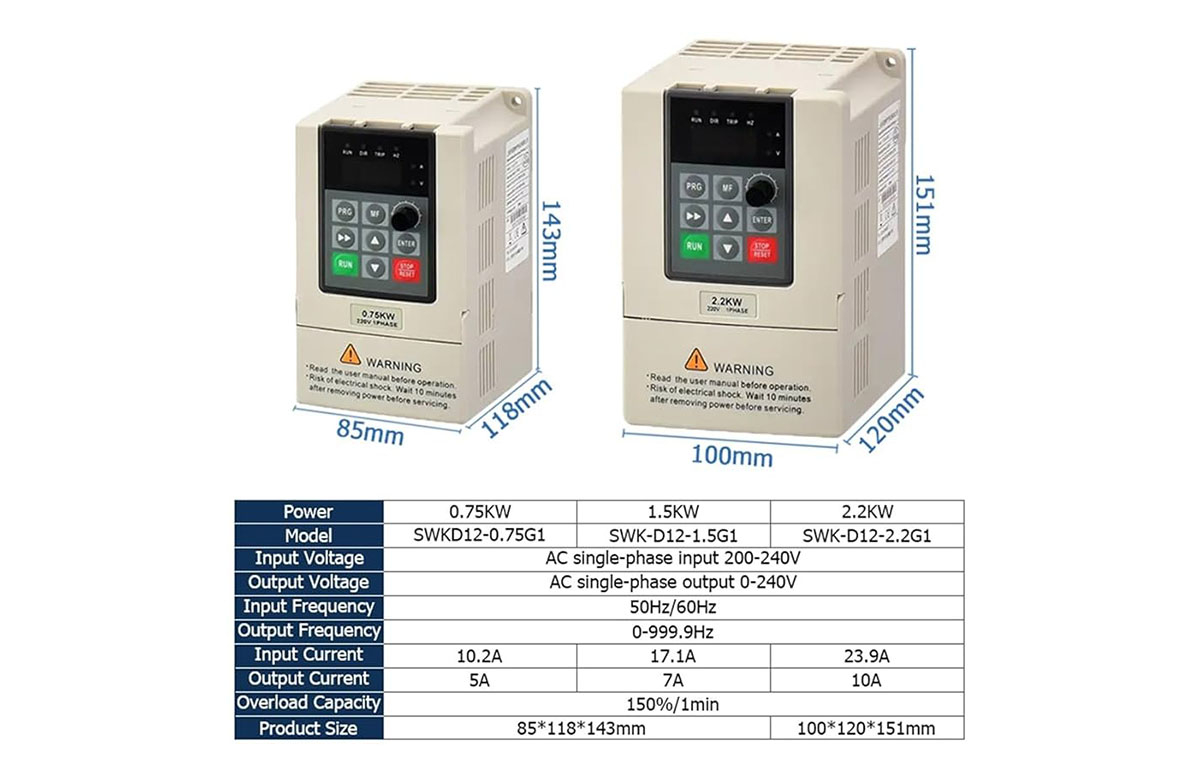

Về đặc tính kỹ thuật, các biến tần cho động cơ 1 pha sử dụng thuật toán điều khiển V/f (Voltage/Frequency) đã được tối ưu hóa. Khi giảm tần số để giảm tốc độ, biến tần cũng đồng thời giảm điện áp đầu ra tương ứng, giúp động cơ vận hành ổn định và không bị quá nhiệt. Thêm vào đó, chức năng bù momen (Torque Boost) cho phép tự động hoặc tùy chỉnh tăng điện áp ở các dải tần số thấp, tạo ra momen khởi động mạnh mẽ hơn, giúp động cơ dễ dàng thắng được sức ì của tải.
Một khía cạnh quan trọng khác là hệ thống các chức năng bảo vệ toàn diện, bao gồm bảo vệ quá dòng, quá áp, thấp áp, quá nhiệt và quá tải điện tử, giúp giám sát và ngăn ngừa các sự cố hiệu quả. Thuật toán điều khiển của biến tần còn có khả năng tạo ra điện áp đầu ra với góc pha được điều chỉnh phù hợp cho cả cuộn dây chính và phụ, thay thế và tối ưu hóa chức năng của tụ điện trên toàn dải tốc độ.
Những đặc tính trên mang lại các lợi ích vận hành thiết thực. Lợi ích rõ ràng nhất là khả năng tiết kiệm điện năng, đặc biệt với các ứng dụng có tải thay đổi như bơm và quạt. Việc cho động cơ chạy ở tốc độ cần thiết thay vì 100% công suất mọi lúc giúp giảm tiêu thụ điện năng đáng kể.
Tiếp theo, giải pháp này cho phép tận dụng và kéo dài tuổi thọ động cơ hiện hữu. Chức năng khởi động và dừng mềm giúp loại bỏ các cú sốc cơ khí, bảo vệ các bộ phận truyền động và bản thân động cơ, từ đó giảm tần suất hỏng hóc. Khả năng điều chỉnh tốc độ chính xác cũng giúp tối ưu hóa quy trình sản xuất, dẫn đến việc tăng hiệu suất và nâng cao chất lượng sản phẩm cuối cùng.
Tổng hợp lại, một hệ thống vận hành êm ái và được bảo vệ toàn diện sẽ yêu cầu ít công tác bảo trì hơn, giúp giảm chi phí sửa chữa và thời gian dừng máy.

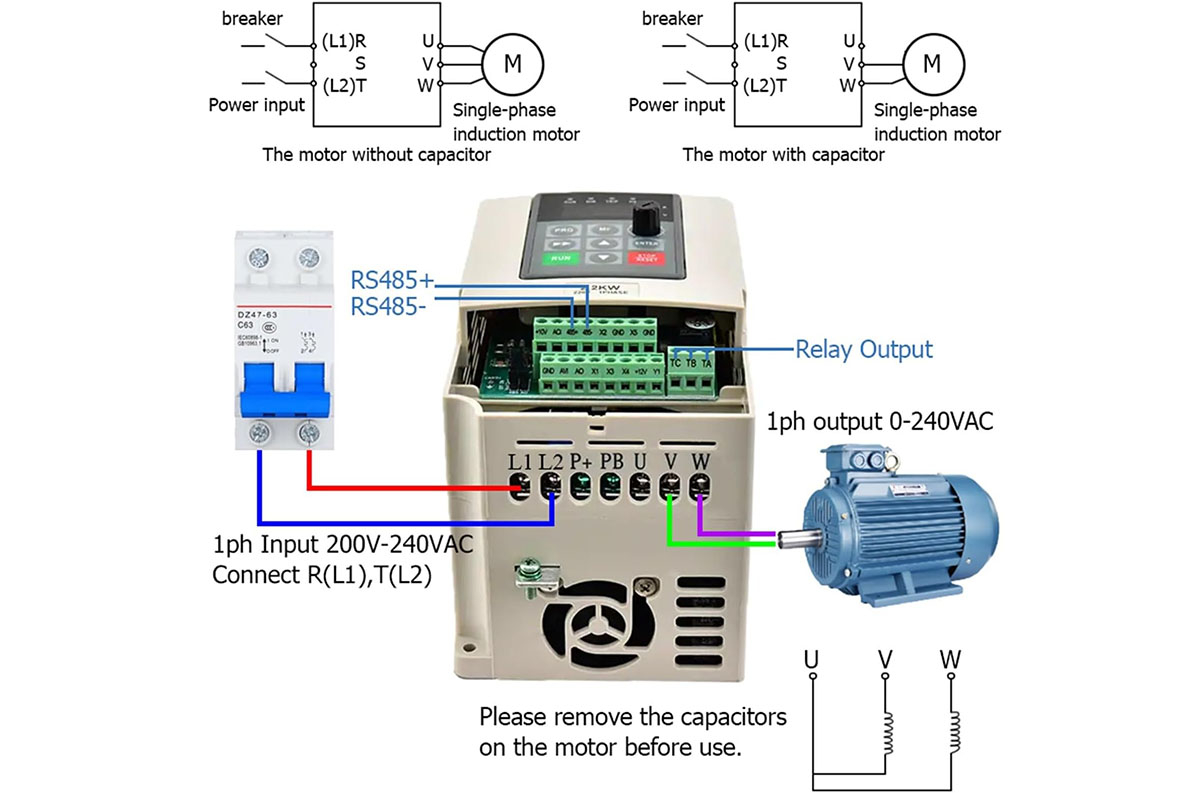

3. Sơ đồ đấu dây
Việc đấu nối chính xác là yếu tố quyết định đến sự vận hành ổn định và an toàn của hệ thống. Đối với dòng biến tần chuyên dụng 1 pha ra 1 pha, có những điểm khác biệt quan trọng cần tuân thủ, đặc biệt là trong việc xử lý các tụ điện của động cơ.
Một điểm kỹ thuật cực kỳ quan trọng là phải xử lý tụ điện của động cơ trước khi kết nối. Hầu hết động cơ 1 pha đều sử dụng tụ khởi động và/hoặc tụ ngậm. Khi sử dụng biến tần, việc giữ lại tụ điện sẽ gây ra hiện tượng cộng hưởng, tạo ra điện áp và dòng điện bất thường, dẫn đến hỏng hóc cho cả tụ, biến tần và động cơ. Vì vậy, nguyên tắc bắt buộc là phải ngắt kết nối và loại bỏ hoàn toàn tất cả tụ điện ra khỏi mạch động cơ.
Sau khi đã xử lý tụ, quá trình đấu nối mạch động lực được tiến hành. Đầu tiên là đấu nối nguồn cấp, kết nối dây Nóng (L) và dây Nguội (N) của nguồn 220V 1 pha vào hai cọc đấu dây đầu vào tương ứng của biến tần, thường ký hiệu là L, N hoặc R, T. Nên lắp đặt một aptomat (MCB) trước đầu vào biến tần để bảo vệ và dễ dàng bảo trì. Tiếp theo là đấu nối động cơ với ngõ ra của biến tần. Cần xác định các đầu dây của cuộn chính và cuộn phụ của động cơ sau khi đã tháo tụ, sau đó kết nối chúng vào các cọc ra của biến tần theo đúng hướng dẫn của nhà sản xuất, ví dụ như U và V. Cuối cùng, việc đấu nối dây tiếp địa là không thể bỏ qua. Cần kết nối cọc tiếp địa của biến tần (ký hiệu E hoặc G) với vỏ kim loại của biến tần, vỏ động cơ và hệ thống tiếp địa của nhà xưởng để đảm bảo an toàn và chống nhiễu.
Bảng tóm tắt các bước đấu nối mạch động lực
| Bước | Mục đích | Lưu ý |
| Xử lý tụ điện | Ngắt kết nối và loại bỏ hoàn toàn tụ khởi động và tụ ngậm khỏi động cơ. | BẮT BUỘC. Không thực hiện bước này sẽ gây hỏng thiết bị. |
| Đấu nguồn vào | Cấp nguồn 220V 1 pha cho biến tần vào cọc L, N. | Sử dụng MCB bảo vệ. |
| Đấu ngõ ra | Kết nối các cuộn dây chính và phụ của động cơ vào các cọc ra U, V… của biến tần theo tài liệu. | Đọc kỹ hướng dẫn của nhà sản xuất biến tần. |
| Đấu tiếp địa | Nối cọc tiếp địa (E/G) của biến tần, vỏ động cơ với hệ thống tiếp địa. | Đảm bảo an toàn, chống nhiễu. |
4. Hướng dẫn cài đặt biến tần cho động cơ 1 pha
Sau khi hoàn thành việc đấu nối phần cứng chính xác, bước tiếp theo là cài đặt các thông số (parameter) để biến tần điều khiển động cơ một cách tối ưu. Quá trình này rất quan trọng để khai thác hiệu năng và các tính năng bảo vệ của thiết bị.
Quá trình cài đặt bắt đầu với việc chọn đúng chế độ điều khiển động cơ. Người dùng phải truy cập menu cài đặt, tìm đến tham số “Loại động cơ” (Motor Type) và chọn mục “Động cơ 1 pha” (Single-Phase Motor). Thao tác này sẽ kích hoạt các thuật toán điều khiển chuyên dụng. Tiếp theo, cần nhập chính xác các thông số từ nhãn động cơ, bao gồm công suất định mức, điện áp định mức (220V), dòng điện định mức, tần số định mức (50Hz) và tốc độ định mức (RPM).
Sau khi đã nhập thông số động cơ, người dùng cần cài đặt nguồn lệnh điều khiển và nguồn tham chiếu tần số. Nguồn lệnh có thể là từ bàn phím trên biến tần (Keypad) hoặc từ terminal đấu dây bên ngoài (External Terminal), trong khi nguồn tham chiếu tần số có thể được điều chỉnh bằng phím mũi tên, biến trở tích hợp hoặc biến trở ngoài nối vào ngõ vào analog.
Các thông số vận hành cơ bản cũng cần được thiết lập, như thời gian tăng tốc, thời gian giảm tốc, mức bù momen để hỗ trợ khởi động tải nặng, và tần số hoạt động tối đa. Cuối cùng, nếu biến tần có chức năng dò thông số động cơ (Motor Tune), người dùng nên thực hiện nó để biến tần tự động đo đạc và tối ưu hóa các đặc tính điều khiển.
5. Ứng dụng của biến tần cho động cơ 1 pha
Dòng biến tần chuyên dụng 1 pha ra 1 pha mang lại khả năng nâng cấp và tự động hóa cho nhiều lĩnh vực chỉ có sẵn nguồn điện dân dụng, giúp tối ưu hóa các thiết bị hiện có mà không cần đầu tư lớn để thay đổi hạ tầng.
Trong lĩnh vực sản xuất công nghiệp và tiểu thủ công nghiệp, biến tần được ứng dụng để điều khiển tốc độ của các loại máy móc như băng tải, máy trộn, máy khuấy, và các máy công cụ nhỏ. Khả năng điều chỉnh tốc độ vô cấp cho phép đồng bộ hóa các công đoạn trong một dây chuyền, kiểm soát quá trình trộn vật liệu để đạt chất lượng đồng đều, hoặc điều chỉnh tốc độ gia công phù hợp với từng loại vật liệu. Điều này giúp cải thiện đáng kể chất lượng sản phẩm và tăng hiệu quả sản xuất.
Đối với các hệ thống bơm và quạt, việc ứng dụng biến tần mang lại hiệu quả tiết kiệm năng lượng rõ rệt. Trong hệ thống bơm cấp nước, biến tần điều khiển tốc độ bơm để duy trì áp suất ổn định trong đường ống thay vì chạy/dừng liên tục, giúp giảm tiêu thụ điện và giảm sốc áp lực lên hệ thống. Tương tự, trong các hệ thống quạt thông gió, biến tần cho phép điều chỉnh lưu lượng gió theo nhu cầu thực tế, chẳng hạn như theo nhiệt độ hoặc độ ẩm, qua đó chỉ tiêu thụ năng lượng cần thiết.

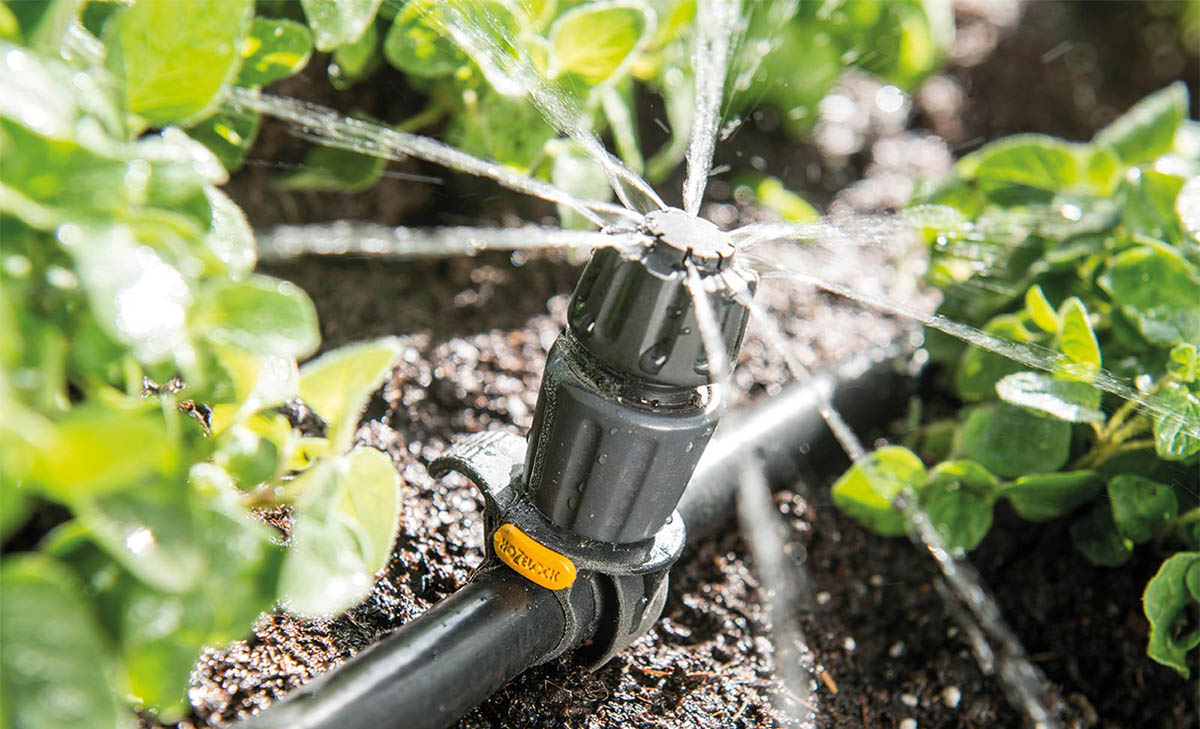

Trong nông nghiệp và các ứng dụng dân dụng, biến tần giúp tối ưu hóa hoạt động của các máy chế biến nông sản, hệ thống tưới tiêu tự động, hoặc các thiết bị như cổng trượt. Việc điều khiển tốc độ giúp máy móc vận hành êm ái hơn, giảm hao mòn cơ khí, tăng tuổi thọ thiết bị và mang lại sự tiện nghi, an toàn cho người sử dụng.
