Biến tần 22kW là một thành phần cốt lõi của hệ thống điều khiển động cơ công nghiệp hiện đại, một giải pháp công nghệ mang lại hiệu quả cao trong việc tối ưu hóa hiệu suất, tiết kiệm năng lượng và gia tăng tuổi thọ cho máy móc. Trong bối cảnh chi phí vận hành ngày càng tăng và yêu cầu về chất lượng sản phẩm ngày càng khắt khe, việc lựa chọn một bộ biến tần phù hợp không còn là một lựa chọn, mà là một yêu cầu tất yếu để nâng cao năng lực cạnh tranh cho mọi doanh nghiệp.
1. Giới thiệu về biến tần 22kW
Trong lĩnh vực tự động hóa công nghiệp, nơi mỗi vòng quay của động cơ đều ảnh hưởng trực tiếp đến năng suất và lợi nhuận, sự ra đời của biến tần đã tạo nên một sự thay đổi lớn. Đặc biệt, biến tần 22kW, một dải công suất phổ biến, đã trở thành một thành phần không thể thiếu trong vô số ứng dụng. Nhưng chính xác thì biến tần 22kW là gì và tại sao nó lại nắm giữ vai trò quan trọng đến vậy?

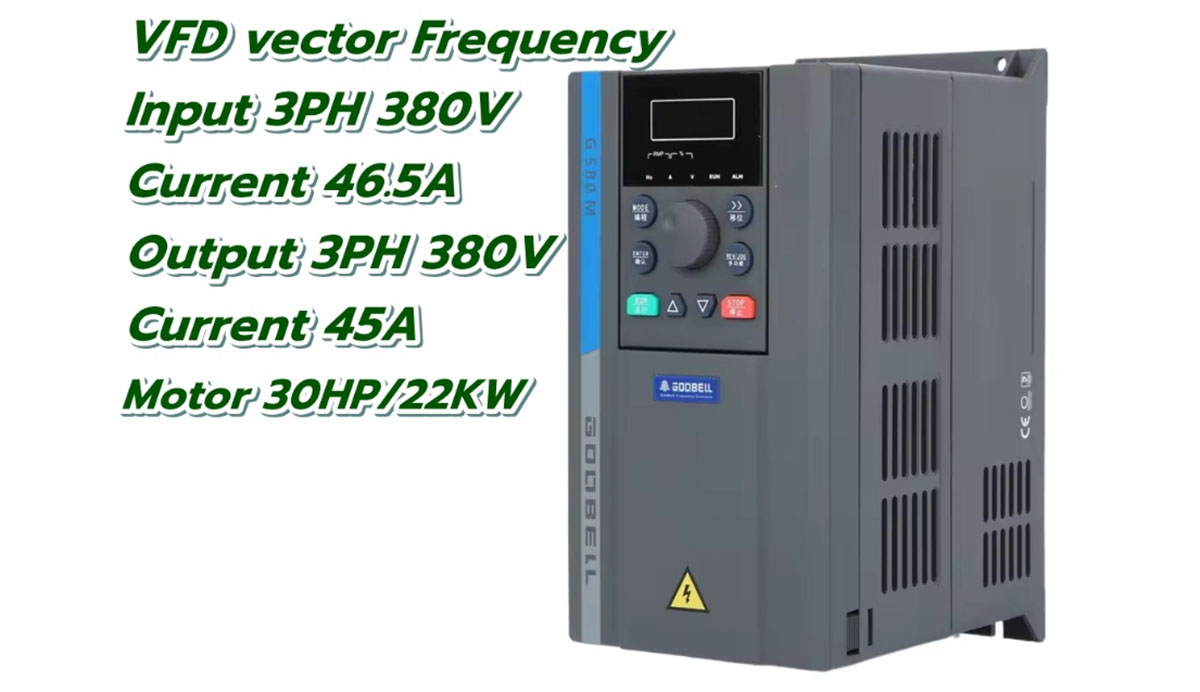

Về bản chất, biến tần 22kW hay còn gọi là VFD (Variable Frequency Drive) 22kW, inverter 22kW, là một thiết bị điện tử công suất có khả năng biến đổi dòng điện xoay chiều ở tần số và điện áp cố định (ví dụ 380V/50Hz từ lưới điện quốc gia) thành dòng điện xoay chiều có tần số và điện áp có thể điều chỉnh được. Mục đích cuối cùng là để điều khiển tốc độ của động cơ điện xoay chiều không đồng bộ 3 pha, loại động cơ chiếm hơn 90% trong các nhà máy, xí nghiệp.
Nói một cách khác, nếu động cơ là phần thực thi của cỗ máy thì biến tần chính là bộ phận điều khiển, cho phép động cơ hoạt động linh hoạt, thay đổi tốc độ nhanh chậm, thay vì chỉ có một chế độ duy nhất là chạy hết công suất rồi dừng đột ngột. Sự linh hoạt này mang lại những lợi ích vượt trội mà phương pháp khởi động trực tiếp (DOL – Direct On-Line) hay khởi động sao-tam giác (Star-Delta) truyền thống không thể có được.
Quy đổi công suất từ 22kW sang HP (Mã lực)
Trong ngành kỹ thuật, đặc biệt khi làm việc với các tài liệu hoặc động cơ nhập khẩu từ các nước theo hệ đo lường Anh Mỹ, đơn vị Mã lực (HP – Horsepower) rất thường được sử dụng. Việc quy đổi chính xác giữa kW và HP là kỹ năng cơ bản của mọi kỹ sư điện.
Công thức quy đổi phổ biến là: 1 HP ≈ 0.746 kW
Do đó, để quy đổi từ 22kW sang HP, chúng ta có:
Công suất (HP) = Công suất (kW) / 0.746 Công suất (HP) = 22 / 0.746 ≈ 29.5 HP
Thông thường, trong thực tế sản xuất và thương mại, người ta thường làm tròn và gọi động cơ hoặc biến tần 22kW tương đương với 30HP. Khi một kỹ sư nhận yêu cầu tìm biến tần cho động cơ 30HP, họ sẽ ngay lập tức nghĩ đến dòng biến tần 22kW. Việc nắm rõ sự tương quan này giúp các kỹ sư, nhà quản lý kỹ thuật nhanh chóng xác định đúng dải sản phẩm, tránh nhầm lẫn khi đọc thông số kỹ thuật hoặc đặt hàng.
Sở hữu một chiếc biến tần 22kW không chỉ đơn thuần là mua một thiết bị. Đó là một khoản đầu tư chiến lược vào tương lai của dây chuyền sản xuất, một bước đi quan trọng để làm chủ công nghệ, tối ưu hóa chi phí và tạo ra lợi thế cạnh tranh bền vững. Nó là yếu tố then chốt để đạt được hiệu quả năng lượng, sự ổn định và độ chính xác mà mọi doanh nghiệp hiện đại đều hướng tới.
2. Đặc điểm kỹ thuật của biến tần 22kW
Đối với một kỹ sư điện hay một nhà quản lý kỹ thuật, việc đọc hiểu bảng thông số kỹ thuật (datasheet) của một thiết bị là kỹ năng cần thiết. Nó không chỉ là những con số, mà là thông tin chỉ rõ sức mạnh, độ bền, sự linh hoạt và mức độ phù hợp của thiết bị với ứng dụng thực tế. Một quyết định mua sắm đúng đắn bắt nguồn từ việc phân tích kỹ lưỡng những thông số này. Hãy cùng Thanh Thiên Phú đi sâu vào từng chi tiết kỹ thuật quan trọng của một biến tần 22kW tiêu chuẩn và giải mã ý nghĩa đằng sau chúng.
Việc lựa chọn một bộ biến tần 22kW không thể chỉ dựa vào công suất. Các yếu tố như điện áp, dòng điện, chế độ điều khiển hay khả năng bảo vệ mới thực sự quyết định hiệu quả vận hành và độ an toàn của toàn bộ hệ thống. Bảng dưới đây tổng hợp các thông số kỹ thuật cốt lõi mà bạn cần quan tâm nhất khi đứng trước quyết định lựa chọn.

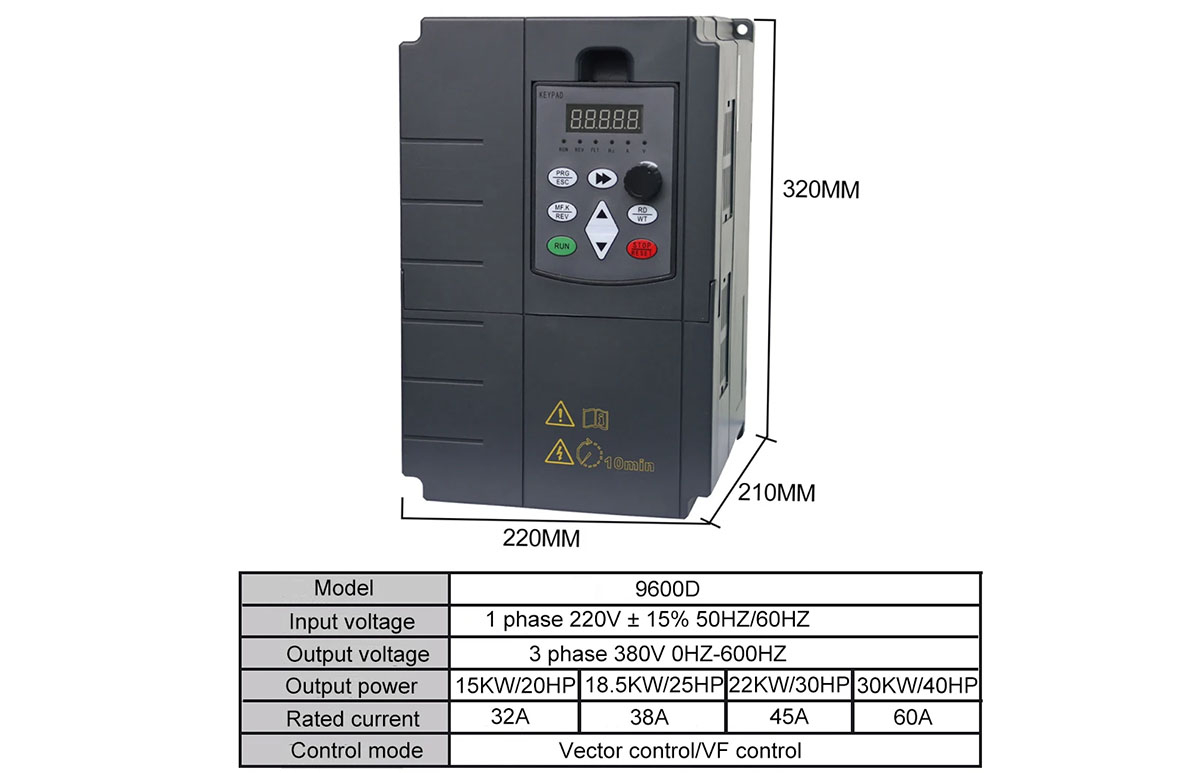

Bảng thông số kỹ thuật tiêu biểu của biến tần 22kW
| Thông số kỹ thuật | Giá trị tiêu biểu | Ý nghĩa |
| Công suất định mức (Rated Power) | 22 kW / 30 HP | Đây là thông số cơ bản nhất, xác định biến tần phù hợp cho động cơ 22kW. Lựa chọn công suất cao hơn một cấp có thể cần thiết cho các ứng dụng tải nặng, khởi động thường xuyên. |
| Điện áp ngõ vào (Input Voltage) | 3 pha 380V-480V AC (±10%) | Phải tương thích với lưới điện tại nhà máy. Dải điện áp rộng (ví dụ 380-480V) cho thấy sự linh hoạt và khả năng hoạt động ổn định khi điện lưới không ổn định, một vấn đề thường gặp tại các khu công nghiệp ở Việt Nam. |
| Tần số ngõ vào (Input Frequency) | 50/60 Hz | Tương thích với tần số lưới điện tiêu chuẩn. Hầu hết biến tần hiện đại đều tự động nhận diện tần số này. |
| Điện áp ngõ ra (Output Voltage) | 0 – Điện áp ngõ vào | Biến tần điều chỉnh điện áp ra tương ứng với tần số để giữ tỷ lệ V/f không đổi, đảm bảo momen động cơ ổn định. Ví dụ: 0 – 380V. |
| Tần số ngõ ra (Output Frequency) | 0 – 400 Hz (hoặc cao hơn) | Dải tần số ra càng rộng, khả năng điều khiển tốc độ động cơ càng linh hoạt. Các ứng dụng tốc độ cao như máy CNC, máy ly tâm đòi hỏi dải tần số rộng. |
| Dòng điện định mức (Rated Current) | Khoảng 45A (tải thường) / 42A (tải nặng) | Cần lớn hơn hoặc bằng dòng điện định mức của động cơ. Nhiều hãng phân loại dòng điện cho tải thường (Normal Duty – ND) như bơm, quạt và tải nặng (Heavy Duty – HD) như máy nén, băng tải, máy nghiền. |
| Khả năng quá tải (Overload Capacity) | 120% trong 60s (ND) / 150% trong 60s (HD) | Một thông số cực kỳ quan trọng, thể hiện sức chịu đựng của biến tần khi động cơ cần momen lớn lúc khởi động hoặc gặp tải đột ngột. Khả năng quá tải cao đồng nghĩa với độ tin cậy và sự bền bỉ của hệ thống. |
| Phương pháp điều khiển (Control Mode) | V/f Control, Sensorless Vector Control (SVC) | V/f Control: Đơn giản, phổ biến cho bơm, quạt. SVC: Phức tạp hơn nhưng cho độ chính xác tốc độ và momen cao hơn nhiều, lý tưởng cho băng tải, máy trộn, máy công cụ mà không cần dùng encoder (cảm biến hồi tiếp tốc độ). |
| Hãm tái sinh (Braking Unit) | Tích hợp sẵn (hoặc tùy chọn) | Cần thiết cho các ứng dụng có quán tính lớn hoặc dừng nhanh (cẩu trục, thang máy, máy quấn/xả). Bộ hãm sẽ tiêu tán năng lượng trả về từ động cơ khi giảm tốc, tránh lỗi quá áp (OV) cho biến tần.
⇨ Tìm hiểu thêm về các loại biến tần chuyên dụng cho thang máy |
| Cấp bảo vệ (Protection Degree) | IP20 | IP20: Bảo vệ chống lại vật rắn lớn hơn 12.5mm, không chống nước. Phù hợp để lắp trong tủ điện sạch, khô ráo. Đối với môi trường bụi bặm, ẩm ướt, cần xem xét các dòng có cấp bảo vệ cao hơn (IP55, IP66) hoặc lắp trong tủ điện kín. |
| Giao thức truyền thông (Communication) | Modbus RTU (RS485), CANopen, Profibus, Ethernet/IP | Khả năng kết nối và giao tiếp với các thiết bị khác như PLC, HMI. Modbus RTU là chuẩn giao tiếp công nghiệp phổ biến và được tích hợp sẵn trên hầu hết các biến tần, cho phép giám sát và điều khiển tập trung, là nền tảng của nhà máy thông minh.
⇨ Tìm hiểu thêm về cách kết nối PLC với biến tần qua RS485 (Modbus RTU) |
| Bộ lọc EMC (EMC Filter) | Tích hợp sẵn (Loại C2 hoặc C3) | Giảm nhiễu điện từ do biến tần phát ra, tránh ảnh hưởng đến các thiết bị điện tử nhạy cảm khác trong nhà máy. Việc tích hợp sẵn giúp tiết kiệm chi phí và không gian lắp đặt. |
Việc am hiểu các thông số này không chỉ giúp bạn chọn đúng sản phẩm. Nó còn là cơ sở để bạn thiết kế một hệ thống vận hành trơn tru, an toàn và hiệu quả. Một kỹ sư có kinh nghiệm sẽ quan tâm đến việc biến tần 22kW này có khả năng chịu quá tải 150% không, có tích hợp sẵn bộ hãm và bộ lọc EMC không, hay có hỗ trợ truyền thông Profinet không. Đó chính là sự khác biệt giữa một người mua hàng thông thường và một chuyên gia xây dựng giải pháp.
3. Các hãng cung cấp biến tần 22kW nổi bật
Thị trường biến tần công nghiệp có sự tham gia của nhiều thương hiệu lớn, mỗi thương hiệu có thế mạnh và dòng sản phẩm riêng. Đối với một kỹ sư hay chủ doanh nghiệp tại Việt Nam, việc lựa chọn giữa các sản phẩm từ Đức, Nhật Bản, châu Âu hay Trung Quốc có thể là một quyết định khó khăn.
Thanh Thiên Phú, với kinh nghiệm phân phối và lắp đặt đa dạng các dòng biến tần, sẽ cung cấp một cái nhìn so sánh khách quan và chi tiết về 4 thương hiệu biến tần 22kW hàng đầu hiện nay: Siemens, Mitsubishi, Schneider Electric và INVT.
Bảng so sánh tổng quan các thương hiệu biến tần 22kW
| Tiêu chí | Siemens (Đức) | Mitsubishi Electric (Nhật Bản) | Schneider Electric (Pháp) | INVT (Trung Quốc) |
| Model 22kW nổi bật | SINAMICS V20, G120C | FR-E800, FR-A800 | Altivar Process ATV630, ATV320 | GD20, GD200A |
| Đặc điểm & Thế mạnh | Độ tin cậy cao, kỹ thuật chính xác, tích hợp tốt trong hệ sinh thái TIA Portal. | Bền bỉ, vận hành ổn định, dễ sử dụng, tối ưu cho các ứng dụng phổ thông. | Chuyên sâu về giải pháp năng lượng, IoT, tối ưu cho bơm quạt, HVAC. | Giá cả cạnh tranh, tính năng đa dạng, hiệu năng trên giá thành tốt. |
| Đối tượng phù hợp | Các nhà máy yêu cầu độ chính xác cao, tự động hóa toàn diện, ngân sách lớn. | Các nhà máy Nhật Bản, doanh nghiệp ưu tiên sự bền bỉ, dễ bảo trì. | Các dự án tòa nhà, xử lý nước, các ngành cần quản lý năng lượng thông minh. | Doanh nghiệp vừa và nhỏ, các ứng dụng không yêu cầu quá phức tạp, tối ưu chi phí đầu tư. |
| Khoảng giá (Tham khảo) | Cao | Cao | Trung bình – Cao | Cạnh tranh – Thấp |
| Hệ sinh thái | Rất mạnh (TIA Portal, PLC S7, HMI) | Mạnh (PLC FX, Q series, HMI GOT) | Mạnh (EcoStruxure, PLC Modicon) | Tương đối (PLC, HMI INVT) |

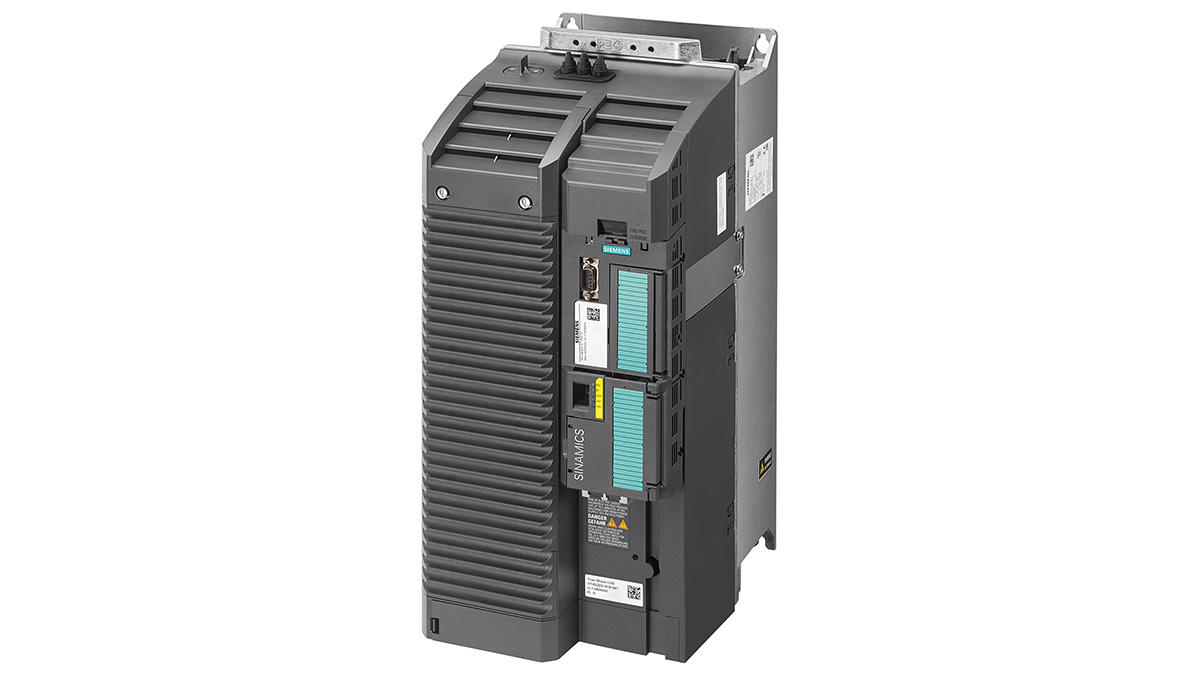

Siemens – Chất lượng và kỹ thuật từ Đức: Các dòng biến tần Siemens như SINAMICS V20 và G120C nổi bật với độ tin cậy và khả năng tích hợp liền mạch vào hệ thống tự động hóa của Siemens. Đây là lựa chọn hàng đầu cho các nhà máy yêu cầu độ chính xác cao và có ngân sách đầu tư lớn, mong muốn một giải pháp ổn định lâu dài.

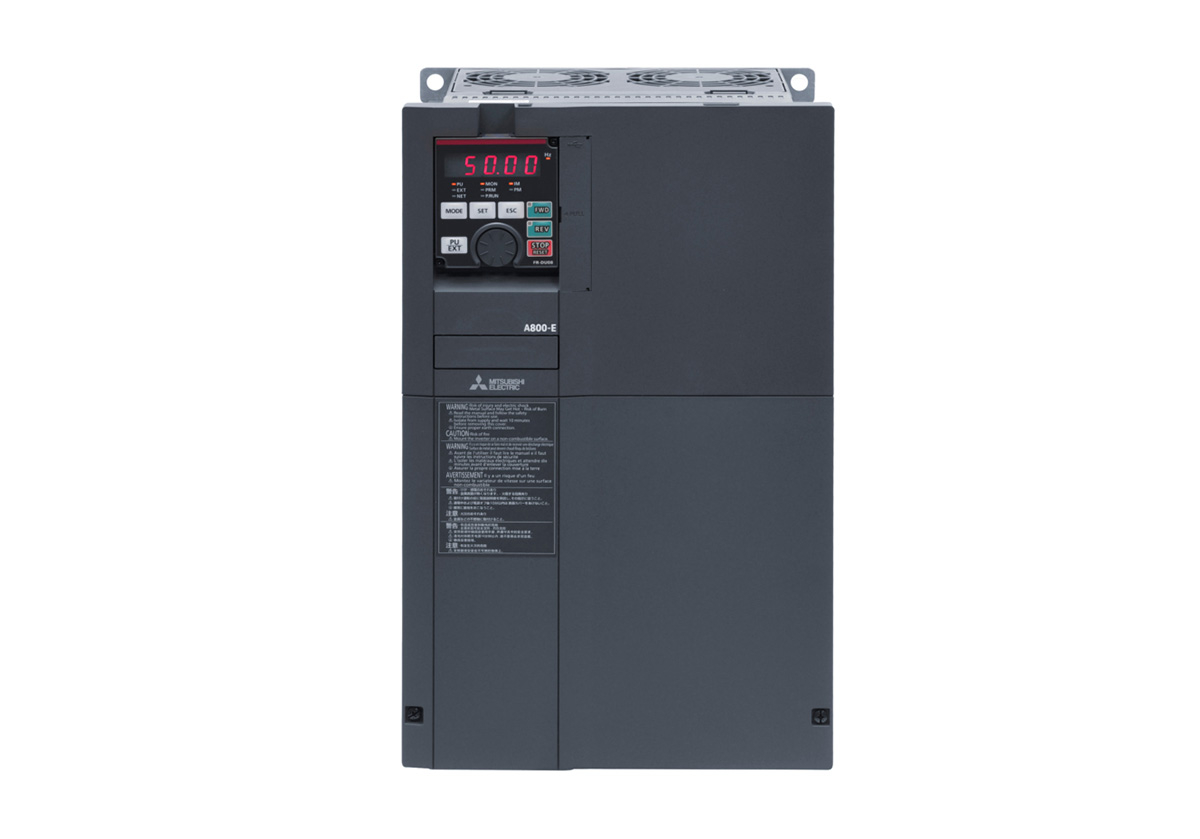

Mitsubishi Electric – Sự bền bỉ từ Nhật Bản: Thương hiệu Mitsubishi gắn liền với sự bền bỉ và ổn định. Các dòng như FR-E800 được thiết kế để hoạt động trong môi trường khắc nghiệt và có giao diện thân thiện. Đây là lựa chọn phù hợp cho các doanh nghiệp, đặc biệt là các nhà máy có vốn đầu tư Nhật Bản, ưu tiên sự ổn định và dễ dàng bảo trì.

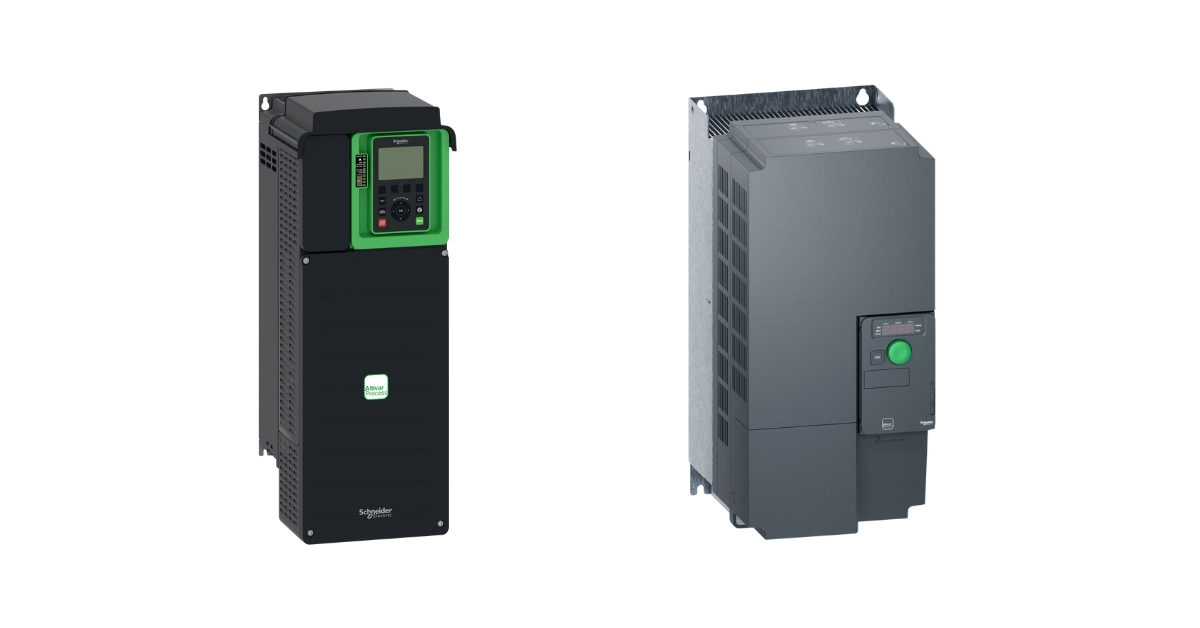

Schneider Electric – Chuyên gia quản lý năng lượng: Schneider tập trung vào các giải pháp quản lý năng lượng. Dòng Altivar Process ATV630 được thiết kế chuyên dụng cho các ứng dụng bơm, quạt với nhiều tính năng thông minh. Nếu bài toán của bạn liên quan đến việc tối ưu hóa năng lượng và tích hợp IoT, Schneider là một lựa chọn đáng cân nhắc.

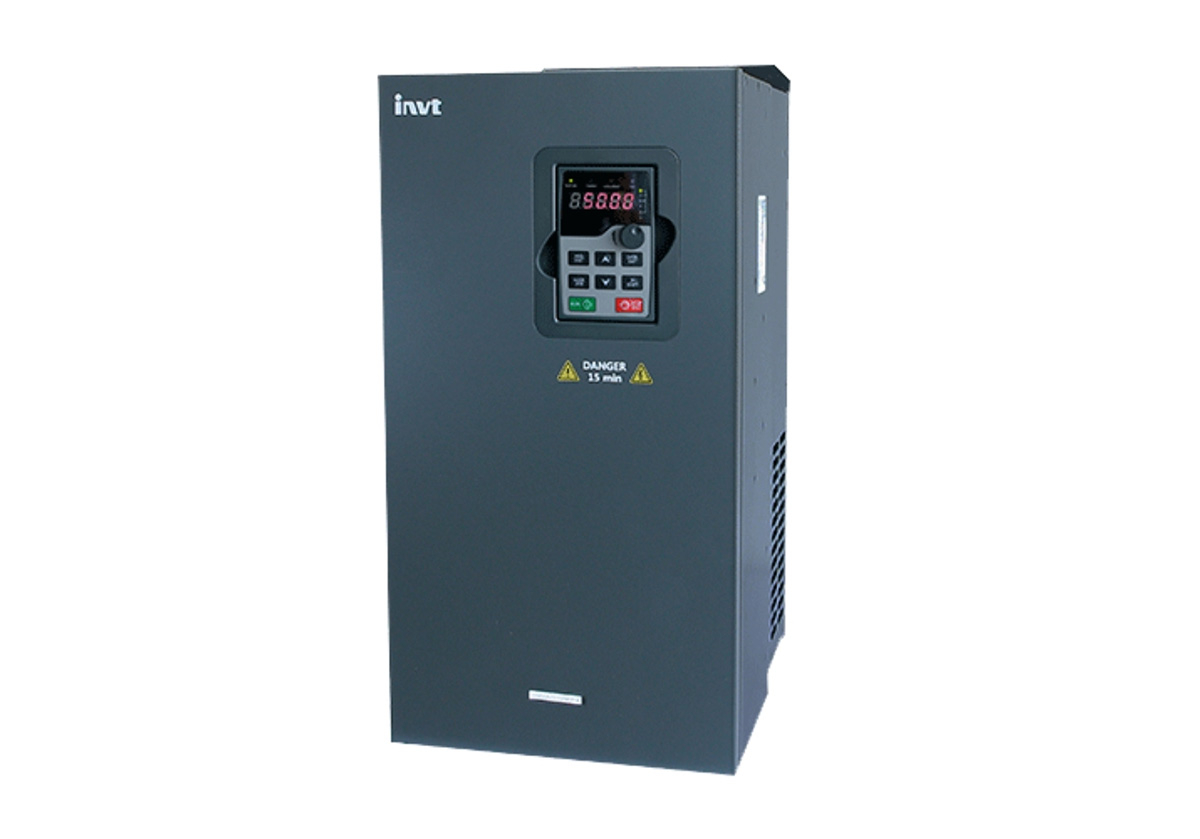

INVT – Hiệu năng cao trong tầm giá: INVT cung cấp các dòng biến tần như GD20 và GD200A với mức giá rất cạnh tranh nhưng vẫn đảm bảo hiệu năng và tính năng ổn định. Chất lượng của biến tần INVT ngày càng được khẳng định tại thị trường Việt Nam, là giải pháp phù hợp cho các doanh nghiệp vừa và nhỏ muốn tối ưu chi phí đầu tư ban đầu.
4. Ứng dụng biến tần 22kW trong công nghiệp
Khả năng ứng dụng thực tế và giá trị tạo ra quyết định sức mạnh của một công nghệ. Biến tần 22kW, với dải công suất tầm trung, là một minh chứng rõ nét cho điều này. Nó được sử dụng trong hầu hết các ngành công nghiệp, từ sản xuất, xây dựng đến năng lượng, giúp tối ưu hóa từng quy trình và mang lại những lợi ích thiết thực. Hãy cùng khám phá những ứng dụng tiêu biểu của dòng biến tần này.

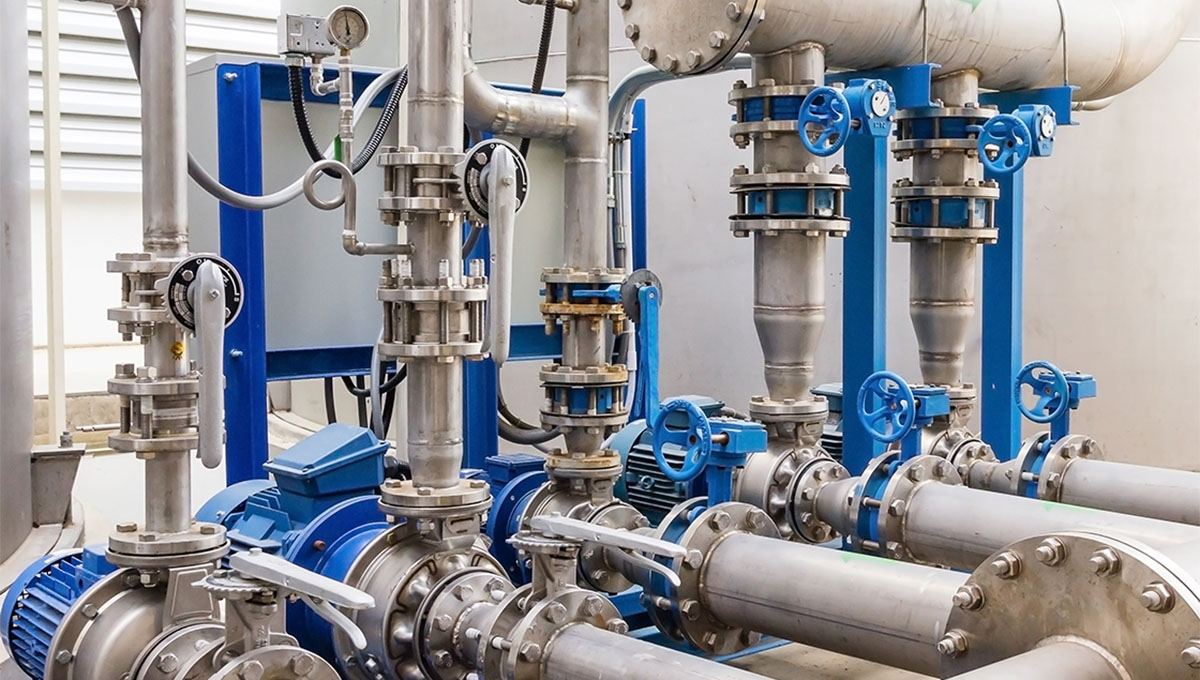

4.1. Hệ thống bơm và quạt
Đây là lĩnh vực ứng dụng phổ biến và mang lại hiệu quả tiết kiệm năng lượng rõ rệt nhất của biến tần. Trước đây, động cơ bơm, quạt thường chạy ở 100% công suất định mức, và việc điều khiển lưu lượng được thực hiện cơ học bằng van, gây lãng phí năng lượng lớn.
Khi lắp đặt biến tần 22kW, thiết bị cho phép điều khiển chính xác tốc độ động cơ dựa trên nhu cầu thực tế thông qua tín hiệu cảm biến. Khi nhu cầu thấp, biến tần giảm tần số, động cơ chạy chậm lại. Theo định luật Affinity trong thủy khí, công suất tiêu thụ của bơm/quạt tỷ lệ với lũy thừa bậc ba của tốc độ. Điều này có nghĩa là việc giảm 20% tốc độ có thể giúp tiết kiệm đến gần 50% điện năng.

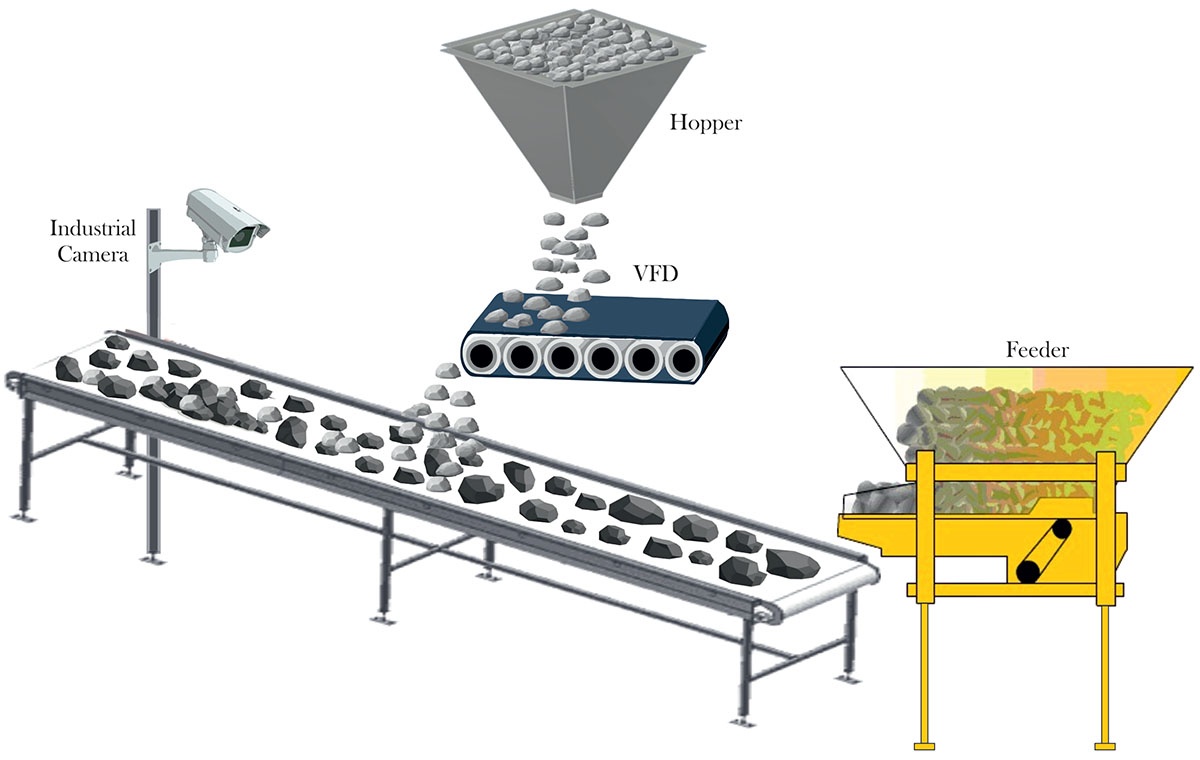

4.2. Băng tải, băng chuyền
Đối với hệ thống băng tải, việc khởi động trực tiếp thường gây ra những cú giật cơ khí mạnh, làm hư hỏng các bộ phận như xích, hộp số và ảnh hưởng đến sản phẩm trên chuyền. Để giải quyết vấn đề này, biến tần 22kW cung cấp chức năng khởi động mềm và dừng mềm, cho phép băng tải tăng và giảm tốc một cách từ từ. Chức năng này giúp kéo dài tuổi thọ của các chi tiết cơ khí như hộp số, dây curoa bằng cách giảm thiểu hao mòn. Đồng thời, nó bảo vệ sản phẩm không bị đổ vỡ, điều này đặc biệt quan trọng trong các ngành hàng dễ vỡ. Ngoài ra, biến tần còn giúp dễ dàng đồng bộ hóa tốc độ của nhiều băng tải, tối ưu hóa toàn bộ dây chuyền sản xuất.

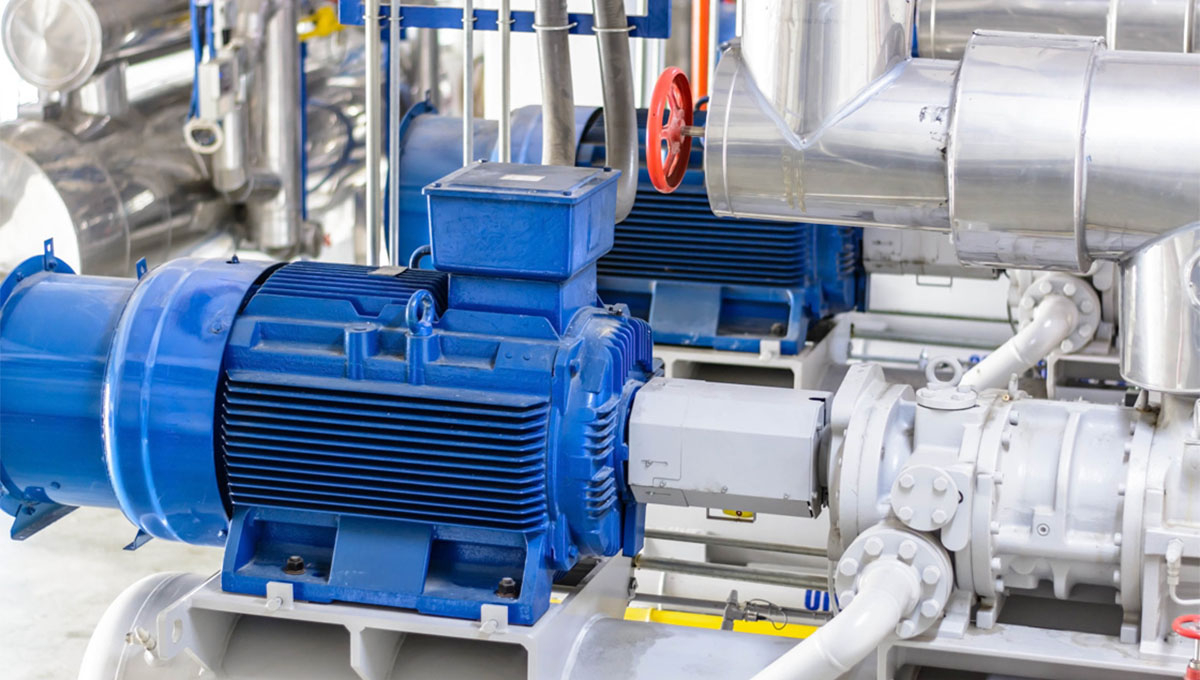

4.3. Máy nén khí
Máy nén khí truyền thống hoạt động theo chế độ Chạy-Dừng (Load/Unload), liên tục khởi động và chạy không tải, gây lãng phí điện năng. Sự can thiệp của biến tần 22kW đã thay đổi điều đó. Bằng cách sử dụng biến tần kết hợp với cảm biến áp suất, máy nén khí có thể điều chỉnh tốc độ động cơ để duy trì một áp suất ổn định trong hệ thống. Khi nhu cầu khí nén thấp, động cơ sẽ quay chậm lại và chỉ tiêu thụ lượng điện năng cần thiết.
4.4. Các ứng dụng tải nặng khác

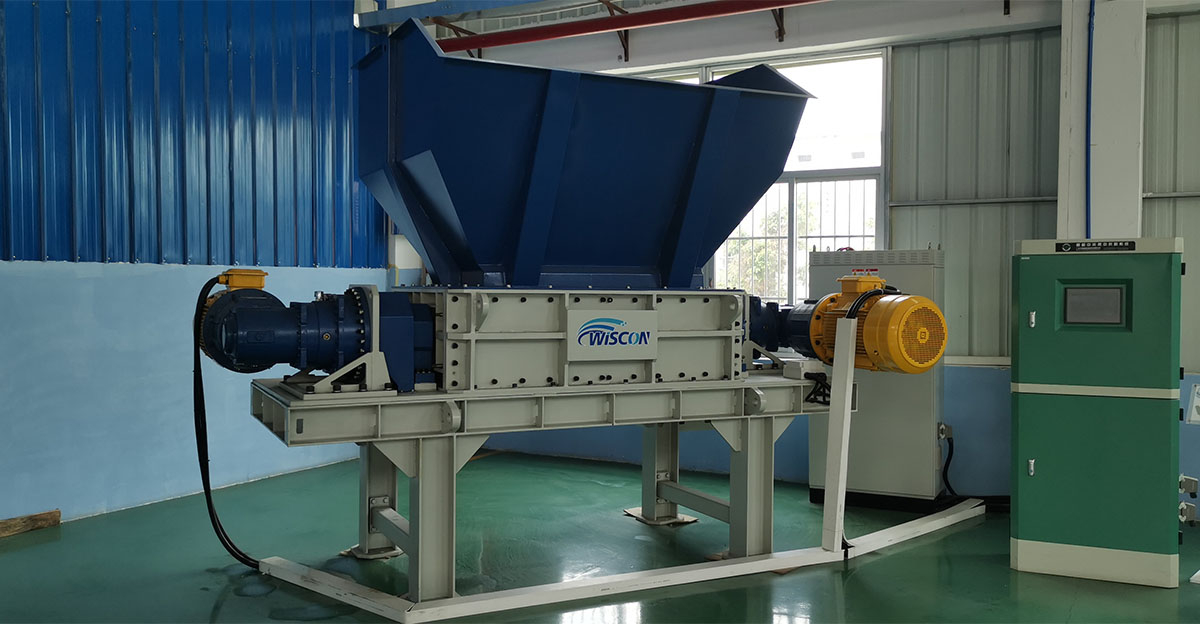

Ngoài các ứng dụng trên, biến tần 22kW còn chứng tỏ hiệu quả vượt trội trong các ứng dụng tải nặng khác. Đối với máy nghiền và máy trộn, các thiết bị này đòi hỏi momen khởi động rất lớn; biến tần với chế độ điều khiển vector và khả năng quá tải cao có thể cung cấp đủ momen để khởi động một cách nhẹ nhàng. Trong các máy công cụ như máy tiện, phay, biến tần cho phép điều khiển tốc độ trục chính một cách chính xác để đảm bảo chất lượng gia công. Với các hệ thống cẩu trục và tời nâng, chức năng điều khiển momen và hãm an toàn của biến tần giúp việc nâng hạ hàng hóa diễn ra êm ái, chính xác và an toàn hơn.
Mỗi ứng dụng trên đều là một minh chứng cho thấy biến tần 22kW là một công cụ đa năng giúp các kỹ sư và chủ doanh nghiệp nâng cấp quy trình sản xuất, gia tăng độ tin cậy của máy móc, cải thiện chất lượng sản phẩm và nâng cao lợi thế cạnh tranh.
5. Mua biến tần 22kW ở đâu?
Việc lựa chọn một nhà cung cấp uy tín là yếu tố then chốt để đảm bảo thành công cho dự án. Sở dĩ Thanh Thiên Phú nhận được sự tin tưởng của hàng ngàn kỹ sư và chủ doanh nghiệp là nhờ vào những giá trị cốt lõi mà công ty mang lại. Đầu tiên là đội ngũ kỹ sư có chuyên môn sâu rộng, không chỉ bán hàng mà còn lắng nghe và tư vấn giải pháp kỹ thuật tối ưu nhất cho từng ứng dụng cụ thể. Bên cạnh đó, công ty cam kết 100% sản phẩm phân phối đều là hàng chính hãng, có đầy đủ giấy tờ CO, CQ, đảm bảo sự an tâm tuyệt đối cho khách hàng về chất lượng và nguồn gốc. Hơn nữa, với hệ thống kho bãi hiện đại và lượng tồn kho lớn, Thanh Thiên Phú có khả năng đáp ứng nhanh chóng mọi nhu cầu về biến tần 22kW trên toàn quốc. Cuối cùng, điều làm nên sự khác biệt chính là dịch vụ hậu mãi và hỗ trợ kỹ thuật vượt trội, với chính sách bảo hành minh bạch và đội ngũ kỹ thuật sẵn sàng hỗ trợ 24/7, đảm bảo hệ thống của khách hàng luôn vận hành ổn định.
