Biến tần 1 pha

Biến tần 1 pha là giải pháp công nghệ tiên tiến giúp điều khiển tốc độ động cơ ba pha một cách linh hoạt và hiệu quả từ nguồn điện dân dụng một pha, mang lại khả năng tiết kiệm điện năng vượt trội và tối ưu hóa toàn diện quy trình sản xuất. Đây là thiết bị không thể thiếu trong các xưởng sản xuất, nhà máy và thậm chí trong các ứng dụng gia đình hiện đại, nơi mà việc nâng cao hiệu suất và giảm chi phí vận hành luôn là ưu tiên hàng đầu.

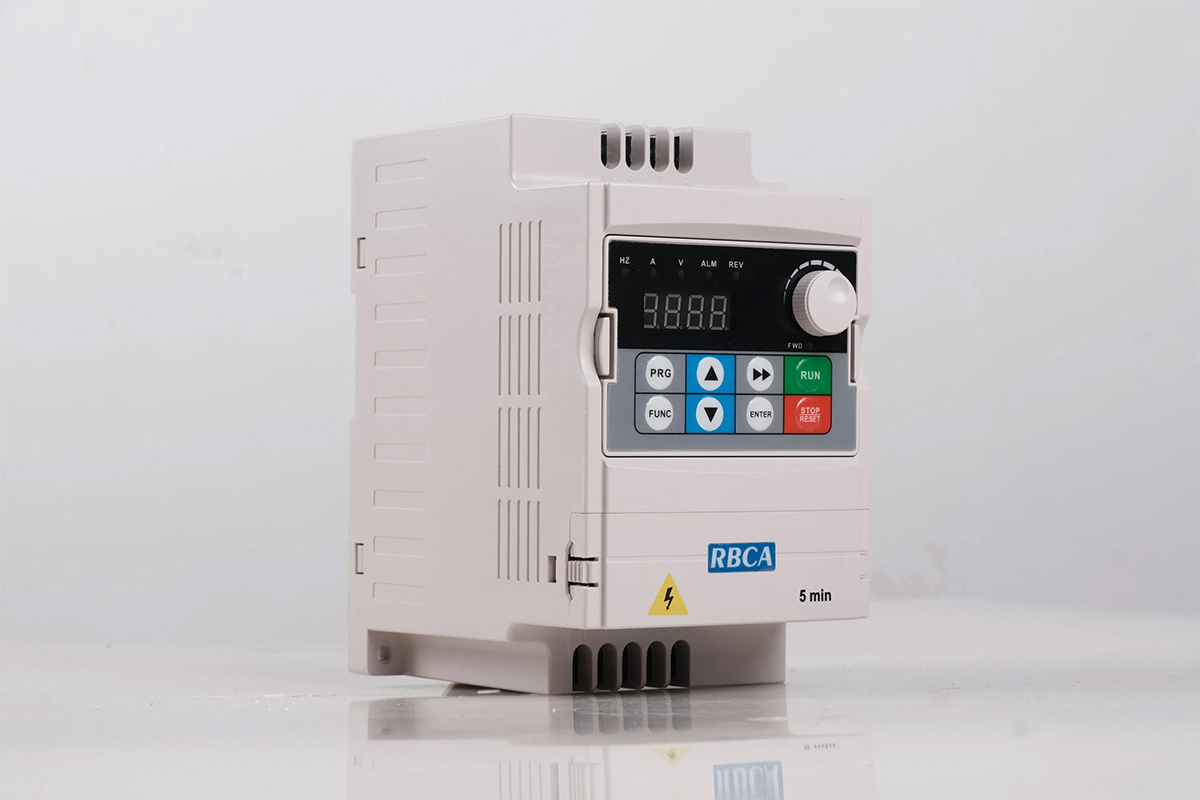

1. Biến tần 1 pha là gì?

Biến tần 1 pha là một thiết bị điện tử công suất có khả năng chuyển đổi dòng điện xoay chiều (AC) một pha ở một tần số cố định (thường là 50Hz hoặc 60Hz tại Việt Nam) thành dòng điện xoay chiều (AC) ba pha với tần số có thể điều chỉnh được. Mục đích chính của việc thay đổi tần số này là để điều khiển tốc độ quay của động cơ không đồng bộ ba pha, một cách trơn tru, chính xác và vô cùng hiệu quả. Thay vì phải đầu tư chi phí khổng lồ để kéo đường điện ba pha về nhà xưởng, doanh nghiệp có thể sử dụng ngay bộ biến tần 1 pha để cấp nguồn và điều khiển các loại máy móc công nghiệp.

Thiết bị này còn được biết đến với nhiều tên gọi khác như inverter 1 pha, bộ điều khiển tốc độ động cơ 1 pha, hay VFD (Variable Frequency Drive) 1 pha. Không chỉ đơn thuần là một bộ chuyển đổi nguồn điện, biến tần 1 pha còn tích hợp hàng loạt các chức năng thông minh khác như khởi động mềm, dừng mềm, bảo vệ động cơ khỏi các sự cố điện, và khả năng tiết kiệm năng lượng đáng kể. Nhờ đó, nó không chỉ giải quyết vấn đề tương thích về nguồn điện mà còn nâng tầm hệ thống máy móc của bạn lên một cấp độ mới về hiệu suất, độ bền và sự an toàn. Đây chính là chìa khóa giúp các kỹ sư, quản lý kỹ thuật và chủ doanh nghiệp khai phá tối đa tiềm năng của thiết bị, giảm chi phí vận hành và nâng cao năng lực cạnh tranh trên thị trường.

2. Đặc điểm của biến tần 1 pha

Khi đi sâu vào phân tích, chúng ta sẽ thấy rằng biến tần 1 pha không chỉ là một giải pháp tình thế. Nó là một cấu phần công nghệ mang lại những giá trị vượt trội, giải quyết trực tiếp các khó khăn mà kỹ sư và chủ doanh nghiệp thường xuyên đối mặt. Các đặc điểm này được chia thành hai nhóm chính: những ưu điểm vận hành và các thông số kỹ thuật cốt lõi quyết định hiệu năng của thiết bị.

2.1. Những ưu điểm vượt trội

Việc trang bị một bộ biến tần 1 pha chất lượng cao mang lại nhiều lợi ích có thể định lượng được, tác động trực tiếp đến hiệu quả sản xuất và bài toán tài chính của doanh nghiệp.

Đầu tiên là khả năng tối ưu hóa chi phí năng lượng một cách đáng kể. Động cơ vận hành trực tiếp từ lưới điện thường chạy ở tốc độ tối đa bất kể yêu cầu tải thực tế, gây lãng phí điện năng lớn. Biến tần 1 pha cho phép điều chỉnh chính xác tốc độ động cơ theo nhu cầu. Ví dụ, một hệ thống quạt thông gió chỉ cần hoạt động ở 80% tốc độ đã có thể giảm lượng điện tiêu thụ xuống gần một nửa, do công suất tiêu thụ của động cơ tỷ lệ với lũy thừa bậc ba của tốc độ.

Thêm vào đó, biến tần giúp gia tăng tuổi thọ thiết bị và giảm chi phí bảo trì. Khởi động động cơ trực tiếp tạo ra dòng điện đột ngột cao gấp 5 đến 8 lần dòng định mức, gây sốc cơ khí lên các bộ phận truyền động. Biến tần 1 pha cung cấp chức năng khởi động mềm, cho phép động cơ tăng tốc từ từ, loại bỏ sốc cơ khí, giảm hao mòn và kéo dài tuổi thọ của cả động cơ và hệ thống cơ khí liên quan. Nhờ đó, chi phí bảo trì và thay thế linh kiện cũng giảm đi rõ rệt.

Một lợi ích quan trọng khác là khả năng bảo vệ động cơ một cách toàn diện. Biến tần liên tục giám sát các thông số vận hành và tích hợp đầy đủ các chức năng bảo vệ tiên tiến như bảo vệ quá dòng (OC), quá áp (OV), thấp áp (UV), quá nhiệt (OH) và mất pha. Sự bảo vệ đa lớp này giúp giảm thiểu rủi ro hư hỏng thiết bị đắt tiền và đảm bảo an toàn lao động.

Cuối cùng, việc sử dụng biến tần giúp nâng cao chất lượng sản phẩm và năng suất lao động. Trong các ngành như dệt may, bao bì, thực phẩm, việc kiểm soát chính xác tốc độ của băng tải, máy khuấy là yếu tố quyết định chất lượng sản phẩm. Biến tần cho phép điều chỉnh tốc độ vô cấp, giúp đồng bộ hóa các công đoạn trong dây chuyền, giữ sản phẩm đồng đều và giảm tỷ lệ phế phẩm.

2.2. Các thông số kỹ thuật quan trọng

Để lựa chọn được một bộ biến tần 1 pha phù hợp, các kỹ sư cần hiểu rõ các thông số kỹ thuật cốt lõi. Dưới đây là bảng tổng hợp các thông số quan trọng nhất để bạn dễ dàng tham khảo:

Việc thấu hiểu những đặc điểm này không chỉ giúp bạn lựa chọn đúng sản phẩm mà còn cho thấy tiềm năng to lớn trong việc làm chủ thiết bị, tối ưu hóa vận hành và mang lại lợi ích kinh tế rõ ràng.

3. Cấu tạo của biến tần 1 pha

Để làm chủ một thiết bị, việc hiểu rõ cấu tạo và chức năng của từng bộ phận bên trong là rất quan trọng đối với một kỹ sư. Về cơ bản, biến tần 1 pha được cấu thành từ các khối chức năng rõ ràng, phối hợp với nhau để thực hiện nhiệm vụ biến đổi năng lượng. Quá trình này có thể hình dung như một dây chuyền, bắt đầu với mạch chỉnh lưu (Rectifier Circuit). Đây là khối đầu vào, có nhiệm vụ chuyển đổi dòng điện xoay chiều (AC) 1 pha 220V thành dòng điện một chiều (DC) thông qua một cầu diode công suất.

Sau khi được chỉnh lưu, dòng điện một chiều này vẫn còn nhấp nhô và được dẫn tới tuyến dẫn DC (DC Bus). Tại đây, các tụ điện dung lượng lớn sẽ làm nhiệm vụ lọc và san phẳng, tạo ra một nguồn điện một chiều ổn định và sạch sẽ. Chất lượng của tụ điện ảnh hưởng lớn đến độ bền và hiệu suất của biến tần. Tiếp theo, nguồn DC ổn định này được đưa đến khối quan trọng nhất là mạch nghịch lưu (Inverter Circuit). Mạch này sử dụng một bộ các linh kiện bán dẫn công suất cao, thường là IGBT (Insulated Gate Bipolar Transistor), để “băm” dòng điện DC thành các xung điện áp theo thuật toán Điều chế độ rộng xung (PWM), từ đó tái tạo lại dòng điện xoay chiều ba pha ở đầu ra.

Toàn bộ hoạt động phức tạp này được điều khiển bởi bộ não của hệ thống là bộ vi xử lý và mạch điều khiển (Microprocessor & Control Circuit). Bộ phận này nhận lệnh từ người dùng, tính toán và xuất ra các tín hiệu xung PWM cực kỳ chính xác để điều khiển các IGBT, đồng thời giám sát các thông số hệ thống để thực hiện chức năng bảo vệ.

4. Nguyên lý hoạt động

Nguyên lý hoạt động của biến tần 1 pha diễn ra theo một chu trình khép kín và chính xác. Đầu tiên, dòng điện xoay chiều (AC) 1 pha 220V được đưa vào mạch chỉnh lưu để biến đổi thành dòng điện một chiều (DC) có điện áp khoảng 311V. Dòng điện DC này sau đó được lọc phẳng bởi hệ thống tụ điện trên tuyến dẫn DC Bus, tạo ra một nguồn điện áp DC ổn định sẵn sàng cho giai đoạn tiếp theo.

Bước cốt lõi của quá trình diễn ra tại mạch nghịch lưu. Tại đây, bộ vi xử lý nhận lệnh về tần số mong muốn từ người dùng và tạo ra một chuỗi xung điều khiển PWM để đóng ngắt 6 con IGBT theo một trình tự được lập trình sẵn. Bằng cách thay đổi độ rộng của các xung, biến tần có thể tái tạo lại một dạng sóng điện áp xoay chiều 3 pha có tần số và biên độ theo đúng yêu cầu. Tốc độ của động cơ không đồng bộ phụ thuộc trực tiếp vào tần số này. Đồng thời, để giữ momen của động cơ ổn định, biến tần cũng điều chỉnh điện áp (V) đầu ra một cách tương ứng với tần số (f) để giữ cho tỷ số V/f không đổi. Đây là nguyên lý của phương pháp điều khiển V/f, một phương pháp phổ biến và hiệu quả cho hầu hết các ứng dụng thông thường.

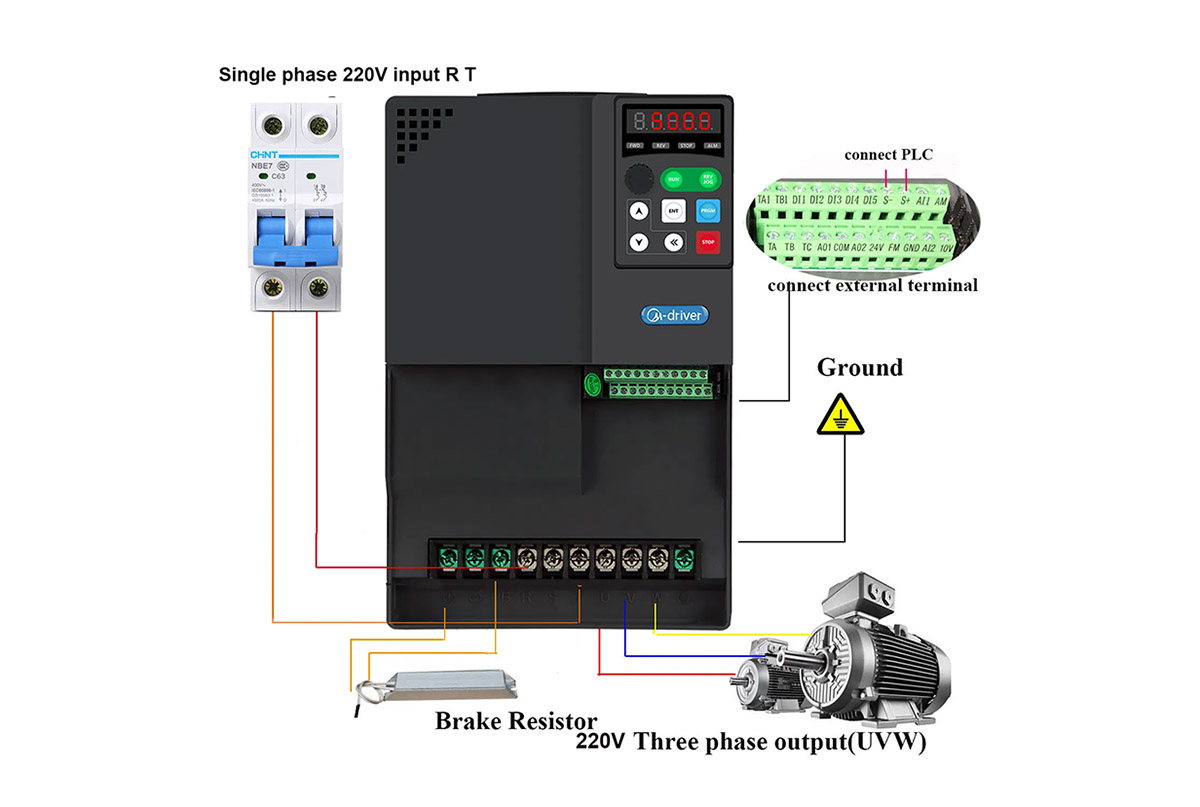

5. Cách đấu nối biến tần 1 pha

Đấu nối chính xác là bước nền tảng để biến tần hoạt động ổn định và đảm bảo an toàn. Một sai sót nhỏ có thể dẫn đến hư hỏng thiết bị. Dưới đây là bảng hướng dẫn các bước đấu nối chuẩn kỹ thuật.

Lưu ý an toàn: Luôn ngắt nguồn điện tổng và sử dụng dụng cụ cách điện trước khi thực hiện.

Nếu bạn không chắc chắn ở bất kỳ bước nào, hãy liên hệ ngay với đội ngũ kỹ sư của Thanh Thiên Phú qua hotline 08.12.77.88.99 để nhận được sự tư vấn và hỗ trợ kỹ thuật chuyên nghiệp.

6. Những điều cần lưu ý khi sử dụng biến tần 1 pha

Để quá trình sử dụng biến tần động cơ 1 pha đạt hiệu quả tốt nhất thì mọi người cần để tâm tới những vấn đề sau:

Đọc kỹ hướng dẫn sử dụng để hiểu rõ về cách cài đặt và điều chỉnh biến tần.

Chọn lựa và lắp đặt loại biến tần 1 pha phù hợp với nhu cầu sử dụng để phát huy công suất tối đa.

Lắp đặt theo đúng hướng dẫn của nhà sản xuất, tại nơi thoáng mát, không tiếp xúc với môi trường bụi bẩn, ẩm mốc,…

Điều chỉnh tốc độ động cơ dựa trên nhu cầu thực tế, không nên duy trì hoạt động tối đa công suất trong thời gian dài.

Thường xuyên kiểm tra thiết bị để đảm bảo máy vận hành ổn định, không gặp sự cố về điện áp, dòng điện,…

Tuân thủ các quy tắc nghiêm ngặt trong quá trình làm việc. Luôn ngắt nguồn điện sau khi hoàn tất công việc, tránh nguy cơ cháy nổ.

Vệ sinh, bảo dưỡng thiết bị định kỳ để đảm bảo các bộ phận vận hành trong trạng thái tốt nhất.

7. Các loại biến tần 1 pha

Thị trường biến tần 1 pha rất đa dạng, có thể phân loại theo hai cách chính để giúp người dùng dễ dàng lựa chọn sản phẩm phù hợp.

7.1. Phân loại theo cấu hình điện áp đầu vào và đầu ra

Cách phân loại cơ bản nhất là dựa vào cấu hình điện áp. Loại phổ biến nhất là biến tần 1 pha 220V vào – 3 pha 220V ra. Loại này nhận nguồn điện dân dụng 1 pha 220V và tạo ra nguồn 3 pha có điện áp dây là 220V, phù hợp cho các động cơ 3 pha 220V/380V được đấu ở chế độ tam giác (Δ). Đây là lựa chọn lý tưởng cho các ứng dụng công suất vừa và nhỏ.

Loại thứ hai chuyên dụng hơn là biến tần 1 pha 220V vào – 3 pha 380V ra. Loại này được tích hợp thêm một mạch tăng áp (Booster) để nâng điện áp đầu ra lên mức 380V. Nó được sử dụng khi cần vận hành các động cơ 3 pha 380V (thường là động cơ công suất lớn hoặc nhập khẩu) tại những nơi chỉ có nguồn điện 1 pha 220V.

7.2. Phân loại theo đặc tính ứng dụng (tải)

Các nhà sản xuất cũng thiết kế các dòng sản phẩm chuyên biệt. Dòng biến tần đa năng (General Purpose) được thiết kế để hoạt động tốt với nhiều loại tải từ nhẹ đến trung bình như băng tải, máy đóng gói. Chúng rất linh hoạt và là lựa chọn an toàn cho nhiều ứng dụng phổ thông.

Dòng biến tần chuyên dụng cho Bơm và Quạt (Pump/Fan Drive) được tối ưu hóa cho loại tải có momen biến thiên. Chúng tích hợp các chức năng đặc thù như chế độ tiết kiệm năng lượng tự động, điều khiển PID tích hợp để duy trì áp suất hoặc lưu lượng, mang lại hiệu quả tiết kiệm điện cao nhất cho các ứng dụng này.

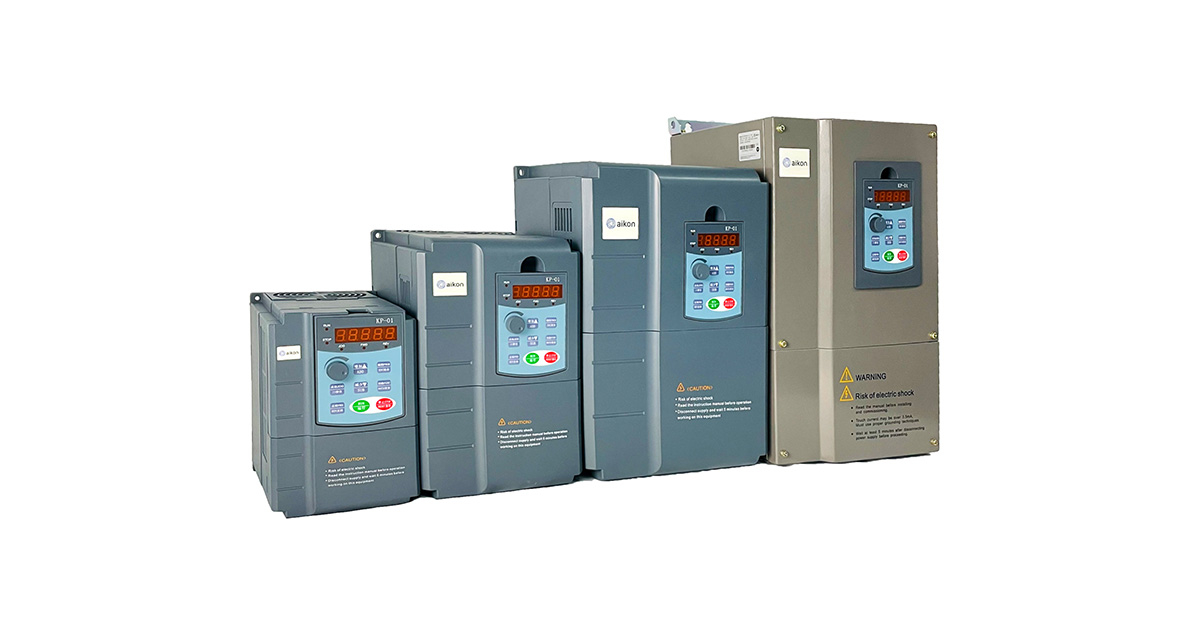

Cuối cùng, dòng biến tần cho tải nặng (Heavy Duty Drive) được chế tạo để đáp ứng các ứng dụng đòi hỏi momen khởi động lớn và khả năng chịu quá tải cao, ví dụ như máy nghiền, máy ép, máy nâng hạ. Chúng thường có khả năng chịu quá tải vượt trội và phương pháp điều khiển Vector Control hiệu suất cao.

8. Các hãng biến tần 1 pha phổ biến

Để đảm bảo hiệu suất và độ bền, các kỹ sư giàu kinh nghiệm thường tin tưởng vào các thương hiệu đã được khẳng định trên toàn cầu. Dưới đây là đánh giá về 4 thương hiệu hàng đầu mà thanhthienphu.vn khuyên dùng.

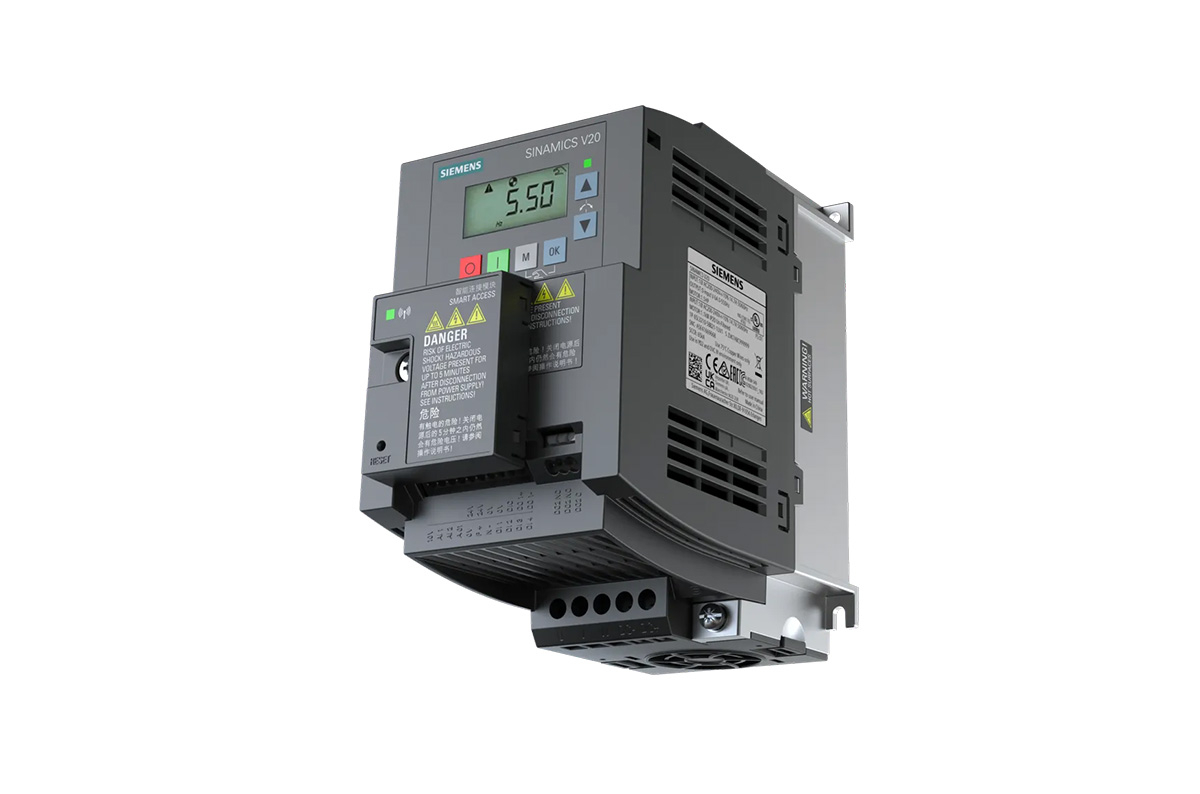

8.1. Biến tần Siemens (Đức)

Siemens là thương hiệu hàng đầu trong ngành tự động hóa, nổi tiếng với các sản phẩm chất lượng và độ tin cậy cực cao. Dòng sản phẩm nổi bật cho phân khúc 1 pha là SINAMICS V20.

Dòng này có thiết kế nhỏ gọn, tích hợp chế độ ECO-mode để tiết kiệm năng lượng và chế độ ngủ đông (Hibernation Mode) lý tưởng cho ứng dụng bơm. Với khả năng hoạt động trong môi trường khắc nghiệt, Siemens là lựa chọn cho các dây chuyền sản xuất quan trọng, hệ thống HVAC và các ứng dụng cần hoạt động liên tục.

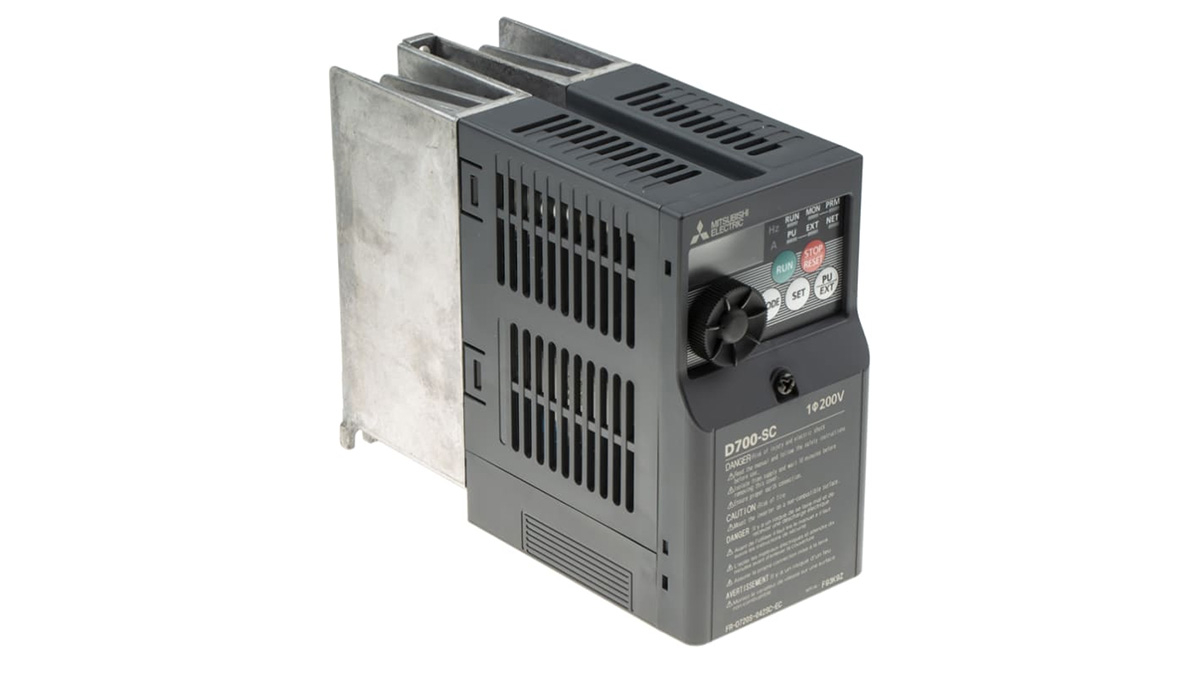

8.2. Biến tần Mitsubishi Electric (Nhật Bản)

Mitsubishi Electric từ Nhật Bản được biết đến với các sản phẩm có độ chính xác cao và bền bỉ. Dòng biến tần 1 pha tiêu biểu là FR-D720S thuộc series FR-D700.

Sản phẩm này nổi bật với khả năng điều khiển Vector từ thông tiên tiến, tạo ra momen khởi động lớn. Nó cũng có tuổi thọ thiết kế cao và tích hợp sẵn bộ hãm tái sinh cho công suất nhỏ. Đây là lựa chọn phù hợp cho các ứng dụng đòi hỏi sự chính xác như máy đóng gói, máy dán nhãn, và máy công cụ nhỏ.

8.3. Biến tần INVT (Trung Quốc)

INVT là thương hiệu hàng đầu Trung Quốc, đã nhanh chóng chiếm lĩnh thị trường nhờ chiến lược “hiệu năng cao, giá cả cạnh tranh”. Các dòng sản phẩm nổi bật là Gooddrive20 (GD20) và Gooddrive10 (GD10). Dòng GD20 là biến tần vector đa năng, hiệu suất cao, trong khi GD10 là dòng mini kinh tế cho các ứng dụng đơn giản.

Với thiết kế nhỏ gọn, đầy đủ tính năng bảo vệ và giá thành cạnh tranh, INVT là lựa chọn thông minh cho các doanh nghiệp vừa và nhỏ, nhà chế tạo máy, và các ứng dụng có ngân sách hạn hẹp.

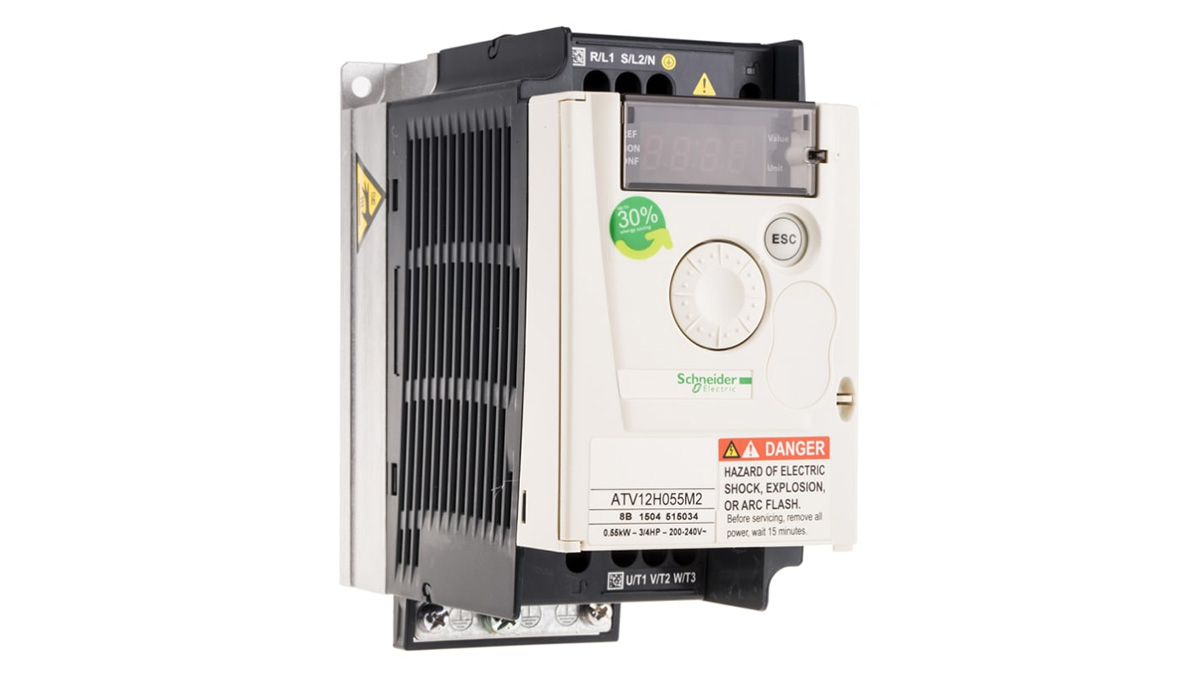

8.4. Biến tần Schneider Electric (Pháp)

Schneider Electric là tập đoàn toàn cầu của Pháp, mạnh về các giải pháp quản lý năng lượng và tự động hóa. Các dòng biến tần Altivar (ATV) series như ATV12, ATV320 được thiết kế hướng tới sự tích hợp liền mạch trong các hệ thống lớn.

Điểm mạnh của chúng là khả năng kết nối mạnh mẽ với nhiều chuẩn truyền thông công nghiệp, tích hợp chức năng an toàn (STO), và giao diện lập trình thân thiện. Schneider là lựa chọn tối ưu cho các hệ thống tự động hóa phức tạp và nhà máy thông minh.

9. Ứng dụng biến tần 1 pha trong công nghiệp

Khả năng ứng dụng của biến tần 1 pha rất đa dạng, mang lại những cải tiến đáng kể trong nhiều lĩnh vực. Trong các hệ thống máy bơm nước và điều áp, bài toán thường gặp là áp suất không ổn định và lãng phí điện. Giải pháp sử dụng biến tần kết hợp cảm biến áp suất giúp điều chỉnh tốc độ bơm để duy trì áp suất ổn định, qua đó tiết kiệm từ 30-60% điện năng và tăng tuổi thọ thiết bị.

Đối với hệ thống quạt thông gió (HVAC) trong nhà xưởng hoặc trang trại, biến tần cho phép điều khiển tốc độ quạt dựa trên các yếu tố thực tế như nhiệt độ hoặc nồng độ CO2. Điều này giúp tiết kiệm điện năng vượt trội và tạo ra môi trường lý tưởng cho sản xuất, chăn nuôi.

Trong sản xuất, băng tải và băng chuyền cần được đồng bộ với các máy móc khác. Biến tần cho phép điều chỉnh tốc độ băng tải một cách vô cấp và chính xác, với chức năng khởi động mềm giúp sản phẩm không bị đổ vỡ, qua đó tăng năng suất và giảm phế phẩm.

Với các máy công cụ trong xưởng cơ khí nhỏ như máy tiện, máy phay, biến tần 1 pha không chỉ giải quyết vấn đề nguồn cấp mà còn cho phép người thợ điều chỉnh linh hoạt tốc độ trục chính để gia công các vật liệu khác nhau, giúp cải thiện chất lượng bề mặt sản phẩm và tăng tuổi thọ dao cụ. Ngoài ra, biến tần còn được ứng dụng rộng rãi trong nhiều máy móc khác như máy khuấy, máy trộn, máy dệt, máy chế biến nông sản.
