Terminal block là một thành phần thiết yếu trong hầu hết mọi hệ thống điện công nghiệp và tự động hóa hiện đại, đóng vai trò như trái tim của việc kết nối và phân phối tín hiệu điện một cách an toàn, có tổ chức. Thiết bị nhỏ bé này giúp đơn giản hóa việc đi dây phức tạp, tạo điều kiện thuận lợi cho việc lắp đặt, kiểm tra, bảo trì và sửa chữa hệ thống, góp phần nâng cao hiệu suất vận hành và đảm bảo an toàn tối đa.
Vậy terminal block là gì? Hãy cùng Thanh Thiên Phú tìm hiểu thêm về terminal block nhé!
1. Terminal Block là gì?
Terminal block hay còn được gọi là cầu đấu, là một khối mô-đun cách điện, bên trong chứa các thanh dẫn điện và cơ cấu kẹp giữ dây. Nó cho phép nhiều dây dẫn riêng lẻ được kết nối với nhau hoặc với các thiết bị khác một cách chắc chắn và an toàn mà không cần phải cắt, nối hay hàn trực tiếp. Mỗi vị trí kết nối trên khối đấu nối thường được đánh số hoặc mã hóa, giúp việc nhận dạng và khắc phục sự cố trở nên dễ dàng hơn bao giờ hết.
Terminal block là thành phần then chốt đảm bảo an toàn điện và độ tin cậy của hệ thống. Nó ngăn ngừa chạm chập và hồ quang thông qua vỏ cách điện và cơ cấu kẹp dây chắc chắn. Đồng thời, nó tạo ra kết nối ổn định, chống rung động, đảm bảo tín hiệu và nguồn điện được truyền tải liên tục. Thiết kế mô-đun còn mang lại tính linh hoạt, khả năng mở rộng và giúp tối ưu hóa thời gian cũng như chi phí trong quá trình lắp đặt, kiểm tra và bảo trì.
Trong bối cảnh công nghiệp 4.0, khi các hệ thống tự động hóa ngày càng phức tạp và yêu cầu độ chính xác cao, vai trò của một terminal block chất lượng càng trở nên quan trọng. Nó không còn là một phụ kiện đơn thuần mà là một thành phần cốt lõi, quyết định đến sự ổn định và an toàn của toàn bộ dây chuyền sản xuất, nhà máy hay công trình.
2. Phân loại cầu đấu phổ biến

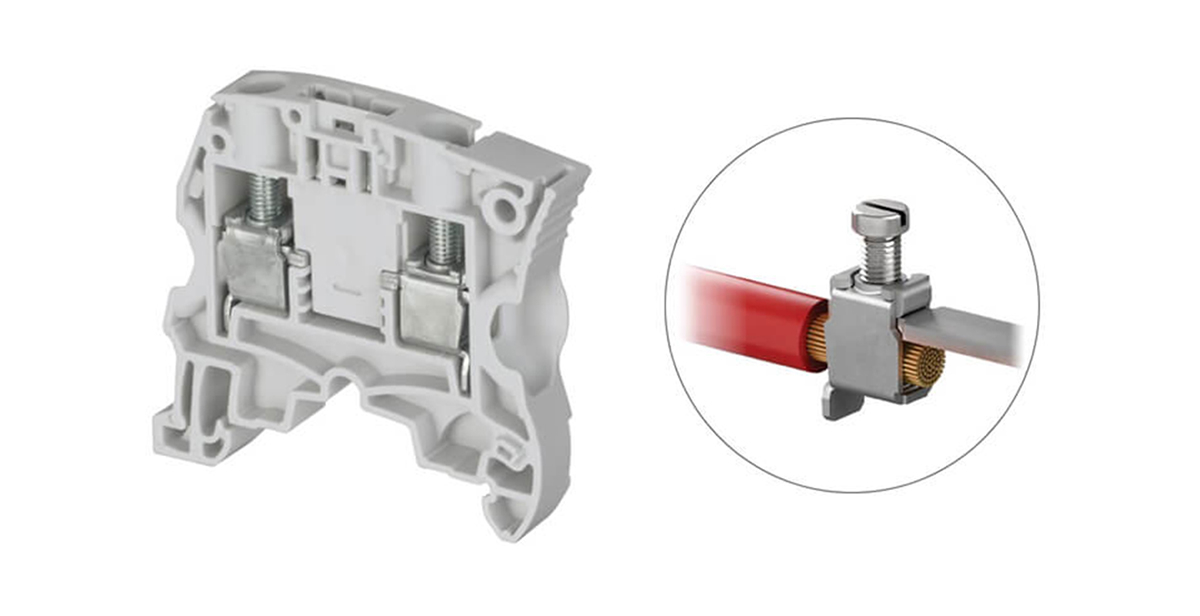

Các loại khối đấu nối (terminal block) được phân loại chủ yếu dựa trên cơ chế kết nối, mỗi loại cung cấp các ưu điểm kỹ thuật riêng biệt cho các ứng dụng cụ thể. Loại siết vít (screw terminal) là dạng truyền thống, tạo ra lực kẹp mạnh mẽ phù hợp cho các dây dẫn có tiết diện lớn, nhưng đòi hỏi việc lắp đặt bằng dụng cụ và kiểm tra lực siết định kỳ.

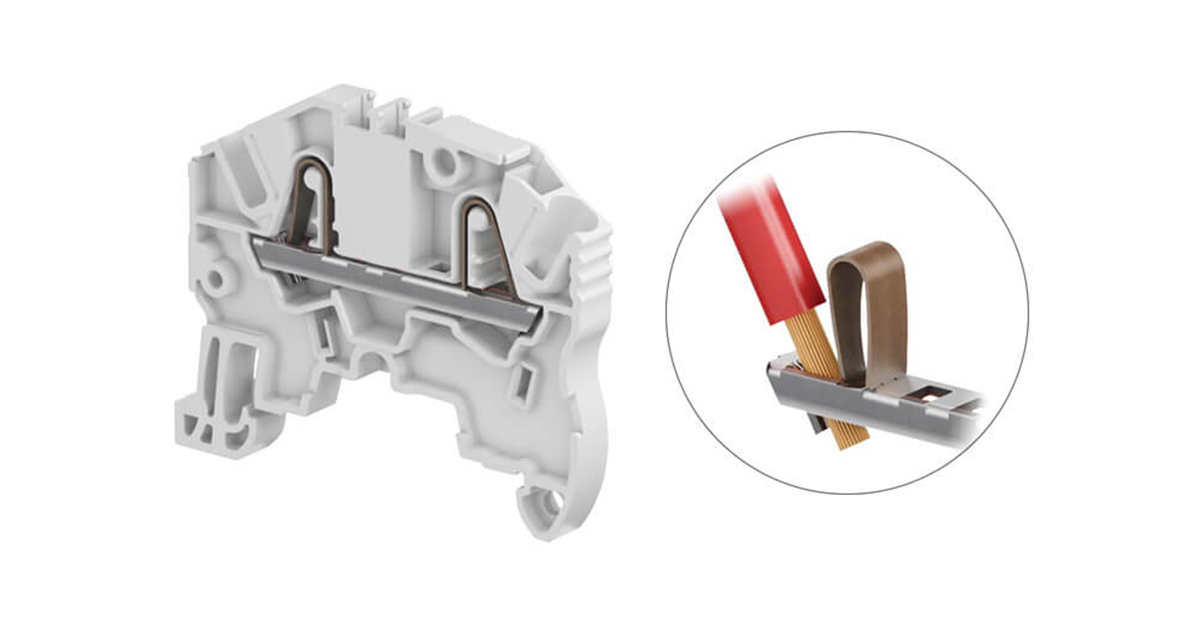

Ngược lại, loại kẹp lò xo (spring-cage terminal) sử dụng lực đàn hồi để giữ dây, với các biến thể như Cage Clamp (yêu cầu dụng cụ để mở lẫy) và công nghệ Push-in (cho phép đẩy dây trực tiếp vào mà không cần dụng cụ), giúp tăng tốc độ lắp đặt và đảm bảo kết nối ổn định, chống rung động.
Một giải pháp khác là loại kết nối xuyên cách điện (IDC), giúp loại bỏ công đoạn tuốt vỏ dây bằng cách ép dây vào một khe kim loại sắc bén, phù hợp cho việc kết nối nhanh các dây tín hiệu nhỏ. Bên cạnh đó, các dạng khác bao gồm dải vít chắn (barrier strip), sử dụng cho kết nối công suất cao với đầu cốt, và loại cắm rút (pluggable), có cấu trúc hai phần cho phép ngắt kết nối nhanh các cụm mạch để thuận tiện cho việc bảo trì.
Ngoài ra, còn có các khối phân phối nguồn được thiết kế cho dòng điện lớn và nhiều loại chuyên dụng khác như terminal block tích hợp cầu chì, dao cách ly, hoặc được chế tạo để đáp ứng các yêu cầu đặc thù như kết nối cảm biến, chịu nhiệt độ cao và chống cháy nổ.
3. Cấu tạo bên trong và nguyên lý hoạt động của Terminal Block
Mặc dù có vẻ ngoài đơn giản, bên trong mỗi terminal block là một thiết kế kỹ thuật chính xác, đảm bảo chức năng kết nối điện an toàn và hiệu quả. Hiểu rõ cấu tạo và nguyên lý hoạt động giúp chúng ta đánh giá được chất lượng sản phẩm và sử dụng chúng đúng cách. Một terminal block điển hình bao gồm các thành phần chính sau:

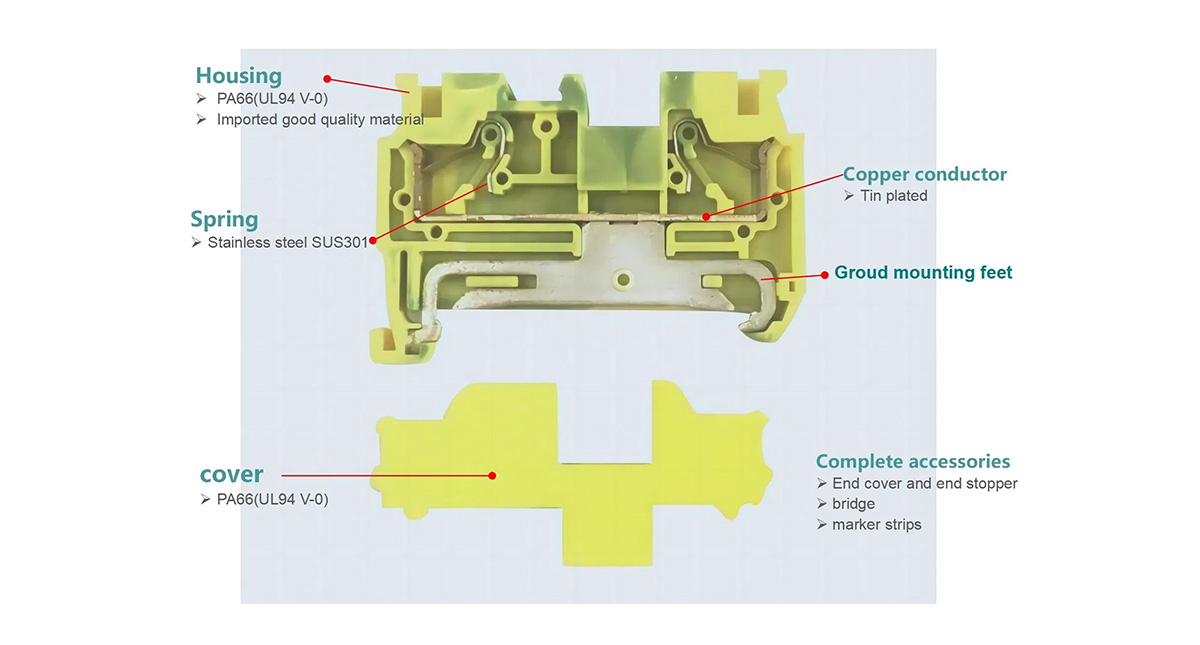

3.1. Vỏ cách điện (Insulating Housing)
Vỏ cách điện (Insulating Housing) là thành phần cấu trúc bên ngoài của khối đấu nối, có chức năng chính là cung cấp sự cách điện giữa các điểm kết nối liền kề và với môi trường bên ngoài như thanh DIN rail hoặc vỏ tủ. Sự cách điện này có vai trò then chốt trong việc ngăn ngừa chạm chập và đảm bảo an toàn cho người vận hành.
Vỏ được chế tạo từ các loại nhựa kỹ thuật cao cấp, phổ biến là Polyamide (PA 6.6), được lựa chọn dựa trên các đặc tính về độ bền cơ học, khả năng cách điện cao, chống cháy (thường đạt tiêu chuẩn UL94 V0), và kháng nhiệt cũng như hóa chất. Màu sắc của vỏ thường được sử dụng để phân biệt chức năng của mạch, ví dụ như màu xanh lá-vàng cho dây tiếp địa (PE) hoặc màu xanh dương cho dây trung tính.
Về mặt thiết kế, vỏ được định hình với các ngàm và rãnh để lắp ghép chắc chắn trên thanh DIN rail và liên kết với các khối liền kề, đồng thời cung cấp bề mặt để gắn nhãn định danh dây.
3.2. Thanh dẫn điện (Current Bar / Conductor)
Đây là thành phần kim loại dẫn điện chính, được bố trí bên trong vỏ cách điện để tạo thành đường dẫn điện liên tục giữa các dây dẫn. Vật liệu chế tạo thường là các hợp kim đồng, chẳng hạn như đồng thau, và được mạ bề mặt bằng thiếc hoặc niken nhằm tăng cường khả năng dẫn điện, chống ăn mòn và tối ưu hóa bề mặt tiếp xúc.
Chất lượng của vật liệu nền và lớp mạ là yếu tố quyết định trực tiếp đến hiệu suất dẫn điện và độ bền lâu dài của khối đấu nối. Về mặt thiết kế, hình dạng của thanh dẫn được điều chỉnh cho phù hợp với từng cơ cấu kẹp dây cụ thể, đảm bảo diện tích tiếp xúc đủ lớn để có thể chịu được dòng điện định mức mà không gây phát nhiệt quá mức.
3.3. Cơ cấu kẹp giữ dây (Clamping Mechanism)
Cơ cấu kẹp giữ dây là bộ phận có chức năng quan trọng nhất, chịu trách nhiệm tạo ra một kết nối cơ học và điện học ổn định giữa lõi dây dẫn và thanh dẫn dòng. Cơ cấu siết vít (screw clamp) là loại truyền thống, sử dụng lực ép từ một con vít để cố định dây dẫn. Trong khi đó, cơ cấu kẹp lò xo (spring clamp) sử dụng lực đàn hồi không đổi từ một lò xo thép không gỉ, mang lại khả năng chống rung động vượt trội và tự động bù trừ sự co giãn của dây dẫn.
Một cải tiến của công nghệ này là cơ cấu đẩy vào (push-in), cho phép lắp đặt trực tiếp dây dẫn cứng hoặc dây có đầu cốt mà không cần dụng cụ, giúp tối ưu hóa đáng kể thời gian thi công. Ngoài ra, còn có cơ cấu xuyên cách điện (IDC), sử dụng một lưỡi kim loại sắc bén để cắt qua lớp vỏ cách điện và tiếp xúc trực tiếp với lõi dẫn, phù hợp cho các kết nối tín hiệu nhanh.
3.4. Nguyên lý hoạt động
Nguyên lý hoạt động của khối đấu nối (terminal block) dựa trên việc tạo ra một kết nối cơ-điện ổn định và đáng tin cậy giữa dây dẫn và thanh dẫn dòng thông qua một cơ cấu kẹp. Khi được kích hoạt, cơ cấu này tác động một lực ép đủ lớn để phá vỡ lớp oxit bề mặt của lõi dây, tạo ra một kết nối kim loại-kim loại trực tiếp với điện trở tiếp xúc thấp, đồng thời đảm bảo diện tích tiếp xúc đủ lớn để dòng điện định mức chạy qua mà không gây quá nhiệt.
Lực ép này cũng tạo ra một kết nối kín khí (gas-tight), giúp ngăn chặn quá trình oxy hóa và ăn mòn theo thời gian, đồng thời giữ chặt dây dẫn một cách cơ học để chống lại các tác động của rung động và lực kéo. Đối với các loại terminal block push-in, nguyên lý này được tự động hóa; khi dây dẫn được đẩy vào, cơ cấu lò xo bên trong sẽ tự động kích hoạt, tạo ra một lực kẹp đã được định sẵn, đảm bảo chất lượng kết nối tối ưu mà không phụ thuộc vào kỹ năng của người lắp đặt.
Do đó, chất lượng vật liệu, độ chính xác trong thiết kế và công nghệ kẹp tiên tiến là những yếu tố quyết định trực tiếp đến sự an toàn và hiệu quả vận hành lâu dài của toàn bộ hệ thống điện.
4. Lợi ích khi sử dụng Terminal Block
Đầu tư vào terminal block chất lượng không chỉ là việc mua một linh kiện điện, mà là đầu tư vào sự an toàn, hiệu quả và tương lai bền vững cho hệ thống của bạn. Đối với các kỹ sư điện, kỹ thuật viên hay chủ doanh nghiệp, những lợi ích mà một khối đấu nối tốt mang lại là vô cùng thiết thực, giải quyết trực tiếp những khó khăn thường gặp:
– Terminal block chất lượng được làm từ vật liệu cách điện cao cấp, chống cháy, ngăn ngừa hiệu quả nguy cơ chạm chập, rò rỉ điện – những nguyên nhân chính gây sự cố và tai nạn lao động. Cơ cấu kẹp dây chắc chắn, dù là vít, lò xo hay push-in, đều đảm bảo tiếp xúc tốt, giảm thiểu phát nhiệt tại điểm nối, ngăn chặn nguy cơ hồ quang và cháy nổ trong tủ điện. Sử dụng terminal block đạt chuẩn quốc tế (IEC, UL) từ thanhthienphu.vn mang lại sự an tâm tuyệt đối cho người vận hành và bảo vệ tài sản của doanh nghiệp.
– Trong các tủ điều khiển hiện đại, không gian luôn là yếu tố then chốt. Terminal block mô-đun, đặc biệt là các dòng multi-level (nhiều tầng) hoặc slim (mỏng), cho phép tăng mật độ đấu nối trên cùng một chiều dài thanh DIN rail. Điều này giúp thu nhỏ kích thước tủ điện, tiết kiệm chi phí vỏ tủ và không gian lắp đặt, đặc biệt quan trọng trong các ứng dụng có không gian hạn chế.

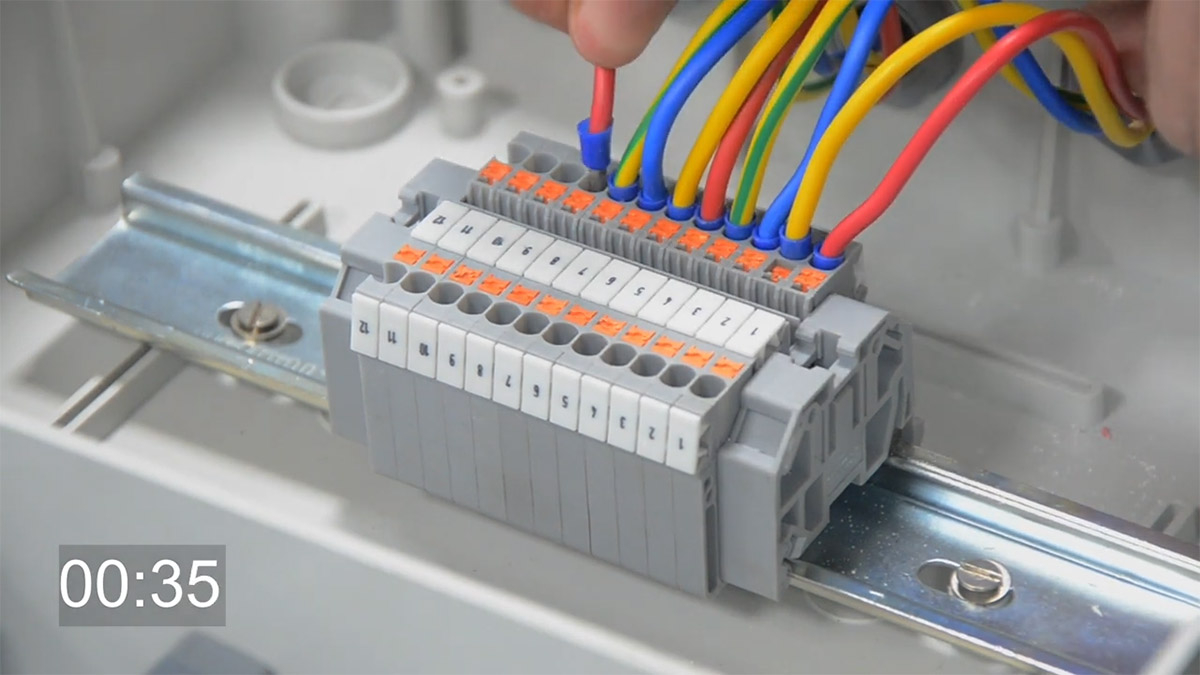

– Với terminal block, đặc biệt là loại push-in, việc lắp đặt trở nên nhanh chóng đến không ngờ. Chỉ cần tuốt dây và đẩy vào – tiết kiệm đến 50-70% thời gian so với siết vít. Việc kiểm tra, thay thế, sửa chữa cũng vô cùng thuận tiện. Chỉ cần tháo dây cần xử lý mà không ảnh hưởng đến các kết nối khác. Hệ thống nhãn đánh dấu rõ ràng giúp việc truy tìm và khắc phục sự cố trở nên đơn giản, giảm thiểu thời gian dừng máy. Đây là yếu tố then chốt giúp nâng cao hiệu suất làm việc của đội ngũ kỹ thuật.
– Môi trường công nghiệp thường khắc nghiệt với rung động, thay đổi nhiệt độ và độ ẩm. Terminal block chất lượng cao, nhất là loại kẹp lò xo và push-in, được thiết kế để duy trì lực kẹp ổn định bất chấp các yếu tố này. Kết nối không bị lỏng theo thời gian, đảm bảo tín hiệu và nguồn điện được truyền tải liên tục, không chập chờn, giảm thiểu lỗi hệ thống và chi phí bảo trì đột xuất. Vật liệu chống ăn mòn giúp kéo dài tuổi thọ thiết bị ngay cả trong môi trường khắc nghiệt.
– Sự đa dạng về chủng loại, kích thước, chức năng (nối dây thông thường, PE, cầu chì, cách ly, cảm biến,…) cho phép bạn lựa chọn chính xác loại terminal block phù hợp với từng ứng dụng cụ thể. Khả năng kết hợp các loại khác nhau trên cùng thanh DIN rail, cùng với các phụ kiện như cầu nhảy (jumpers), tấm chặn cuối (end plates), nhãn đánh dấu (markers) tạo ra sự linh hoạt tối đa trong thiết kế và thi công hệ thống điện.

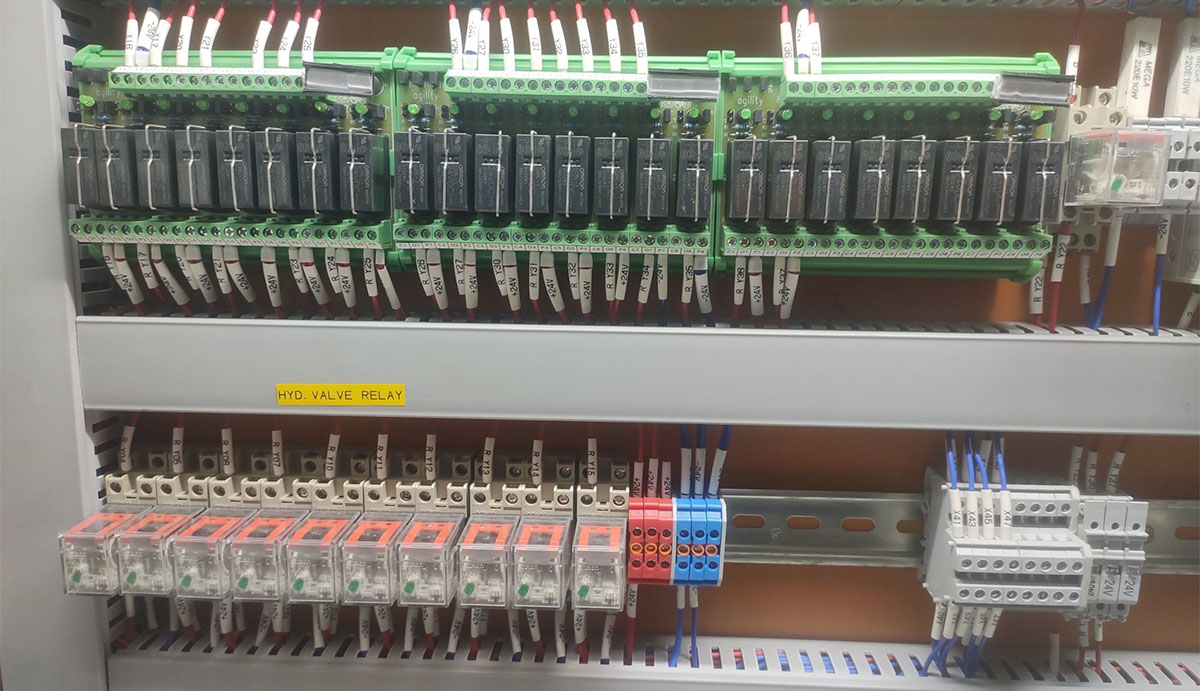

– Một tủ điện được đấu nối bằng terminal block chất lượng cao trông sẽ gọn gàng, ngăn nắp và chuyên nghiệp hơn rất nhiều so với các phương pháp đấu nối khác. Điều này không chỉ tạo ấn tượng tốt mà còn phản ánh sự đầu tư nghiêm túc vào chất lượng và an toàn của hệ thống..
5. Ứng dụng của Terminal Block
Sự linh hoạt, an toàn và hiệu quả đã giúp khối đấu nối (terminal block) trở thành một thành phần hạ tầng không thể thiếu trong vô số lĩnh vực và ứng dụng kỹ thuật. Bất cứ nơi nào yêu cầu kết nối dây điện một cách có tổ chức và đáng tin cậy, sự hiện diện của chúng là điều tất yếu.
Ứng dụng cốt lõi và chiếm tỷ trọng lớn nhất là trong các tủ điện công nghiệp và tự động hóa sản xuất. Tại đây, terminal block đóng vai trò như trung tâm thần kinh của hệ thống, thực hiện các chức năng thiết yếu như kết nối tín hiệu từ hàng loạt cảm biến (nhiệt độ, áp suất, tiệm cận) và thiết bị đầu vào (nút nhấn, công tắc hành trình) về bộ điều khiển logic khả trình (PLC) hoặc hệ thống DCS.
Đồng thời, chúng phân phối tín hiệu điều khiển từ PLC đến các cơ cấu chấp hành như contactor, relay, van điện từ, và phân phối nguồn cấp cho các thiết bị trong tủ. Trong các tủ động lực, các khối phân phối nguồn công suất lớn đảm nhận việc kết nối an toàn đến biến tần và động cơ, trong khi các terminal block PE màu xanh lá-vàng tạo thành một hệ thống tiếp địa đồng nhất.
Trong lĩnh vực hệ thống điện tòa nhà và tự động hóa tòa nhà (BMS), terminal block là nền tảng cho việc lắp đặt các tủ điện tổng (MSB) và tủ phân phối tầng (DB). Đối với các hệ thống quản lý tòa nhà thông minh, chúng kết nối và tích hợp các hệ thống con như HVAC (điều hòa không khí, thông gió), chiếu sáng, an ninh và báo cháy, cho phép việc quản lý tập trung và hiệu quả.

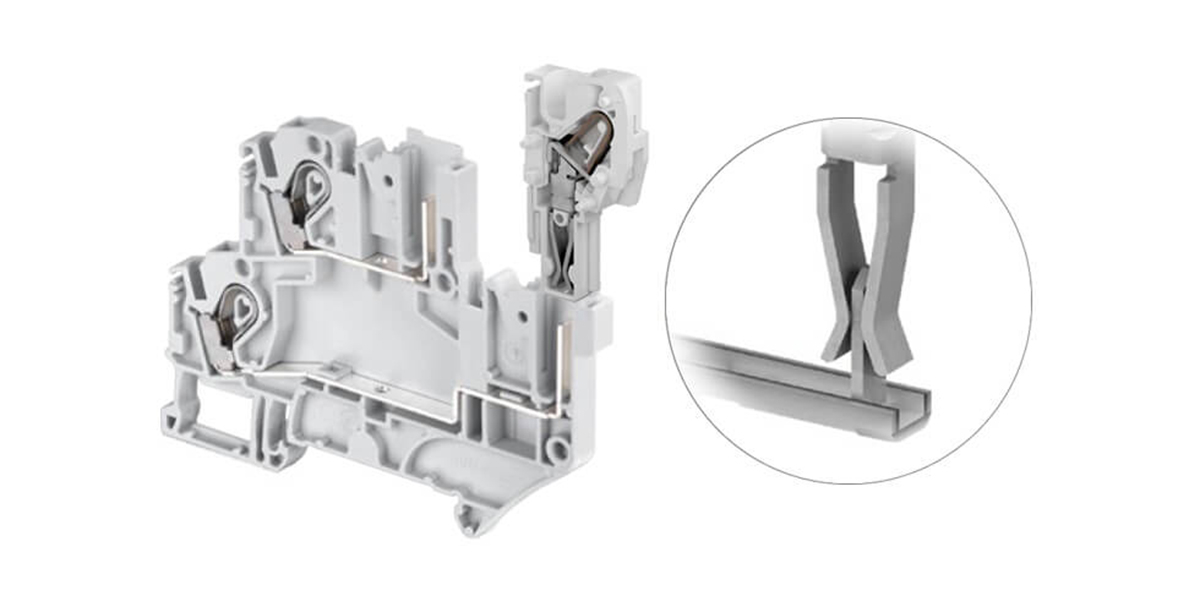

Các loại terminal block cắm rút (pluggable) đặc biệt hữu ích cho việc bảo trì, ví dụ như cho phép thay thế nhanh các bộ điều khiển đèn DALI mà không làm gián đoạn hoạt động của cả khu vực.
Ngành năng lượng cũng là một lĩnh vực ứng dụng quan trọng, với những yêu cầu kỹ thuật đặc thù. Trong các nhà máy điện và trạm biến áp, chúng được dùng để kết nối các thiết bị đo lường, relay bảo vệ và hệ thống SCADA. Đối với ngành năng lượng tái tạo, các terminal block chuyên dụng có khả năng chịu điện áp DC cao (lên đến 1500V) là bắt buộc trong các tủ combiner box của hệ thống điện mặt trời. Trong ngành dầu khí, các khu vực nguy hiểm đòi hỏi phải sử dụng các loại terminal block đạt chứng nhận chống cháy nổ (ATEX/Ex) để đảm bảo an toàn tuyệt đối.
Ngoài ra, terminal block còn có mặt trong nhiều ngành khác như giao thông vận tải, nơi chúng phải đáp ứng yêu cầu chống rung động cực kỳ nghiêm ngặt trên tàu hỏa và tàu điện ngầm. Trong lĩnh vực viễn thông, các loại terminal block chuyên dụng như IDC thường được sử dụng trong các phiến đấu dây (patch panel) để kết nối nhanh chóng và hiệu quả.
6. Hướng dẫn lựa chọn Terminal Block
Việc lựa chọn đúng loại terminal block là yếu tố then chốt đảm bảo hệ thống điện hoạt động ổn định, an toàn và hiệu quả về chi phí. Với kinh nghiệm dày dạn trong ngành, thanhthienphu.vn xin chia sẻ quy trình lựa chọn chi tiết, giúp các kỹ sư, kỹ thuật viên và quản lý kỹ thuật đưa ra quyết định sáng suốt nhất:
Bước 1: Phân tích các yêu cầu ứng dụng

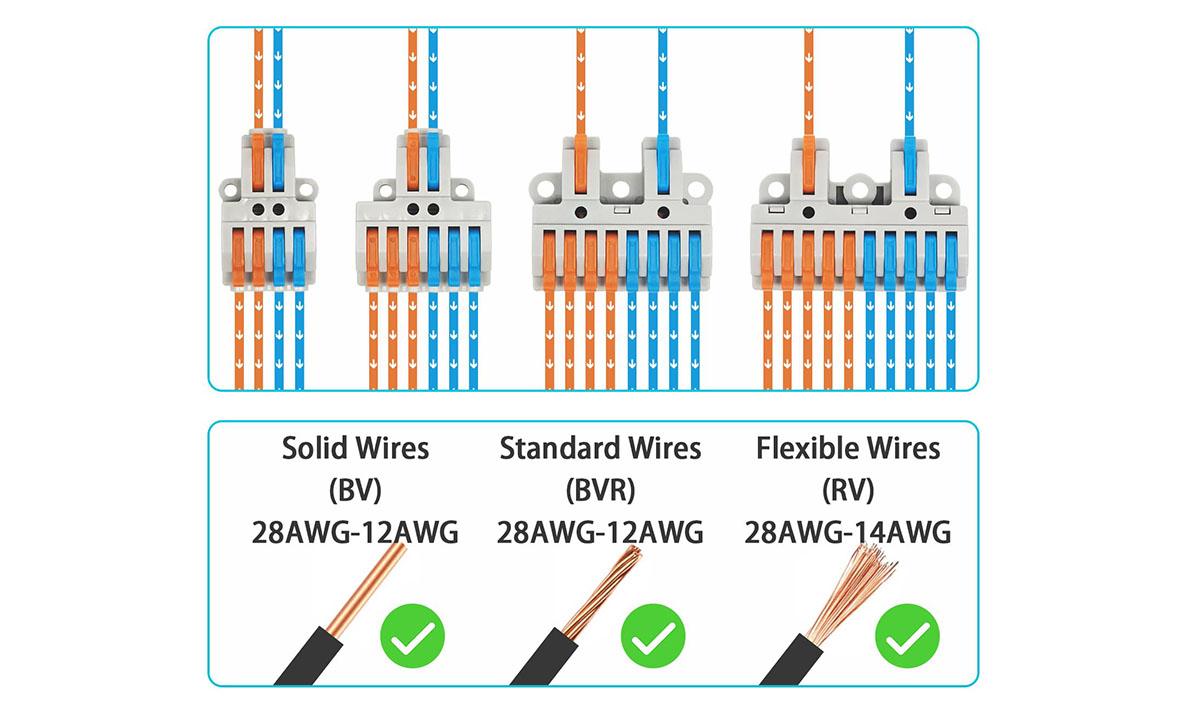

Đây là giai đoạn nền tảng, bao gồm việc xác định các thông số kỹ thuật cốt lõi. Về mặt điện, cần xác định điện áp và dòng điện định mức, đảm bảo các giá trị này phải cao hơn mức vận hành tối đa của mạch. Về mặt cơ học, cần phân tích loại dây dẫn (lõi cứng, bện, hay siêu mềm) và dải tiết diện dây (mm² hoặc AWG) để đảm bảo tương thích.
Môi trường hoạt động cũng phải được đánh giá kỹ lưỡng, bao gồm dải nhiệt độ, mức độ rung động, và sự hiện diện của các yếu tố nguy hiểm (hóa chất, nguy cơ cháy nổ), từ đó quyết định vật liệu và các chứng nhận cần thiết (ví dụ: ATEX). Cuối cùng, cần xác định các yêu cầu chức năng đặc biệt như bảo vệ mạch bằng cầu chì, khả năng cách ly, hay kết nối tiếp địa (PE).
Bước 2: Lựa chọn công nghệ kẹp phù hợp
Dựa trên các yêu cầu đã xác định, đặc biệt là về tốc độ lắp đặt và khả năng chống rung, công nghệ kẹp sẽ được lựa chọn. Công nghệ siết vít là giải pháp truyền thống, kinh tế, phù hợp cho các dây dẫn tiết diện lớn và môi trường ít rung động. Ngược lại, công nghệ kẹp lò xo và đặc biệt là Push-in là lựa chọn tối ưu cho các ứng dụng đòi hỏi tốc độ lắp đặt cao, khả năng chống rung động tuyệt vời và độ tin cậy kết nối lâu dài, phổ biến trong các hệ thống tự động hóa hiện đại.
Bước 3: Đánh giá kích thước và mật độ đấu nối
Các yếu tố vật lý như chiều rộng của từng khối và khả năng xếp chồng nhiều tầng (multi-level) được xem xét để tối ưu hóa không gian trong tủ điện. Việc sử dụng các terminal block có chiều rộng hẹp hoặc nhiều tầng cho phép tăng mật độ đấu nối, một yêu cầu quan trọng trong các thiết kế tủ điều khiển phức tạp.
Bước 4: Kiểm tra sự tuân thủ tiêu chuẩn và chứng nhận
Cần đảm bảo sản phẩm được lựa chọn tuân thủ các tiêu chuẩn an toàn và hiệu suất quốc tế như IEC 60947, UL 1059, và các chứng nhận khu vực như CE. Đối với các ứng dụng đặc thù, các chứng nhận chuyên ngành như ATEX (chống cháy nổ) hoặc DNV GL (hàng hải) là bắt buộc để đảm bảo an toàn và khả năng tương thích.
Bước 5: Lựa chọn nhà sản xuất và nhà cung cấp
Ưu tiên các nhà sản xuất có uy tín quốc tế về chất lượng và đầu tư vào nghiên cứu phát triển. Việc lựa chọn một nhà cung cấp đáng tin cậy sẽ đảm bảo tính xác thực của sản phẩm, tránh được hàng giả, kém chất lượng và nhận được sự hỗ trợ kỹ thuật cần thiết.
Bước 6: Xem xét tổng chi phí sở hữu (TCO)
Quyết định cuối cùng nên dựa trên tổng chi phí sở hữu, bao gồm chi phí mua ban đầu, chi phí nhân công lắp đặt, chi phí bảo trì dự kiến, và chi phí rủi ro do sự cố. Một sản phẩm có giá ban đầu cao hơn nhưng giúp tiết kiệm đáng kể thời gian lắp đặt và tăng độ tin cậy hệ thống thường mang lại lợi ích kinh tế lớn hơn trong dài hạn.
7. Tham khảo Terminal Block chính hãng tại Thanh Thiên Phú
Khi lựa chọn terminal block, bạn không chỉ cần một sản phẩm chất lượng mà còn cần một đối tác thấu hiểu và đáng tin cậy. Thanhthienphu.vn tự hào là điểm đến lý tưởng, nơi cung cấp giải pháp toàn diện và đồng hành cùng thành công của bạn với những ưu thế rõ rệt:
Với đội ngũ kỹ sư có chuyên môn sâu và kinh nghiệm thực tiễn, chúng tôi cung cấp dịch vụ tư vấn kỹ thuật chuyên sâu, giúp khách hàng lựa chọn chính xác loại khối đấu nối tối ưu cho từng ứng dụng cụ thể về mặt hiệu suất và chi phí. Cam kết về chất lượng được thể hiện qua việc chỉ cung cấp các sản phẩm chính hãng từ những thương hiệu hàng đầu thế giới, với một danh mục đa dạng về công nghệ kết nối và chức năng, đáp ứng các yêu cầu kỹ thuật khắt khe nhất.
Bên cạnh mức giá cạnh tranh, giá trị chúng tôi mang lại còn nằm ở sự hỗ trợ toàn diện từ giai đoạn tư vấn ban đầu đến dịch vụ hậu mãi, nhằm đảm bảo sự vận hành ổn định và hiệu quả lâu dài cho hệ thống của khách hàng. Sự kết hợp này khẳng định vai trò của chúng tôi như một đối tác đáng tin cậy, mang lại sự an tâm về chất lượng và hiệu quả.
