Giảm giá trực tiếp trên đơn hàng 6SL3244-0BB13-1PA1 G120 CU240E-2 DP-F, giải pháp biến tần Siemens tối ưu cho hệ thống điều khiển của bạn, nâng tầm hiệu suất và tiết kiệm năng lượng vượt trội.
Nâng cấp hệ thống điều khiển với bộ biến tần tiên tiến này, bạn sẽ cảm nhận sự khác biệt rõ rệt trong hoạt động sản xuất, đồng thời giảm thiểu chi phí vận hành đáng kể. thanhthienphu.vn hân hạnh mang đến giải pháp bộ điều khiển G120 CU240E-2 DP-F này, cùng sự tư vấn tận tâm và chuyên nghiệp.

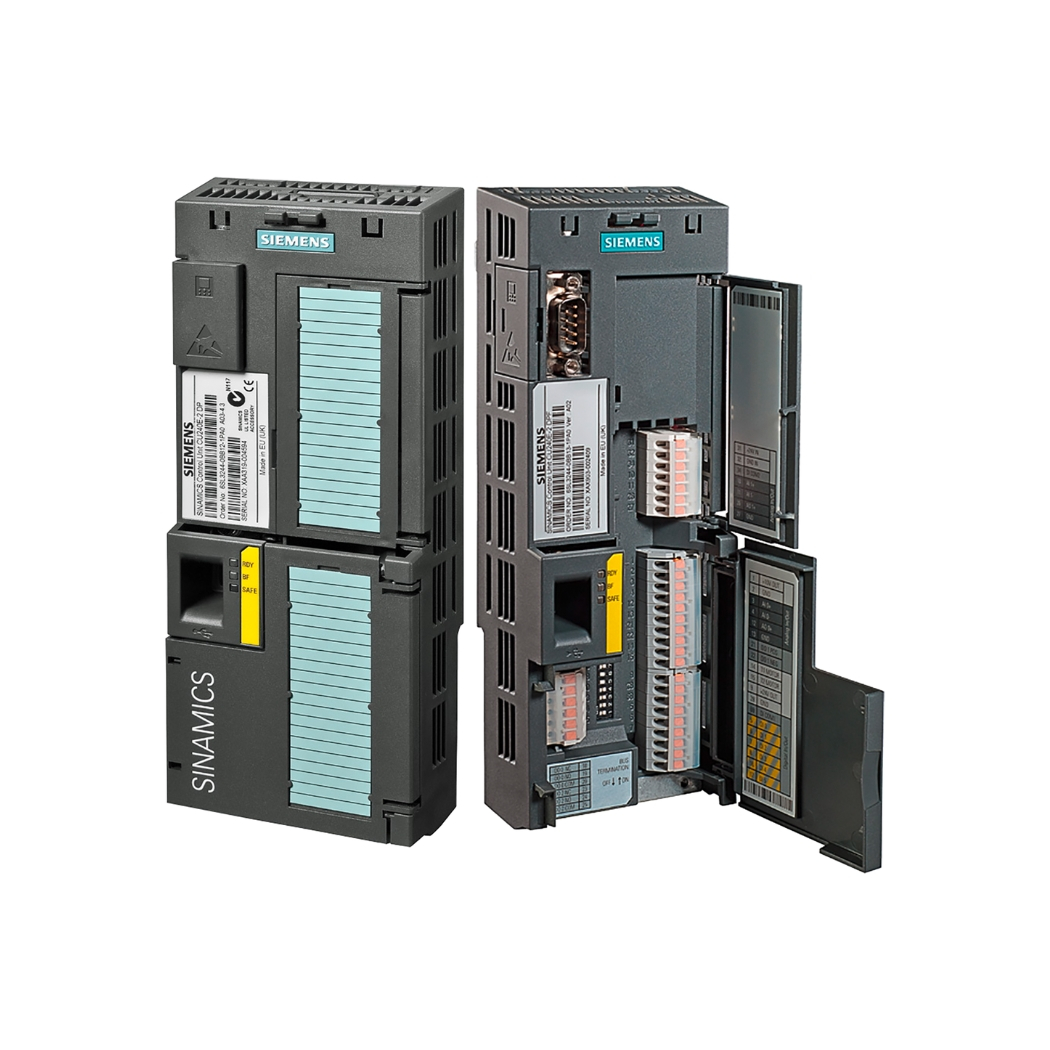

1. Thông tin chi tiết về 6SL3244-0BB13-1PA1 G120 CU240E-2 DP-F
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6SL3244-0BB13-1PA1 |
| Dòng sản phẩm | SINAMICS G120 |
| Khối điều khiển | CU240E-2 DP-F |
| Chức năng chính | Điều khiển tốc độ động cơ không đồng bộ ba pha |
| Điện áp đầu vào | 3AC 380 V – 480 V +10% / -10% |
| Tần số đầu vào | 47 Hz – 63 Hz |
| Dòng điện đầu ra | Tùy thuộc vào công suất động cơ (tham khảo tài liệu kỹ thuật) |
| Công suất đầu ra | Tùy thuộc vào công suất động cơ (tham khảo tài liệu kỹ thuật) |
| Cấp bảo vệ | IP20 |
| Giao thức truyền thông | PROFIBUS DP |
| Nhiệt độ môi trường hoạt động | -10°C đến +50°C (không ngưng tụ) |
| Độ ẩm môi trường hoạt động | 5% đến 95% (không ngưng tụ) |
| Kích thước | Tùy thuộc vào Frame Size (tham khảo tài liệu kỹ thuật) |
| Trọng lượng | Tùy thuộc vào Frame Size (tham khảo tài liệu kỹ thuật) |
| Tiêu chuẩn | CE, UL, cUL, EAC, RCM, RoHS |
| Nhà sản xuất | Siemens |
| Bảo hành | 12 tháng |
| Giá bán | Liên hệ |
2. Cấu tạo 6SL3244-0BB13-1PA1 G120 CU240E-2 DP-F
Khối điều khiển CU240E-2 DP-F:
Được xem là bộ não của biến tần, khối điều khiển CU240E-2 DP-F đảm nhiệm vai trò xử lý tín hiệu, điều khiển và giám sát toàn bộ hoạt động của biến tần. Khối này tích hợp nhiều cổng giao tiếp, bao gồm cả PROFIBUS DP, cho phép kết nối dễ dàng với các hệ thống điều khiển trung tâm như PLC, HMI.
Khối công suất:
Khối công suất là nơi thực hiện việc biến đổi điện áp và tần số, cung cấp nguồn điện phù hợp cho động cơ. Các linh kiện bán dẫn công suất cao được sử dụng để đảm bảo hiệu suất và độ tin cậy.
Hệ thống làm mát:
Để đảm bảo biến tần hoạt động ổn định trong môi trường công nghiệp, hệ thống làm mát được thiết kế để giải nhiệt hiệu quả cho các linh kiện bên trong.
Các cổng kết nối:
Biến tần 6SL3244-0BB13-1PA1 được trang bị đầy đủ các cổng kết nối cần thiết, bao gồm:
- Cổng kết nối nguồn: Cấp nguồn điện 3 pha cho biến tần.
- Cổng kết nối động cơ: Kết nối với động cơ cần điều khiển.
- Cổng kết nối tín hiệu điều khiển: Nhận tín hiệu điều khiển từ các thiết bị ngoại vi như PLC, cảm biến.
- Cổng giao tiếp truyền thông: PROFIBUS DP để kết nối với hệ thống điều khiển trung tâm.
- Cổng kết nối encoder (tùy chọn): Kết nối với encoder để phản hồi tốc độ và vị trí của động cơ, giúp điều khiển chính xác hơn.
3. Các tính năng chính của 6SL3244-0BB13-1PA1 G120 CU240E-2 DP-F
Điều khiển V/f và Vector Control:
Biến tần G120 CU240E-2 DP-F cung cấp cả hai chế độ điều khiển:
- Điều khiển V/f (Voltage/Frequency): Phương pháp điều khiển đơn giản, phù hợp với các ứng dụng không yêu cầu độ chính xác cao về tốc độ và moment.
- Vector Control (Điều khiển vector): Phương pháp điều khiển tiên tiến, cho phép điều khiển chính xác tốc độ và moment của động cơ, ngay cả ở tốc độ thấp.
Chức năng bảo vệ toàn diện:
Biến tần được trang bị đầy đủ các chức năng bảo vệ, đảm bảo an toàn cho cả hệ thống và người vận hành:
- Bảo vệ quá dòng, quá áp, thấp áp.
- Bảo vệ quá nhiệt, quá tải.
- Bảo vệ mất pha, lệch pha.
- Bảo vệ chạm đất.
- Chức năng an toàn tích hợp (STO, SS1, SBC, SLS, SDI, SSM) – Tùy chọn.
Tích hợp sẵn bộ lọc EMC:
Bộ lọc EMC (Electromagnetic Compatibility) giúp giảm thiểu nhiễu điện từ, đảm bảo biến tần hoạt động ổn định và không gây ảnh hưởng đến các thiết bị khác.
Chức năng tiết kiệm năng lượng:
- Chế độ ECO: Tự động điều chỉnh điện áp và tần số để tối ưu hóa hiệu suất sử dụng năng lượng.
- Chức năng tái tạo năng lượng (tùy chọn): Thu hồi năng lượng phanh của động cơ và trả lại lưới điện, giúp tiết kiệm điện năng đáng kể.
Dễ dàng cài đặt và vận hành:
- Giao diện người dùng thân thiện, dễ sử dụng.
- Phần mềm STARTER hỗ trợ cài đặt, cấu hình và chẩn đoán lỗi.
- Tài liệu hướng dẫn chi tiết, dễ hiểu.
Khả năng mở rộng linh hoạt:
Biến tần 6SL3244-0BB13-1PA1 cho phép mở rộng chức năng bằng cách sử dụng các module tùy chọn, đáp ứng nhu cầu đa dạng của các ứng dụng khác nhau.
4. Hướng dẫn kết nối 6SL3244-0BB13-1PA1 G120 CU240E-2 DP-F với phần mềm
Chuẩn bị:
- Máy tính cài đặt phần mềm STARTER (có thể tải về từ trang web của Siemens).
- Cáp kết nối USB hoặc Ethernet (tùy thuộc vào loại cổng giao tiếp trên biến tần và máy tính).
- Biến tần 6SL3244-0BB13-1PA1 G120 CU240E-2 DP-F.
- Nguồn điện đã được kết nối và bật.
Các bước kết nối:
- Kết nối cáp: Kết nối cáp từ cổng giao tiếp trên biến tần (ví dụ: cổng USB) đến cổng tương ứng trên máy tính.
- Mở phần mềm STARTER: Khởi động phần mềm STARTER trên máy tính.
- Chọn loại kết nối: Trong phần mềm, chọn loại kết nối phù hợp (USB hoặc Ethernet).
- Tìm kiếm thiết bị: STARTER sẽ tự động tìm kiếm các thiết bị biến tần đang kết nối. Nếu không tìm thấy, hãy kiểm tra lại kết nối cáp và đảm bảo biến tần đã được cấp nguồn.
- Chọn thiết bị: Khi STARTER tìm thấy biến tần, hãy chọn đúng model 6SL3244-0BB13-1PA1 G120 CU240E-2 DP-F trong danh sách.
- Kết nối: Nhấn nút “Connect” để thiết lập kết nối giữa phần mềm và biến tần.
- Hoàn tất quá trình kết nối: Đèn báo kết nối trên biến tần thường báo hiệu bằng màu xanh lục ổn định.
5. Cách lập trình 6SL3244-0BB13-1PA1 G120 CU240E-2 DP-F
Phần mềm STARTER cung cấp một giao diện trực quan, cho phép bạn dễ dàng cấu hình và lập trình biến tần theo nhu cầu ứng dụng:
Cài đặt thông số cơ bản:
- Thông số động cơ: Điện áp, dòng điện, công suất, tốc độ định mức, hệ số công suất.
- Thông số ứng dụng: Chế độ điều khiển (V/f hoặc Vector), thời gian tăng tốc/giảm tốc, giới hạn dòng điện, giới hạn moment.
- Thông số truyền thông: Địa chỉ PROFIBUS, tốc độ truyền.
Cấu hình chức năng nâng cao:
- Chức năng bảo vệ: Thiết lập các ngưỡng bảo vệ quá dòng, quá áp, quá nhiệt…
- Chức năng tiết kiệm năng lượng: Kích hoạt chế độ ECO, cấu hình chức năng tái tạo năng lượng (nếu có).
- Chức năng an toàn: Cấu hình các chức năng an toàn tích hợp (STO, SS1, SBC, SLS, SDI, SSM) – nếu có.
Tạo chương trình điều khiển (tùy chọn):
STARTER cho phép bạn tạo các chương trình điều khiển đơn giản bằng ngôn ngữ CFC (Continuous Function Chart). Bạn có thể sử dụng các khối chức năng có sẵn để thực hiện các tác vụ như:
- Khởi động/dừng động cơ.
- Thay đổi tốc độ động cơ.
- Đảo chiều quay động cơ.
- Xử lý tín hiệu từ cảm biến.
Lưu và tải chương trình:
Sau khi hoàn tất việc cấu hình và lập trình, bạn có thể lưu chương trình vào bộ nhớ của biến tần. Bạn cũng có thể tải chương trình từ biến tần lên máy tính để sao lưu hoặc chỉnh sửa.
6. Khắc phục một số lỗi thường gặp với 6SL3244-0BB13-1PA1 G120 CU240E-2 DP-F
| Mã lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| F0001 | Quá dòng | Kiểm tra tải, kiểm tra thông số động cơ, kiểm tra kết nối động cơ, giảm thời gian tăng tốc. |
| F0002 | Quá áp | Kiểm tra điện áp lưới, kiểm tra thông số động cơ. |
| F0003 | Thấp áp | Kiểm tra điện áp lưới, kiểm tra kết nối nguồn. |
| F0004 | Quá nhiệt biến tần | Kiểm tra hệ thống làm mát, kiểm tra nhiệt độ môi trường, giảm tải. |
| F0005 | Quá tải | Kiểm tra tải, kiểm tra thông số động cơ, giảm thời gian tăng tốc. |
| F0070 | Lỗi truyền thông PROFIBUS | Kiểm tra kết nối cáp PROFIBUS, kiểm tra địa chỉ PROFIBUS, kiểm tra tốc độ truyền. |
| F0100 | Lỗi CPU | Tắt nguồn biến tần, đợi vài phút rồi bật lại. Nếu lỗi vẫn còn, liên hệ với bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn (hotline: 08.12.77.88.99). |
| F0105 | Lỗi bộ nhớ | Tắt nguồn biến tần, đợi vài phút rồi bật lại. Nếu lỗi vẫn còn, liên hệ với bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn (hotline: 08.12.77.88.99). |
7. Liên hệ thanhthienphu.vn để được tư vấn
Đừng chần chừ nữa! Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường chinh phục hiệu suất và thành công. Chúng tôi không chỉ cung cấp sản phẩm 6SL3244-0BB13-1PA1 G120 CU240E-2 DP-F chính hãng, chất lượng cao, mà còn mang đến:
- Tư vấn chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm của thanhthienphu.vn sẽ lắng nghe nhu cầu của bạn, phân tích kỹ lưỡng hệ thống hiện tại và đưa ra giải pháp tối ưu nhất.
- Hỗ trợ kỹ thuật tận tâm: Chúng tôi luôn sẵn sàng giải đáp mọi thắc mắc, hỗ trợ bạn trong quá trình cài đặt, vận hành và bảo trì thiết bị.
- Dịch vụ hậu mãi chu đáo: thanhthienphu.vn cam kết mang đến dịch vụ bảo hành, bảo trì nhanh chóng, chuyên nghiệp, đảm bảo hệ thống của bạn luôn hoạt động trong tình trạng tốt nhất.
- Giá cả cạnh tranh: Chúng tôi luôn nỗ lực mang đến cho bạn mức giá tốt nhất, cùng nhiều chương trình ưu đãi hấp dẫn.
- Giải pháp tài chính linh hoạt: Hỗ trợ trả góp với lãi suất ưu đãi, giúp bạn dễ dàng sở hữu thiết bị mà không gặp áp lực về tài chính.
Hãy liên hệ ngay với thanhthienphu.vn qua hotline 08.12.77.88.99 hoặc truy cập website thanhthienphu.vn để được tư vấn và nhận báo giá chi tiết.
Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
thanhthienphu.vn – Nơi niềm tin được gửi trọn, nơi công nghệ tạo nên sự khác biệt!
