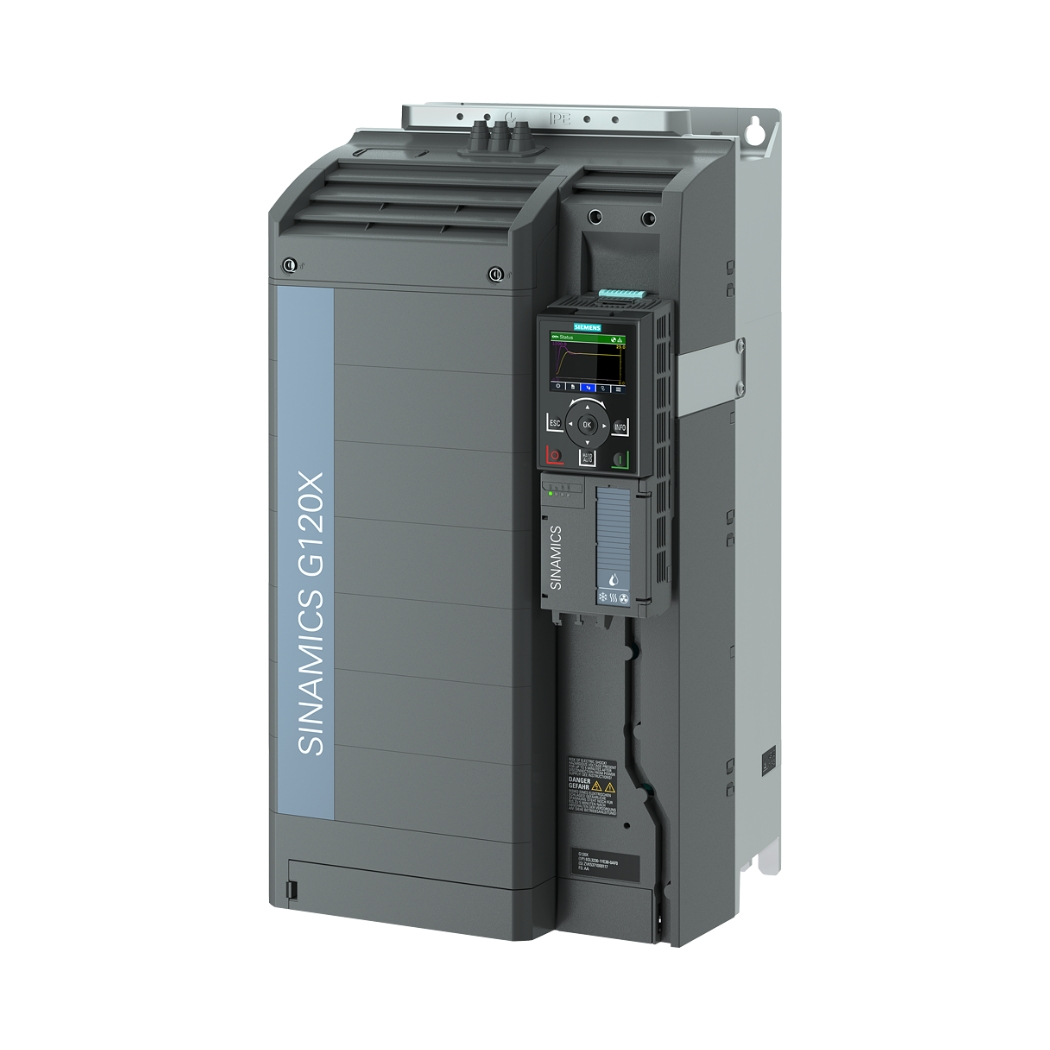

6SL3220-2YE46-0AB0 SINAMICS G120X 3AC 110KW, giải pháp biến tần mạnh mẽ, tối ưu hóa hiệu suất cho hệ thống của bạn, đã sẵn sàng tại thanhthienphu.vn. Biến tần, bộ điều khiển động cơ này sẽ nâng tầm quy trình vận hành, mang lại sự ổn định và tiết kiệm năng lượng đáng kể.
1. Thông Tin Chi Tiết Về Sản Phẩm 6SL3220-2YE46-0AB0
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6SL3220-2YE46-0AB0 |
| Dòng sản phẩm | SINAMICS G120X |
| Công suất | 110 kW (150 HP) |
| Điện áp đầu vào | 3AC 380 V – 480 V +10% / -20% |
| Tần số đầu vào | 47 Hz – 63 Hz |
| Dòng điện đầu vào | 196 A |
| Điện áp đầu ra | 0 – Điện áp đầu vào |
| Dải tần số đầu ra | 0 Hz – 550 Hz |
| Dòng điện đầu ra | 210 A |
| Quá tải | 110% trong 60 giây, 150% trong 3 giây |
| Hiệu suất | Lên đến 98% |
| Cấp bảo vệ | IP20 (Tùy chọn IP55) |
| Nhiệt độ hoạt động | -20°C đến +45°C (giảm công suất khi nhiệt độ cao hơn) |
| Giao thức truyền thông | PROFINET, PROFIBUS DP, EtherNet/IP, Modbus TCP, USS |
| Chức năng bảo vệ | Quá dòng, quá áp, thấp áp, quá nhiệt, mất pha, chạm đất, ngắn mạch |
| Ứng dụng | Bơm, quạt, máy nén, băng tải, máy nghiền, máy đùn, và các ứng dụng công nghiệp khác |
| Kích thước (Cao x Rộng x Sâu) | 952 mm x 380 mm x 395 mm |
| Khối lượng | 93 kg |
| Tiêu chuẩn | CE, UL, cUL, EAC, RCM, RoHS |
2. Cấu Tạo Sản Phẩm 6SL3220-2YE46-0AB0
- Khối công suất (Power Module): Sử dụng công nghệ IGBT (Insulated Gate Bipolar Transistor) tiên tiến, cho phép đóng cắt nhanh và hiệu quả, giảm thiểu tổn thất điện năng.
- Bộ vi xử lý trung tâm (Control Unit): Điều khiển toàn bộ hoạt động của biến tần, xử lý các thuật toán điều khiển phức tạp, đảm bảo đáp ứng nhanh và chính xác.
- Mạch điều khiển (Control Circuit): Nhận tín hiệu từ bộ vi xử lý và điều khiển các IGBT trong khối công suất, tạo ra điện áp và tần số đầu ra mong muốn.
- Hệ thống tản nhiệt (Cooling System): Đảm bảo nhiệt độ hoạt động ổn định, kéo dài tuổi thọ của các linh kiện điện tử. Sử dụng quạt và tản nhiệt bằng nhôm.
- Bộ lọc đầu vào (Input Filter): Giảm nhiễu điện từ (EMI) và sóng hài, bảo vệ biến tần và các thiết bị khác trong hệ thống.
- Bộ lọc đầu ra (Output Filter): (Tùy chọn) Cải thiện chất lượng điện áp đầu ra, giảm sóng hài và bảo vệ động cơ.
- Màn hình hiển thị và bàn phím (Operator Panel): (Tùy chọn) Cho phép người dùng theo dõi các thông số hoạt động, cài đặt và điều khiển biến tần.
- Cổng giao tiếp (Communication Ports): Hỗ trợ các giao thức truyền thông công nghiệp như PROFINET, PROFIBUS DP, EtherNet/IP, Modbus TCP, USS, cho phép kết nối với hệ thống điều khiển trung tâm và các thiết bị khác.
3. Các Tính Năng Chính Của Sản Phẩm 6SL3220-2YE46-0AB0
- Điều khiển Vector không cảm biến (Sensorless Vector Control): Cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ mà không cần cảm biến tốc độ, giảm chi phí và tăng độ tin cậy.
- Điều khiển V/f (Voltage/Frequency Control): Chế độ điều khiển đơn giản và phổ biến, phù hợp với nhiều loại động cơ và ứng dụng.
- Chế độ tiết kiệm năng lượng (ECO Mode): Tự động điều chỉnh điện áp và tần số đầu ra để tối ưu hóa hiệu suất và giảm thiểu tiêu thụ điện năng.
- Chức năng tự động dò thông số động cơ (Automatic Motor Identification): Tự động xác định các thông số của động cơ, giúp đơn giản hóa quá trình cài đặt và tối ưu hóa hiệu suất.
- Chức năng bảo vệ toàn diện: Bảo vệ động cơ và biến tần khỏi các sự cố như quá dòng, quá áp, thấp áp, quá nhiệt, mất pha, chạm đất, ngắn mạch.
- Khả năng kết nối mở rộng: Hỗ trợ nhiều giao thức truyền thông công nghiệp, cho phép kết nối dễ dàng với hệ thống điều khiển trung tâm và các thiết bị khác.
- Tích hợp sẵn các chức năng ứng dụng: Bao gồm các chức năng điều khiển bơm, quạt, máy nén, băng tải, và nhiều ứng dụng khác.
- Chức năng khởi động mềm (Soft Start) và dừng mềm (Soft Stop): Giảm thiểu ứng suất cơ học và điện áp trên động cơ và hệ thống, kéo dài tuổi thọ thiết bị.
- Chức năng điều khiển đa động cơ(Multi Motor Control): Một biến tần có thể điều khiển nhiều động cơ.
- Chức năng PID tích hợp: Điều khiển chính xác các quá trình như áp suất, lưu lượng, nhiệt độ.
4. Hướng Dẫn Kết Nối Sản Phẩm 6SL3220-2YE46-0AB0 Với Phần Mềm
Lựa chọn phần mềm: Siemens cung cấp các phần mềm miễn phí và trả phí để kết nối và cấu hình SINAMICS G120X, bao gồm:
- STARTER: Phần mềm miễn phí, cung cấp các công cụ cơ bản để cài đặt, cấu hình và chẩn đoán biến tần.
- Startdrive: Phần mềm tích hợp trong TIA Portal (Totally Integrated Automation Portal), cung cấp các tính năng nâng cao hơn, cho phép tích hợp biến tần vào hệ thống tự động hóa tổng thể.
- SINAMICS DCC: Dùng cho các ứng dụng, điều khiển phức tạp.
Chuẩn bị cáp kết nối: Sử dụng cáp USB hoặc cáp Ethernet (tùy thuộc vào giao thức truyền thông được hỗ trợ bởi biến tần và máy tính).
Cài đặt phần mềm: Tải phần mềm từ trang web của Siemens và cài đặt trên máy tính.
Kết nối cáp: Kết nối cáp từ biến tần đến máy tính.
Thiết lập kết nối: Mở phần mềm, chọn loại biến tần (6SL3220-2YE46-0AB0 SINAMICS G120X) và thiết lập các thông số kết nối (cổng COM, địa chỉ IP, tốc độ truyền…).
Kiểm tra kết nối: Sau khi thiết lập kết nối, kiểm tra xem phần mềm có thể giao tiếp với biến tần hay không.
Cấu hình ban đầu: Sử dụng phần mềm để cấu hình các thông số cơ bản cho biến tần, chẳng hạn như thông số động cơ, chế độ điều khiển, giới hạn dòng điện, điện áp…
5. Cách Lập Trình Sản Phẩm 6SL3220-2YE46-0AB0
Mở dự án (Project): Tạo một dự án mới hoặc mở một dự án hiện có trong phần mềm.
Thêm biến tần: Thêm biến tần 6SL3220-2YE46-0AB0 SINAMICS G120X vào dự án.
Cấu hình phần cứng: Cấu hình các thông số phần cứng của biến tần, chẳng hạn như loại động cơ, điện áp, dòng điện…
Lập trình: Sử dụng các khối chức năng (Function Blocks) có sẵn trong phần mềm hoặc viết mã lệnh (nếu cần) để tạo ra chương trình điều khiển mong muốn.
- Các khối chức năng cơ bản bao gồm: điều khiển tốc độ, điều khiển mô-men xoắn, điều khiển vị trí, PID, ramp-function generator…
- Có thể tạo các chương trình điều khiển phức tạp bằng cách kết hợp các khối chức năng và sử dụng các biến, hằng số, biểu thức…
Tải chương trình xuống biến tần: Sau khi hoàn thành việc lập trình, tải chương trình xuống biến tần.
Kiểm tra và chạy thử: Kiểm tra chương trình và chạy thử để đảm bảo biến tần hoạt động đúng như mong muốn.
Điều chỉnh và tối ưu hóa: Điều chỉnh các thông số và tối ưu hóa chương trình để đạt được hiệu suất tốt nhất.
6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6SL3220-2YE46-0AB0
| Mã lỗi | Mô tả lỗi | Nguyên nhân có thể | Giải pháp khắc phục |
|---|---|---|---|
| F0001 | Quá dòng (Overcurrent) | Động cơ bị quá tải, ngắn mạch đầu ra, thời gian tăng tốc quá ngắn, thông số động cơ không chính xác. | Kiểm tra tải động cơ, kiểm tra cáp đầu ra, tăng thời gian tăng tốc, kiểm tra và nhập lại thông số động cơ. |
| F0002 | Quá áp (Overvoltage) | Điện áp lưới quá cao, điện áp DC link quá cao (do năng lượng tái sinh từ động cơ), thời gian giảm tốc quá ngắn. | Kiểm tra điện áp lưới, kiểm tra bộ hãm (nếu có), tăng thời gian giảm tốc. |
| F0003 | Thấp áp (Undervoltage) | Điện áp lưới quá thấp, mất điện tạm thời. | Kiểm tra điện áp lưới, kiểm tra nguồn cấp. |
| F0004 | Quá nhiệt biến tần (Inverter Overtemperature) | Nhiệt độ môi trường quá cao, quạt làm mát bị hỏng, tản nhiệt bị bẩn. | Kiểm tra nhiệt độ môi trường, kiểm tra quạt làm mát, vệ sinh tản nhiệt. |
| F0005 | Quá nhiệt động cơ (Motor Overtemperature) | Động cơ bị quá tải, thông gió kém, cảm biến nhiệt độ động cơ bị lỗi (nếu có). | Kiểm tra tải động cơ, cải thiện thông gió, kiểm tra cảm biến nhiệt độ. |
| F0070 | Lỗi giao tiếp (Communication Fault) | Mất kết nối với bộ điều khiển, lỗi cáp, cài đặt thông số truyền thông không chính xác. | Kiểm tra kết nối cáp, kiểm tra cài đặt thông số truyền thông. |
| F0101 | Lỗi bộ nhớ (Memory Fault) | Lỗi bộ nhớ EEPROM hoặc RAM. | Liên hệ với bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn hoặc Siemens. |
