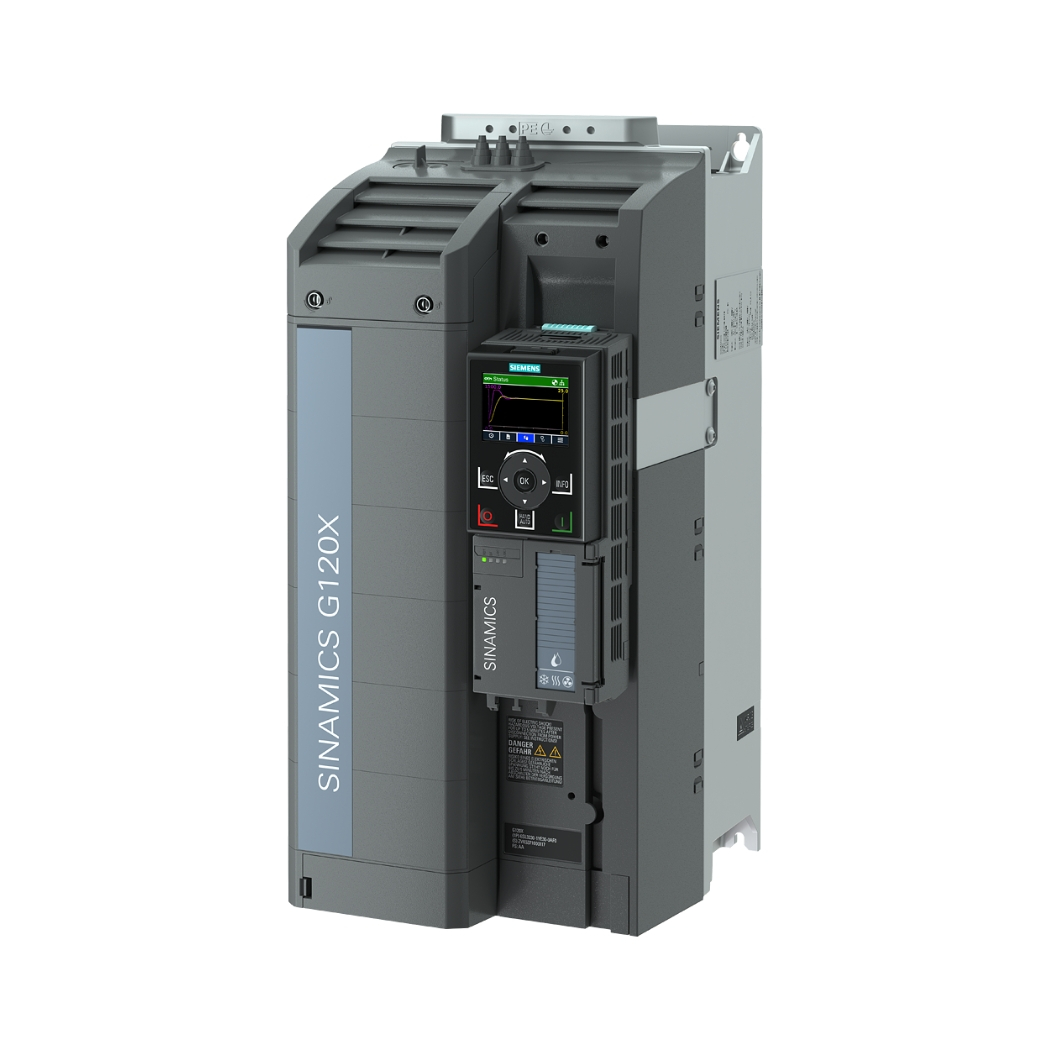

6SL3220-2YE36-0UB0 SINAMICS G120X 3AC 37KW, biến tần đa năng thế hệ mới từ Siemens, mang đến giải pháp truyền động tối ưu cho các ứng dụng bơm, quạt, máy nén trong nhiều ngành công nghiệp, giúp nâng cao hiệu suất, tiết kiệm năng lượng và vận hành bền bỉ.
Thanhthienphu.vn tự hào là nhà cung cấp uy tín, đồng hành cùng các kỹ sư, doanh nghiệp kiến tạo hệ thống truyền động hiệu quả, an toàn, và thân thiện với môi trường.
1. Thông Tin Chi Tiết Về Sản Phẩm 6SL3220-2YE36-0UB0
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6SL3220-2YE36-0UB0 |
| Dòng sản phẩm | SINAMICS G120X |
| Công suất | 37 kW (50 HP) |
| Điện áp đầu vào | 3 pha 380-480 V AC (-20% / +10%) |
| Tần số đầu vào | 47-63 Hz |
| Dòng điện đầu ra | 75 A |
| Tần số đầu ra | 0-550 Hz (điều khiển vector), 0-650 Hz (điều khiển V/f) |
| Chế độ điều khiển | V/f, Vector không cảm biến, Vector có cảm biến |
| Cấp bảo vệ | IP20 (tùy chọn IP55) |
| Nhiệt độ môi trường hoạt động | -20°C đến +45°C (không giảm công suất), lên đến +60°C (có giảm công suất) |
| Độ ẩm môi trường hoạt động | 5% đến 95% (không ngưng tụ) |
| Kích thước (Cao x Rộng x Sâu) | 470mm x 200mm x 237mm |
| Trọng lượng | 23 kg |
| Tiêu chuẩn | CE, UL, cUL, EAC, RCM, RoHS |
| Ứng dụng | Bơm, quạt, máy nén khí, băng tải, máy đùn, máy trộn, máy ly tâm,… |
2. Cấu Tạo Sản Phẩm 6SL3220-2YE36-0UB0
- Khối công suất (Power Module): Chứa các linh kiện bán dẫn công suất (IGBT) thực hiện chức năng biến đổi điện áp và tần số.
- Khối điều khiển (Control Unit): Bộ vi xử lý trung tâm, thực hiện các thuật toán điều khiển, giao tiếp với người dùng và các thiết bị ngoại vi.
- Bảng điều khiển (Operator Panel): Giao diện người dùng, cho phép cài đặt thông số, giám sát trạng thái hoạt động và xử lý lỗi. Có thể tháo rời hoặc gắn trên tủ điện.
- Các cổng kết nối: Cổng kết nối nguồn, động cơ, cảm biến, truyền thông (PROFINET, PROFIBUS, Ethernet/IP, Modbus RTU, USS).
- Quạt làm mát Giữ cho nhiệt độ của biến tần luôn ổn định, không quá nhiệt khi hoạt động.
3. Các Tính Năng Chính Của Sản Phẩm 6SL3220-2YE36-0UB0
Hiệu suất cao:
- Sử dụng công nghệ IGBT tiên tiến, giảm thiểu tổn hao năng lượng.
- Chế độ điều khiển vector không cảm biến (Sensorless Vector Control) cho phép điều khiển chính xác tốc độ và mô-men động cơ, ngay cả ở tốc độ thấp.
- Chế độ ECO tự động điều chỉnh điện áp và dòng điện để tối ưu hóa hiệu suất.
Tiết kiệm năng lượng:
- Chế độ ngủ/thức (Sleep/Wake-up) tự động tắt biến tần khi không có tải và khởi động lại khi cần thiết.
- Chức năng tự động điều chỉnh điện áp (Automatic Voltage Regulation – AVR) giúp giảm thiểu tổn thất điện năng do biến động điện áp lưới.
- Tích hợp bộ lọc EMC (Electromagnetic Compatibility) giảm thiểu nhiễu điện từ, đảm bảo chất lượng điện năng.
Độ tin cậy cao:
- Thiết kế chắc chắn, chịu được môi trường công nghiệp khắc nghiệt.
- Chức năng bảo vệ toàn diện: quá dòng, quá áp, quá tải, quá nhiệt, mất pha, chạm đất,…
- Tích hợp chức năng tự động khởi động lại (Auto Restart) sau khi mất điện.
Dễ dàng sử dụng:
- Giao diện người dùng trực quan, thân thiện.
- Tích hợp sẵn các ứng dụng bơm, quạt, máy nén khí.
- Hỗ trợ nhiều ngôn ngữ, bao gồm tiếng Việt.
Kết nối linh hoạt:
- Hỗ trợ nhiều giao thức truyền thông: PROFINET, PROFIBUS, Ethernet/IP, Modbus RTU, USS.
- Tích hợp sẵn cổng USB để kết nối với máy tính.
- Có thể kết nối với các hệ thống điều khiển trung tâm (SCADA, DCS).
Tính năng đặc biệt cho ứng dụng bơm, quạt, máy nén:
- Chức năng điều khiển đa bơm (Multi-pump Control) cho phép điều khiển đồng thời nhiều bơm.
- Chức năng điều khiển PID (Proportional-Integral-Derivative) tích hợp sẵn, giúp duy trì áp suất, lưu lượng ổn định.
- Chức năng phát hiện đường ống bị vỡ (Broken Pipe Detection).
- Chức năng chống xâm thực (Cavitation Protection).
4. Hướng Dẫn Kết Nối Sản Phẩm 6SL3220-2YE36-0UB0 Với Phần Mềm
Siemens cung cấp phần mềm STARTER và Startdrive để cấu hình, giám sát và chẩn đoán biến tần SINAMICS G120X.
- STARTER: Phần mềm truyền thống, hỗ trợ cấu hình offline và online.
- Startdrive: Tích hợp trong TIA Portal (Totally Integrated Automation Portal), nền tảng tự động hóa toàn diện của Siemens.
Các bước kết nối:
- Kết nối phần cứng: Kết nối cáp USB từ máy tính đến cổng USB trên biến tần.
- Cài đặt phần mềm: Tải và cài đặt phần mềm STARTER hoặc Startdrive từ trang web của Siemens.
- Thiết lập kết nối: Mở phần mềm, chọn loại biến tần (G120X) và cổng kết nối (USB).
- Tải cấu hình: Tải cấu hình từ biến tần lên máy tính (upload) hoặc tải cấu hình từ máy tính xuống biến tần (download).
- Cấu hình thông số: Thay đổi các thông số theo yêu cầu ứng dụng.
- Giám sát và chẩn đoán: Sử dụng các công cụ trong phần mềm để giám sát trạng thái hoạt động, xem các giá trị đo lường, và chẩn đoán lỗi.
5. Cách Lập Trình Sản Phẩm 6SL3220-2YE36-0UB0
SINAMICS G120X có thể được lập trình thông qua:
- Bảng điều khiển (BOP-2): Sử dụng các nút bấm và màn hình hiển thị để cài đặt thông số.
- Phần mềm STARTER/Startdrive: Giao diện đồ họa trực quan, cho phép cấu hình chi tiết và linh hoạt hơn.
- Truyền thông: Sử dụng các giao thức truyền thông như PROFINET, PROFIBUS để điều khiển và giám sát từ xa.
Các bước lập trình cơ bản:
- Chọn chế độ điều khiển: V/f, Vector không cảm biến, Vector có cảm biến.
- Cài đặt thông số động cơ: Điện áp, dòng điện, tần số, công suất, tốc độ định mức.
- Cài đặt thông số ứng dụng: Thời gian tăng/giảm tốc, giới hạn dòng điện, tần số,…
- Cài đặt thông số bảo vệ: Quá dòng, quá áp, quá tải,…
- Kiểm tra và chạy thử: Kiểm tra lại các thông số đã cài đặt, chạy thử ở tốc độ thấp và tăng dần.
6. Khắc Phục Một Số Lỗi Thường Gặp 6SL3220-2YE36-0UB0
| Mã lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| F0001 | Quá dòng | Kiểm tra tải, giảm tải, kiểm tra thông số động cơ, kiểm tra kết nối động cơ. |
| F0002 | Quá áp | Kiểm tra điện áp lưới, kiểm tra thông số biến tần. |
| F0003 | Quá tải | Giảm tải, kiểm tra thông số động cơ, kiểm tra thời gian tăng/giảm tốc. |
| F0004 | Quá nhiệt | Kiểm tra quạt làm mát, kiểm tra nhiệt độ môi trường, giảm tải. |
| F0070 | Lỗi truyền thông | Kiểm tra cáp kết nối, kiểm tra cài đặt truyền thông. |
| F0101 | Lỗi bộ nhớ | Tắt nguồn, đợi vài phút rồi bật lại. Nếu lỗi vẫn còn, liên hệ với nhà cung cấp hoặc trung tâm bảo hành. |
7. Liên Hệ Thanhthienphu.vn Để Được Tư Vấn
Bạn đã sẵn sàng để nâng cấp hệ thống truyền động của mình lên một tầm cao mới? Bạn muốn sở hữu ngay biến tần SINAMICS G120X 3AC 37KW (6SL3220-2YE36-0UB0) để trải nghiệm những lợi ích vượt trội mà nó mang lại?
Đừng chần chừ nữa! Hãy liên hệ ngay với thanhthienphu.vn – nhà cung cấp giải pháp tự động hóa hàng đầu tại Việt Nam – để được tư vấn và hỗ trợ tốt nhất:
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh
- Website: thanhthienphu.vn
Tại sao nên chọn thanhthienphu.vn?
- Sản phẩm chính hãng: Cam kết cung cấp biến tần SINAMICS G120X chính hãng Siemens, đầy đủ giấy tờ chứng nhận chất lượng (CO, CQ).
- Giá cả cạnh tranh: Luôn có chính sách giá tốt nhất cho khách hàng, đặc biệt là các kỹ sư, doanh nghiệp.
- Dịch vụ chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm, sẵn sàng tư vấn, hỗ trợ kỹ thuật 24/7.
- Bảo hành uy tín: Chế độ bảo hành chính hãng, nhanh chóng, tận tâm.
- Giao hàng toàn quốc: Vận chuyển nhanh chóng, an toàn đến mọi miền đất nước.
Hãy để thanhthienphu.vn đồng hành cùng bạn trên con đường thành công!
