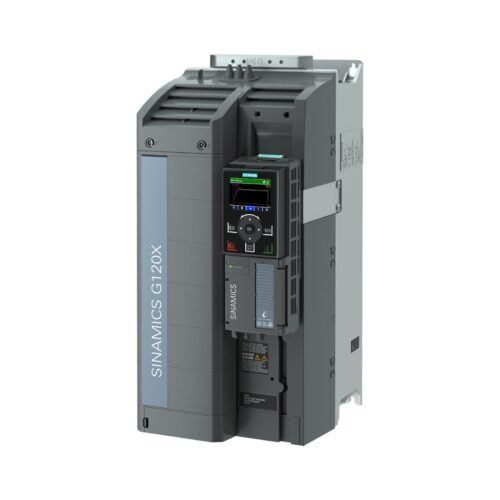

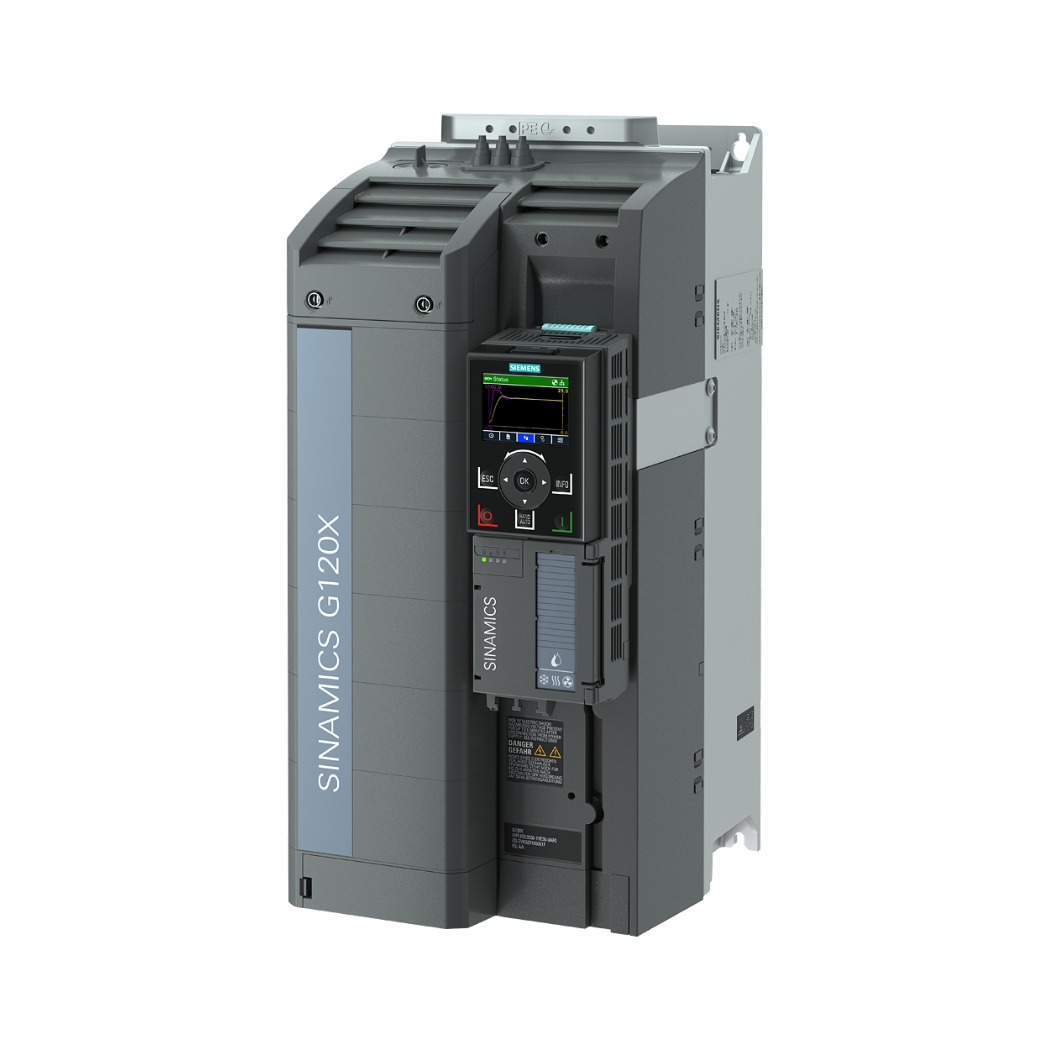

6SL3220-2YE36-0AB0 Biến tần G120X 3AC 37KW

6SL3220-2YE36-0AB0 SINAMICS G120X 3AC 37KW – Biến tần ưu việt cho hệ thống bơm, quạt, máy nén, mang lại giải pháp điều khiển động cơ mạnh mẽ, tiết kiệm năng lượng và vận hành bền bỉ.

Thanhthienphu.vn tự hào là nhà cung cấp biến tần Siemens chính hãng, mang đến cho bạn sự an tâm tuyệt đối về chất lượng và hiệu suất, cùng dịch vụ hỗ trợ kỹ thuật tận tâm, chuyên nghiệp, giúp bạn kiến tạo nên những kỳ quan trong công nghiệp.

1. Thông tin chi tiết về sản phẩm 6SL3220-2YE36-0AB0

2. Cấu tạo sản phẩm 6SL3220-2YE36-0AB0

• Khối công suất (Power Module): Trái tim của biến tần, nơi diễn ra quá trình biến đổi năng lượng điện. Khối này bao gồm các linh kiện bán dẫn công suất cao (IGBT), được làm mát bằng quạt tản nhiệt hiệu suất cao, đảm bảo hoạt động ổn định ngay cả trong điều kiện khắc nghiệt.
• Khối điều khiển (Control Unit): Bộ não của biến tần, nơi xử lý các tín hiệu điều khiển và thực hiện các thuật toán phức tạp. Khối này bao gồm bộ vi xử lý mạnh mẽ, bộ nhớ lưu trữ chương trình và các cổng giao tiếp, cho phép kết nối với các hệ thống điều khiển bên ngoài.
• Khối giao diện người dùng (Operator Panel): Cầu nối giữa người vận hành và biến tần. Khối này bao gồm màn hình hiển thị LCD và các nút bấm, cho phép người dùng dễ dàng cài đặt, giám sát và điều khiển biến tần.
• Các cổng kết nối: Hệ thống cổng kết nối đa dạng, bao gồm các cổng vào/ra analog và digital, các cổng truyền thông (PROFINET, PROFIBUS DP, EtherNet/IP, Modbus TCP, USS, BACnet MS/TP), cho phép kết nối linh hoạt với các thiết bị ngoại vi và hệ thống điều khiển trung tâm.
• Vỏ bảo vệ: Thiết kế chắc chắn với cấp bảo vệ IP20 (tùy chọn IP21), bảo vệ các linh kiện bên trong khỏi bụi bẩn và các tác động cơ học, đồng thời đảm bảo an toàn cho người vận hành.

3. Các tính năng chính của 6SL3220-2YE36-0AB0

• Điều khiển Vector không cảm biến (SVC): Cho phép điều khiển chính xác tốc độ và mô-men xoắn của động cơ mà không cần cảm biến tốc độ, giúp tiết kiệm chi phí và tăng độ tin cậy.
• Điều khiển Vector có cảm biến (FOC): Cung cấp khả năng điều khiển chính xác hơn nữa, đặc biệt là ở tốc độ thấp và khi tải thay đổi đột ngột.
• Chế độ tiết kiệm năng lượng ECO: Tự động điều chỉnh điện áp và tần số để tối ưu hóa hiệu suất sử dụng năng lượng, giúp giảm thiểu chi phí vận hành.
• Chức năng tự động dò thông số động cơ (Auto-tuning): Tự động xác định các thông số của động cơ, giúp đơn giản hóa quá trình cài đặt và tối ưu hóa hiệu suất điều khiển.
• Tích hợp bộ lọc EMC: Giảm thiểu nhiễu điện từ, đảm bảo tuân thủ các tiêu chuẩn về tương thích điện từ.
• Hỗ trợ nhiều giao thức truyền thông: Cho phép kết nối dễ dàng với các hệ thống điều khiển và giám sát trung tâm, giúp quản lý và vận hành hệ thống một cách hiệu quả.
• Chức năng “Keep Running”: Duy trì hoạt động của biến tần trong điều kiện điện áp lưới không ổn định, giúp giảm thiểu thời gian dừng máy.
• Chức năng Bơm/Quạt/Máy nén chuyên dụng: Tối ưu hóa cho các loại tải trọng, giúp tăng hiệu quả hoạt động.
• Chức năng kết nối nhiều Bơm, Quạt, Máy Nén: Hỗ trợ kết nối, điều khiển và giám sát nhiều thiết bị trong cùng một hệ thống.
• Chế độ làm sạch bơm: Giúp bơm hoạt động hiệu quả, tránh bị tắc nghẽn.
• Chế độ phát hiện đầy/cạn: Tự động ngắt khi đầy hoặc cạn.

4. Hướng dẫn kết nối 6SL3220-2YE36-0AB0 với phần mềm

Chuẩn bị:

• Biến tần 6SL3220-2YE36-0AB0 SINAMICS G120X.
• Máy tính cài đặt phần mềm STARTER hoặc Startdrive (tải miễn phí từ trang web của Siemens).
• Cáp kết nối phù hợp (ví dụ: cáp USB, cáp Ethernet).
• Tài liệu hướng dẫn sử dụng của biến tần (có sẵn trên trang web của Siemens hoặc thanhthienphu.vn).

Kết nối phần cứng:

• Tắt nguồn điện của biến tần.
• Kết nối cáp từ máy tính đến cổng giao tiếp trên biến tần (ví dụ: cổng USB hoặc cổng Ethernet).
• Bật nguồn điện của biến tần.

Cài đặt phần mềm (nếu chưa có):

• Chạy file cài đặt STARTER hoặc Startdrive.
• Làm theo hướng dẫn trên màn hình để hoàn tất quá trình cài đặt.

Kết nối phần mềm với biến tần:

• Mở phần mềm STARTER hoặc Startdrive.
• Chọn loại biến tần (SINAMICS G120X).
• Chọn cổng giao tiếp phù hợp (ví dụ: USB hoặc Ethernet).
• Thiết lập địa chỉ IP (nếu kết nối qua Ethernet).
• Nhấn nút “Connect” (Kết nối).

Kiểm tra kết nối:

• Nếu kết nối thành công, phần mềm sẽ hiển thị thông tin về biến tần.
• Bạn có thể bắt đầu cài đặt, giám sát và điều khiển biến tần thông qua phần mềm.

5. Cách lập trình 6SL3220-2YE36-0AB0

Các phương pháp lập trình:

• Lập trình trực tiếp trên màn hình (BOP-2): Phương pháp đơn giản nhất, phù hợp với các ứng dụng cơ bản. Bạn có thể sử dụng các nút bấm trên màn hình để thay đổi các thông số cài đặt.
• Lập trình bằng phần mềm STARTER hoặc Startdrive: Phương pháp này cung cấp nhiều tính năng và tùy chọn hơn, cho phép bạn lập trình các ứng dụng phức tạp hơn.
• Lập trình bằng các khối chức năng (Function Blocks): Phương pháp này cho phép bạn tạo ra các chương trình điều khiển tùy chỉnh bằng cách kết hợp các khối chức năng có sẵn.

Các bước lập trình cơ bản (sử dụng phần mềm STARTER):

• Kết nối biến tần với máy tính (như hướng dẫn ở phần trước).
• Mở phần mềm STARTER.
• Tạo một dự án mới (New Project).
• Chọn loại biến tần (SINAMICS G120X).
• Chọn cổng giao tiếp.
• Kết nối với biến tần.
• Tải thông số từ biến tần về máy tính (Upload).
• Thay đổi các thông số cài đặt theo nhu cầu của bạn.
• Lưu các thay đổi vào biến tần (Download).
• Kiểm tra hoạt động của biến tần.

Một số thông số quan trọng cần lưu ý:

• P0010: Chọn chế độ vận hành (ví dụ: điều khiển tốc độ, điều khiển mô-men xoắn).
• P0304: Điện áp định mức của động cơ.
• P0305: Dòng điện định mức của động cơ.
• P0307: Công suất định mức của động cơ.
• P0310: Tần số định mức của động cơ.
• P1080: Tốc độ tối thiểu.
• P1082: Tốc độ tối đa.
• P1120: Thời gian tăng tốc.
• P1121: Thời gian giảm tốc.

Ví dụ: Để cài đặt biến tần chạy ở chế độ điều khiển tốc độ, với tốc độ tối đa là 1450 vòng/phút, thời gian tăng tốc là 10 giây, bạn cần thay đổi các thông số sau:

• P0010 = 0 (chế độ điều khiển tốc độ)
• P1082 = 1450 (tốc độ tối đa)
• P1120 = 10 (thời gian tăng tốc)

6. Khắc phục một số lỗi thường gặp trên 6SL3220-2YE36-0AB0

7. Liên hệ thanhthienphu.vn để được tư vấn

Bạn đang tìm kiếm một giải pháp biến tần mạnh mẽ, tin cậy và tiết kiệm năng lượng cho hệ thống của mình? Với biến tần 6SL3220-2YE36-0AB0 SINAMICS G120X, bạn không chỉ sở hữu một sản phẩm chất lượng cao, mà còn được trải nghiệm dịch vụ tư vấn và hỗ trợ kỹ thuật hàng đầu từ thanhthienphu.vn:

• Tư vấn chuyên sâu: Đội ngũ kỹ sư của chúng tôi sẽ lắng nghe nhu cầu của bạn, phân tích các yêu cầu kỹ thuật và đề xuất giải pháp tối ưu nhất, giúp bạn lựa chọn biến tần phù hợp với ứng dụng của mình.
• Hỗ trợ kỹ thuật 24/7: Chúng tôi luôn sẵn sàng giải đáp mọi thắc mắc của bạn, hỗ trợ cài đặt, lập trình và khắc phục sự cố một cách nhanh chóng và hiệu quả.
• Cung cấp sản phẩm chính hãng: Cam kết cung cấp biến tần Siemens chính hãng, đảm bảo chất lượng và độ tin cậy.
• Giá cả cạnh tranh: Mang đến cho bạn mức giá tốt nhất trên thị trường, cùng nhiều chương trình ưu đãi hấp dẫn.
• Giao hàng nhanh chóng: Đảm bảo sản phẩm đến tay bạn trong thời gian sớm nhất.
• Bảo hành uy tín: Chế độ bảo hành chính hãng, giúp bạn an tâm sử dụng sản phẩm.

Đừng chần chừ nữa! Hãy liên hệ ngay với thanhthienphu.vn qua:

• Hotline: 08.12.77.88.99
• Website: thanhthienphu.vn
• Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.

Chúng tôi luôn sẵn lòng phục vụ bạn!
