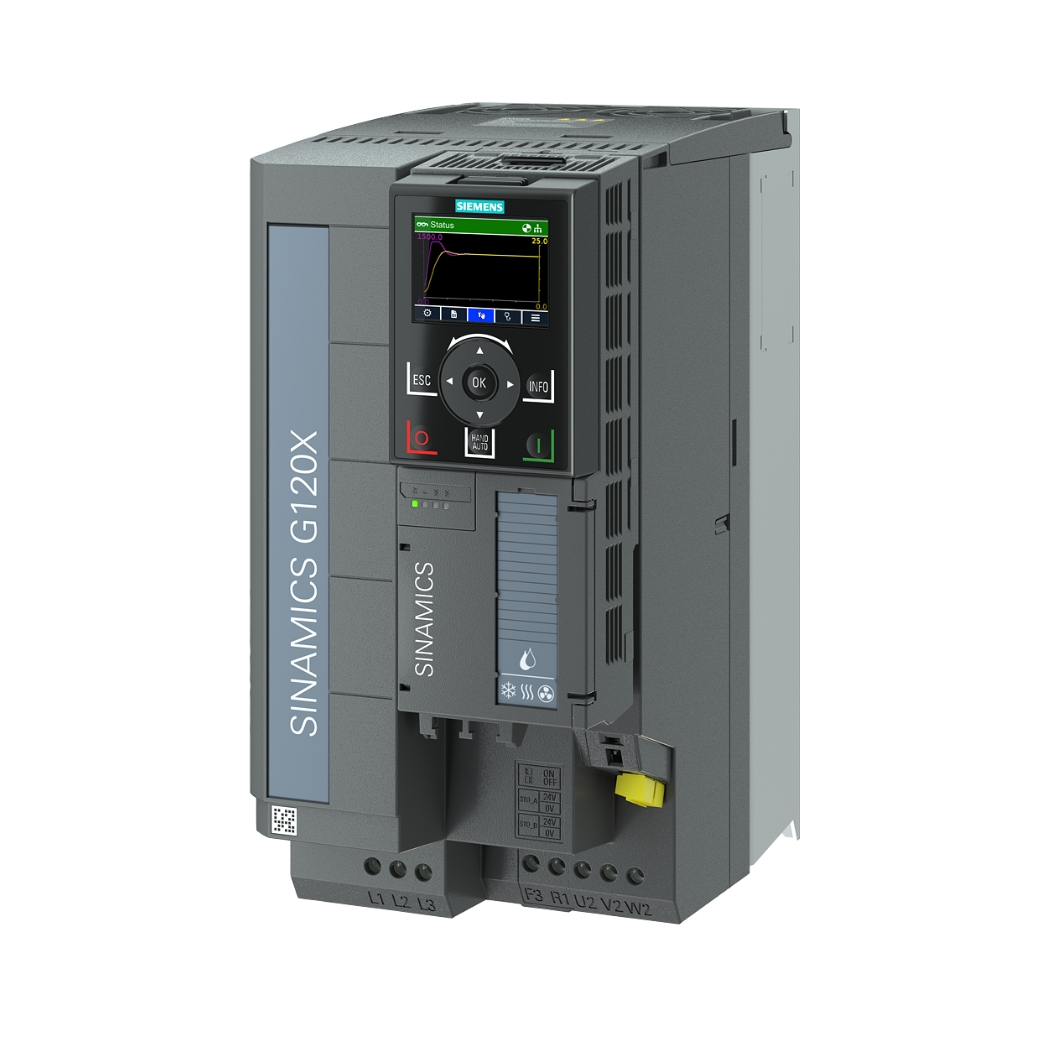

6SL3220-2YE28-0UF0 SINAMICS G120X 3AC 15KW, giải pháp biến tần mạnh mẽ, tối ưu cho các ứng dụng bơm, quạt, và máy nén trong môi trường công nghiệp, mang lại hiệu suất vượt trội và tiết kiệm năng lượng đáng kể.
Thanhthienphu.vn tự hào cung cấp dòng sản phẩm biến tần ưu việt này, đồng hành cùng các kỹ sư, nhà quản lý và chủ doanh nghiệp nâng tầm hệ thống sản xuất, hướng tới sự phát triển bền vững.
1. Thông Tin Chi Tiết Về Sản Phẩm 6SL3220-2YE28-0UF0
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6SL3220-2YE28-0UF0 |
| Dòng sản phẩm | SINAMICS G120X |
| Điện áp đầu vào | 3AC 380-480 V (-20%/+10%) |
| Tần số đầu vào | 47-63 Hz |
| Công suất định mức | 15 kW (20 HP) |
| Dòng điện đầu ra định mức | 28 A |
| Tần số đầu ra | 0-550 Hz |
| Chế độ điều khiển | V/f, Vector control (sensorless vector control, full vector control) |
| Khả năng quá tải | 110% trong 60 giây, 150% trong 3 giây |
| Cấp bảo vệ | IP20 (tùy chọn IP55) |
| Nhiệt độ hoạt động | -20°C đến +60°C (tùy thuộc vào phiên bản) |
| Độ ẩm hoạt động | < 95% (không ngưng tụ) |
| Tiêu chuẩn | CE, UL, cUL, EAC, RCM, RoHS |
| Giao tiếp truyền thông | PROFINET, PROFIBUS DP, Ethernet/IP, Modbus TCP, USS, BACnet MS/TP |
| Kích thước (Rộng x Cao x Sâu) | 275 x 490 x 205 mm |
| Trọng lượng | Khoảng 18 kg |
| Ứng dụng điển hình | Bơm (cấp nước, xử lý nước, HVAC), quạt (thông gió, hút bụi, làm mát), máy nén (khí nén, máy nén lạnh) |
2. Cấu Tạo Sản Phẩm 6SL3220-2YE28-0UF0
- Khối công suất (Power Module): Đây là “trái tim” của biến tần, chịu trách nhiệm chuyển đổi điện áp và tần số đầu vào thành điện áp và tần số đầu ra phù hợp để điều khiển động cơ. Khối công suất sử dụng các linh kiện bán dẫn công suất cao (IGBT) để đảm bảo hiệu suất và độ tin cậy.
- Khối điều khiển (Control Unit): “Bộ não” của biến tần, thực hiện các thuật toán điều khiển phức tạp để điều chỉnh tốc độ và mô-men xoắn của động cơ. Khối điều khiển bao gồm bộ vi xử lý, bộ nhớ, và các mạch giao tiếp.
- Bảng điều khiển (Operator Panel): Giao diện người dùng, cho phép người vận hành cài đặt thông số, giám sát trạng thái hoạt động, và xử lý lỗi. Bảng điều khiển có thể là loại cơ bản (BOP-2) hoặc loại nâng cao (IOP-2) với màn hình màu và nhiều tính năng hơn.
- Quạt làm mát: Đảm bảo tản nhiệt hiệu quả cho các linh kiện bên trong biến tần, giúp duy trì hoạt động ổn định trong môi trường công nghiệp.
- Các cổng kết nối: Bao gồm các cổng kết nối nguồn, cổng kết nối động cơ, cổng kết nối tín hiệu điều khiển, và cổng giao tiếp truyền thông.
- Vỏ bảo vệ: Thiết kế chắc chắn chuẩn IP20, có tùy chọn IP55, tăng khả năng bảo vệ thiết bị khỏi các tác động từ môi trường.
3. Các Tính Năng Chính Của Sản Phẩm 6SL3220-2YE28-0UF0
- Chế độ điều khiển đa dạng: Hỗ trợ cả điều khiển V/f (điện áp/tần số) và điều khiển vector (sensorless vector control và full vector control), đáp ứng nhu cầu của nhiều ứng dụng khác nhau.
- Chế độ ECO: Tự động điều chỉnh điện áp đầu ra để tối ưu hóa hiệu suất năng lượng, đặc biệt hiệu quả trong các ứng dụng bơm và quạt.
- Chức năng bơm đa cấp: Điều khiển nhiều bơm hoạt động song song hoặc luân phiên, đảm bảo áp suất và lưu lượng ổn định.
- Chức năng ngủ/thức: Tự động chuyển biến tần sang chế độ chờ khi không có tải, giúp tiết kiệm năng lượng và kéo dài tuổi thọ thiết bị.
- Chức năng làm sạch bơm: Tự động đảo chiều quay của bơm để loại bỏ cặn bẩn, giúp duy trì hiệu suất và ngăn ngừa tắc nghẽn.
- Chức năng bảo vệ động cơ: Bảo vệ quá tải, quá dòng, quá áp, thấp áp, mất pha, quá nhiệt, và các lỗi khác.
- Chức năng tự động dò thông số động cơ: Tự động xác định các thông số của động cơ, giúp đơn giản hóa quá trình cài đặt.
- Chức năng PID tích hợp: Điều khiển vòng kín các đại lượng như áp suất, lưu lượng, nhiệt độ,… mà không cần bộ điều khiển bên ngoài.
- Chức năng điều khiển thắng (brake control): Điều khiển thắng cơ khí hoặc thắng điện trở, giúp dừng động cơ nhanh chóng và an toàn.
- Giao tiếp truyền thông đa dạng: Hỗ trợ nhiều giao thức truyền thông phổ biến như PROFINET, PROFIBUS DP, Ethernet/IP, Modbus TCP, giúp dễ dàng tích hợp vào hệ thống tự động hóa.
4. Hướng Dẫn Kết Nối Sản Phẩm 6SL3220-2YE28-0UF0 Với Phần Mềm
Phần mềm:
- STARTER: Phần mềm cấu hình và chạy thử truyền thống của Siemens.
- Startdrive: Phần mềm tích hợp trong TIA Portal, cung cấp giao diện trực quan và nhiều tính năng hơn.
Cáp kết nối:
- Cáp USB: Sử dụng để kết nối trực tiếp biến tần với máy tính.
- Cáp Ethernet: Sử dụng để kết nối biến tần với mạng Ethernet.
Các bước thực hiện:
- Bước 1: Kết nối cáp giữa biến tần và máy tính.
- Bước 2: Cài đặt phần mềm STARTER hoặc Startdrive trên máy tính.
- Bước 3: Mở phần mềm và chọn loại biến tần 6SL3220-2YE28-0UF0.
- Bước 4: Thiết lập kết nối (chọn cổng COM hoặc địa chỉ IP).
- Bước 5: Tải dự án từ biến tần (nếu có) hoặc tạo dự án mới.
- Bước 6: Cấu hình các thông số, giám sát trạng thái hoạt động, và điều khiển biến tần.
Lưu ý:
- Đảm bảo rằng bạn đã cài đặt đúng phiên bản phần mềm và driver cho biến tần.
- Tham khảo tài liệu hướng dẫn sử dụng của Siemens để biết thêm chi tiết.
5. Cách Lập Trình Sản Phẩm 6SL3220-2YE28-0UF0
Bạn có thể lập trình 6SL3220-2YE28-0UF0 SINAMICS G120X theo hai cách chính:
Lập trình trực tiếp trên bảng điều khiển (BOP-2 hoặc IOP-2):
- Sử dụng các nút bấm và màn hình hiển thị để điều hướng menu và thay đổi các thông số.
- Phương pháp này phù hợp cho các ứng dụng đơn giản và khi không có máy tính.
Lập trình bằng phần mềm (STARTER hoặc Startdrive):
- Sử dụng giao diện đồ họa trực quan để cấu hình các thông số và chức năng.
- Hỗ trợ nhiều ngôn ngữ lập trình như LAD (Ladder Diagram), FBD (Function Block Diagram), và SCL (Structured Control Language).
- Phương pháp này phù hợp cho các ứng dụng phức tạp và khi cần tích hợp với hệ thống tự động hóa.
Các bước cơ bản để lập trình:
- Bước 1: Xác định yêu cầu của ứng dụng (tốc độ, mô-men xoắn, chế độ điều khiển,…).
- Bước 2: Chọn chế độ điều khiển phù hợp (V/f hoặc vector).
- Bước 3: Cài đặt các thông số cơ bản (thông số động cơ, thông số nguồn, giới hạn dòng điện,…).
- Bước 4: Cấu hình các chức năng nâng cao (chức năng bơm đa cấp, chức năng PID, chức năng bảo vệ,…).
- Bước 5: Kiểm tra và chạy thử.
6. Khắc Phục Một Số Lỗi Thường Gặp Trên 6SL3220-2YE28-0UF0
| Mã lỗi | Mô tả lỗi | Nguyên nhân có thể | Cách khắc phục |
|---|---|---|---|
| F0001 | Quá dòng | Tải quá lớn, động cơ bị kẹt, thông số động cơ không chính xác, thời gian tăng tốc/giảm tốc quá ngắn. | Kiểm tra tải, kiểm tra động cơ, kiểm tra thông số động cơ, tăng thời gian tăng tốc/giảm tốc. |
| F0002 | Quá áp | Điện áp nguồn quá cao, điện trở hãm không đủ, thời gian giảm tốc quá ngắn. | Kiểm tra điện áp nguồn, kiểm tra điện trở hãm, tăng thời gian giảm tốc. |
| F0003 | Thấp áp | Điện áp nguồn quá thấp, mất pha. | Kiểm tra điện áp nguồn, kiểm tra kết nối nguồn. |
| F0004 | Quá nhiệt biến tần | Nhiệt độ môi trường quá cao, quạt làm mát bị hỏng, thông gió kém. | Kiểm tra nhiệt độ môi trường, kiểm tra quạt làm mát, cải thiện thông gió. |
| F0005 | Quá nhiệt động cơ | Tải quá lớn, thông số bảo vệ động cơ không chính xác, động cơ bị lỗi. | Kiểm tra tải, kiểm tra thông số bảo vệ động cơ, kiểm tra động cơ. |
| F0070 | Lỗi giao tiếp | Cáp kết nối bị lỏng, lỗi cấu hình truyền thông. | Kiểm tra cáp kết nối, kiểm tra cấu hình truyền thông. |
| F0101 | Lỗi bộ nhớ | Lỗi phần cứng. | Liên hệ với thanhthienphu.vn để được hỗ trợ. |
7. Liên Hệ Thanhthienphu Để Được Tư Vấn
Kính gửi quý khách hàng, thanhthienphu.vn hiểu rằng việc lựa chọn và sử dụng biến tần có thể là một quá trình phức tạp, đặc biệt là đối với các ứng dụng công nghiệp đòi hỏi độ tin cậy và hiệu suất cao. Chính vì vậy, chúng tôi luôn sẵn sàng cung cấp cho bạn sự hỗ trợ tận tình và chuyên nghiệp nhất.
Đội ngũ kỹ sư giàu kinh nghiệm của thanhthienphu.vn sẽ giúp bạn:
- Lựa chọn biến tần phù hợp: Dựa trên yêu cầu cụ thể của ứng dụng, chúng tôi sẽ tư vấn cho bạn sản phẩm 6SL3220-2YE28-0UF0 SINAMICS G120X phù hợp nhất, đảm bảo hiệu suất tối ưu và tiết kiệm chi phí.
- Hỗ trợ kỹ thuật: Chúng tôi cung cấp hỗ trợ kỹ thuật toàn diện, từ giai đoạn thiết kế, lắp đặt, cài đặt, vận hành, cho đến bảo trì và sửa chữa.
- Đào tạo: Chúng tôi tổ chức các khóa đào tạo về biến tần 6SL3220-2YE28-0UF0 SINAMICS G120X, giúp bạn nâng cao kiến thức và kỹ năng vận hành, bảo trì thiết bị.
- Cung cấp tài liệu: Chúng tôi cung cấp đầy đủ tài liệu kỹ thuật, hướng dẫn sử dụng, và các tài liệu liên quan khác, giúp bạn dễ dàng tìm hiểu và sử dụng sản phẩm.
Đừng ngần ngại liên hệ với thanhthienphu.vn ngay hôm nay để được tư vấn miễn phí và trải nghiệm dịch vụ khách hàng tận tâm, chuyên nghiệp:
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
- Website: thanhthienphu.vn
thanhthienphu.vn – Đối tác tin cậy của bạn trong lĩnh vực truyền động điện!
