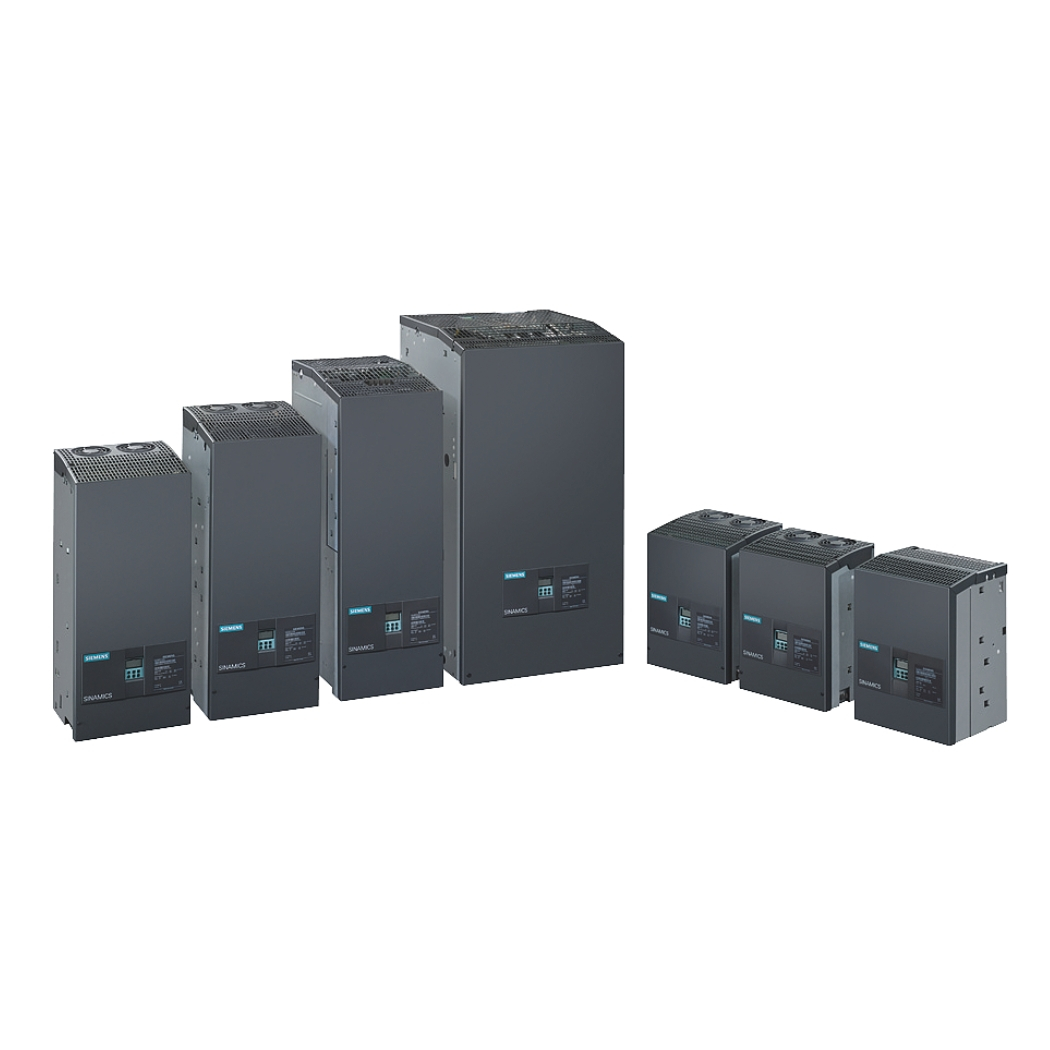

6RA8031-6DS22-0AA0 – Bộ chuyển đổi DC, trái tim của hệ thống truyền động điện hiện đại, giải pháp hoàn hảo cho các kỹ sư, nhà quản lý kỹ thuật, chủ doanh nghiệp tại Việt Nam.
Sản phẩm này không chỉ mang lại hiệu suất vượt trội mà còn đảm bảo an toàn, tiết kiệm chi phí, dễ dàng tích hợp vào quy trình sản xuất hiện có, nâng tầm giá trị cho doanh nghiệp của bạn – thanhthienphu.vn luôn đồng hành cùng bạn trên con đường chinh phục thành công.
1. Thông Tin Chi Tiết Về Sản Phẩm 6RA8031-6DS22-0AA0
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6RA8031-6DS22-0AA0 |
| Dòng sản phẩm | SIMOREG DC-Master |
| Điện áp đầu vào | 3 pha, 400-830 VAC |
| Điện áp đầu ra | 0-520 VDC |
| Dòng điện đầu ra | 660 A |
| Công suất | Tùy thuộc vào điện áp và dòng điện đầu ra |
| Hiệu suất | Lên đến 98,5% (theo nghiên cứu của Siemens) |
| Chế độ điều khiển | Điều khiển vòng kín tốc độ, mô-men xoắn, dòng điện |
| Giao thức truyền thông | PROFIBUS DP, PROFINET (tùy chọn) |
| Cấp bảo vệ | IP20 |
| Nhiệt độ hoạt động | 0°C đến +40°C |
| Tiêu chuẩn | CE, UL, cUL, EAC |
| Ứng dụng | Máy công cụ, máy in, máy dệt, máy cán thép, thang máy, cẩu trục, và nhiều ứng dụng công nghiệp khác |
2. Cấu Tạo Sản Phẩm 6RA8031-6DS22-0AA0
- Khối chỉnh lưu: Sử dụng thyristor công suất cao, có nhiệm vụ chuyển đổi dòng điện xoay chiều (AC) từ lưới điện thành dòng điện một chiều (DC) cung cấp cho động cơ.
- Khối điều khiển: Bộ vi xử lý trung tâm, “bộ não” của thiết bị, thực hiện các thuật toán điều khiển phức tạp để đảm bảo động cơ hoạt động chính xác theo yêu cầu.
- Khối giao tiếp: Cho phép kết nối với các hệ thống điều khiển bên ngoài, như PLC, máy tính, màn hình HMI, thông qua các giao thức truyền thông phổ biến như PROFIBUS DP hoặc PROFINET.
- Hệ thống làm mát: Đảm bảo nhiệt độ hoạt động của thiết bị luôn ở mức an toàn, giúp kéo dài tuổi thọ của các linh kiện bên trong. Có thể sử dụng quạt gió hoặc hệ thống làm mát bằng nước tùy thuộc vào công suất của bộ chuyển đổi.
- Hệ thống bảo vệ: Bao gồm các cảm biến và mạch bảo vệ, có nhiệm vụ phát hiện và xử lý các sự cố như quá dòng, quá áp, quá nhiệt, ngắn mạch, đảm bảo an toàn cho thiết bị và hệ thống.
- Vỏ máy: Thiết kế chắc chắn, bảo vệ các linh kiện bên trong khỏi tác động của môi trường bên ngoài, như bụi bẩn, độ ẩm, rung động.
3. Các Tính Năng Chính Của 6RA8031-6DS22-0AA0
- Điều khiển vòng kín đa chế độ: Cho phép bạn lựa chọn chế độ điều khiển phù hợp nhất với ứng dụng của mình, bao gồm điều khiển tốc độ, mô-men xoắn và dòng điện.
- Tự động dò thông số động cơ: Tự động xác định các thông số của động cơ, giúp đơn giản hóa quá trình cài đặt và tối ưu hóa hiệu suất.
- Chức năng tự động khởi động lại: Tự động khởi động lại sau khi mất điện, giảm thiểu thời gian gián đoạn sản xuất.
- Chức năng hãm tái sinh: Tận dụng năng lượng dư thừa khi động cơ giảm tốc, giúp tiết kiệm điện năng và giảm chi phí vận hành.
- Chức năng bảo vệ toàn diện: Bảo vệ động cơ và bộ chuyển đổi khỏi các sự cố như quá dòng, quá áp, quá nhiệt, ngắn mạch, mất pha.
- Tích hợp sẵn các khối chức năng, hỗ trợ các tác vụ điều khiển tự động
- Tối ưu cho các ứng dụng bơm, quạt, máy nén, băng tải…
- Giao diện người dùng thân thiện: Dễ dàng cài đặt, vận hành và giám sát thông qua màn hình hiển thị tích hợp hoặc phần mềm STARTER trên máy tính.
4. Hướng Dẫn Kết Nối 6RA8031-6DS22-0AA0 Với Phần Mềm
Chuẩn bị:
- Phần mềm: Tải và cài đặt phần mềm STARTER hoặc DriveMonitor mới nhất từ trang web chính thức của Siemens.
- Cáp kết nối: Sử dụng cáp USS (Universal Serial Bus) hoặc cáp Ethernet (nếu sử dụng giao thức PROFINET) để kết nối bộ chuyển đổi với máy tính.
- Nguồn cấp: Đảm bảo bộ chuyển đổi đã được cấp nguồn và kết nối với động cơ đúng cách.
Kết nối phần cứng:
- Cổng kết nối: Xác định cổng kết nối trên bộ chuyển đổi (thường là cổng COM hoặc cổng Ethernet).
- Kết nối cáp: Cắm một đầu cáp vào cổng kết nối trên bộ chuyển đổi, đầu còn lại cắm vào cổng USB hoặc cổng Ethernet trên máy tính.
Thiết lập kết nối phần mềm:
Mở phần mềm: Khởi động phần mềm STARTER hoặc DriveMonitor.
Chọn loại kết nối: Chọn loại kết nối tương ứng với cáp kết nối bạn đang sử dụng (USS hoặc Ethernet).
Thiết lập thông số:
- USS: Chọn cổng COM, tốc độ truyền (baud rate) và địa chỉ của bộ chuyển đổi (thường được cài đặt mặc định là 1).
- Ethernet: Nhập địa chỉ IP của bộ chuyển đổi (nếu sử dụng DHCP, địa chỉ IP sẽ được cấp tự động).
Kiểm tra kết nối: Nhấn nút “Test” hoặc “Connect” để kiểm tra kết nối. Nếu kết nối thành công, phần mềm sẽ hiển thị thông tin về bộ chuyển đổi.
Cấu hình và giám sát:
- Giao diện: Sử dụng giao diện trực quan của phần mềm để cấu hình các thông số của bộ chuyển đổi, như chế độ điều khiển, giới hạn dòng điện, tốc độ, mô-men xoắn.
- Giám sát: Theo dõi các thông số hoạt động của bộ chuyển đổi và động cơ trong thời gian thực, như dòng điện, điện áp, tốc độ, mô-men xoắn, nhiệt độ.
- Chẩn đoán lỗi: Sử dụng các công cụ chẩn đoán tích hợp để xác định và khắc phục các sự cố.
5. Hướng Dẫn Lập Trình 6RA8031-6DS22-0AA0
Ngoài việc cấu hình thông qua phần mềm, 6RA8031-6DS22-0AA0 còn hỗ trợ khả năng lập trình linh hoạt, cho phép bạn tùy biến các chức năng điều khiển theo yêu cầu cụ thể của ứng dụng. Dưới đây là một số phương pháp lập trình phổ biến:
- Lập trình khối chức năng (FBD): Sử dụng các khối chức năng có sẵn trong phần mềm STARTER để tạo ra các chương trình điều khiển phức tạp. Các khối chức năng này bao gồm các bộ điều khiển PID, bộ đếm, bộ định thời, bộ so sánh, và nhiều khối chức năng khác.
- Lập trình danh sách lệnh (STL): Sử dụng ngôn ngữ lập trình dạng văn bản để tạo ra các chương trình điều khiển. STL cho phép bạn kiểm soát chi tiết hơn các hoạt động của bộ chuyển đổi.
- Lập trình ngôn ngữ bậc cao (SCL): Sử dụng ngôn ngữ lập trình tương tự như Pascal để tạo ra các chương trình điều khiển phức tạp. SCL là một ngôn ngữ mạnh mẽ, cho phép bạn tạo ra các thuật toán điều khiển tùy chỉnh.
- Sử dụng các thư viện có sẵn: Siemens cung cấp các thư viện ứng dụng cho nhiều ngành công nghiệp khác nhau, giúp bạn tiết kiệm thời gian và công sức trong việc phát triển các chương trình điều khiển.
Ví dụ về lập trình điều khiển tốc độ động cơ sử dụng khối PID
// Khối PID
PID_Controller:
Input: Setpoint, ActualValue
Output: ControlValue
Parameters: Kp, Ki, Kd
// Cài đặt thông số
Setpoint := 1000; // Tốc độ đặt (vòng/phút)
ActualValue := Read_Encoder(); // Đọc giá trị tốc độ thực từ encoder
Kp := 1.0; // Hệ số tỉ lệ
Ki := 0.1; // Hệ số tích phân
Kd := 0.01; // Hệ số vi phân
// Tính toán giá trị điều khiển
ControlValue := PID_Controller(Setpoint, ActualValue, Kp, Ki, Kd);
// Ghi giá trị điều khiển vào bộ chuyển đổi
Write_ControlValue(ControlValue);
6. Xử Lý Sự Cố Thường Gặp Trên 6RA8031-6DS22-0AA0
| Mã lỗi | Ý nghĩa | Nguyên nhân có thể | Cách khắc phục |
|---|---|---|---|
| F001 | Quá dòng | Tải quá lớn, động cơ bị kẹt, ngắn mạch đầu ra | Kiểm tra tải, kiểm tra động cơ, kiểm tra dây dẫn, kiểm tra thông số cài đặt |
| F002 | Quá áp | Điện áp lưới quá cao, hãm tái sinh không hoạt động | Kiểm tra điện áp lưới, kiểm tra điện trở hãm, kiểm tra thông số cài đặt |
| F004 | Quá nhiệt | Môi trường quá nóng, hệ thống làm mát bị lỗi, tải quá lớn | Kiểm tra nhiệt độ môi trường, kiểm tra quạt gió, kiểm tra hệ thống làm mát bằng nước (nếu có), giảm tải |
| F005 | Lỗi giao tiếp | Cáp kết nối bị lỏng, cấu hình giao tiếp sai | Kiểm tra cáp kết nối, kiểm tra cấu hình giao tiếp trên phần mềm và bộ chuyển đổi |
| F006 | Lỗi encoder | Encoder bị hỏng, dây encoder bị đứt, cấu hình encoder sai | Kiểm tra encoder, kiểm tra dây encoder, kiểm tra cấu hình encoder trên phần mềm |
| F030 | Mất pha | Mất một hoặc nhiều pha nguồn cấp | Kiểm tra nguồn cấp, kiểm tra cầu chì |
| A035 | Cảnh báo quá nhiệt động cơ (nhiệt độ cuộn dây hoặc ổ bi vượt quá ngưỡng) | Động cơ hoạt động quá tải trong thời gian dài, hệ thống làm mát động cơ kém | Kiểm tra tải, thông số làm mát động cơ, và điều kiện môi trường. Đảm bảo thông gió tốt. Nếu cần, giảm tải hoặc sử dụng động cơ có công suất lớn hơn. |
| A050 | Cảnh báo quá tốc độ | Thông số điều khiển tốc độ không chính xác, lỗi phản hồi tốc độ | Kiểm tra thông số cài đặt, kiểm tra cảm biến tốc độ (encoder). Hiệu chỉnh lại thông số điều khiển nếu cần. |
| F060 | Lỗi giao tiếp với module mở rộng (ví dụ: module truyền thông PROFIBUS) | Lỗi kết nối, cấu hình module không chính xác | Kiểm tra cáp kết nối, kiểm tra địa chỉ và cấu hình của module mở rộng. Đảm bảo module được cấp nguồn và hoạt động bình thường. |
