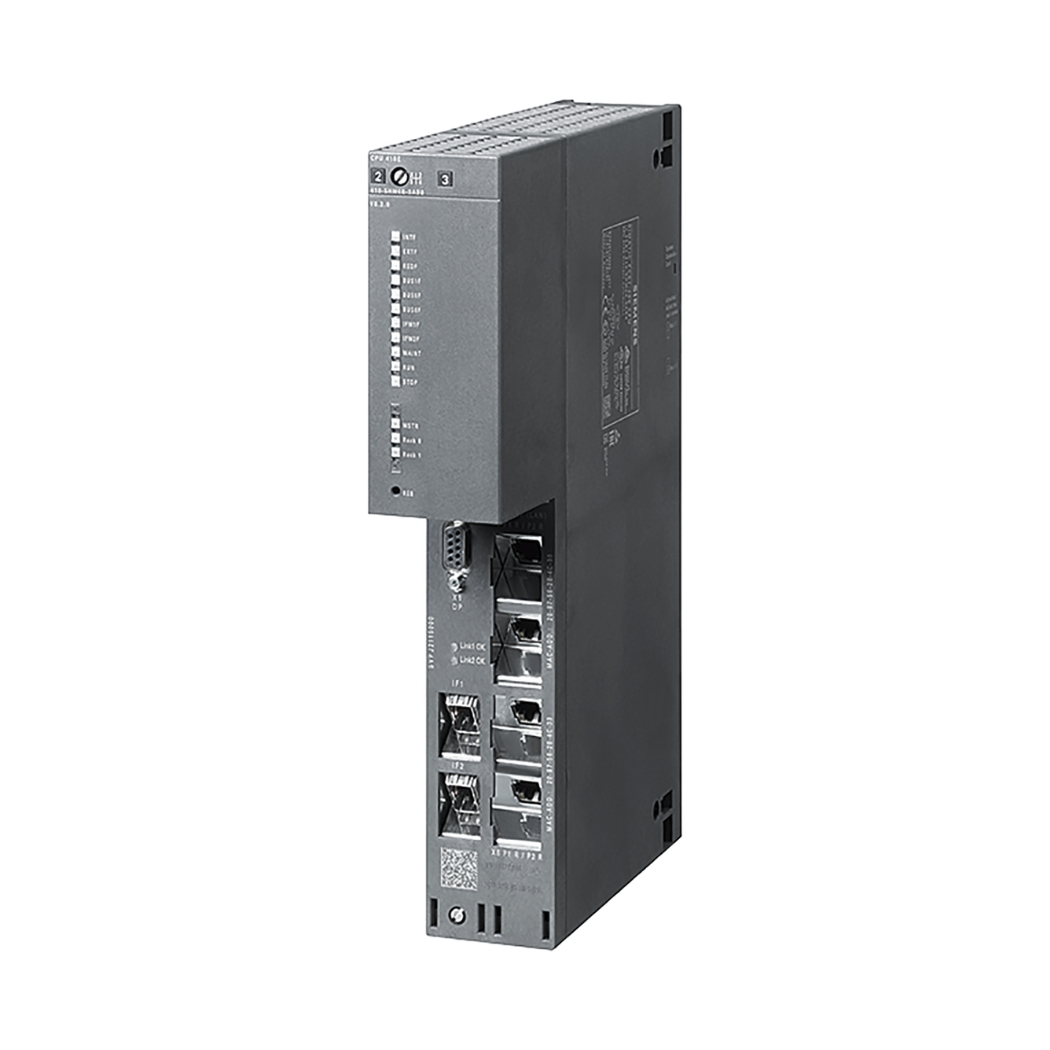

6ES7410-5HM08-0AB0 SIMATIC PCS 7 CPU 410E S7-400, bộ xử lý trung tâm mạnh mẽ cho hệ thống điều khiển quá trình, mang đến giải pháp tự động hóa toàn diện, nâng cao hiệu suất và độ tin cậy cho nhà máy của bạn.
Tại thanhthienphu.vn, chúng tôi cung cấp bộ điều khiển lập trình này cùng với dịch vụ tư vấn chuyên nghiệp, giúp bạn tối ưu hóa quy trình sản xuất, giảm thiểu chi phí và đạt được lợi thế cạnh tranh vượt trội.
1. Thông tin chi tiết về sản phẩm 6ES7410-5HM08-0AB0
| Đặc điểm kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6ES7410-5HM08-0AB0 |
| Dòng sản phẩm | SIMATIC PCS 7 CPU 410E |
| Bộ nhớ chương trình | 128 MB |
| Bộ nhớ dữ liệu | 128 MB |
| Giao diện truyền thông | PROFINET IO (2 cổng), PROFIBUS DP, Industrial Ethernet |
| Số lượng kết nối tối đa | Lên đến 2048 I/O |
| Thời gian chu kỳ quét tối thiểu | 1 ms |
| Nguồn cấp | 24 V DC |
| Nhiệt độ hoạt động | 0 °C đến 60 °C |
| Kích thước (Rộng x Cao x Sâu) | 25 mm x 290 mm x 210 mm |
| Khối lượng | Khoảng 1.1 kg |
| Chứng chỉ | CE, UL, CSA, FM, ATEX |
| Phần mềm hỗ trợ | SIMATIC PCS 7 Engineering System, STEP 7 |
| Ứng dụng | Điều khiển quá trình trong các ngành công nghiệp: hóa chất, dầu khí, thực phẩm và đồ uống, dược phẩm, xi măng,… |
| Ưu điểm nổi bật | Hiệu suất cao, tính sẵn sàng, khả năng mở rộng, bảo mật, dễ dàng tích hợp |
| Giá bán | Liên hệ thanhthienphu.vn để có giá tốt nhất |
2. Cấu tạo sản phẩm 6ES7410-5HM08-0AB0
Bộ vi xử lý: Chip xử lý trung tâm mạnh mẽ, đảm bảo khả năng xử lý nhanh chóng và chính xác các tác vụ điều khiển.
Bộ nhớ:
- Bộ nhớ chương trình (RAM): Lưu trữ chương trình điều khiển, các khối hàm, khối dữ liệu.
- Bộ nhớ dữ liệu (RAM): Lưu trữ dữ liệu biến, các giá trị trung gian trong quá trình xử lý.
- Bộ nhớ tải (EPROM/Flash EPROM): Lưu trữ chương trình và dữ liệu khi mất điện.
Giao diện truyền thông:
- PROFINET IO: Giao diện truyền thông Ethernet công nghiệp tốc độ cao, kết nối với các thiết bị trường, trạm I/O từ xa.
- PROFIBUS DP: Giao diện truyền thông nối tiếp, kết nối với các thiết bị trường, biến tần, động cơ.
- Industrial Ethernet: Giao diện Ethernet tiêu chuẩn, kết nối với máy tính, HMI, hệ thống SCADA.
Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của CPU, các lỗi và cảnh báo.
Khe cắm thẻ nhớ: Sử dụng thẻ nhớ SIMATIC Micro Memory Card (MMC) để mở rộng bộ nhớ hoặc sao lưu/phục hồi chương trình.
Nguồn cấp: Cung cấp nguồn điện 24V DC cho CPU hoạt động.
Vỏ bảo vệ: Bảo vệ các linh kiện bên trong khỏi bụi bẩn, va đập.
3. Các tính năng chính của 6ES7410-5HM08-0AB0
- Hiệu suất vượt trội: Với bộ vi xử lý mạnh mẽ và bộ nhớ lớn, 6ES7410-5HM08-0AB0 có khả năng xử lý các tác vụ điều khiển phức tạp một cách nhanh chóng và chính xác, đảm bảo thời gian đáp ứng nhanh, giảm thiểu độ trễ.
- Tính sẵn sàng cao: Hỗ trợ cấu hình dự phòng nóng (hot standby), đảm bảo hệ thống hoạt động liên tục ngay cả khi có sự cố xảy ra với một CPU.
- Khả năng mở rộng linh hoạt: Dễ dàng mở rộng số lượng I/O, thêm các module chức năng để đáp ứng nhu cầu phát triển của hệ thống.
- Bảo mật nâng cao: Tích hợp các tính năng bảo mật như bảo vệ truy cập, mã hóa dữ liệu, giúp bảo vệ hệ thống khỏi các mối đe dọa an ninh mạng.
- Tích hợp dễ dàng: Hỗ trợ các giao thức truyền thông tiêu chuẩn công nghiệp, cho phép kết nối dễ dàng với các thiết bị và hệ thống khác.
- Hỗ trợ đa ngôn ngữ lập trình: Lập trình bằng các ngôn ngữ tiêu chuẩn IEC 61131-3 như Ladder Logic (LAD), Function Block Diagram (FBD), Structured Text (ST), Sequential Function Chart (SFC), Continuous Function Chart (CFC).
- Chẩn đoán và giám sát từ xa: Cho phép theo dõi trạng thái hoạt động của CPU, chẩn đoán lỗi từ xa thông qua phần mềm SIMATIC PCS 7.
- Hỗ trợ các chức năng điều khiển cao cấp: PID, điều khiển mờ, điều khiển trình tự, điều khiển phối hợp.
- Tích hợp web server: Cho phép truy cập và giám sát CPU từ xa thông qua trình duyệt web.
- Quản lý năng lượng: Tích hợp các chức năng quản lý năng lượng, giúp tối ưu hóa tiêu thụ điện năng.
4. Hướng dẫn kết nối 6ES7410-5HM08-0AB0 với phần mềm
Cài đặt phần mềm: Cài đặt phần mềm SIMATIC PCS 7 Engineering System trên máy tính. Đảm bảo bạn có phiên bản phần mềm tương thích với 6ES7410-5HM08-0AB0.
Kết nối phần cứng:
- Kết nối cáp Ethernet từ cổng PROFINET của 6ES7410-5HM08-0AB0 đến cổng Ethernet trên máy tính.
- Nếu sử dụng PROFIBUS DP, bạn cần sử dụng cáp PROFIBUS và kết nối với cổng PROFIBUS DP trên CPU.
- Cấp nguồn 24V DC cho CPU.
Cấu hình địa chỉ IP:
- Mở phần mềm SIMATIC PCS 7 Engineering System.
- Tạo một dự án mới hoặc mở dự án hiện có.
- Trong cửa sổ cấu hình phần cứng, thêm 6ES7410-5HM08-0AB0 vào dự án.
- Đặt địa chỉ IP cho CPU 410E. Địa chỉ IP này phải nằm trong cùng dải mạng với địa chỉ IP của máy tính.
Thiết lập kết nối:
- Trong phần mềm SIMATIC PCS 7, chọn “Online” -> “Connect” hoặc nhấn biểu tượng kết nối.
- Chọn giao diện kết nối (PROFINET hoặc PROFIBUS).
- Chọn địa chỉ IP của 6ES7410-5HM08-0AB0.
- Nhấn “Connect”.
Kiểm tra kết nối:
- Nếu kết nối thành công, đèn LED trên CPU sẽ hiển thị trạng thái kết nối.
- Bạn có thể kiểm tra trạng thái kết nối trong phần mềm SIMATIC PCS 7.
Lưu ý:
- Đảm bảo rằng máy tính và 6ES7410-5HM08-0AB0 được kết nối vào cùng một mạng.
- Địa chỉ IP của 6ES7410-5HM08-0AB0 phải là duy nhất và không trùng với bất kỳ thiết bị nào khác trên mạng.
- Tham khảo tài liệu hướng dẫn sử dụng của SIMATIC PCS 7 để biết thêm chi tiết.
5. Cách lập trình 6ES7410-5HM08-0AB0
Tạo chương trình:
- Trong phần mềm SIMATIC PCS 7, tạo một chương trình mới (Program) trong dự án.
- Chọn ngôn ngữ lập trình mong muốn (LAD, FBD, ST, SFC, CFC).
Viết mã chương trình:
- Sử dụng các khối hàm (Function Blocks), hàm (Functions) và biến (Variables) để xây dựng chương trình điều khiển.
- Sử dụng các lệnh và cấu trúc điều khiển để thực hiện các tác vụ logic, tính toán và điều khiển.
- Tham khảo tài liệu hướng dẫn sử dụng của SIMATIC PCS 7 để biết thêm chi tiết về các lệnh và khối hàm.
Biên dịch chương trình:
- Sau khi viết xong chương trình, bạn cần biên dịch (Compile) chương trình để kiểm tra lỗi cú pháp và tạo mã máy.
Tải chương trình xuống CPU:
- Kết nối máy tính với 6ES7410-5HM08-0AB0 (như hướng dẫn ở phần trên).
- Chọn “Online” -> “Download” hoặc nhấn biểu tượng tải xuống.
- Chọn chương trình bạn muốn tải xuống.
- Nhấn “Download”.
Chạy chương trình:
- Sau khi tải chương trình xuống CPU, bạn có thể chuyển CPU sang chế độ RUN để chạy chương trình.
- Sử dụng các công cụ giám sát (Monitoring) trong phần mềm SIMATIC PCS 7 để theo dõi hoạt động của chương trình và giá trị của các biến.
Ví dụ (LAD):
// Chương trình điều khiển một động cơ
// Biến đầu vào:
// StartButton: Nút nhấn khởi động
// StopButton: Nút nhấn dừng
// Biến đầu ra:
// Motor: Điều khiển động cơ
NETWORK 1
TITLE = Khởi động động cơ
StartButton Motor
---| |---------( )---
NETWORK 2
TITLE = Dừng động cơ
StopButton Motor
---|/ |---------( )---
Lưu ý:
- Chương trình trên chỉ là một ví dụ đơn giản. Chương trình thực tế sẽ phức tạp hơn tùy thuộc vào ứng dụng cụ thể.
- Bạn nên chia chương trình thành các khối hàm và hàm nhỏ để dễ dàng quản lý và bảo trì.
- Sử dụng các chú thích (Comments) để giải thích mã chương trình.
6. Khắc phục một số lỗi thường gặp trên 6ES7410-5HM08-0AB0
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Đèn LED SF (System Fault) sáng đỏ | Lỗi hệ thống, có thể do lỗi phần cứng, lỗi phần mềm, lỗi cấu hình, hoặc lỗi truyền thông. | Kiểm tra thông báo lỗi trong phần mềm SIMATIC PCS 7. Kiểm tra kết nối phần cứng. Kiểm tra cấu hình phần cứng và phần mềm. Cập nhật firmware của CPU. |
| Đèn LED BF (Bus Fault) sáng đỏ | Lỗi truyền thông trên bus PROFINET hoặc PROFIBUS. | Kiểm tra cáp kết nối, đảm bảo cáp được kết nối đúng cách và không bị hỏng. Kiểm tra địa chỉ của các thiết bị trên bus, đảm bảo không có địa chỉ trùng lặp. Kiểm tra cấu hình truyền thông trong phần mềm SIMATIC PCS 7. |
| Đèn LED MAINT (Maintenance) sáng vàng | CPU đang ở chế độ bảo trì. | Chuyển CPU sang chế độ RUN. |
| Không thể kết nối với CPU | Địa chỉ IP không đúng, cáp kết nối bị hỏng, tường lửa chặn kết nối, hoặc lỗi phần mềm. | Kiểm tra địa chỉ IP của CPU và máy tính, đảm bảo chúng nằm trong cùng dải mạng. Kiểm tra cáp kết nối. Tắt tường lửa tạm thời để kiểm tra. Khởi động lại máy tính và CPU. Cài đặt lại phần mềm SIMATIC PCS 7. |
| Chương trình không chạy | Lỗi cú pháp trong chương trình, chương trình chưa được tải xuống CPU, hoặc CPU đang ở chế độ STOP. | Kiểm tra lỗi cú pháp trong chương trình bằng cách biên dịch lại. Tải chương trình xuống CPU. Chuyển CPU sang chế độ RUN. |
| Giá trị biến không đúng | Lỗi trong logic chương trình, cảm biến bị lỗi, hoặc kết nối dây bị lỏng. | Kiểm tra logic chương trình. Kiểm tra cảm biến và kết nối dây. |
7. Liên hệ thanhthienphu.vn để được tư vấn
Bạn đã thấy rõ những lợi ích vượt trội mà 6ES7410-5HM08-0AB0 SIMATIC PCS 7 CPU 410E S7-400 mang lại. Đây không chỉ là một sản phẩm, mà là một giải pháp toàn diện giúp nâng cao hiệu quả hoạt động, tối ưu hóa quy trình sản xuất và đảm bảo an toàn cho nhà máy của bạn.
Dịch vụ của thanhthienphu.vn:
- Tư vấn miễn phí: Giúp bạn lựa chọn CPU, module I/O và các thiết bị phù hợp.
- Hỗ trợ cài đặt: Hướng dẫn cài đặt phần mềm, cấu hình phần cứng và kết nối thiết bị.
- Hỗ trợ lập trình: Cung cấp các mẫu chương trình, hướng dẫn lập trình và hỗ trợ giải quyết các vấn đề liên quan đến lập trình.
- Hỗ trợ khắc phục sự cố: Nhanh chóng xác định và khắc phục các sự cố xảy ra trong quá trình vận hành.
- Bảo hành chính hãng: Đảm bảo quyền lợi của khách hàng.
- Giá cả cạnh tranh: Mang đến cho khách hàng mức giá tốt nhất trên thị trường.
Thông tin liên hệ:
- Hotline: 08.12.77.88.99
- Địa chỉ: 20 đường 29, Khu phố 2, Phường Cát Lái, Thành phố Thủ Đức, Thành phố Hồ Chí Minh.
- Website: thanhthienphu.vn
Hãy liên hệ ngay với chúng tôi hôm nay để được tư vấn và trải nghiệm những dịch vụ tốt nhất! thanhthienphu.vn luôn đồng hành cùng bạn trên con đường chinh phục thành công!
