Giảm giá trực tiếp trên đơn hàng 6ES7223-1PH22-0XA8 S7-200 EM 223 8DI/8DO, module mở rộng ngõ vào/ra số, giải pháp hoàn hảo cho hệ thống điều khiển của bạn, mang lại hiệu suất vượt trội và khả năng vận hành ổn định.
Thanhthienphu.vn tự hào là nhà cung cấp uy tín, mang đến cho bạn không chỉ sản phẩm chất lượng mà còn là sự an tâm tuyệt đối trong từng ứng dụng

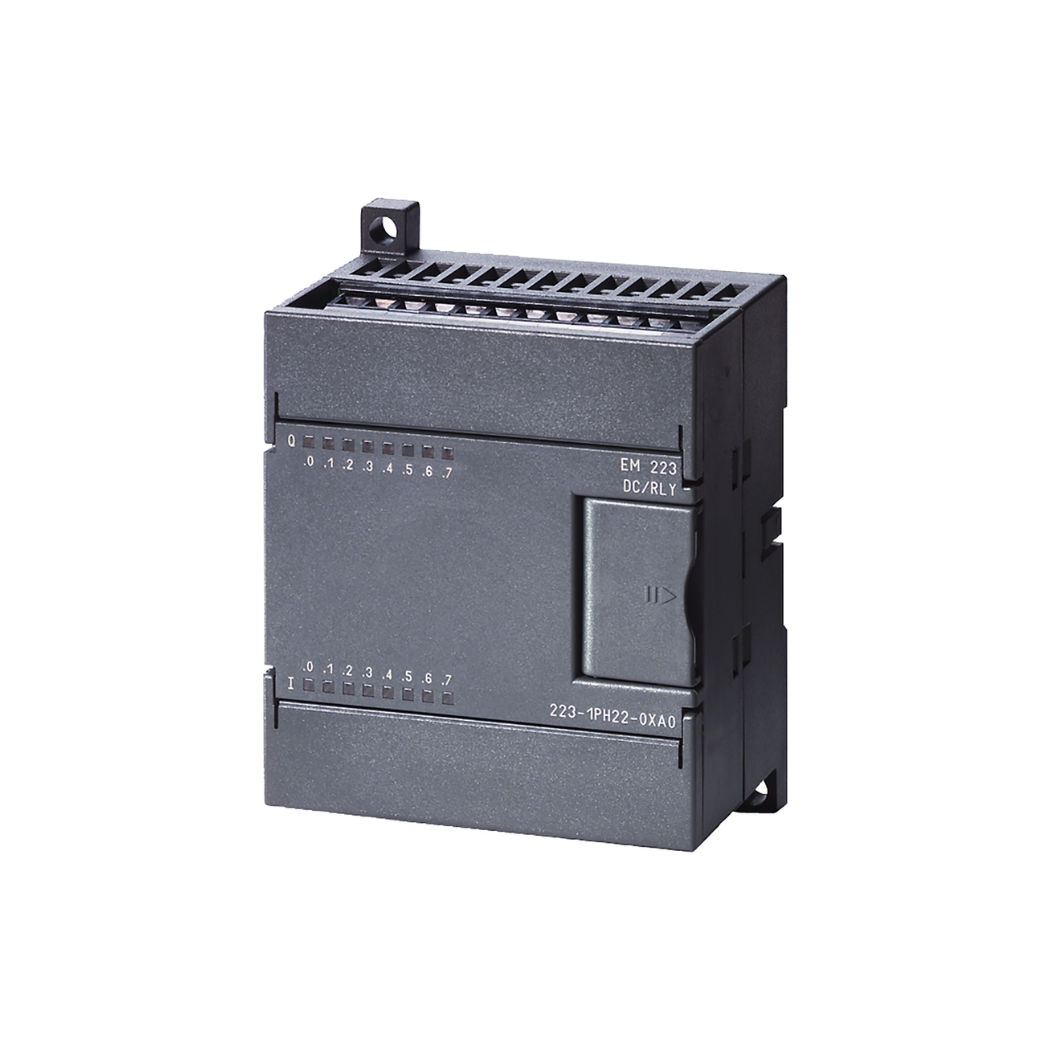

1. Tổng quan về Module mở rộng 6ES7223-1PH22-0XA8
Module mở rộng 6ES7223-1PH22-0XA8 S7-200 EM 223 8DI/8DO, một sản phẩm của tập đoàn Siemens danh tiếng, là giải pháp I/O số hoàn hảo cho các ứng dụng tự động hóa trong nhiều lĩnh vực. Sản phẩm được thiết kế để mở rộng khả năng kết nối của PLC S7-200, mang đến sự linh hoạt và hiệu quả cho hệ thống điều khiển của bạn.
Với 8 ngõ vào số (DI) và 8 ngõ ra số (DO), module này cho phép bạn kết nối với nhiều loại cảm biến, thiết bị chấp hành khác nhau, từ đó thu thập dữ liệu và điều khiển các quá trình sản xuất một cách chính xác.
Không chỉ dừng lại ở đó, thiết kế nhỏ gọn, dễ dàng lắp đặt và cấu hình, 6ES7223-1PH22-0XA8 giúp tiết kiệm không gian, thời gian và công sức cho người sử dụng.
Trong bối cảnh công nghiệp 4.0 đang phát triển mạnh mẽ, việc ứng dụng các thiết bị tự động hóa thông minh như 6ES7223-1PH22-0XA8 là một bước đi chiến lược, giúp doanh nghiệp nâng cao năng lực cạnh tranh, tối ưu hóa quy trình sản xuất và giảm thiểu chi phí vận hành.
Nghiên cứu của Viện Nghiên cứu Chiến lược Công nghiệp (IPSI) cho thấy, các doanh nghiệp ứng dụng tự động hóa có thể tăng năng suất lao động lên đến 30% và giảm chi phí sản xuất từ 10-20%.
2. Thông Tin Chi Tiết Về Sản Phẩm 6ES7223-1PH22-0XA8
Để hiểu rõ hơn về sản phẩm, chúng ta hãy cùng khám phá bảng thông số kỹ thuật chi tiết của 6ES7223-1PH22-0XA8:
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mã sản phẩm | 6ES7223-1PH22-0XA8 |
| Dòng sản phẩm | S7-200 EM 223 |
| Số lượng ngõ vào số (DI) | 8 |
| Số lượng ngõ ra số (DO) | 8 |
| Điện áp cung cấp | 24V DC |
| Dòng tiêu thụ | 100mA (tối đa) |
| Loại ngõ vào | Sink/Source (có thể cấu hình) |
| Loại ngõ ra | Relay (tiếp điểm) |
| Điện áp ngõ ra | 5-30V DC / 5-250V AC |
| Dòng ngõ ra | 2A (mỗi ngõ ra) |
| Thời gian đáp ứng | < 1ms (ngõ vào) / < 10ms (ngõ ra) |
| Nhiệt độ hoạt động | 0°C đến 55°C |
| Độ ẩm hoạt động | 5% đến 95% (không ngưng tụ) |
| Kích thước (WxHxD) | 71.2 x 80 x 62 mm |
| Trọng lượng | 200g |
| Tiêu chuẩn | CE, UL, cULus |
| Giá bán tham khảo | Liên hệ |
3. Cấu Tạo Sản Phẩm 6ES7223-1PH22-0XA8
Module 6ES7223-1PH22-0XA8 được thiết kế với sự tỉ mỉ và tinh tế, đảm bảo độ bền và hiệu suất hoạt động cao trong môi trường công nghiệp khắc nghiệt. Các thành phần chính bao gồm:
- Vỏ bảo vệ: Làm từ nhựa ABS chất lượng cao, có khả năng chống va đập, chống cháy và chống ăn mòn, bảo vệ các linh kiện bên trong khỏi tác động của môi trường.
- Các đầu nối (terminal): Được bố trí khoa học, dễ dàng đấu nối dây, giúp việc lắp đặt và bảo trì trở nên đơn giản và nhanh chóng.
- Đèn LED báo trạng thái: Hiển thị trạng thái hoạt động của từng ngõ vào/ra, giúp người dùng dễ dàng theo dõi và chẩn đoán lỗi.
- Mạch điện tử: Sử dụng các linh kiện chất lượng cao, được thiết kế và sản xuất theo tiêu chuẩn nghiêm ngặt của Siemens, đảm bảo độ tin cậy và tuổi thọ cao.
- Giao diện kết nối: Sử dụng giao thức truyền thông tiêu chuẩn, tương thích với các PLC S7-200 và các thiết bị khác trong hệ thống.
4. Các Tính Năng Chính Của Sản Phẩm 6ES7223-1PH22-0XA8
6ES7223-1PH22-0XA8 không chỉ là một module mở rộng thông thường, mà còn là một “trợ thủ đắc lực” cho hệ thống điều khiển của bạn, nhờ vào những tính năng ưu việt sau:
- Độ tin cậy cao: Sản phẩm của Siemens luôn nổi tiếng với độ bền và độ tin cậy vượt trội, hoạt động ổn định trong thời gian dài, giảm thiểu thời gian chết của hệ thống.
- Dễ dàng lắp đặt và cấu hình: Thiết kế nhỏ gọn, các đầu nối được bố trí hợp lý, việc lắp đặt và cấu hình trở nên đơn giản và nhanh chóng, tiết kiệm thời gian và công sức.
- Khả năng mở rộng linh hoạt: Dễ dàng kết nối với các PLC S7-200 và các module mở rộng khác, tạo thành một hệ thống điều khiển có khả năng mở rộng cao, đáp ứng mọi nhu cầu của ứng dụng.
- Tích hợp các chức năng bảo vệ: Bảo vệ quá áp, quá dòng, ngắn mạch, đảm bảo an toàn cho thiết bị và hệ thống.
- Giá cả phải chăng So với hiệu năng và độ bền, giá sản phẩm hoàn toàn hợp lý và phù hợp với túi tiền của đa số người dùng.
5. Hướng Dẫn Kết Nối Sản Phẩm 6ES7223-1PH22-0XA8
Để kết nối 6ES7223-1PH22-0XA8 với phần mềm STEP 7-Micro/WIN, bạn cần thực hiện các bước sau:
Chuẩn bị:
- PLC S7-200 (CPU 22x)
- Module 6ES7223-1PH22-0XA8
- Cáp lập trình PPI hoặc USB/PPI
- Phần mềm STEP 7-Micro/WIN (phiên bản phù hợp)
- Nguồn cấp 24V DC
Lắp đặt phần cứng:
- Gắn module 6ES7223-1PH22-0XA8 vào rail DIN bên cạnh PLC.
- Kết nối nguồn cấp 24V DC cho module.
- Kết nối cáp lập trình từ máy tính đến cổng giao tiếp của PLC.
Cấu hình phần cứng trong STEP 7-Micro/WIN:
- Mở phần mềm STEP 7-Micro/WIN.
- Tạo một project mới hoặc mở project hiện có.
- Trong cửa sổ “System Block”, chọn loại CPU của PLC S7-200 đang sử dụng.
- Thêm module EM 223 vào cấu hình phần cứng bằng cách kéo thả từ thư viện “Digital I/O” vào vị trí thích hợp.
- Thiết lập địa chỉ I/O cho module EM 223 (ví dụ: I0.0-I0.7 cho ngõ vào, Q0.0-Q0.7 cho ngõ ra).
- Lưu cấu hình phần cứng.
Tải chương trình xuống CPU
- Viết chương trình điều khiển cho PLC.
- Sử dụng các lệnh đọc/ghi I/O để tương tác với module EM 223.
- Tải chương trình xuống PLC.
Kiểm tra kết nối:
- Bật nguồn cho PLC và module.
- Sử dụng các công cụ giám sát của STEP 7-Micro/WIN để kiểm tra trạng thái của các ngõ vào/ra.
- Thử nghiệm chương trình điều khiển để đảm bảo module hoạt động đúng.
6. Khắc Phục Một Số Lỗi Thường Gặp Với Module 6ES7223-1PH22-0XA8
Dưới đây là một số lỗi thường gặp và cách khắc phục khi sử dụng module 6ES7223-1PH22-0XA8:
| Lỗi | Nguyên nhân có thể | Cách khắc phục |
|---|---|---|
| Đèn LED nguồn không sáng | Mất nguồn cấp, nguồn cấp không đủ, module bị hỏng. | Kiểm tra lại nguồn cấp, đảm bảo đúng điện áp và dòng điện yêu cầu. Kiểm tra cầu chì (nếu có). Nếu vẫn không được, có thể module đã bị hỏng, cần thay thế. |
| Đèn LED trạng thái không sáng | Module chưa được cấu hình đúng, chưa có tín hiệu vào/ra, module bị hỏng. | Kiểm tra lại cấu hình phần cứng trong STEP 7-Micro/WIN. Kiểm tra kết nối dây từ các thiết bị ngoại vi đến module. Nếu vẫn không được, có thể module đã bị hỏng, cần thay thế. |
| Ngõ vào/ra không hoạt động | Sai địa chỉ I/O, lỗi kết nối dây, lỗi chương trình, thiết bị ngoại vi bị hỏng, module bị hỏng. | Kiểm tra lại địa chỉ I/O trong chương trình và cấu hình phần cứng. Kiểm tra kết nối dây từ các thiết bị ngoại vi đến module. Kiểm tra chương trình, đảm bảo không có lỗi logic. Kiểm tra hoạt động của các thiết bị ngoại vi. Nếu vẫn không được, có thể module đã bị hỏng, cần thay thế. |
| Truyền thông không ổn định | Lỗi cáp lập trình, nhiễu điện từ, cấu hình truyền thông sai. | Kiểm tra cáp lập trình, đảm bảo không bị đứt, gãy. Sử dụng cáp chống nhiễu nếu cần thiết. Kiểm tra lại cấu hình truyền thông trong STEP 7-Micro/WIN. |
