PLC Siemens

Bạn đang tìm kiếm một giải pháp tự động hóa đáng tin cậy, linh hoạt và hiệu quả cho hệ thống sản xuất của mình? PLC Siemens có thể chính là câu trả lời. Bài viết này sẽ cung cấp cho các kỹ sư, nhà quản lý và chủ doanh nghiệp cái nhìn tổng quan và chuyên sâu về PLC Siemens, từ khái niệm cơ bản, cấu tạo, nguyên lý hoạt động, đến các dòng sản phẩm nổi bật và ứng dụng thực tế. Qua bài viết, người đọc không chỉ hiểu rõ “PLC Siemens là gì” mà còn nắm được lý do tại sao Siemens luôn là lựa chọn hàng đầu trong lĩnh vực tự động hóa, cũng như cách lựa chọn dòng PLC phù hợp với nhu cầu của mình.

1. Giới thiệu về PLC

PLC viết tắt của Programmable Logic Controller là thiết bị điện tử nhỏ gọn, bạn có thể lập trình cho PLC các thuật toán logic để nó điều khiển các quy trình tự động. Ngôn ngữ lập trình PLC bao gồm: Ladder hoặc Step ladder. Các thương hiệu PLC nổi tiếng hiện nay có thể kể đến như: Mitsubishi, Siemens, INVT, Schneider, Omron, Rockwell,…

2. Tổng quan về PLC Siemens

2.1. PLC Siemens là gì?

PLC Siemens là bộ điều khiển logic có khả năng lập trình được sản xuất bởi tập Siemens (Đức). Với lịch sử phát triển lâu đời và kinh nghiệm dày dặn trong lĩnh vực tự động hóa, Siemens đã khẳng định vị thế là nhà cung cấp PLC hàng đầu, được tin dùng trên toàn cầu và sản phẩm PLC Siemens góp phần quan trọng trong quá trình phát triển ngành công nghiệp tự động hóa tại Việt Nam.

PLC Siemens bao gồm nhiều dòng sản phẩm như Logo!, S7-200, S7-200 Smart, S7-300, S7-400 S7-1200, S7-1200 G2 và S7-1500. Trong số đó, dòng S7-1200 (được sử dụng nhiều nhất) là dòng thay thế cho S7-200, S7-400 là dòng mạnh nhất, Logo! là dòng sản phẩm nhỏ gọn, tiết kiệm chi phí, S7-1200 G2 là dòng nâng cấp của S7-1200, S7-200 Smart là dòng được Siemens sản xuất để sử dụng riêng ở thị trường Trung Quốc.

2.2. Lịch sử phát triển của PLC Siemens

Lịch sử phát triển của PLC Siemens là một hành trình dài, đánh dấu bằng những bước tiến vượt bậc trong công nghệ tự động hóa. Từ những dòng sản phẩm đầu tiên, Siemens đã không ngừng cải tiến và đổi mới, mang đến cho thị trường những giải pháp ngày càng tiên tiến và hiệu quả.

Dưới đây là các dòng PLC Siemens chính qua các thời kỳ:

– SIMATIC S3 (1973): Đây là một trong những dòng PLC đầu tiên của Siemens, đánh dấu bước khởi đầu cho sự phát triển mạnh mẽ của hãng trong lĩnh vực tự động hóa.

– SIMATIC S5 (1979): Dòng sản phẩm này đã mang lại nhiều cải tiến đáng kể so với S3, với hiệu suất cao hơn và khả năng ứng dụng rộng hơn.

– SIMATIC S7-200 (1994): Được thiết kế cho các ứng dụng nhỏ và vừa, S7-200 đã trở thành một trong những dòng PLC phổ biến nhất của Siemens.

– SIMATIC S7-300 (1995): Với hiệu suất mạnh mẽ và khả năng mở rộng linh hoạt, S7-300 đã đáp ứng được nhu cầu của các hệ thống tự động hóa phức tạp hơn.

– SIMATIC S7-400 (1995): Được thiết kế cho các ứng dụng đòi hỏi hiệu suất cao nhất, S7-400 là lựa chọn hàng đầu cho các nhà máy sản xuất lớn và các hệ thống điều khiển quá trình.

– SIMATIC S7-1200 (2009): Ra đời để thay thế dần cho S7-200, S7-1200 mang đến một cách tiếp cận mới, hiện đại hơn với nhiều tính năng tiên tiến.

– SIMATIC S7-1500 (2012): Đây là dòng PLC tiên tiến nhất của Siemens, với hiệu suất vượt trội, khả năng kết nối mạnh mẽ và nhiều tính năng bảo mật.

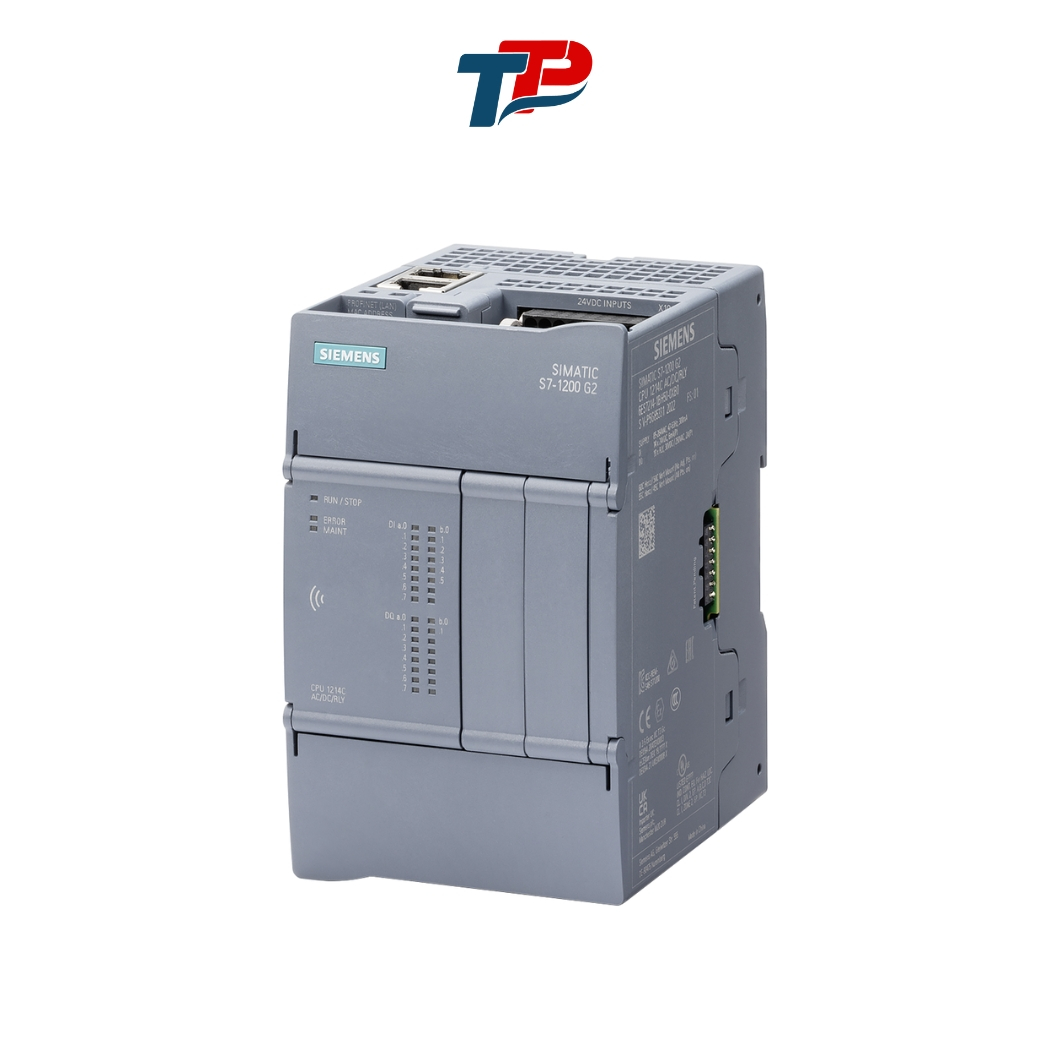

– PLC S7-1200 G2 (2024): Đây là dòng PLC nâng cấp của PLC S7-1200.

Bên cạnh các dòng PLC, Siemens còn phát triển phần mềm TIA Portal. TIA Portal là một môi trường kỹ thuật tích hợp, cho phép người dùng cấu hình, lập trình, mô phỏng và chẩn đoán lỗi cho toàn bộ hệ thống tự động hóa, bao gồm PLC, HMI, biến tần và các thiết bị khác.

3. Cấu tạo của PLC Siemens

Để hiểu rõ cách thức hoạt động của PLC Siemens, chúng ta sẽ cùng khám phá cấu tạo bên trong của nó. Về cơ bản, một bộ PLC Siemens bao gồm các thành phần chính sau:

– CPU (Bộ xử lý trung tâm): Đây là “bộ não” của PLC, nơi thực hiện các phép tính toán logic và xử lý chương trình điều khiển. CPU quyết định tốc độ và khả năng xử lý của PLC.

– Bộ nhớ RAM: Lưu trữ dữ liệu tạm thời, các giá trị đầu vào/đầu ra và kết quả của các phép tính trong quá trình PLC hoạt động. Dữ liệu trong RAM sẽ bị mất khi mất điện.

– Bộ nhớ ROM: Lưu trữ chương trình điều khiển và hệ điều hành của PLC. Dữ liệu trong ROM không bị mất khi mất điện.

– Bộ nhớ EEPROM: Một loại bộ nhớ đặc biệt, cho phép người dùng ghi và xóa dữ liệu bằng điện. EEPROM thường được sử dụng để lưu trữ các chương trình điều khiển, cấu hình hệ thống và các thông số quan trọng khác.

– Module đầu vào: Tiếp nhận tín hiệu từ các cảm biến (sensor), nút nhấn, công tắc,… và chuyển đổi chúng thành tín hiệu số để CPU xử lý.

– Module đầu ra: Nhận lệnh từ CPU và chuyển đổi thành tín hiệu để điều khiển các thiết bị chấp hành (actuator) như van, động cơ, đèn báo,…

– Bộ nguồn: Cung cấp nguồn điện ổn định cho PLC hoạt động.

– Cổng giao tiếp: Cho phép PLC kết nối và trao đổi dữ liệu với các thiết bị khác như máy tính, màn hình HMI, các PLC khác, hoặc các hệ thống mạng công nghiệp. Các chuẩn giao tiếp phổ biến như PROFIBUS, PROFINET.

4. Nguyên lý hoạt động của PLC Siemens

PLC Siemens hoạt động dựa trên một chu trình lặp đi lặp lại, được gọi là quá trình quét. Đầu tiên, PLC Siemens quét (đọc) trạng thái của tất cả các tín hiệu đầu vào (inputs) từ cảm biến, nút nhấn. Tiếp theo, nó thực thi chương trình logic mà người dùng đã viết, xử lý các thông tin đầu vào này. Cuối cùng, dựa trên kết quả của chương trình, PLC cập nhật trạng thái của các tín hiệu đầu ra (outputs) để điều khiển thiết bị như động cơ, đèn.

Nói cách khác, PLC Siemens liên tục giám sát các sự kiện đầu vào, áp dụng logic đã được lập trình để đưa ra quyết định, và sau đó thực hiện hành động thông qua các đầu ra.

5. Các dòng sản phẩm PLC Siemens phổ biến

Siemens cung cấp một loạt các dòng sản phẩm PLC, mỗi dòng được thiết kế để đáp ứng các yêu cầu ứng dụng khác nhau, từ các hệ thống điều khiển đơn giản đến các ứng dụng phức tạp trong các ngành công nghiệp khác nhau. Dưới đây là một số dòng sản phẩm PLC Siemens phổ biến:

5.1. LOGO! Siemens

LOGO! là dòng PLC siêu nhỏ gọn của Siemens, được thiết kế cho các ứng dụng tự động hóa đơn giản, có chi phí thấp. LOGO! thường được sử dụng trong các hệ thống điều khiển nhỏ như: điều khiển hệ thống chiếu sáng, điều khiển hệ thống tưới nước, tưới tiêu, máy đóng gói.

LOGO! có các ưu điểm vượt trội dưới đây:

– Sở hữu kích thước nhỏ gọn, dễ dàng lắp đặt trong không gian hạn chế.

– Phiên bản có tích hợp màn hình và nút nhấn chúng ta có thể cài đặt thông số trực tiếp trên Logo! mà không cần liên kết với PC hay HMI để điều chỉnh.

– Lập trình đơn giản bằng phần mềm LOGO! Soft Comfort hoặc trực tiếp trên màn hình tích hợp (đối với một số model).

– Có giá thành rẻ, phù hợp với các ứng dụng có ngân sách hạn chế.

– Tích hợp sẵn các chức năng cơ bản: Bộ đếm (counter), bộ định thời (timer), các hàm logic,…

Tuy nhiên, LOGO! vẫn có những hạn chế về số lượng đầu vào/đầu ra (I/O) ít, không phù hợp cho các ứng dụng phức tạp, không phù hợp cho các ứng dụng đòi hỏi tốc độ xử lý cao

5.2. SIMATIC S7-1200

SIMATIC S7-1200 là dòng PLC nhỏ gọn, linh hoạt của Siemens, được thiết kế cho các ứng dụng tự động hóa vừa và nhỏ. S7-1200 thường được sử dụng trong các hệ thống điều khiển như: điều khiển máy chiết rót, điều khiển các hệ thống HVAC, hệ thống chiếu sáng.

SIMATIC S7-1200 sở hữu các ưu điểm như:

– Có thể mở rộng số lượng đầu vào/đầu ra (I/O) bằng các module mở rộng.

– Tốc độ xử lý nhanh hơn so với LOGO!, đáp ứng được các ứng dụng đòi hỏi tốc độ cao hơn.

– Sở hữu đầy đủ bộ đếm tốc độ cao (HSC), bộ phát xung (PTO/PWM), cổng truyền thông Ethernet.

– Phần mềm TIA Portal với giao diện lập trình trực quan, dễ sử dụng.

– Giá thành hợp lý

Song, S7-1200 còn nhược điểm là không phù hợp với các hệ thống điều khiển tự động hóa quy mô lớn, phức tạp.

5.3. SIMATIC S7-1500

SIMATIC S7-1500 là dòng PLC cao cấp của Siemens, là phiên bản nâng cấp của dòng S7-300 được thiết kế cho các ứng dụng tự động hóa phức tạp, đòi hỏi hiệu suất cao và tính sẵn sàng cao. S7-1500 thường được sử dụng trong các hệ thống điều khiển nhà máy thông minh, các hệ thống lớn như dầu khí, hóa chất.

SIMATIC S7-1500 với các ưu điểm nổi bật như:

– Tốc độ xử lý cực nhanh, đáp ứng được các ứng dụng đòi hỏi thời gian thực.

– Tích hợp các chức năng an toàn, đảm bảo an toàn cho người vận hành và thiết bị.

– Tích hợp các giao thức truyền thông hiện đại như OPC UA, MQTT,…

– Có thể mở rộng số lượng đầu vào/đầu ra (I/O) và các module chức năng khác.

Tuy nhiên, S7-1500 có chi phí đầu tư ban đầu lớn hơn so với các dòng PLC khác, cần có kiến thức chuyên sâu về tự động hóa để cấu hình và lập trình.

5.4. SIMATIC S7-300

SIMATIC S7-300 là dòng PLC cỡ trung, ổn định của Siemens, được sử dụng rộng rãi trong nhiều ứng dụng tự động hóa công nghiệp khác nhau. S7-300 thường được sử dụng trong các hệ thống điều khiển như: dây chuyền lắp ráp, hệ thống xử lý chất thải, sản xuất bao bì.

SIMATIC S7-300 sở hữu các ưu điểm sau:

– Hoạt động ổn định trong thời gian dài.

– Hỗ trợ nhiều chuẩn truyền thông như PROFIBUS, PROFINET, Ethernet/IP,…

– Phần mềm lập trình STEP 7 quen thuộc với nhiều kỹ sư tự động hóa.

Tuy nhiên, S7-300 hiệu suất không bằng S7-1500, khả năng mở rộng hạn chế hơn so với S7-1500.

5.5. SIMATIC S7-400

SIMATIC S7-400 là dòng PLC mạnh nhất của Siemens, được thiết kế đặc biệt cho các hệ thống điều khiển quá trình và các ứng dụng đòi hỏi tính sẵn sàng cao và khả năng dự phòng nóng. S7-400 thường được sử dụng trong các hệ thống điều khiển như: dây chuyền hàng hóa ở cảng tàu, quy trình sản xuất trong ngành hóa chất, dầu khí.

SIMATIC S7-400 có các ưu điểm nổi bật dưới đây:

– Đáp ứng được các ứng dụng điều khiển quá trình phức tạp.

– Hoạt động ổn định trong khoảng thời gian rất dài thường là trên 10 năm.

– Đảm bảo tính liên tục của hệ thống, chạy 24/7 mà không cần nghỉ máy.

– Tích hợp đầy đủ các chức năng an toàn

– Quản lý I/O rất lớn

Song, S7-400 lại có chi phí đầu tư ban đầu lớn, công nghệ cũ hơn so với S7-1500.

6. Ứng dụng của PLC Siemens trong các ngành công nghiệp

PLC Siemens, với tính linh hoạt và độ tin cậy cao, được ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhau. Dưới đây là một số ví dụ điển hình:

6.1. Ngành sản xuất và chế tạo

Trong ngành sản xuất và chế tạo, PLC Siemens đóng vai trò quan trọng trong việc tự động hóa các dây chuyền sản xuất, giúp tăng năng suất, giảm chi phí và nâng cao chất lượng sản phẩm.

Ví dụ: Trong một nhà máy sản xuất ô tô, PLC Siemens có thể được sử dụng để điều khiển robot hàn, robot sơn, hệ thống băng tải, và các máy móc kiểm tra chất lượng.

6.2. Ngành thực phẩm và đồ uống

Trong ngành thực phẩm và đồ uống, PLC Siemens đóng vai trò quan trọng trong việc đảm bảo an toàn vệ sinh thực phẩm, kiểm soát chất lượng và tối ưu hóa quy trình sản xuất. PLC Siemens điều khiển các công đoạn trong quy trình chế biến thực phẩm như trộn, nấu, làm lạnh, đóng gói.

Ví dụ: Trong một nhà máy sản xuất sữa, PLC Siemens có thể được sử dụng để điều khiển các công đoạn như thanh trùng, đồng hóa, lên men, đóng hộp và dán nhãn.

6.3. Ngành năng lượng

Trong ngành năng lượng, PLC Siemens đóng vai trò quan trọng trong việc điều khiển và giám sát các hệ thống sản xuất, truyền tải và phân phối điện năng. PLC Siemens điều khiển các thiết bị trong nhà máy điện như tua-bin, máy phát điện, lò hơi.

Ví dụ: Trong một nhà máy điện gió, PLC Siemens có thể được sử dụng để điều khiển tốc độ quay của tua-bin, điều khiển hướng gió, và kết nối với lưới điện.

6.4.  Ngành dầu khí và hóa chất

Trong ngành dầu khí và hóa chất, PLC Siemens đóng vai trò quan trọng trong việc điều khiển các quy trình sản xuất phức tạp và đảm bảo an toàn cho người vận hành và môi trường. PLC Siemens điều khiển các thiết bị trên giàn khoan như bơm, van, máy nén.

Ví dụ: Trong một nhà máy lọc dầu, PLC Siemens có thể được sử dụng để điều khiển các tháp chưng cất, lò phản ứng, và các hệ thống bơm, van.

7. Thanh Thiên Phú phân phối PLC Siemens chính hãng

Thanh Thiên Phú tự hào là đại lý cung cấp PLC Siemens chính hãng, uy tín tại Việt Nam. Chúng tôi cam kết mang đến cho khách hàng các sản phẩm Siemens chất lượng cao, đa dạng chủng loại, đáp ứng mọi nhu cầu tự động hóa, từ các ứng dụng đơn giản đến các hệ thống phức tạp.

Với đội ngũ nhân viên giàu kinh nghiệm, am hiểu về sản phẩm và thị trường, Thanh Thiên Phú không chỉ cung cấp sản phẩm mà còn tư vấn giải pháp, hỗ trợ kỹ thuật tận tình, giúp khách hàng lựa chọn và sử dụng PLC Siemens một cách hiệu quả nhất. Đến với Thanh Thiên Phú, bạn hoàn toàn có thể yên tâm về nguồn gốc, chất lượng sản phẩm, giá cả cạnh tranh và dịch vụ hậu mãi chu đáo.

8. Các câu hỏi liên quan

Phần này sẽ tập trung giải đáp các thắc mắc thường gặp về PLC Siemens, giúp người đọc có thêm thông tin hữu ích và củng cố kiến thức đã được trình bày ở các phần trước.

Câu hỏi 1: PLC Siemens có những dòng nào?

Siemens cung cấp nhiều dòng PLC khác nhau, đáp ứng đa dạng nhu cầu của các ứng dụng tự động hóa. Các dòng PLC Siemens phổ biến bao gồm: LOGO!, SIMATIC S7-1200, SIMATIC S7-1500, SIMATIC S7-300, SIMATIC S7-400.

Câu hỏi 2: Dòng PLC nào của Siemens là mạnh nhất?

SIMATIC S7-400 được xem là dòng PLC mạnh nhất của Siemens, đặc biệt là các model hỗ trợ cấu hình dự phòng nóng (hot standby). S7-400 được thiết kế cho các hệ thống điều khiển quá trình (process control) và các ứng dụng đòi hỏi tính sẵn sàng cao, khả năng xử lý mạnh mẽ và độ tin cậy tuyệt đối.

Tuy nhiên, nếu xét về công nghệ mới và tính năng hỗ trợ cho Công nghiệp 4.0, SIMATIC S7-1500 là dòng PLC tiên tiến hơn, với hiệu suất vượt trội, khả năng kết nối mạng mạnh mẽ và tích hợp các tính năng an toàn.

Câu hỏi 3: Dòng PLC nào của Siemens được sử dụng phổ biến nhất ở Việt Nam?

SIMATIC S7-1200 là dòng PLC Siemens được sử dụng phổ biến nhất tại Việt Nam hiện nay. S7-1200 có kích thước nhỏ gọn, linh hoạt, dễ lập trình, giá thành hợp lý và đáp ứng được nhiều yêu cầu ứng dụng khác nhau trong các ngành công nghiệp.

Ngoài ra, S7-300 vẫn còn được sử dụng khá nhiều trong các hệ thống hiện hữu, nhờ tính ổn định và cộng đồng người dùng lớn. Tuy nhiên, S7-1200 đang dần thay thế S7-200 (đã ngừng sản xuất) và có xu hướng được lựa chọn nhiều hơn cho các dự án mới.

Câu hỏi 4: Phần mềm lập trình cho PLC Siemens là gì?

Phần mềm lập trình chính thức và được khuyến nghị sử dụng cho các dòng PLC Siemens là TIA Portal (Totally Integrated Automation Portal). TIA Portal là một nền tảng tích hợp, cung cấp các công cụ để cấu hình, lập trình, mô phỏng và chẩn đoán cho các hệ thống tự động hóa dựa trên PLC Siemens.

Đối với dòng S7-300 và S7-400, người dùng có thể sử dụng phần mềm STEP 7 (SIMATIC Manager) để lập trình. Tuy nhiên, TIA Portal được khuyến khích sử dụng cho các dự án mới, vì nó hỗ trợ nhiều dòng PLC hơn, có giao diện hiện đại hơn và tích hợp nhiều tính năng hơn.

Đối với dòng LOGO!, Siemens cung cấp phần mềm LOGO! Soft Comfort, với giao diện đơn giản và dễ sử dụng.
