Phần mềm lập trình HMI Weintek/Weinview là công cụ cốt lõi để cấu hình và vận hành các dự án tự động hóa sử dụng màn hình cảm ứng của hãng Weintek. Nó cho phép các kỹ sư chuyển đổi các yêu cầu điều khiển thành giao diện đồ họa trực quan, phục vụ mục đích tối ưu hóa vận hành, giám sát hệ thống và nâng cao hiệu quả cho các dây chuyền sản xuất công nghiệp. Việc làm chủ nền tảng lập trình miễn phí và linh hoạt này là bước khởi đầu quan trọng, hỗ trợ tốt cho các công việc liên quan đến giám sát SCADA và quản lý dữ liệu sản xuất.
1. HMI Weintek & Weinview là một

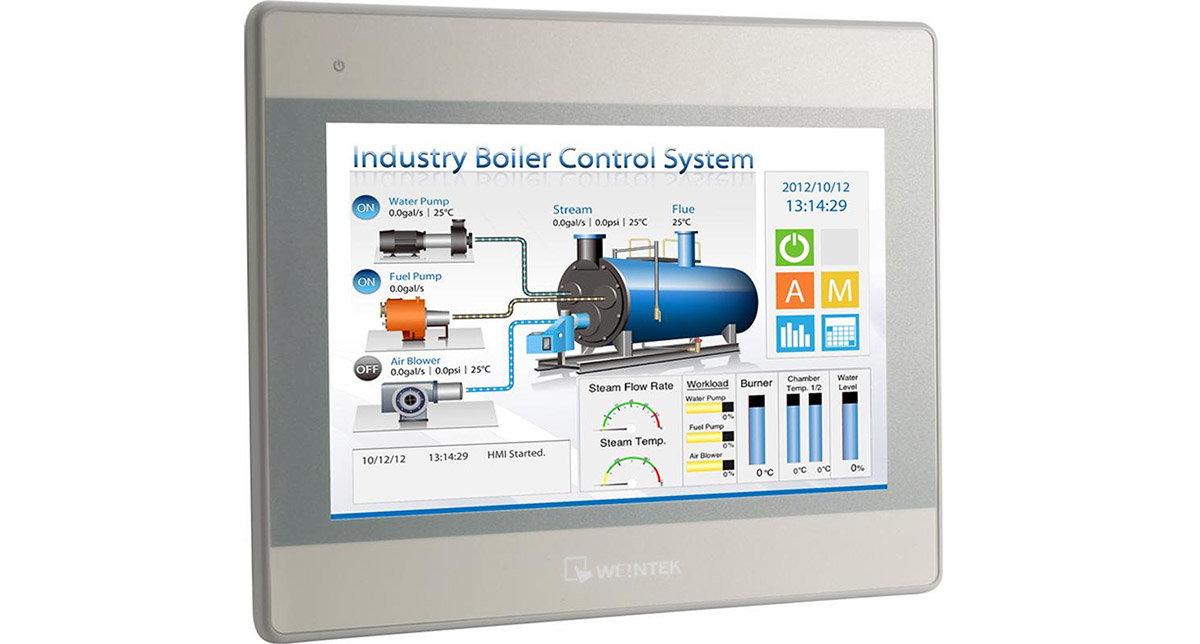

HMI Weintek là một thương hiệu giao diện Người-Máy (HMI) nổi tiếng đến từ Đài Loan được thành lập vào năm 1995. Tuy nhiên, trên thị trường quốc tế, người dùng thường gặp cả hai cái tên Weintek và Weinview, dẫn đến một số thắc mắc. Thực chất, đây là hai tên gọi cho cùng một sản phẩm, từ cùng một nhà sản xuất. Sự khác biệt này bắt nguồn từ chiến lược thương hiệu theo vùng địa lý: Weintek là tên gọi toàn cầu, trong khi Weinview (tiếng Trung: 威纶通 – Wēilúntōng) là thương hiệu được đăng ký và sử dụng riêng cho thị trường khổng lồ tại Trung Quốc Đại Lục để phù hợp hơn với ngôn ngữ và văn hóa kinh doanh bản địa.
Điều quan trọng nhất đối với các kỹ sư và nhà tích hợp hệ thống là về mặt kỹ thuật, không có bất kỳ sự khác biệt nào về chất lượng hay tính năng giữa sản phẩm mang hai thương hiệu này. Chúng được sản xuất trên cùng một dây chuyền công nghệ, sử dụng chung các linh kiện phần cứng cốt lõi, và quan trọng nhất là cùng được lập trình bằng một phần mềm duy nhất: EasyBuilder Pro. Điều này có nghĩa là một dự án được thiết kế cho HMI Weintek có thể được nạp và hoạt động hoàn hảo trên một HMI Weinview có cùng mã model và ngược lại. Do đó, sự khác biệt về tên gọi chỉ đơn thuần là một quyết định về mặt thương mại, không ảnh hưởng đến hiệu suất và độ tin cậy đã làm nên tên tuổi của hãng.
2. Lập trình HMI Weintek/Weinview bằng phần mềm gì?
Khi làm việc với giao diện người máy HMI Weintek, câu hỏi cơ bản nhất là sử dụng công cụ nào để lập trình cho chúng. Câu trả lời là phần mềm EasyBuilder Pro. Đây là nền tảng phát triển chính thức và duy nhất do Weintek Labs, Inc. cung cấp để làm việc với các phần cứng HMI của họ. Việc Weintek cung cấp phần mềm này hoàn toàn miễn phí là một lợi thế đáng kể, giúp người dùng tiết kiệm chi phí bản quyền so với nhiều nhà sản xuất khác.
EasyBuilder Pro không chỉ là một chương trình thiết kế giao diện đơn thuần. Nó là một môi trường phát triển tích hợp (IDE) đầy đủ, được xây dựng và cập nhật liên tục cùng với sự ra đời của các dòng HMI Weintek. Phần mềm này thường xuyên được bổ sung các tính năng mới và mở rộng thư viện trình điều khiển để tương thích với hầu hết các thiết bị tự động hóa trên thị trường.
Sự phát triển của EasyBuilder Pro gắn liền với sự phát triển của ngành công nghiệp tự động hóa. Ban đầu, nó tập trung vào các chức năng cơ bản như nút nhấn, đèn báo và hiển thị số. Theo thời gian, các công cụ cao cấp hơn như quản lý công thức (Recipe), lưu trữ dữ liệu (Data Logging), cảnh báo (Alarm), và quản lý người dùng đã được tích hợp để đáp ứng các yêu cầu phức tạp của nhà máy. Với sự bùng nổ của Công nghiệp 4.0 và vạn vật kết nối công nghiệp (IIoT), EasyBuilder Pro đã nhanh chóng cập nhật các giao thức truyền thông như MQTT, OPC UA Server và khả năng làm việc với cơ sở dữ liệu SQL. Những cập nhật này đã biến HMI Weintek từ một thiết bị hiển thị thành một cổng kết nối IIoT Gateway.
3. Các tính năng chính của phần mềm
EasyBuilder Pro cung cấp một bộ công cụ toàn diện cho các kỹ sư tự động hóa, với mỗi tính năng được thiết kế để giải quyết các vấn đề thực tế trong vận hành nhà máy. Việc tìm hiểu sâu các tính năng này sẽ giúp bạn tận dụng tối đa khả năng của HMI Weintek.

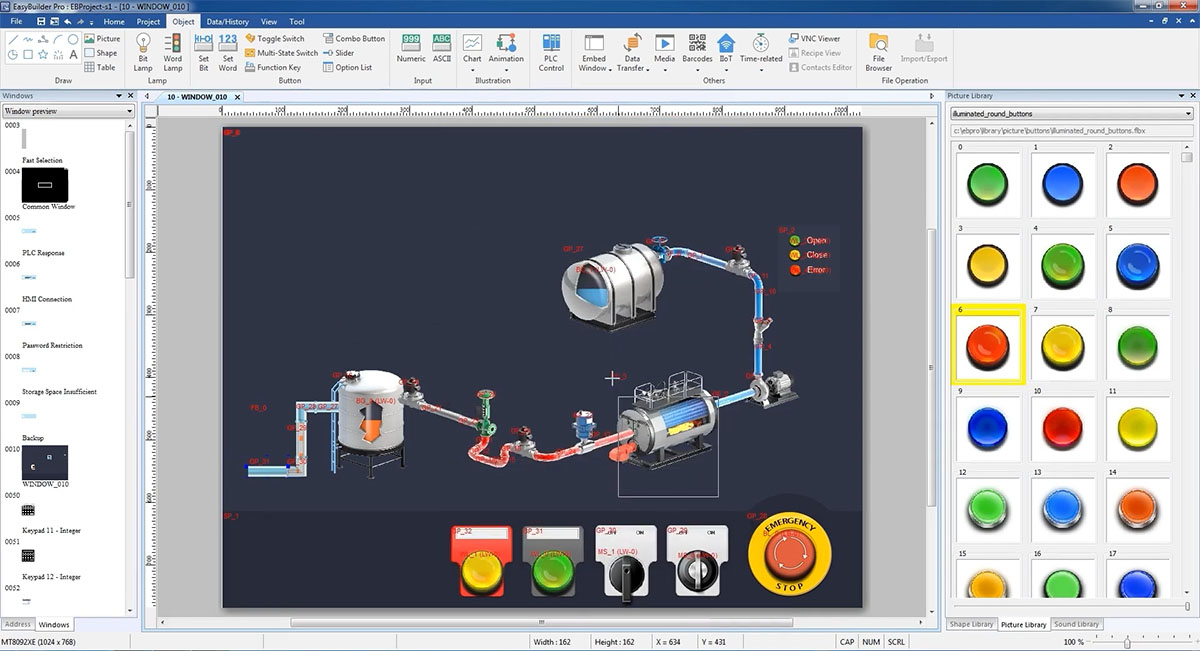

3.1. Thư viện đồ họa phong phú và khả năng tùy biến
Một giao diện điều khiển tốt cần phải trực quan. EasyBuilder Pro đáp ứng yêu cầu này bằng một thư viện đồ họa lớn được tích hợp sẵn. Thư viện này chứa hàng ngàn biểu tượng và hình ảnh mô phỏng các thiết bị công nghiệp như bồn chứa, van, động cơ, băng tải.
Thay vì phải tự thiết kế, kỹ sư có thể kéo thả các đối tượng có sẵn, giúp tiết kiệm thời gian thiết kế giao diện. Các đối tượng này là đối tượng động, có thể thay đổi thuộc tính như màu sắc, trạng thái dựa trên giá trị đọc về từ PLC. Ví dụ, mức chất lỏng trong bồn chứa có thể được hiển thị tăng giảm theo thời gian thực, hoặc một động cơ có thể đổi màu để báo hiệu trạng thái đang chạy hoặc đang lỗi.
Trong trường hợp thư viện có sẵn không đủ đáp ứng, EasyBuilder Pro cho phép người dùng nhập hình ảnh từ bên ngoài với các định dạng phổ biến như BMP, JPG, PNG. Điều này cho phép tạo ra giao diện tùy chỉnh theo nhận diện thương hiệu của công ty.
Thêm vào đó, tính năng Đối tượng đa trạng thái (Multi-state Object) cho phép một đối tượng duy nhất hiển thị nhiều hình ảnh khác nhau tương ứng với các giá trị khác nhau của một thanh ghi, giúp tạo ra các hoạt ảnh và giao diện sinh động hơn. Kết quả là một giao diện vận hành rõ ràng, giúp giảm thiểu sai sót trong thao tác của công nhân và tăng tốc độ xử lý sự cố.
3.2. Khả năng kết nối vượt trội với hơn 400+ trình điều khiển (drivers)
Đây là một trong những điểm mạnh lớn nhất của Weintek. Trong một nhà máy, việc sử dụng các thiết bị từ nhiều nhà sản xuất khác nhau là phổ biến. Việc kết nối tất cả chúng với một màn hình HMI duy nhất là một thách thức.
EasyBuilder Pro giải quyết vấn đề này bằng việc hỗ trợ một danh sách lớn các giao thức và trình điều khiển cho PLC, biến tần, đồng hồ nhiệt, và nhiều thiết bị khác. Phần mềm này tương thích với các hãng PLC lớn như PLC Siemens với các dòng từ S7-200 đến S7-1500, PLC Mitsubishi với FX và Q series, Rockwell/Allen-Bradley, Omron, Delta, LS, và nhiều hãng khác. Bên cạnh đó, các giao thức chuẩn công nghiệp như Modbus (RTU, ASCII, TCP), CANopen, BACnet/IP, EtherNet/IP và Profinet cũng được tích hợp đầy đủ.
Khả năng này mang lại sự linh hoạt cao, cho phép lựa chọn HMI Weintek cho nhiều dự án khác nhau mà không cần lo lắng về tính tương thích. Tính năng PLC Passthrough còn cho phép kỹ sư lập trình và gỡ lỗi cho PLC từ xa thông qua cổng Ethernet của HMI, một tiện ích giúp tiết kiệm thời gian và tăng tốc độ xử lý sự cố.
⇨ Tìm hiểu thêm về cách kết nối HMI Weintek với PLC Mitsubishi
⇨ Tìm hiểu thêm về cách kết nối HMI với PLC các hãng
3.3. Giám sát và điều khiển từ xa với EasyAccess 2.0
EasyAccess 2.0 là một giải pháp hiệu quả cho việc giám sát và bảo trì hệ thống. Đây là dịch vụ VPN đám mây được tích hợp vào HMI Weintek, cho phép tạo một kết nối an toàn đến HMI từ bất kỳ đâu thông qua Internet.
Ví dụ, khi một máy móc tại nhà máy gặp sự cố vào ban đêm, kỹ sư có thể truy cập giao diện HMI từ máy tính hoặc điện thoại thông minh tại nhà để kiểm tra tình trạng, xem lịch sử cảnh báo, và thậm chí truy cập vào PLC để chẩn đoán và khắc phục lỗi từ xa.
Lợi ích của việc này rất rõ ràng. Nó giúp tiết kiệm đáng kể chi phí và thời gian di chuyển của kỹ sư. Sự cố có thể được xử lý nhanh hơn, giúp giảm thiểu thời gian dừng máy và thiệt hại sản xuất.
Đối với các nhà chế tạo máy, đây là một công cụ hữu ích để cung cấp dịch vụ hỗ trợ sau bán hàng nhanh chóng cho khách hàng. Việc kích hoạt và sử dụng EasyAccess 2.0 khá đơn giản, vì hầu hết các dòng HMI Weintek mới đều được tích hợp sẵn license.
3.4. Quản lý dữ liệu mạnh mẽ: Data Logging, Recipe và Alarm
Một hệ thống tự động hóa không chỉ điều khiển mà còn cần thu thập và phân tích dữ liệu. EasyBuilder Pro cung cấp một bộ công cụ quản lý dữ liệu hiệu quả được trình bày trong bảng dưới đây.
| Tên tính năng | Mô tả và ứng dụng |
| Data Logging (Lưu trữ dữ liệu) | Tự động ghi lại giá trị của các biến số quan trọng (nhiệt độ, áp suất, tốc độ) theo thời gian. Dữ liệu được lưu vào bộ nhớ trong, USB hoặc thẻ SD. Dữ liệu này có thể được xem dưới dạng đồ thị xu hướng trên HMI hoặc xuất ra file CSV để phân tích trên máy tính, phục vụ cho việc tối ưu hóa quy trình và bảo trì dự đoán. |
| Recipe Management (Quản lý công thức) | Một tính năng cực kỳ hữu ích cho các ngành sản xuất nhiều loại sản phẩm trên cùng một dây chuyền. Thay vì phải nhập lại hàng trăm thông số mỗi khi đổi sản phẩm, người vận hành chỉ cần chọn tên công thức đã lưu, và HMI sẽ tự động tải toàn bộ thông số tương ứng xuống PLC. Điều này giúp giảm thời gian chuyển đổi và loại bỏ sai sót do nhập liệu. |
| Alarm Management (Quản lý cảnh báo) | Cho phép định nghĩa và phân loại hàng ngàn cảnh báo theo mức độ ưu tiên. Hệ thống sẽ thông báo ngay lập tức các sự cố cho người vận hành. Lịch sử cảnh báo được ghi lại chi tiết với thời gian xảy ra và thời gian kết thúc, giúp kỹ sư dễ dàng truy vết nguyên nhân sự cố. |
3.5. Hướng tới Công nghiệp 4.0: MQTT, OPC UA và kết nối cơ sở dữ liệu
Các tính năng cao cấp này giúp HMI Weintek trở thành một phần quan trọng trong các hệ thống Công nghiệp 4.0 và IIoT. HMI Weintek có thể hoạt động như một MQTT Client, cho phép đẩy dữ liệu sản xuất lên các MQTT Broker trên đám mây hoặc tại chỗ. Từ đó, các hệ thống cấp cao hơn như MES hoặc ERP có thể sử dụng dữ liệu này.
Việc tích hợp sẵn OPC UA Server biến HMI Weintek thành một máy chủ dữ liệu, cho phép các phần mềm SCADA hoặc ứng dụng khác dễ dàng kết nối và lấy dữ liệu một cách chuẩn hóa. Một số dòng cMT Series cao cấp còn hỗ trợ kết nối trực tiếp đến các cơ sở dữ liệu như MySQL và MS SQL. HMI có thể truy vấn và ghi dữ liệu trực tiếp vào các bảng SQL, phù hợp cho việc lưu trữ lượng lớn dữ liệu như truy xuất nguồn gốc sản phẩm.

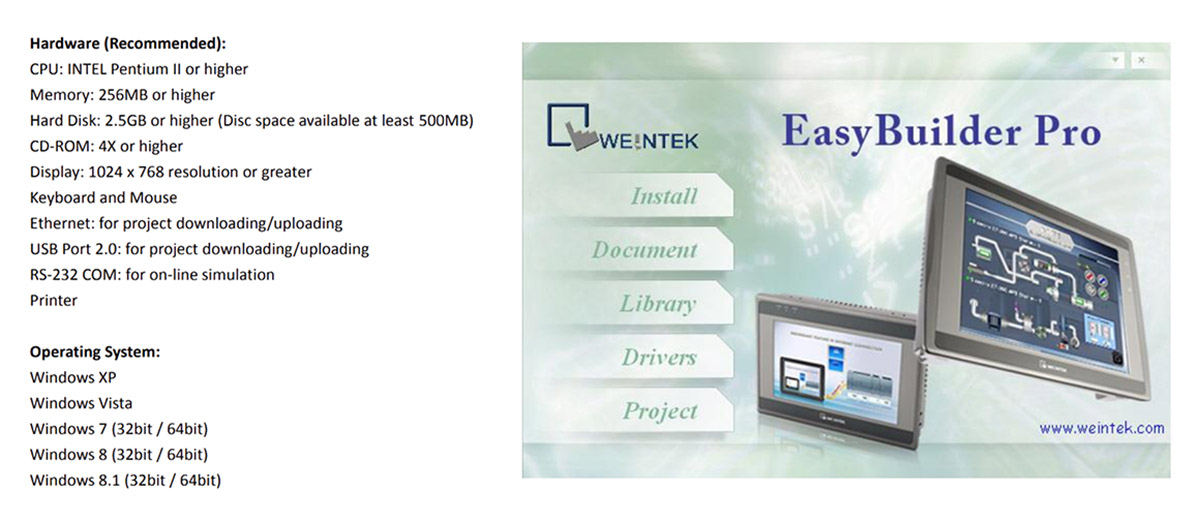

4. Yêu cầu phần cứng
Để EasyBuilder Pro hoạt động ổn định, máy tính của bạn cần đáp ứng các yêu cầu về phần cứng và hệ điều hành. Dù phần mềm không quá nặng, việc tuân thủ các khuyến nghị sẽ mang lại trải nghiệm làm việc tốt nhất, đặc biệt với các dự án lớn. Một cấu hình máy tính phù hợp sẽ giúp phần mềm khởi động nhanh, giảm thời gian biên dịch và tải chương trình, trực tiếp nâng cao năng suất của kỹ sư.
Bảng dưới đây tổng hợp các yêu cầu về cấu hình máy tính được Weintek khuyến nghị.
| Thành phần | Cấu hình tối thiểu | Cấu hình khuyến nghị | Lưu ý |
| Hệ điều hành | Windows 7 SP1 (32-bit/64-bit) | Windows 10 (64-bit) hoặc Windows 11 (64-bit) | Các phiên bản Windows mới hơn đảm bảo tính tương thích, bảo mật và hiệu suất tốt hơn do Windows 7 đã không còn được hỗ trợ. |
| CPU (Vi xử lý) | Intel Core 2 Duo hoặc tương đương | Intel Core i5 thế hệ 8 trở lên, hoặc AMD Ryzen 5 series 3000 trở lên | CPU mạnh hơn sẽ giảm thời gian biên dịch dự án, đặc biệt với các dự án phức tạp có nhiều script và đối tượng đồ họa. |
| RAM (Bộ nhớ) | 4 GB | 8 GB trở lên (16 GB là tốt nhất) | RAM lớn cho phép chạy mô phỏng mượt mà và sử dụng các phần mềm khác song song mà không bị chậm. |
| Ổ cứng | 2 GB dung lượng trống | Ổ cứng SSD với ít nhất 10 GB dung lượng trống | Sử dụng ổ SSD (Solid State Drive) sẽ cải thiện đáng kể tốc độ khởi động phần mềm, mở và lưu dự án. |
| Màn hình | Độ phân giải 1024 x 768 | Độ phân giải Full HD (1920 x 1080) trở lên | Màn hình độ phân giải cao cung cấp không gian làm việc rộng hơn, giúp dễ dàng quan sát và thiết kế giao diện. |
| Card đồ họa | Tích hợp (Onboard) | Card đồ họa rời với ít nhất 1 GB VRAM | Card đồ họa rời hỗ trợ tốt hơn cho việc hiển thị các đối tượng đồ họa phức tạp, giúp trải nghiệm thiết kế mượt mà hơn. |
| Kết nối | Cổng USB, Cổng Ethernet | Cổng USB 3.0, Cổng Ethernet 1 Gbps | Cổng USB dùng để nạp chương trình. Cổng Ethernet cần thiết để nạp chương trình qua mạng và sử dụng các tính năng từ xa. |
Đầu tư vào một máy tính có cấu hình tốt là một khoản đầu tư cho hiệu suất công việc. Một hệ thống ổn định giúp bạn tập trung vào công việc chính thay vì xử lý các vấn đề kỹ thuật của máy tính.
5. Hướng dẫn tải và cài đặt phần mềm
Việc cài đặt EasyBuilder Pro là bước đầu tiên để bắt đầu làm việc với HMI Weintek. Quá trình này khá đơn giản. Để đảm bảo bạn có được phiên bản chính thức và ổn định, bạn nên lấy bộ cài đặt từ website chính thức của hãng hoặc các nhà phân phối uy tín. Dưới đây là hướng dẫn chi tiết.
Bước 1: Truy cập website chính thức của Weintek để tải về file cài đặt: https://weintek.com/globalw/Software/EasyBuilderPro.aspx
Bước 2: Giải nén tệp tin cài đặt Sau khi tải về, bạn sẽ nhận được một tệp tin nén có định dạng .zip hoặc .rar. Bạn cần nhấp chuột phải vào tệp tin và chọn tùy chọn giải nén, ví dụ như “Extract All…” hoặc “Extract Here”. Thao tác này sẽ tạo một thư mục mới chứa tất cả các tệp cài đặt cần thiết. Cần lưu ý là nên giải nén ra thư mục riêng trước khi cài đặt để tránh các lỗi không mong muốn.
Bước 3: Chạy trình cài đặt với quyền quản trị Đây là một bước quan trọng để phần mềm được cài đặt đầy đủ. Bạn cần tìm tệp tin có tên “setup.exe” hoặc “autorun.exe” trong thư mục vừa giải nén. Sau đó, nhấp chuột phải vào tệp tin này và chọn “Run as administrator”. Khi hệ thống hỏi, hãy chọn “Yes” để cho phép ứng dụng thực hiện thay đổi.

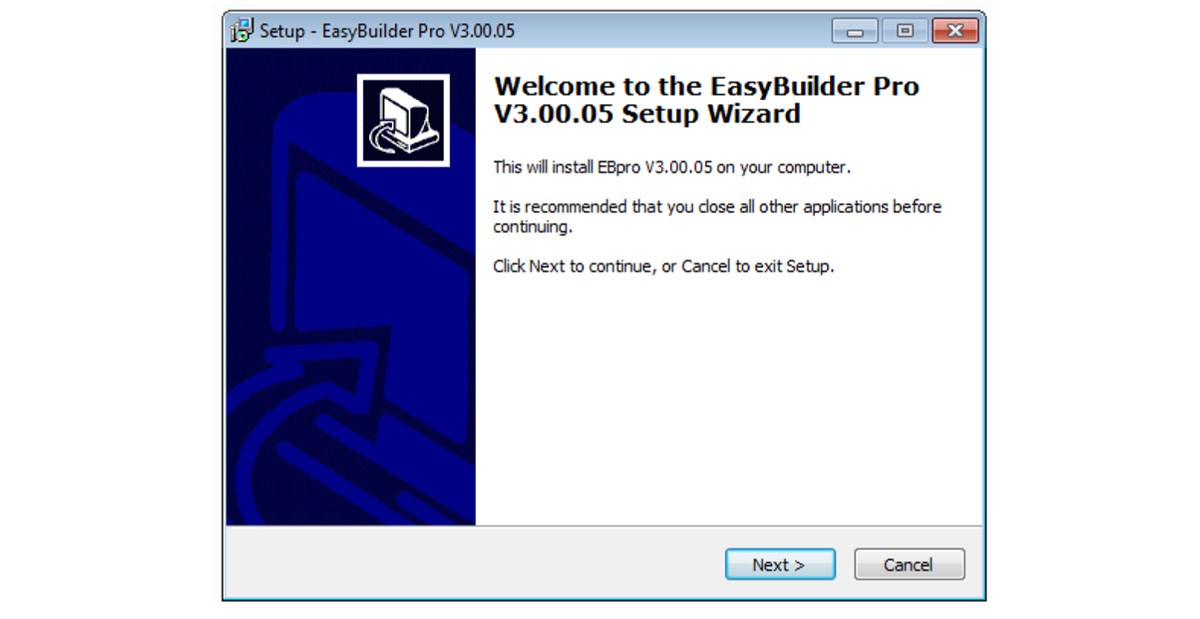

Bước 4: Thực hiện các bước theo hướng dẫn trên màn hình Trình cài đặt sẽ hướng dẫn bạn qua một vài bước. Bạn sẽ cần nhấn “Next” ở màn hình chào mừng.

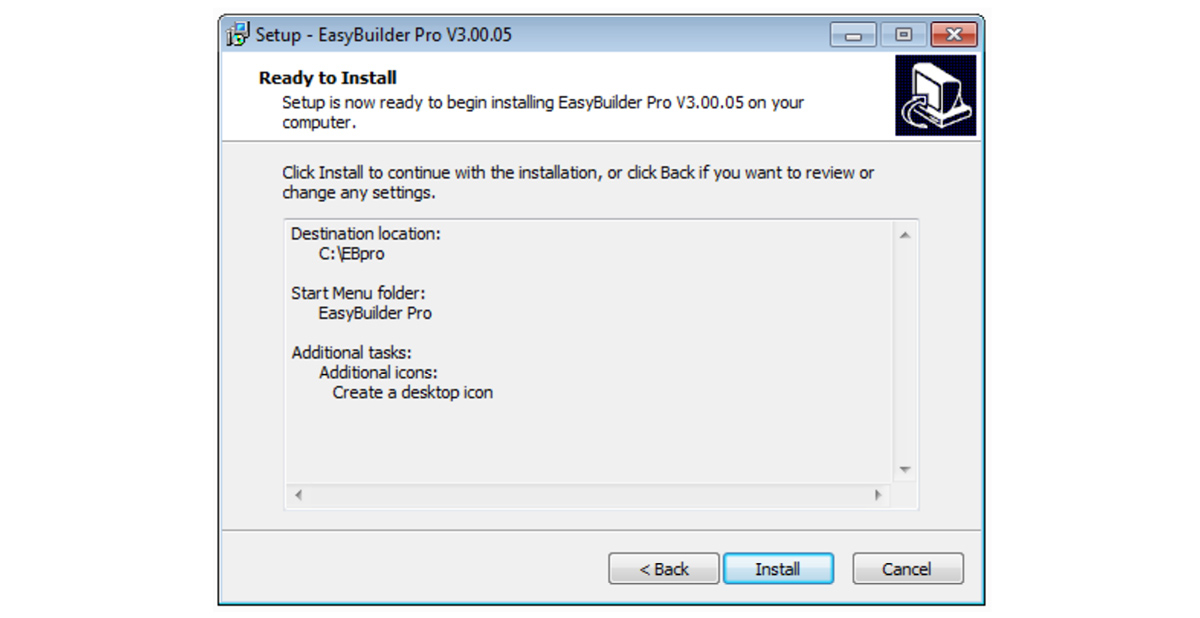

Tiếp theo, bạn cần chấp nhận các điều khoản bản quyền bằng cách chọn “I accept the terms…” và nhấn “Next”. Sau đó, bạn có thể điền thông tin người dùng nếu muốn. Ở bước chọn thư mục cài đặt, bạn nên giữ nguyên đường dẫn mặc định để đảm bảo ổn định. Cuối cùng, nhấn “Install” để bắt đầu quá trình cài đặt. Quá trình này sẽ mất vài phút.

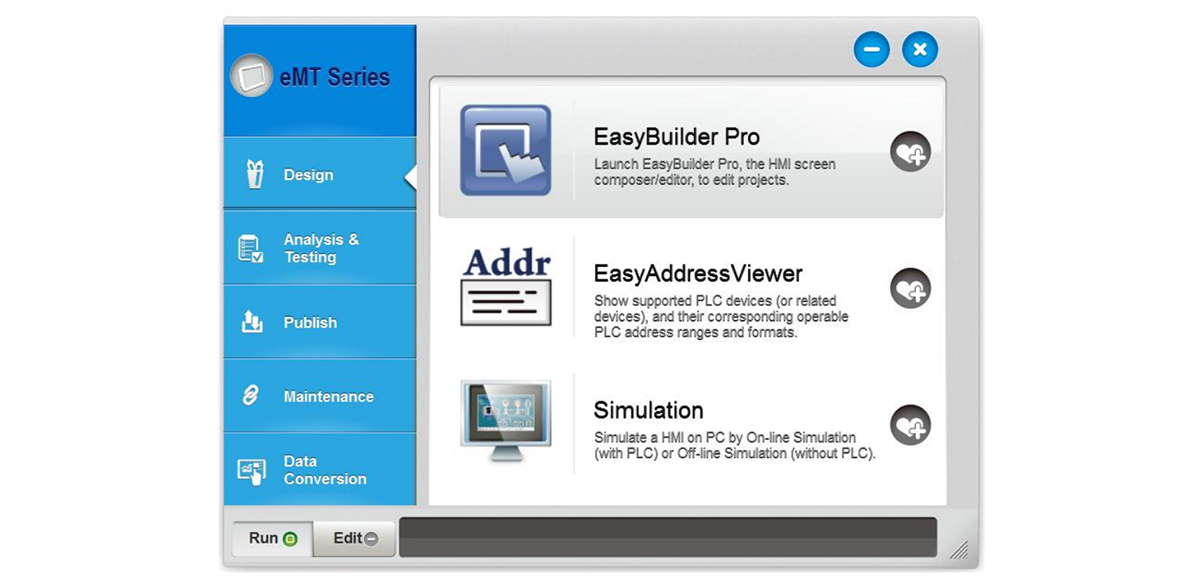

Bước 5: Hoàn tất cài đặt và khởi động phần mềm Khi quá trình cài đặt kết thúc, hãy nhấn “Finish”. Bây giờ, biểu tượng của EasyBuilder Pro sẽ xuất hiện trên màn hình Desktop hoặc trong Start Menu. Bạn có thể nhấp đúp vào biểu tượng để khởi động phần mềm. Từ đây, bạn đã có thể bắt đầu tạo dự án mới, chọn model HMI và khám phá các công cụ có sẵn.
