Phần mềm lập trình HMI Siemens là một hệ sinh thái công cụ kỹ thuật toàn diện, đóng vai trò là cầu nối then chốt giữa con người và máy móc trong các hệ thống tự động hóa công nghiệp hiện đại, giúp các kỹ sư và nhà quản lý tối ưu hóa quy trình sản xuất một cách hiệu quả. Với nền tảng TIA Portal mạnh mẽ, việc cấu hình giao diện điều khiển, giám sát dữ liệu và chẩn đoán lỗi hệ thống trở nên trực quan và liền mạch hơn bao giờ hết. Hãy cùng chúng tôi khám phá sâu hơn về nền tảng phần mềm Simatic WinCC và TIA Portal trong bài viết sau đây.
1. Lập trình HMI Siemens bằng phần mềm nào?
Đây là câu hỏi cốt lõi mà bất kỳ kỹ sư nào khi bắt đầu làm việc với HMI của Siemens đều quan tâm. Câu trả lời chính xác phụ thuộc vào dòng HMI bạn đang sử dụng và quy mô của dự án. Siemens cung cấp một danh mục phần mềm đa dạng, được tích hợp chủ yếu trong nền tảng TIA Portal, để đáp ứng mọi nhu cầu từ cơ bản đến phức tạp. Việc lựa chọn đúng công cụ không chỉ giúp bạn tận dụng hết tính năng của phần cứng mà còn tối ưu hóa chi phí đầu tư.

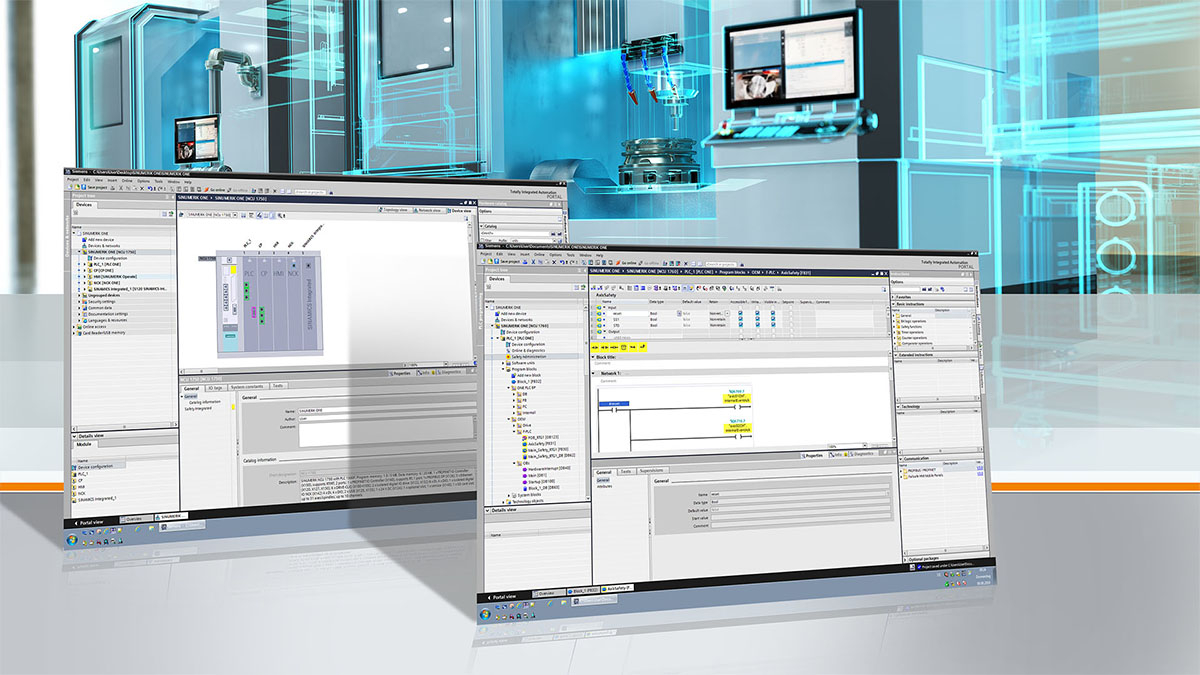

Nền tảng chính hiện nay là TIA Portal (Totally Integrated Automation Portal). Đây là môi trường kỹ thuật hợp nhất, nơi bạn có thể lập trình cho cả PLC và HMI. Trong TIA Portal, phần mềm chuyên dụng cho HMI có tên là SIMATIC WinCC. Tuy nhiên, WinCC lại có nhiều phiên bản khác nhau, mỗi phiên bản được thiết kế cho một dải sản phẩm HMI và một cấp độ ứng dụng nhất định.

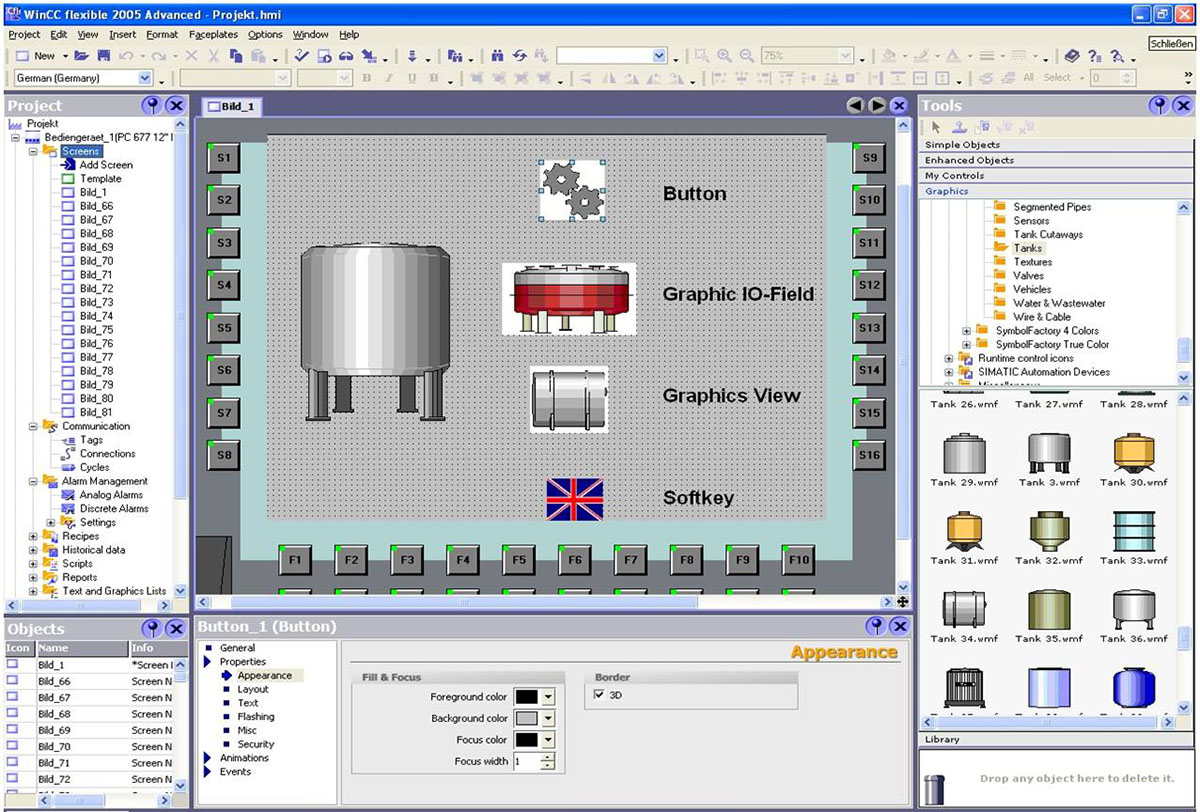

Trước đây, với các dòng HMI cũ hơn, Siemens có một phần mềm rất phổ biến là WinCC Flexible. Mặc dù hiện tại đã được thay thế phần lớn bởi TIA Portal, WinCC Flexible vẫn còn được sử dụng để bảo trì hoặc nâng cấp các hệ thống cũ đang dùng màn hình như OP77, TP177, MP277. Nếu bạn đang quản lý một hệ thống lâu đời, việc có kiến thức về WinCC Flexible vẫn rất hữu ích.
Để giúp bạn đưa ra lựa chọn phù hợp, bảng dưới đây sẽ phân tích chi tiết sự tương thích giữa các dòng HMI và phần mềm lập trình.
Bảng tương thích giữa các dòng HMI Siemens và phần mềm lập trình
| Dòng HMI Siemens | Phần mềm lập trình tương thích | Phiên bản WinCC trong TIA Portal | Ghi chú |
| SIMATIC Basic Panels (VD: KTP400, KTP700, KTP900, KTP1200 Basic) | TIA Portal | WinCC Basic | Đi kèm miễn phí với mọi phiên bản STEP 7 Basic hoặc Professional. Lý tưởng cho các ứng dụng điều khiển và giám sát đơn giản. |
| SIMATIC Comfort Panels (VD: TP700, TP900, TP1200, TP1500, TP1900, TP2200 Comfort) | TIA Portal | WinCC Comfort | Yêu cầu giấy phép riêng. Hỗ trợ nhiều chức năng cao cấp hơn như scripts, archives (lưu trữ dữ liệu), recipes (quản lý công thức). Phù hợp cho các máy móc và dây chuyền phức tạp. |
| SIMATIC Mobile Panels (VD: KTP700F Mobile, KTP900F Mobile) | TIA Portal | WinCC Comfort | Tương tự Comfort Panels nhưng có thêm các chức năng an toàn (Safety) tích hợp, thiết kế cho việc vận hành di động. |
| SIMATIC Unified Comfort Panels (VD: MTP700, MTP1000, MTP1200…) | TIA Portal | WinCC Unified | Yêu cầu giấy phép riêng. Đây là thế hệ HMI mới nhất, dựa trên công nghệ web (HTML5, SVG). Hỗ trợ Edge computing, dễ dàng truy cập từ xa qua trình duyệt web. |
| PC-based HMI/SCADA (Ứng dụng chạy trên máy tính công nghiệp hoặc PC thông thường) | TIA Portal | WinCC Advanced | Yêu cầu giấy phép Runtime. Biến một máy tính thành trạm HMI mạnh mẽ. Hỗ trợ nhiều kết nối, scripts phức tạp và lưu trữ dữ liệu lớn. |
| Hệ thống SCADA đa trạm (Hệ thống giám sát và điều khiển quy mô lớn) | TIA Portal hoặc WinCC V7/V8 | WinCC Professional | Yêu cầu giấy phép cho cả cấu hình và Runtime. Là hệ thống SCADA đầy đủ tính năng trong TIA Portal, hỗ trợ kiến trúc client-server, web server, lưu trữ dữ liệu dài hạn. |
| Các dòng HMI cũ (VD: OP77, TP177, MP277, x70 series) | WinCC Flexible (2008 SP5 là phiên bản cuối) | Không áp dụng | Phần mềm cho các hệ thống cũ. Dự án từ WinCC Flexible có thể được chuyển đổi (migrate) sang TIA Portal để nâng cấp lên các dòng HMI mới. |
Việc hiểu rõ sự khác biệt này là cực kỳ quan trọng. Ví dụ, nếu bạn là chủ một xưởng sản xuất nhỏ và chỉ cần một màn hình để giám sát vài thông số và điều khiển một vài cơ cấu chấp hành trên một máy đơn lẻ, một màn hình KTP700 Basic kết hợp với phần mềm lập trình HMI Siemens là WinCC Basic (miễn phí khi mua STEP 7 Basic) là một lựa chọn kinh tế và hiệu quả. Ngược lại, nếu bạn đang quản lý một dây chuyền sản xuất thực phẩm cần lưu trữ nhật ký vận hành, quản lý hàng trăm công thức sản phẩm khác nhau và cho phép kỹ sư vận hành thao tác linh hoạt, một màn hình TP1200 Comfort cùng với giấy phép WinCC Comfort sẽ là giải pháp tối ưu.
Đối với các nhà máy lớn cần giám sát toàn bộ quy trình từ một phòng điều khiển trung tâm, giải pháp PC-based với WinCC Advanced hoặc hệ thống SCADA với WinCC Professional sẽ là lựa chọn phù hợp. Đặc biệt, xu hướng hiện nay là các màn hình Unified Comfort Panels với WinCC Unified, cho phép tích hợp công nghệ IT vào môi trường OT, mở ra khả năng phân tích dữ liệu tại biên và truy cập di động một cách tự nhiên.
2. Các tính năng chính của phần mềm
Sức mạnh khi lập trình HMI Siemens là WinCC trong TIA Portal, không chỉ nằm ở khả năng thiết kế giao diện đồ họa. Nó được trang bị hàng loạt tính năng thông minh, giúp tự động hóa các tác vụ lặp đi lặp lại, nâng cao chất lượng mã nguồn và rút ngắn đáng kể thời gian đưa hệ thống vào vận hành. Đây chính là những yếu tố tạo ra sự khác biệt, giúp các kỹ sư làm việc hiệu quả hơn và các nhà quản lý yên tâm hơn về độ ổn định của hệ thống.

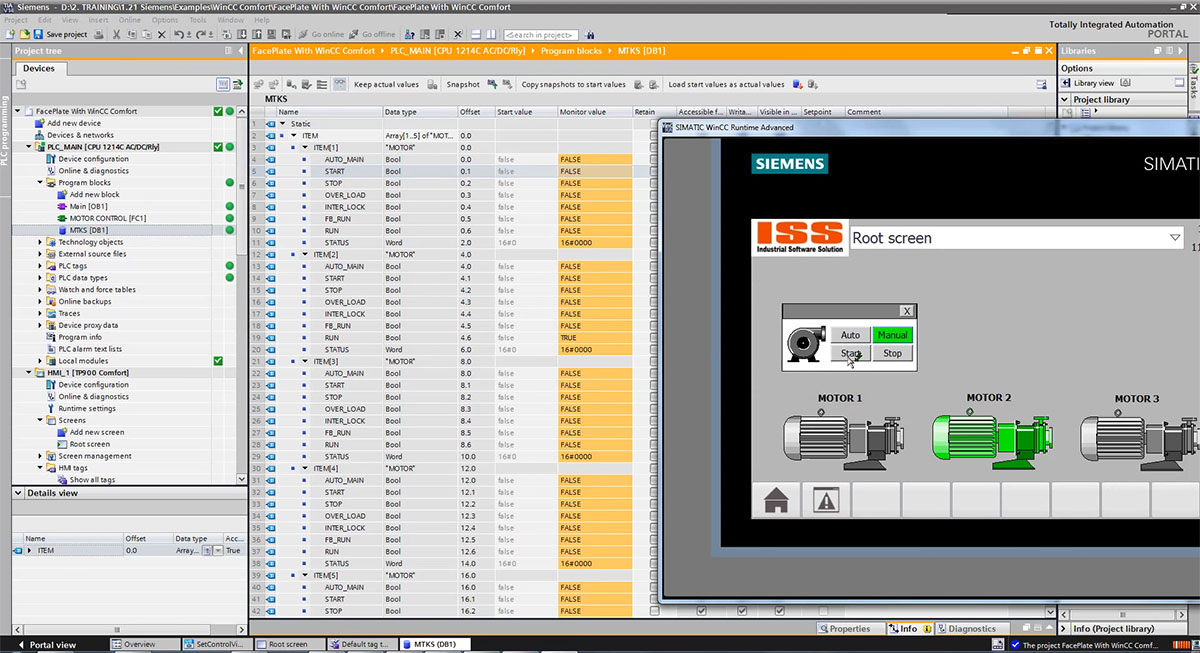

Một trong những tính năng giá trị nhất là thư viện (Library). Thay vì phải thiết kế lại một cụm điều khiển (ví dụ: một động cơ bao gồm nút Start/Stop, đèn báo trạng thái, hiển thị dòng điện) cho mỗi động cơ trong nhà máy, bạn có thể tạo một đối tượng màn hình chuẩn hóa gọi là Faceplate. Faceplate này chứa tất cả các yếu-tố đồ họa và logic liên quan. Sau đó, bạn chỉ cần kéo-thả Faceplate này từ thư viện vào màn hình và liên kết nó với các biến của động cơ tương ứng. Quá trình này không chỉ nhanh hơn gấp nhiều lần mà còn đảm bảo tính nhất quán tuyệt đối. Mọi thay đổi, cập nhật cho Faceplate trong thư viện sẽ được tự động áp dụng cho tất cả các vị trí đã sử dụng nó. Điều này giúp việc bảo trì và nâng cấp trở nên vô cùng đơn giản.

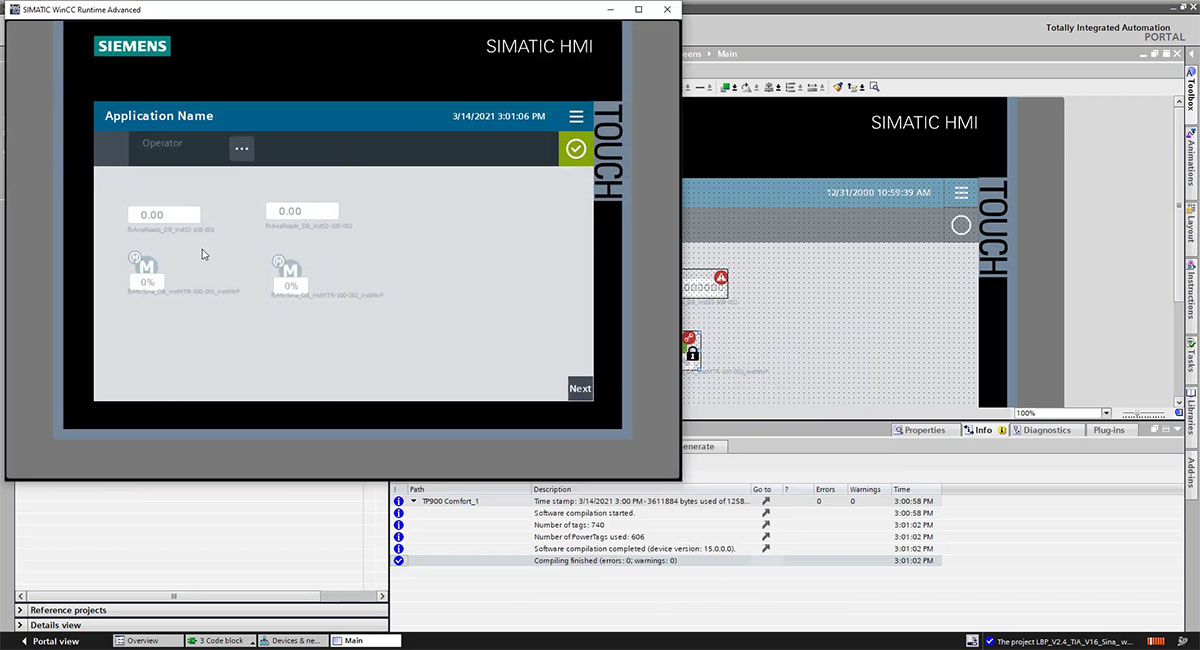

Tính năng mô phỏng tích hợp (Integrated Simulation) là một công cụ rất hữu ích. Trước khi cần đến phần cứng HMI hay PLC, bạn có thể chạy mô phỏng toàn bộ dự án ngay trên máy tính của mình. Phần mềm sẽ tạo ra một PLC ảo (PLCSIM) và một màn hình HMI ảo, chúng kết nối và trao đổi dữ liệu với nhau y như trong thực tế. Bạn có thể nhấn nút, nhập giá trị, kiểm tra logic điều khiển, xác nhận các cảnh báo hoạt động chính xác.

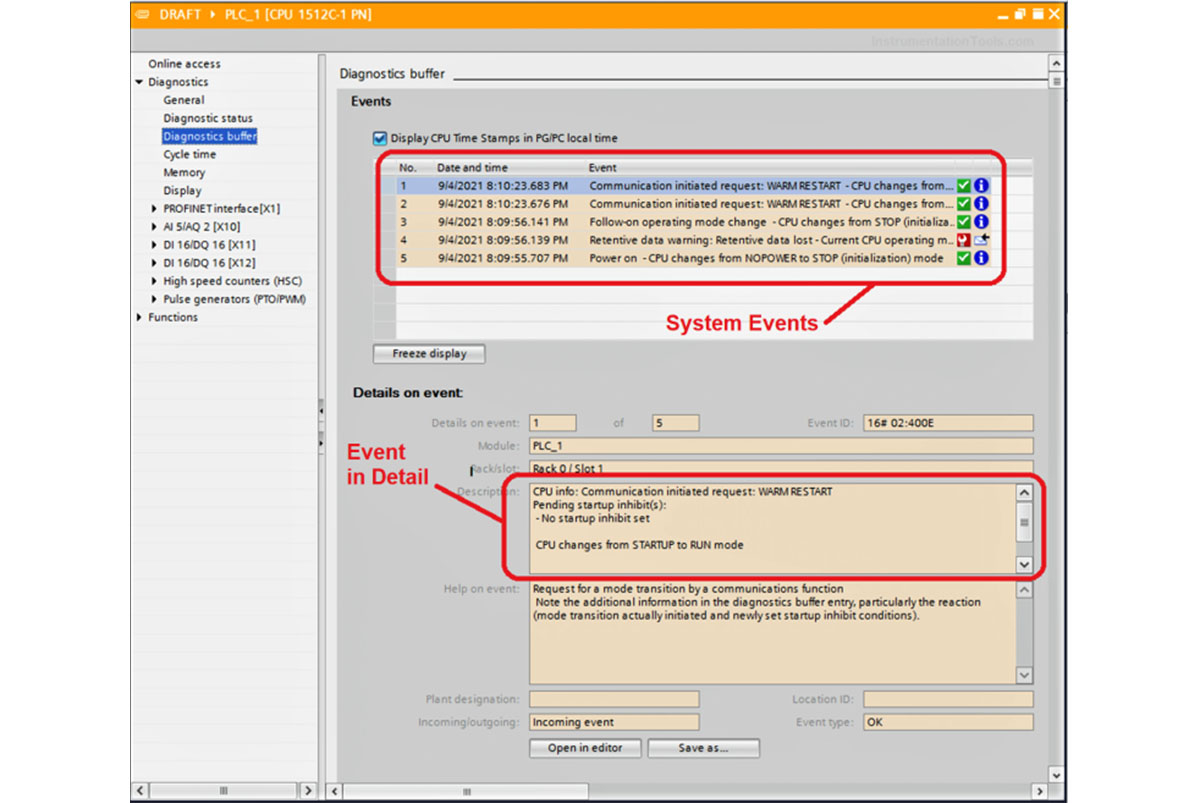

Hệ thống chẩn đoán lỗi (Diagnostics) cũng được tích hợp sâu. Khi có lỗi xảy ra trên dây chuyền, ví dụ như một cảm biến bị hỏng hoặc một module I/O mất kết nối, HMI sẽ không chỉ hiển thị một thông báo lỗi chung chung. Thay vào đó, nó sẽ hiển thị chính xác module nào, kênh nào đang gặp sự cố, kèm theo mã lỗi và mô tả chi tiết từ hệ thống PLC. Kỹ thuật viên bảo trì có thể xác định chính xác vị trí và nguyên nhân sự cố trong vài giây thay vì phải dò dẫm hàng giờ với đồng hồ vạn năng. Điều này giúp giảm thiểu thời gian dừng máy, một yếu tố sống còn đối với mọi nhà máy sản xuất.

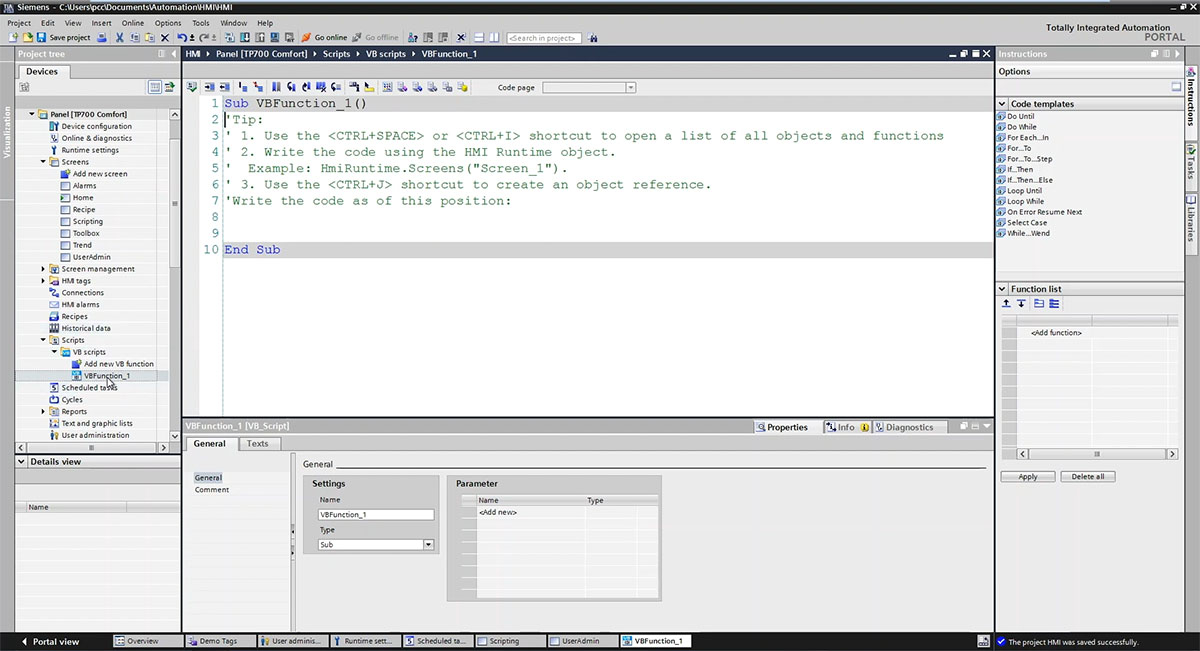

Cuối cùng, khả năng viết chương trình con (Scripting) với VBScript (cho các dòng Comfort/Advanced) và JavaScript (cho dòng Unified) cho phép tùy biến nâng cao. Bạn có thể tự động hóa các tác vụ phức tạp, thực hiện các phép tính toán nâng cao, tương tác với cơ sở dữ liệu hoặc giao tiếp với các hệ thống khác. Ví dụ, bạn có thể viết một script để tự động tạo báo cáo sản xuất cuối ca và gửi email cho quản lý, hoặc đọc mã QR từ một đầu đọc và tự động tải công thức sản phẩm tương ứng.
Những tính năng này là những công cụ thực tiễn, đã được chứng minh qua hàng triệu ứng dụng trên toàn thế giới, giúp các kỹ sư và doanh nghiệp đạt được hiệu quả vận hành vượt trội.
3. Yêu cầu phần cứng
Để phần mềm lập trình HMI Siemens, cụ thể là TIA Portal, hoạt động một cách ổn định và hiệu quả, việc trang bị một máy tính có cấu hình phù hợp là điều kiện tiên quyết. Một hệ thống quá yếu có thể dẫn đến tình trạng giật, lag, thời gian biên dịch dự án kéo dài, thậm chí là treo phần mềm, gây ảnh hưởng nghiêm trọng đến tiến độ công việc. Siemens luôn công bố các yêu cầu về phần cứng và phần mềm một cách rõ ràng cho mỗi phiên bản TIA Portal. Dưới đây là bảng tổng hợp cấu hình khuyến nghị dựa trên các phiên bản phổ biến gần đây như TIA Portal V17, V18, và V19, giúp bạn có sự chuẩn bị tốt nhất.

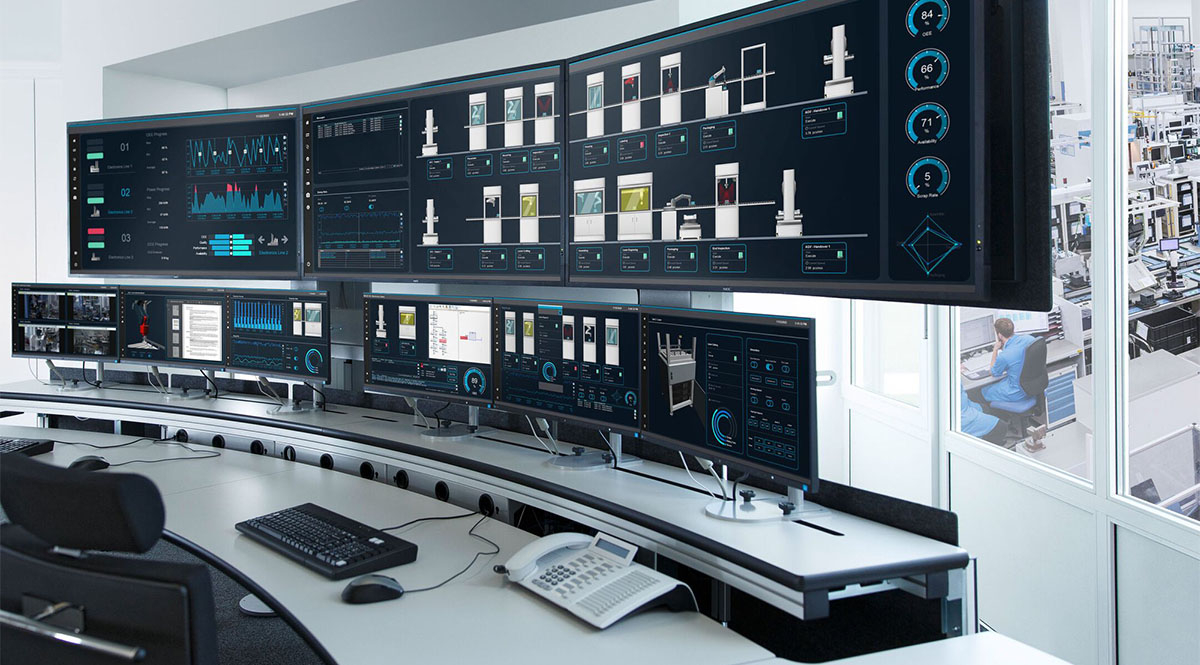

Việc đầu tư vào một máy tính mạnh mẽ không phải là một sự lãng phí. Nó là một khoản đầu tư trực tiếp vào năng suất làm việc của kỹ sư. Với một cấu hình tối ưu, thời gian mở dự án, biên dịch và tải chương trình được rút ngắn đáng kể, cho phép kỹ sư tập trung hơn vào việc phát triển logic và giải quyết vấn đề, thay vì phải chờ đợi máy tính phản hồi.
Bảng yêu cầu cấu hình máy tính cho TIA Portal (V17/V18/V19)
| Hạng mục | Cấu hình tối thiểu (Minimum) | Cấu hình khuyến nghị (Recommended) | Lý do nên chọn cấu hình theo khuyến nghị |
| Hệ điều hành | Windows 10 (64-bit) Professional/Enterprise Version 21H2 trở lên | Windows 10/11 (64-bit) Professional/Enterprise/IoT Enterprise Version 22H2 trở lên | Tương thích tốt nhất với các bản cập nhật mới, bảo mật cao hơn và hiệu năng được tối ưu hóa cho các ứng dụng hiện đại. |
| Vi xử lý (CPU) | Intel® Core™ i3-6100U (2.3 GHz) hoặc tương đương | Intel® Core™ i5-8400H (2.5 GHz) hoặc cao hơn | Xử lý đa nhiệm mượt mà, đặc biệt khi chạy mô phỏng PLC và HMI cùng lúc. Thời gian biên dịch (compile) dự án giảm đáng kể, có thể nhanh hơn từ 30-50%. |
| Bộ nhớ RAM | 8 GB | 16 GB (cho các dự án vừa) hoặc 32 GB (cho các dự án lớn, phức tạp) | Cực kỳ quan trọng. RAM lớn giúp TIA Portal không bị tràn bộ nhớ, tránh treo máy khi làm việc với các dự án lớn có nhiều màn hình, scripts và dữ liệu lưu trữ. |
| Ổ cứng (Hard Disk) | 30 GB dung lượng trống trên ổ SSD | Ổ cứng SSD NVMe với ít nhất 50 GB dung lượng trống | Tốc độ đọc/ghi của SSD NVMe nhanh hơn SSD Sata thông thường gấp 5-6 lần. Giúp khởi động TIA Portal, mở và lưu dự án rất nhanh. Đây là nâng cấp đáng giá nhất. |
| Độ phân giải màn hình | 1024 x 768 | 1920 x 1080 (Full HD) hoặc cao hơn | Không gian làm việc rộng rãi, cho phép mở nhiều cửa sổ (chương trình PLC, thiết kế HMI, bảng biến) cùng lúc mà không bị chồng chéo, nâng cao hiệu quả làm việc. |
| Card đồ họa (GPU) | Tích hợp (Onboard) | Card đồ họa rời với ít nhất 1GB VRAM (VD: NVIDIA GeForce GTX series) | Hỗ trợ tăng tốc phần cứng cho các giao diện đồ họa phức tạp trong WinCC, đặc biệt là với các phiên bản WinCC Unified mới sử dụng nhiều đồ họa vector SVG. |
Một lưu ý quan trọng khác là quyền quản trị (Administrator rights). Bạn cần có quyền quản trị trên máy tính để cài đặt và chạy phần mềm lập trình HMI Siemens một cách đầy đủ. Ngoài ra, hãy đảm bảo rằng các phần mềm diệt virus hoặc tường lửa không chặn các tiến trình của TIA Portal, đôi khi chúng có thể nhận diện nhầm các giao thức truyền thông của Siemens là nguy hiểm.
4. Hướng dẫn tải và cài đặt phần mềm
Để đảm bảo tính ổn định, bảo mật và nhận được sự hỗ trợ tốt nhất, việc tải và cài đặt phần mềm lập trình HMI Siemens từ nguồn chính thống của Siemens là yêu cầu bắt buộc. Sử dụng các phiên bản không rõ nguồn gốc trên internet không chỉ tiềm ẩn nguy cơ virus, mã độc mà còn có thể chứa các lỗi không mong muốn, dẫn đến việc hệ thống vận hành sai và gây ra những hậu quả nghiêm trọng. Thanh Thiên Phú luôn khuyến nghị khách hàng tuân thủ quy trình chính hãng.

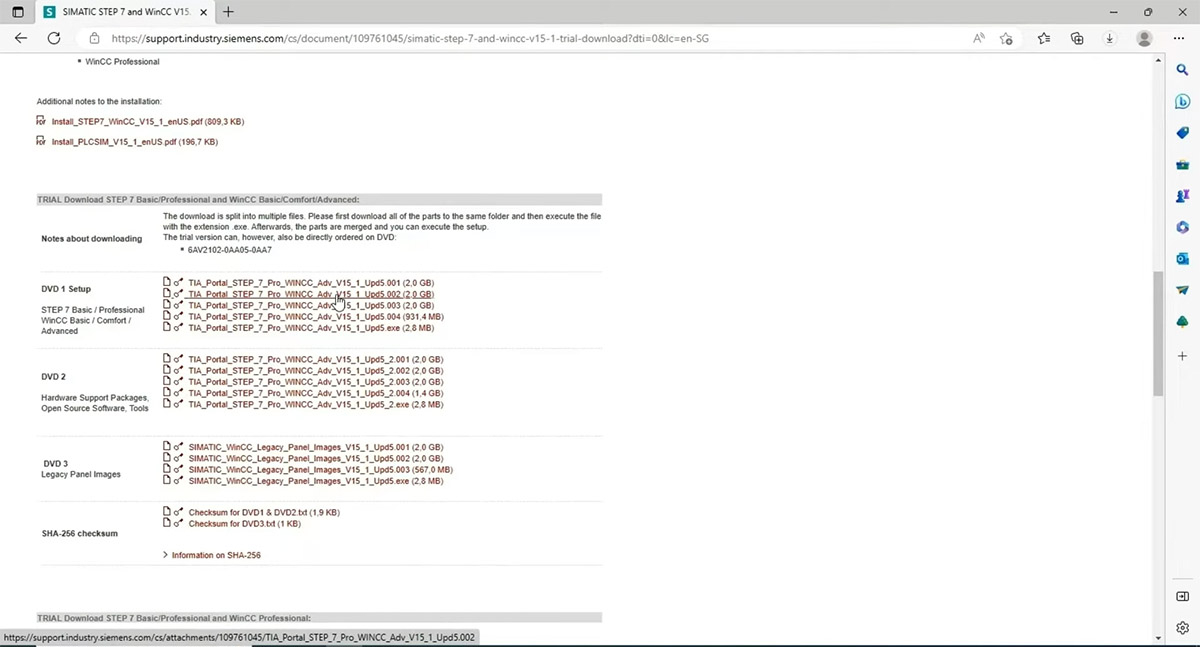

Quy trình bắt đầu bằng việc truy cập trang web Siemens Industry Online Support (SIOS) tại địa chỉ support.industry.siemens.com. Đây là cổng thông tin hỗ trợ kỹ thuật toàn cầu và là kho tài liệu, firmware và tệp cài đặt chính thức. Trên thanh tìm kiếm, bạn có thể gõ từ khóa như “TIA Portal V18” (hoặc phiên bản bạn cần) để tìm đến trang tải phần mềm dùng thử (Trial Download). Để tải xuống, Siemens yêu cầu bạn phải đăng nhập hoặc đăng ký một tài khoản miễn phí. Sau khi đăng nhập, bạn sẽ thấy danh sách các tệp cài đặt. Một bộ cài đầy đủ thường bao gồm nhiều tệp, ví dụ như tệp ISO cho STEP 7 Professional (đã bao gồm WinCC Basic) và tệp ISO riêng cho các phiên bản WinCC cao hơn như Comfort/Advanced hoặc Unified. Hãy đọc kỹ mô tả để tải đúng và đủ các tệp cần thiết vào cùng một thư mục. Do dung lượng tệp rất lớn, một kết nối internet ổn định là cần thiết.

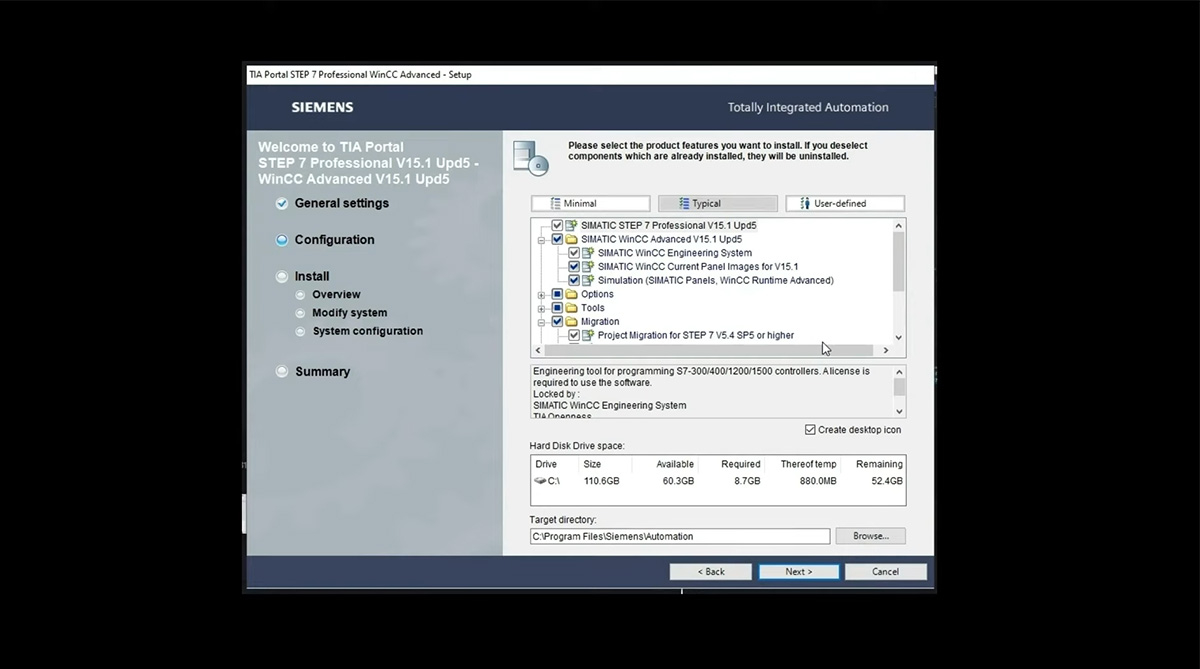

Sau khi tải về, quá trình cài đặt bắt đầu. Nếu tệp có định dạng ISO, bạn có thể “Mount” nó để tạo một ổ đĩa ảo. Chạy tệp Start.exe với quyền quản trị. Trình cài đặt sẽ hướng dẫn bạn qua các bước, bao gồm chọn ngôn ngữ, đồng ý với các điều khoản, và quan trọng nhất là chọn các thành phần phần mềm bạn muốn cài đặt (ví dụ: “SIMATIC STEP 7 Professional”, “SIMATIC WinCC Comfort”).
Quá trình cài đặt sẽ mất một khoảng thời gian tùy thuộc vào cấu hình máy tính và sẽ yêu cầu khởi động lại sau khi hoàn tất.
Sau khi cài đặt, phần mềm sẽ chạy ở chế độ Dùng thử (Trial) trong 21 ngày. Để sử dụng vĩnh viễn, bạn cần kích hoạt giấy phép bản quyền đã mua. Việc này được thực hiện thông qua ứng dụng “Automation License Manager” đã được cài sẵn. Bạn chỉ cần cắm USB chứa giấy phép và làm theo hướng dẫn để chuyển giấy phép vào máy tính.
5. Triển khai giải pháp lập trình HMI Siemens cùng Thanh Thiên Phú
Dù bạn là một kỹ sư muốn làm chủ công nghệ mới hay một nhà quản lý đang tìm cách tối ưu hóa hoạt động của nhà máy, việc ứng dụng thành công phần mềm lập trình HMI Siemens là một công cụ quan trọng để bạn đạt được những mục tiêu đó. Các thách thức như thiết bị cũ hỏng hóc, chi phí vận hành cao, hay khó khăn trong việc bắt kịp công nghệ là phổ biến trong ngành, tuy nhiên chúng hoàn toàn có thể được giải quyết.
Việc làm chủ công nghệ này sẽ cho phép bạn thiết kế những giao diện điều khiển trực quan; rút ngắn thời gian phát triển dự án nhờ các công cụ tự động hóa; chẩn đoán sự cố hệ thống nhanh chóng; cung cấp dữ liệu vận hành chính xác cho việc ra quyết định; và xây dựng những hệ thống tự động hóa bền bỉ, an toàn, hiệu quả. Mục tiêu này hoàn toàn có thể đạt được với hệ sinh thái TIA Portal và WinCC của Siemens. Tuy nhiên, một công cụ mạnh mẽ cần có người sử dụng am tường và một đối tác đồng hành đáng tin cậy.
Tại Thanh Thiên Phú, chúng tôi không chỉ bán một sản phẩm mà cung cấp một giải pháp toàn diện. Chúng tôi sẽ tư vấn để bạn lựa chọn chính xác dòng HMI và phiên bản phần mềm phù hợp nhất, cung cấp các thiết bị Siemens chính hãng và giấy phép phần mềm đầy đủ, đồng thời hỗ trợ kỹ thuật chuyên sâu trong suốt quá trình và đồng hành cùng bạn trong việc nâng cấp, tối ưu hóa hệ thống.
