Transistor output và relay output là hai dạng ngõ ra phổ biến nhất trong các bộ điều khiển logic lập trình (PLC) và thiết bị tự động hóa công nghiệp, đóng vai trò then chốt trong việc chuyển đổi tín hiệu điều khiển thành hành động vật lý. Việc lựa chọn giữa đầu ra bán dẫn và đầu ra rơ le phù hợp là yếu tố quyết định đến hiệu suất, độ tin cậy và tuổi thọ của toàn bộ hệ thống điều khiển, ảnh hưởng trực tiếp đến năng suất và chi phí vận hành của bạn.
Hiểu rõ bản chất, ưu nhược điểm của từng loại ngõ ra giúp các kỹ sư, kỹ thuật viên đưa ra quyết định sáng suốt, tối ưu hóa hệ thống một cách hiệu quả nhất. Hãy cùng Thanh Thiên Phú tìm hiểu chi tiết về 2 loại ngõ ra này nhé !

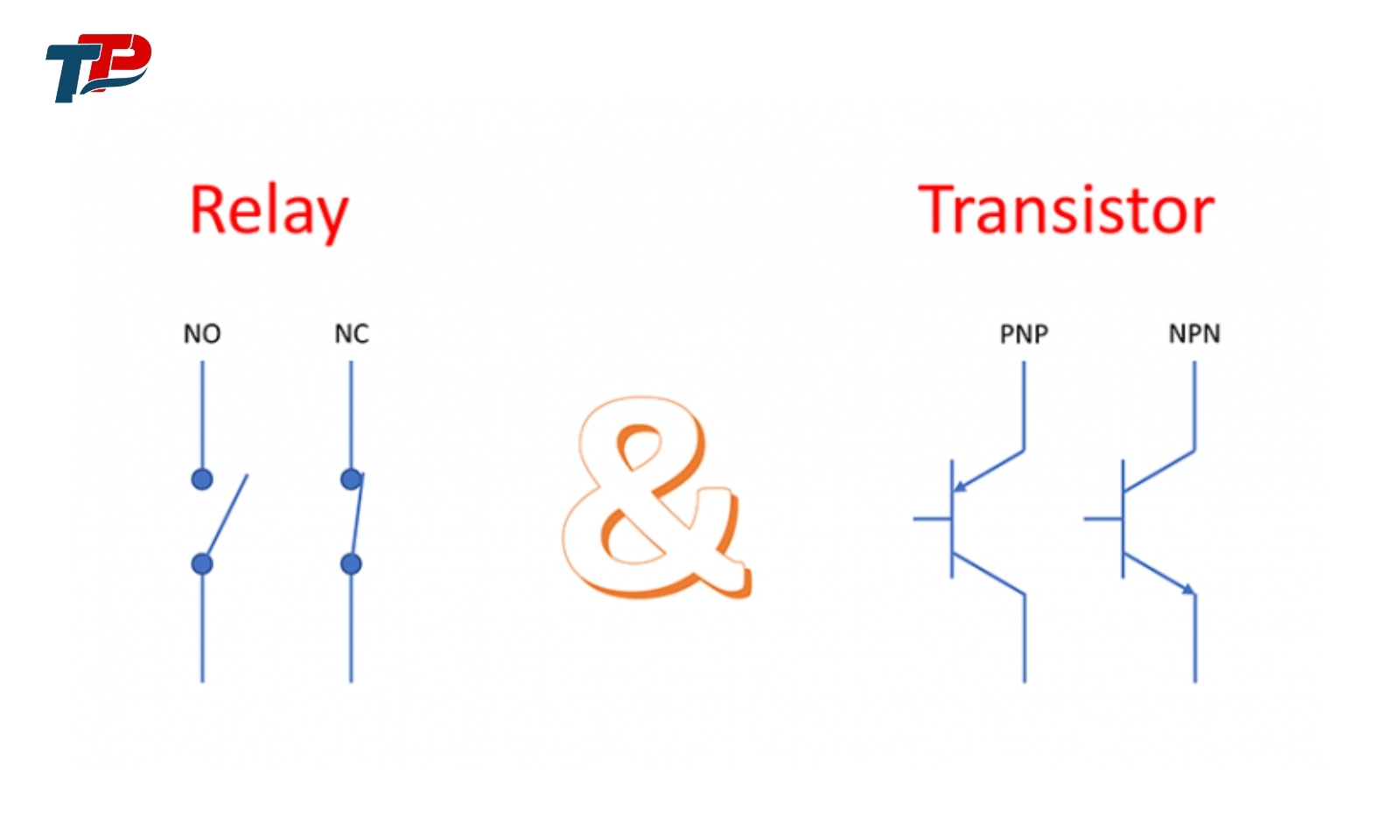

1. Ngõ Ra Transistor và Ngõ Ra Relay Là Gì?
Hãy hình dung PLC như một vị chỉ huy đưa ra mệnh lệnh. Các ngõ ra này chính là những người lính trung thành, nhận lệnh và thực thi nhiệm vụ đóng hoặc cắt một mạch điện bên ngoài, tạo ra chuyển động, ánh sáng, hoặc kích hoạt một quy trình nào đó. Mặc dù cùng thực hiện chức năng cơ bản là chuyển mạch, nhưng transistor output và relay output lại hoạt động dựa trên những nguyên lý hoàn toàn khác biệt, dẫn đến những đặc tính và phạm vi ứng dụng riêng.
1.1. Transistor Output là gì?
Ngõ ra transistor output sử dụng linh kiện bán dẫn (thường là transistor lưỡng cực BJT hoặc transistor hiệu ứng trường MOSFET) để đóng cắt mạch điện. Chúng hoạt động giống như một công tắc điện tử, không có bộ phận chuyển động cơ học. Tín hiệu điều khiển từ PLC sẽ điều khiển trạng thái dẫn (ON) hoặc ngắt (OFF) của transistor, qua đó cho phép hoặc ngăn dòng điện chạy qua tải. Ưu điểm nổi bật của loại ngõ ra này là tốc độ chuyển mạch cực nhanh và tuổi thọ gần như không giới hạn về số lần đóng cắt.
1.2. Relay Output là gì?
Ngõ ra Relay output sử dụng một rơ le điện cơ (Electromechanical Relay – EMR) hoặc đôi khi là rơ le bán dẫn (Solid State Relay – SSR, nhưng trong ngữ cảnh PLC output thường ám chỉ EMR). Với EMR, tín hiệu điều khiển từ PLC sẽ cấp năng lượng cho một cuộn dây điện từ. Từ trường sinh ra sẽ hút một tiếp điểm cơ khí, làm đóng hoặc mở một mạch điện độc lập hoàn toàn với mạch điều khiển. Ưu điểm chính của relay output là khả năng chịu tải lớn (cả AC và DC), khả năng cách ly điện tuyệt vời giữa mạch điều khiển và mạch tải, và thường có giá thành ban đầu thấp hơn cho cùng một khả năng chịu tải dòng lớn.
Việc thấu hiểu sự khác biệt tinh tế này không chỉ là kiến thức nền tảng mà còn là chìa khóa mở ra cánh cửa tối ưu hóa hiệu suất, độ bền và chi phí cho mọi hệ thống tự động hóa. Nó giúp bạn – những kỹ sư, kỹ thuật viên, nhà quản lý – đưa ra lựa chọn thông minh, biến những thách thức về thiết bị cũ kỹ, chi phí vận hành cao thành cơ hội nâng cao năng lực cạnh tranh. Thanhthienphu.vn tự hào là người bạn đồng hành, cung cấp không chỉ thiết bị chất lượng mà còn cả tri thức chuyên sâu để bạn vững bước trên con đường tự động hóa.

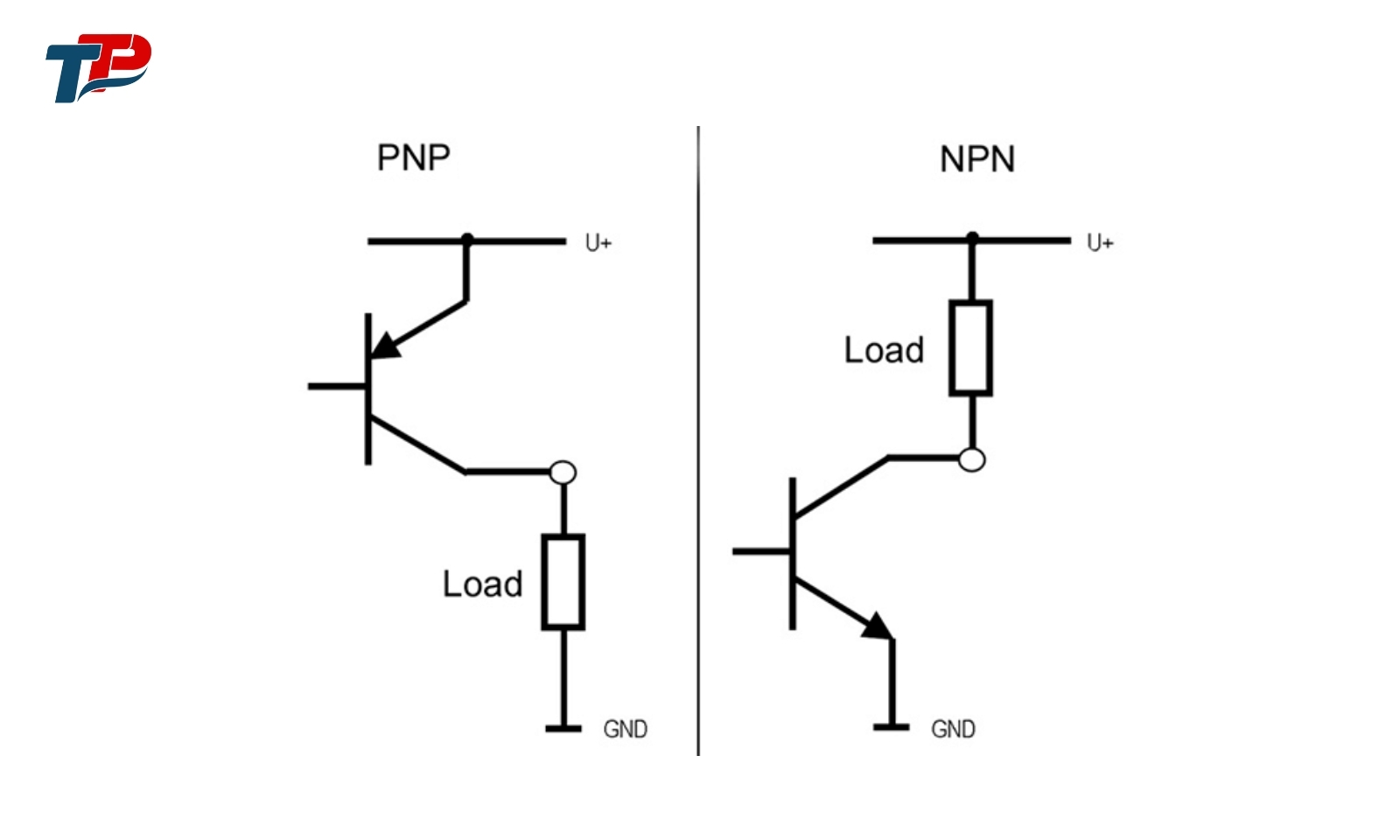

2. Phân Loại Transistor Output
Như đã đề cập, ngõ ra transistor hoạt động dựa trên linh kiện bán dẫn. Trong PLC, hai loại cấu hình phổ biến nhất là NPN và PNP, quyết định cách kết nối tải và nguồn cấp.
Ngõ Ra Transistor NPN (Sinking Output):
- Nguyên lý: Khi ngõ ra NPN được kích hoạt (ON), nó sẽ kết nối chân ngõ ra với cực âm (0V hoặc Common) của nguồn cấp. Tải (ví dụ: đèn báo, cuộn dây relay nhỏ) được kết nối giữa cực dương (+) của nguồn cấp và chân ngõ ra NPN. Dòng điện sẽ chạy từ cực dương, qua tải, vào chân ngõ ra NPN và về cực âm. Do đó, ngõ ra NPN “hút” dòng điện từ tải về cực âm, nên gọi là “Sinking”.
- Đặc điểm: Rất phổ biến ở các PLC có nguồn gốc từ Châu Á (Nhật Bản, Hàn Quốc). Thường yêu cầu chân COM của các ngõ ra được nối với 0VDC.
- Ví dụ sơ đồ đấu nối NPN (minh họa bằng lời): Nguồn dương (+) -> Tải (Load) -> Chân Output (NPN) của PLC. Chân COM của PLC nối với Nguồn âm (-).
Ngõ Ra Transistor PNP (Sourcing Output):
- Nguyên lý: Khi ngõ ra PNP được kích hoạt (ON), nó sẽ kết nối chân ngõ ra với cực dương (+) của nguồn cấp. Tải được kết nối giữa chân ngõ ra PNP và cực âm (0V hoặc Common) của nguồn cấp. Dòng điện sẽ chạy từ cực dương, qua transistor PNP trong PLC, ra chân ngõ ra, qua tải và về cực âm. Do đó, ngõ ra PNP “cấp” dòng điện (nguồn dương) cho tải, nên gọi là “Sourcing”.
- Đặc điểm: Phổ biến hơn ở các PLC có nguồn gốc từ Châu Âu và Bắc Mỹ. Thường yêu cầu chân COM của các ngõ ra được nối với điện áp dương (+VDC).
- Ví dụ sơ đồ đấu nối PNP (minh họa bằng lời): Chân Output (PNP) của PLC -> Tải (Load) -> Nguồn âm (-). Chân COM của PLC nối với Nguồn dương (+).
Ưu điểm của Transistor Output:
- Tốc độ chuyển mạch: Rất nhanh (thường trong khoảng micro giây đến mili giây), lý tưởng cho các ứng dụng đòi hỏi đáp ứng tức thời như đếm xung tốc độ cao (High-Speed Counter – HSC), điều chế độ rộng xung (PWM), điều khiển động cơ servo.
- Tuổi thọ: Không có tiếp điểm cơ khí nên không bị mài mòn cơ học. Tuổi thọ lý thuyết rất cao, chỉ phụ thuộc vào chất lượng linh kiện bán dẫn và điều kiện hoạt động (nhiệt độ, dòng tải). Thường đạt hàng tỷ chu kỳ đóng cắt.
- Kích thước: Nhỏ gọn, cho phép tích hợp nhiều ngõ ra trên một module PLC nhỏ.
- Hoạt động êm ái: Không tạo ra tiếng ồn cơ khí khi chuyển mạch.
- Tiêu thụ điện năng thấp: Khi ở trạng thái OFF, dòng rò rất nhỏ. Khi ON, sụt áp trên transistor thường thấp.
Hạn chế của Transistor Output:
- Khả năng chịu tải dòng/áp: Thường thấp hơn relay output (thường chỉ vài trăm mA đến 1-2A, điện áp DC thấp, thường là 24VDC). Không trực tiếp đóng cắt được tải AC hoặc tải DC công suất lớn.
- Nhạy cảm với quá dòng/quá áp: Dễ bị hư hỏng nếu vượt quá thông số kỹ thuật cho phép. Cần có mạch bảo vệ bổ sung.
- Cách ly điện: Mức độ cách ly điện giữa mạch điều khiển và mạch tải thường thấp hơn so với relay cơ khí (thường dùng cách ly quang – opto-isolator, nhưng vẫn có thể bị ảnh hưởng bởi nhiễu).
- Dòng rò (Leakage Current): Ngay cả khi ở trạng thái OFF, vẫn có một dòng điện rất nhỏ chạy qua transistor. Điều này có thể gây vấn đề với một số tải rất nhạy.
- Sụt áp (Voltage Drop): Khi ON, có một mức sụt áp nhất định trên transistor, làm giảm điện áp cung cấp cho tải.

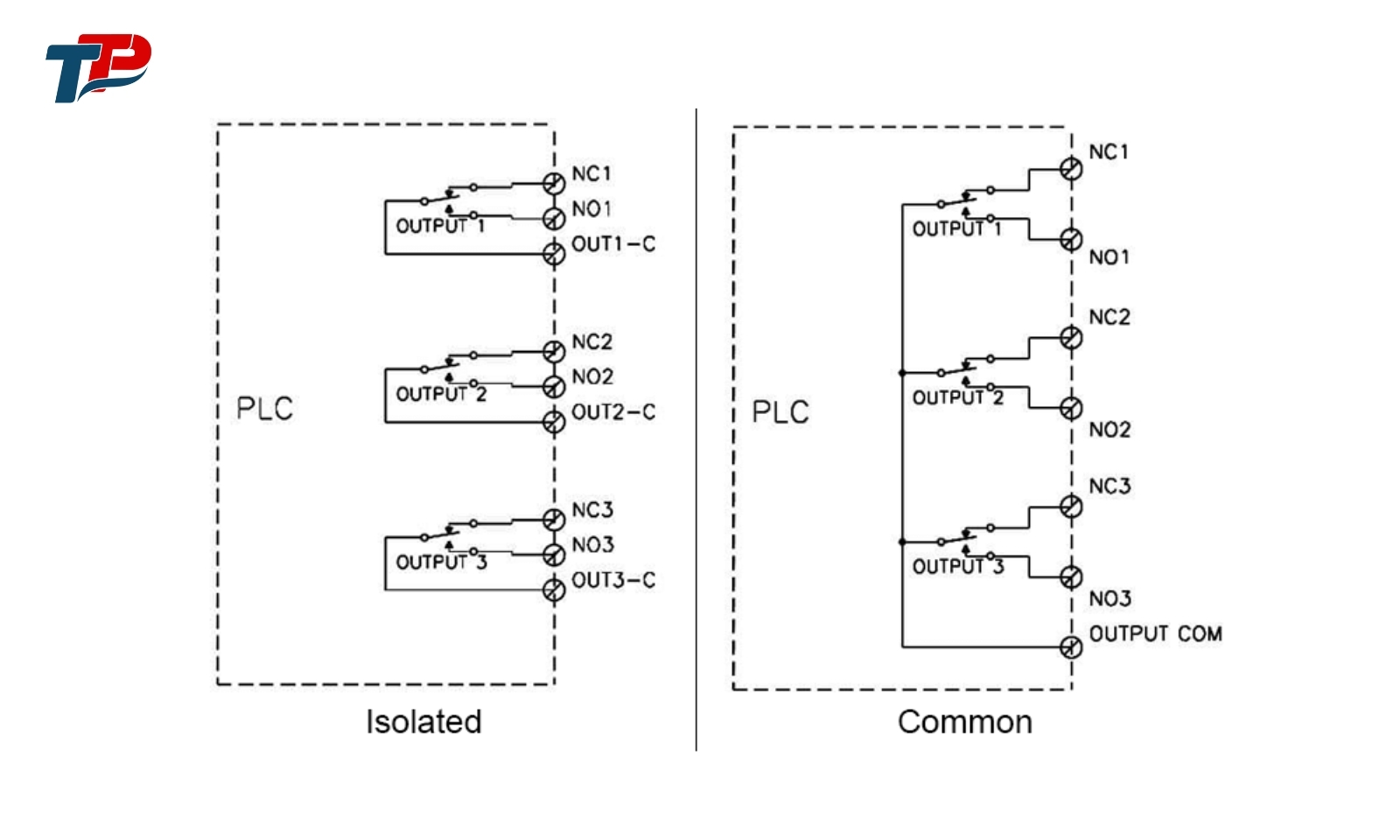

3. Phân Loại Relay Output
Ngõ ra relay sử dụng rơ le điện cơ (EMR) là lựa chọn truyền thống và vẫn rất phổ biến nhờ sự đơn giản và mạnh mẽ.
Nguyên lý hoạt động EMR:
- Khi PLC cấp một dòng điện nhỏ (thường từ nguồn nội bộ hoặc nguồn 24VDC) vào cuộn dây (coil) của relay tích hợp trên module output.
- Cuộn dây sinh ra từ trường, hút phần ứng (armature) làm di chuyển các tiếp điểm cơ khí (contacts).
- Các tiếp điểm này đóng (Normally Open – NO đóng lại) hoặc mở (Normally Closed – NC mở ra) một mạch điện hoàn toàn độc lập, cho phép dòng điện lớn hơn (AC hoặc DC) chạy qua tải được kết nối với các terminal của relay.
- Khi PLC ngắt dòng điều khiển cuộn dây, lò xo hồi vị sẽ đưa tiếp điểm về trạng thái ban đầu.
Các loại tiếp điểm phổ biến:
- SPST (Single Pole Single Throw): Một cực, một ngả – Chỉ có một cặp tiếp điểm NO hoặc NC.
- SPDT (Single Pole Double Throw): Một cực, hai ngả – Có một chân chung (Common), một tiếp điểm thường đóng (NC) và một tiếp điểm thường mở (NO). Cho phép lựa chọn kết nối tải với một trong hai mạch. Đây là loại rất phổ biến trong các module relay output của PLC.
Ưu điểm của Relay Output:
- Khả năng chịu tải cao: Có thể đóng cắt trực tiếp các tải có dòng điện lớn (thường từ 2A đến 10A hoặc hơn) và điện áp cao (cả AC và DC, ví dụ 220VAC). Lý tưởng cho việc điều khiển trực tiếp contactor, van điện từ lớn, động cơ nhỏ, đèn công suất lớn.
- Cách ly điện tuyệt vời: Tiếp điểm cơ khí tạo ra một khoảng hở vật lý, cung cấp khả năng cách ly điện hoàn hảo (thường hàng ngàn Volts) giữa mạch điều khiển (PLC) và mạch tải. Điều này giúp bảo vệ PLC khỏi nhiễu và các sự cố từ phía tải.
- Đa năng: Có thể đóng cắt cả tải AC và DC mà không cần quan tâm đến cực tính (với đa số relay).
- Điện trở tiếp điểm thấp: Khi đóng, điện trở của tiếp điểm cơ khí rất thấp, gần như bằng không, ít gây sụt áp trên tải.
- Ít nhạy cảm với nhiễu điện từ (EMI): Bản chất cơ khí giúp chúng ít bị ảnh hưởng bởi nhiễu hơn so với transistor.
- Giá thành: Thường rẻ hơn cho các ứng dụng yêu cầu dòng tải cao.
Hạn chế của Relay Output:
- Tốc độ chuyển mạch chậm: Thời gian đáp ứng chậm hơn nhiều so với transistor (thường từ 5ms đến 20ms hoặc hơn). Không phù hợp cho các ứng dụng tốc độ cao.
- Tuổi thọ giới hạn: Tiếp điểm cơ khí bị mài mòn, phóng hồ quang khi đóng cắt (đặc biệt với tải cảm hoặc tải dung), dẫn đến tuổi thọ cơ khí (số lần đóng cắt không tải) và tuổi thọ điện (số lần đóng cắt có tải) bị giới hạn (thường từ vài trăm nghìn đến vài triệu lần đóng cắt, tùy thuộc vào tải).
- Kích thước lớn hơn: Relay cơ khí chiếm nhiều không gian hơn transistor, làm giảm mật độ ngõ ra trên module PLC.
- Tạo tiếng ồn: Phát ra tiếng “click” đặc trưng khi chuyển mạch.
- Tiêu thụ điện năng: Cuộn dây relay tiêu thụ một lượng năng lượng đáng kể để duy trì trạng thái đóng.
- Rung động và sốc: Có thể bị ảnh hưởng bởi rung động cơ học mạnh, dẫn đến tiếp điểm bị nhảy không mong muốn.
- Yêu cầu dòng kích lớn hơn: Cuộn dây relay cần dòng điện lớn hơn để kích hoạt so với cổng điều khiển transistor.
4. Cách Chọn Ngõ Transistor Output Và Relay Output Thích Hợp
Giờ đây, khi đã nắm vững bản chất và đặc tính của từng loại ngõ ra, câu hỏi quan trọng nhất được đặt ra: Khi nào nên sử dụng transistor output và khi nào relay output là lựa chọn tối ưu? Đây không chỉ là quyết định kỹ thuật đơn thuần mà còn là một nghệ thuật cân bằng giữa hiệu suất, độ bền, chi phí và yêu cầu cụ thể của ứng dụng. Việc lựa chọn đúng đắn sẽ mang lại một hệ thống vận hành mượt mà, tin cậy, giảm thiểu thời gian dừng máy không đáng có và tối ưu hóa chi phí bảo trì – những yếu tố mà mọi kỹ sư, nhà quản lý đều khao khát.
Hãy tưởng tượng hệ thống của bạn vận hành trơn tru, các dây chuyền sản xuất hoạt động liên tục với hiệu suất đỉnh cao, không còn nỗi lo thiết bị hỏng hóc đột ngột hay chi phí bảo trì tốn kém. Đó chính là kết quả của việc lựa chọn đúng loại ngõ ra PLC ngay từ đầu. Thanhthienphu.vn hiểu rằng, mong muốn sở hữu một hệ thống tự động hóa hoàn hảo, đáng tin cậy là mục tiêu của bạn. Chúng tôi sẽ giúp bạn biến mong muốn đó thành hiện thực bằng cách cung cấp kiến thức và giải pháp phù hợp.
Hãy cân nhắc sử dụng Transistor Output khi:
Yêu cầu tốc độ chuyển mạch cực cao: Đây là ưu điểm không thể thay thế của transistor output. Các ứng dụng như:
- Đếm xung tốc độ cao (High-Speed Counter – HSC): Đọc tín hiệu từ encoder, cảm biến lưu lượng, hoặc bất kỳ thiết bị nào phát xung nhanh để đo tốc độ, vị trí, hoặc lưu lượng chính xác. Relay không thể đáp ứng kịp tần số xung cao này.
- Điều chế độ rộng xung (Pulse Width Modulation – PWM): Điều khiển độ sáng đèn LED, tốc độ động cơ DC nhỏ, hoặc điều khiển nhiệt độ một cách chính xác bằng cách thay đổi tỷ lệ thời gian ON/OFF của tín hiệu. Transistor cho phép tạo ra các xung PWM với tần số cao và độ phân giải tốt.
- Điều khiển động cơ Servo và Step: Yêu cầu chuỗi xung điều khiển (Pulse/Direction hoặc CW/CCW) với tần số cao và thời gian chính xác để điều khiển vị trí và tốc độ chính xác.
- Giao tiếp nối tiếp tốc độ cao (dưới dạng tín hiệu xung): Một số ứng dụng đặc biệt có thể yêu cầu phát tín hiệu xung nhanh.
- Điều khiển Rơ le bán dẫn (Solid State Relay – SSR): SSR cần một tín hiệu điều khiển DC điện áp thấp, dòng nhỏ và thường yêu cầu tốc độ đáp ứng nhanh hơn EMR. Transistor output là lựa chọn lý tưởng để kích hoạt SSR.
Tần suất đóng cắt rất lớn: Do không có mài mòn cơ khí, transistor output là lựa chọn hoàn hảo cho các ứng dụng yêu cầu đóng cắt liên tục, hàng triệu hoặc hàng tỷ lần trong suốt vòng đời sản phẩm. Ví dụ: điều khiển van điện từ nhỏ hoạt động liên tục trong dây chuyền phân loại sản phẩm. Sử dụng relay trong trường hợp này sẽ dẫn đến việc phải thay thế thường xuyên, gây gián đoạn sản xuất và tăng chi phí.
Yêu cầu không gian lắp đặt nhỏ gọn: Kích thước nhỏ của transistor cho phép tích hợp nhiều kênh output hơn trên cùng một module PLC, tiết kiệm không gian trong tủ điện – một yếu tố quan trọng trong các hệ thống lớn hoặc không gian hạn chế.
Môi trường yêu cầu hoạt động yên tĩnh: Trong các ứng dụng văn phòng, phòng thí nghiệm, hoặc y tế, tiếng “click” của relay cơ khí có thể gây khó chịu. Transistor output hoạt động hoàn toàn im lặng.
Tải là thiết bị DC có dòng và áp thấp: Các loại đèn báo LED, còi báo nhỏ, cuộn dây relay trung gian nhỏ, đầu vào opto-isolator của các thiết bị khác thường phù hợp với khả năng chịu tải của transistor output.
Hãy lựa chọn Relay Output khi:
Cần đóng cắt tải có dòng điện lớn hoặc điện áp cao: Đây là thế mạnh vượt trội của relay output. Các ứng dụng điển hình bao gồm:
- Điều khiển trực tiếp Contactor: Kích hoạt các contactor lớn để đóng cắt động cơ AC 3 pha công suất lớn, hệ thống gia nhiệt công nghiệp.
- Điều khiển Van điện từ (Solenoid Valve) lớn: Các van dùng trong hệ thống khí nén, thủy lực, hơi nước thường yêu cầu dòng khởi động và dòng giữ tương đối lớn, cả AC lẫn DC.
- Đóng cắt trực tiếp tải AC: Điều khiển đèn chiếu sáng công suất lớn (220VAC), máy bơm nhỏ, quạt thông gió hoạt động ở điện áp lưới.
- Đóng cắt tải DC công suất lớn hơn khả năng của transistor: Ví dụ, điều khiển phanh điện từ, bộ gia nhiệt DC công suất vừa.
Yêu cầu cách ly điện cao giữa PLC và tải: Trong môi trường công nghiệp nhiều nhiễu, hoặc khi tải có khả năng gây ra xung áp ngược nguy hiểm (tải cảm như cuộn dây contactor, solenoid), khả năng cách ly tuyệt vời của tiếp điểm cơ khí giúp bảo vệ PLC an toàn. Đây là yếu tố cực kỳ quan trọng để đảm bảo độ tin cậy và tuổi thọ cho bộ điều khiển.
Cần đóng cắt cả tải AC và DC trên cùng một module: Relay output mang lại sự linh hoạt cao, không phân biệt loại điện áp (AC/DC) hay cực tính của tải (đối với hầu hết các relay). Điều này đơn giản hóa thiết kế hệ thống và lựa chọn module.
Ứng dụng không đòi hỏi tốc độ chuyển mạch cao và tần suất đóng cắt thấp hoặc trung bình: Nếu tải chỉ cần đóng/mở vài lần mỗi phút hoặc thậm chí vài lần mỗi giờ, tuổi thọ của relay là hoàn toàn chấp nhận được và tốc độ chậm của nó không ảnh hưởng đến hoạt động của hệ thống.
Ngân sách hạn chế cho các kênh yêu cầu dòng cao: Đối với việc đóng cắt dòng điện vài Ampe trở lên, relay output thường có chi phí ban đầu thấp hơn so với việc sử dụng transistor output kết hợp với relay trung gian hoặc SSR công suất tương đương.
Môi trường có nhiều nhiễu điện từ (EMI): Relay cơ khí ít bị ảnh hưởng bởi nhiễu hơn so với các linh kiện bán dẫn nhạy cảm.
Việc cân nhắc kỹ lưỡng các yếu tố trên, đối chiếu với yêu cầu thực tế của từng vị trí trong hệ thống điều khiển, sẽ giúp bạn đưa ra quyết định chính xác. Đôi khi, một hệ thống tối ưu sẽ sử dụng kết hợp cả hai loại ngõ ra: transistor output cho các tác vụ tốc độ cao và điều khiển tinh vi, relay output cho các tải công suất lớn và yêu cầu cách ly cao.
Hãy hình dung sự an tâm khi biết rằng hệ thống của bạn được trang bị đúng loại ngõ ra cho từng nhiệm vụ, tối đa hóa hiệu suất và giảm thiểu rủi ro. Thanhthienphu.vn không chỉ cung cấp thiết bị, chúng tôi mang đến giải pháp toàn diện, giúp bạn xây dựng nên những hệ thống tự động hóa mà bạn hằng mong ước. Liên hệ ngay hotline 08.12.77.88.99 để được các chuyên gia của chúng tôi tư vấn sâu hơn về việc lựa chọn ngõ ra phù hợp nhất cho dự án của bạn.
4. Các Thông Số Kỹ Thuật Về Transistor Và Relay Output Có Thể Bạn Chưa Biết
Khi lựa chọn module ngõ ra PLC hoặc đánh giá một PLC tích hợp sẵn ngõ ra, việc đọc hiểu chính xác các thông số kỹ thuật trong datasheet là vô cùng quan trọng. Nó giúp bạn đảm bảo rằng ngõ ra bạn chọn hoàn toàn tương thích với tải và đáp ứng được yêu cầu vận hành. Việc hiểu sai hoặc bỏ qua các thông số quan trọng có thể dẫn đến hư hỏng thiết bị, hoạt động sai lệch, hoặc thậm chí là các vấn đề về an toàn.
Thanhthienphu.vn muốn bạn cảm thấy tự tin và chủ động khi làm việc với tài liệu kỹ thuật. Dưới đây là các thông số quan trọng nhất bạn cần chú ý đối với cả transistor output và relay output:
Đối với Transistor Output:
- Output Type: NPN (Sinking) hay PNP (Sourcing). Thông số này quyết định cách bạn đấu nối tải.
- Rated Load Voltage: Điện áp hoạt động định mức của tải mà ngõ ra có thể điều khiển (thường là 5VDC, 12VDC, 24VDC).
- Maximum Load Current: Dòng điện tối đa mà mỗi ngõ ra có thể chịu đựng liên tục. Vượt quá giá trị này sẽ làm hỏng transistor. Cần lưu ý dòng khởi động của tải (nếu có).
- Maximum Inrush Current: Khả năng chịu dòng khởi động tức thời (ví dụ: khi cấp nguồn cho tải có tụ điện).
- Leakage Current (OFF-state): Dòng điện rò rỉ khi ngõ ra ở trạng thái OFF. Thông số này quan trọng đối với các tải rất nhạy hoặc trở kháng cao.
- Residual Voltage (ON-state) / Voltage Drop: Điện áp sụt trên transistor khi nó đang dẫn điện (ON). Điện áp thực tế cấp cho tải sẽ thấp hơn nguồn cấp một khoảng bằng giá trị này.
- Response Time (ON Delay / OFF Delay): Thời gian cần thiết để ngõ ra chuyển từ OFF sang ON và ngược lại. Quyết định tốc độ chuyển mạch tối đa.
- Maximum Switching Frequency: Tần số đóng cắt tối đa mà ngõ ra có thể hoạt động ổn định (quan trọng cho PWM, HSC).
- Isolation Method: Phương pháp cách ly giữa mạch logic PLC và ngõ ra (thường là Photocoupler/Opto-isolator).
- Output Protection: Các tính năng bảo vệ tích hợp (ví dụ: bảo vệ ngắn mạch, quá nhiệt, quá dòng).
Đối với Relay Output:
- Contact Configuration: Cấu hình tiếp điểm (ví dụ: SPST-NO, SPDT – thường ghi là 1 Form A, 1 Form C).
- Rated Load Voltage (Contact): Điện áp tối đa mà tiếp điểm có thể đóng cắt (thường có giá trị riêng cho AC và DC, ví dụ: 250VAC, 30VDC).
- Rated Load Current (Contact): Dòng điện tối đa mà tiếp điểm có thể đóng cắt liên tục. Thường có giá trị khác nhau cho tải thuần trở (Resistive Load) và tải cảm (Inductive Load). Luôn chú ý đến dòng điện cho loại tải thực tế của bạn.
- Maximum Switching Capacity: Công suất đóng cắt tối đa (thường tính bằng VA cho tải AC hoặc W cho tải DC).
- Minimum Switching Load: Một số relay cơ khí yêu cầu một dòng tải tối thiểu để đảm bảo tiếp điểm hoạt động ổn định và tự làm sạch.
- Operate Time / Release Time: Thời gian để tiếp điểm đóng lại sau khi cấp nguồn cho cuộn dây / Thời gian để tiếp điểm mở ra sau khi ngắt nguồn cuộn dây. Tổng hai giá trị này cộng với thời gian nảy tiếp điểm (bounce time) sẽ quyết định tốc độ chuyển mạch.
- Electrical Life Expectancy: Tuổi thọ dự kiến của tiếp điểm khi đóng cắt tải định mức (số lần đóng cắt).
- Mechanical Life Expectancy: Tuổi thọ dự kiến của cơ cấu cơ khí khi đóng cắt không tải (số lần đóng cắt).
- Isolation (Coil to Contact): Điện áp cách ly tối đa giữa cuộn dây điều khiển và tiếp điểm tải.
- Coil Voltage/Current: Điện áp và dòng điện cần thiết để kích hoạt cuộn dây relay (thường được cấp từ nguồn nội bộ PLC).
Việc nắm vững các thông số này giúp bạn không chỉ chọn đúng thiết bị mà còn thiết kế hệ thống an toàn và hiệu quả hơn. Thanhthienphu.vn cung cấp đầy đủ tài liệu kỹ thuật chi tiết cho tất cả các sản phẩm PLC và module ngõ ra. Nếu bạn gặp bất kỳ khó khăn nào trong việc diễn giải thông số, đừng ngần ngại liên hệ đội ngũ kỹ thuật của chúng tôi qua hotline 08.12.77.88.99 hoặc truy cập thanhthienphu.vn để được hỗ trợ. Sở hữu kiến thức vững chắc chính là sở hữu sức mạnh điều khiển tương lai.
5. Ứng Dụng Thực Tiễn Của Transistor Và Relay Output
Lý thuyết sẽ trở nên sống động và giá trị hơn khi được áp dụng vào thực tế. Hãy cùng xem transistor output và relay output đang hiện diện và đóng góp như thế nào trong các hệ thống tự động hóa mà bạn gặp hàng ngày, giải quyết những khó khăn về hiệu suất, chi phí và an toàn mà bạn có thể đang đối mặt.
Transistor Output trong Hành Động:
- Dây chuyền lắp ráp điện tử: Điều khiển các cơ cấu chấp hành nhỏ, nhanh như xy lanh khí nén mini, van hút chân không để gắp và đặt linh kiện SMT với tốc độ hàng nghìn linh kiện mỗi giờ. Tốc độ và tuổi thọ của transistor output là không thể thiếu.
- Máy CNC và Robot công nghiệp: Phát xung điều khiển cho động cơ servo và step, đảm bảo độ chính xác vị trí đến từng micromet.
- Hệ thống phân loại sản phẩm tốc độ cao: Kích hoạt các cổng chia, đẩy sản phẩm dựa trên tín hiệu từ cảm biến đọc mã vạch hoặc camera vision. Phản ứng tức thời của transistor output giúp tối đa hóa công suất dây chuyền.
- Điều khiển chiếu sáng thông minh: Điều khiển độ sáng đèn LED bằng PWM, tạo hiệu ứng ánh sáng mượt mà và tiết kiệm năng lượng.
- Giao diện với các thiết bị điện tử khác: Kích hoạt đầu vào opto của biến tần, bộ điều khiển nhiệt độ, hoặc các module I/O từ xa khác.
Relay Output Chứng Tỏ Sức Mạnh:
- Tủ điều khiển bơm nước và quạt thông gió: Đóng cắt trực tiếp các contactor cấp nguồn cho động cơ bơm, quạt công suất lớn hoạt động ở điện áp 220VAC/380VAC. Khả năng chịu tải và cách ly cao của relay là bắt buộc.
- Hệ thống điều khiển lò nhiệt, máy ép nhựa: Kích hoạt các contactor hoặc SSR công suất lớn để điều khiển điện trở gia nhiệt.
- Điều khiển van điện từ trong hệ thống thủy lực, khí nén công nghiệp: Đóng mở các van lớn, yêu cầu dòng điện đáng kể, thường là 24VDC hoặc 110/220VAC.
- Hệ thống cảnh báo và an toàn: Kích hoạt còi báo động công suất lớn, đèn cảnh báo xoay hoạt động ở điện áp lưới.
- Giao tiếp với các hệ thống cũ hoặc yêu cầu cách ly tín hiệu tuyệt đối: Relay cung cấp một “tiếp điểm khô” (dry contact) hoàn toàn cách ly, dễ dàng tích hợp với nhiều loại hệ thống khác nhau.
6. Tạm Kết
Trong suốt hành trình khám phá thế giới transistor output và relay output, bạn đã thấy rõ tầm quan trọng của việc lựa chọn và sử dụng đúng loại ngõ ra cho từng ứng dụng cụ thể. Đó là chìa khóa để giải quyết những thách thức về hiệu suất, chi phí vận hành và an toàn mà các kỹ sư, kỹ thuật viên, và chủ doanh nghiệp như bạn thường xuyên đối mặt.
Tại thanhthienphu.vn, chúng tôi không chỉ đơn thuần là nhà cung cấp thiết bị điện công nghiệp và tự động hóa. Chúng tôi tự hào là đối tác đồng hành, mang đến những giá trị vượt trội giúp bạn đạt được mục tiêu của mình:
- Chuyên Môn Sâu Rộng (Expertise): Đội ngũ kỹ sư của chúng tôi có kiến thức chuyên sâu và kinh nghiệm thực tiễn dày dặn về PLC, các loại module I/O, bao gồm cả transistor output và relay output. Chúng tôi hiểu rõ ưu nhược điểm, ứng dụng và cách tối ưu hóa từng loại. Chúng tôi có thể tư vấn cho bạn giải pháp phù hợp nhất, dựa trên yêu cầu kỹ thuật và ngân sách của bạn.
- Sản Phẩm Chính Hãng, Chất Lượng (Authority & Trustworthiness): Thanhthienphu.vn cam kết cung cấp 100% sản phẩm chính hãng từ các thương hiệu uy tín hàng đầu thế giới như Siemens, Mitsubishi, Omron, Schneider Electric,… Đảm bảo chất lượng, độ tin cậy và tuân thủ các tiêu chuẩn công nghiệp khắt khe nhất. Chúng tôi nói không với hàng giả, hàng kém chất lượng.
- Giải Pháp Toàn Diện: Chúng tôi không chỉ bán một module ngõ ra. Chúng tôi cung cấp giải pháp tổng thể, từ tư vấn lựa chọn PLC, thiết kế hệ thống, cung cấp thiết bị đồng bộ (nguồn, cảm biến, cơ cấu chấp hành), đến hỗ trợ kỹ thuật lắp đặt và vận hành.
- Dịch Vụ Hỗ Trợ Tận Tâm: Chúng tôi hiểu rằng sự hỗ trợ kịp thời là rất quan trọng. Đội ngũ kỹ thuật của thanhthienphu.vn luôn sẵn sàng giải đáp thắc mắc, xử lý sự cố và cung cấp tài liệu kỹ thuật cần thiết. Hotline 08.12.77.88.99 luôn mở để lắng nghe và hỗ trợ bạn.
- Giá Cả Cạnh Tranh và Minh Bạch: Chúng tôi nỗ lực mang đến cho khách hàng mức giá tốt nhất có thể, đi kèm với chính sách bán hàng và bảo hành rõ ràng, minh bạch.
- Luôn Cập Nhật Công Nghệ Mới: Thế giới tự động hóa không ngừng phát triển. Thanhthienphu.vn liên tục cập nhật các sản phẩm và công nghệ mới nhất, giúp bạn tiếp cận những giải pháp tiên tiến, nâng cao năng lực cạnh tranh.
