Ladder Logic hay Ladder Diagram (LD/LAD) còn gọi là lập trình sơ đồ thang, là nền tảng không thể thiếu trong lĩnh vực tự động hóa công nghiệp, giúp các kỹ sư và kỹ thuật viên dễ dàng thiết kế, triển khai và bảo trì hệ thống điều khiển logic khả trình (PLC). Việc nắm vững logic thang không chỉ là một kỹ năng cơ bản mà còn là cánh cửa mở ra vô vàn cơ hội phát triển sự nghiệp trong ngành điện công nghiệp đầy tiềm năng.
Hãy cùng thanhthienphu.vn tìm hiểu cặn kẽ về ngôn ngữ lập trình PLC LAD/LD (Ladder Logic/Ladder Diagram) bạn nhé !
1. Ngôn ngữ Ladder Logic là gì?
Tưởng tượng bạn muốn ra lệnh cho một cái máy trong nhà máy (ví dụ: bật động cơ khi nhấn nút). Để làm việc này, bạn dùng một bộ điều khiển có khả năng lập trình gọi là PLC.
Ladder Logic chính là cách bạn ra mệnh lệnh đó cho PLC hiểu. Thay vì viết các dòng code phức tạp bằng chữ, bạn sẽ dùng các ký hiệu đơn giản (như hình vẽ công tắc, bóng đèn).
Bạn sắp xếp các ký hiệu này thành từng hàng ngang, giống như các bậc của một cái thang. Hai bên có hai đường thẳng đứng như hai thanh dọc của thang.
Vì chương trình trông y hệt một cái thang, nên người ta gọi nó là Ladder Logic (Logic Bậc Thang). Nó là một cách lập trình bằng hình ảnh, rất trực quan và dễ hiểu, đặc biệt với những người quen thuộc với sơ đồ mạch điện.
2. Ý nghĩa của các kí hiệu trong ngôn ngữ Ladder
Dưới đây là những người bạn đồng hành không thể thiếu trong bất kỳ chương trình ngôn ngữ lập trình ladder nào:

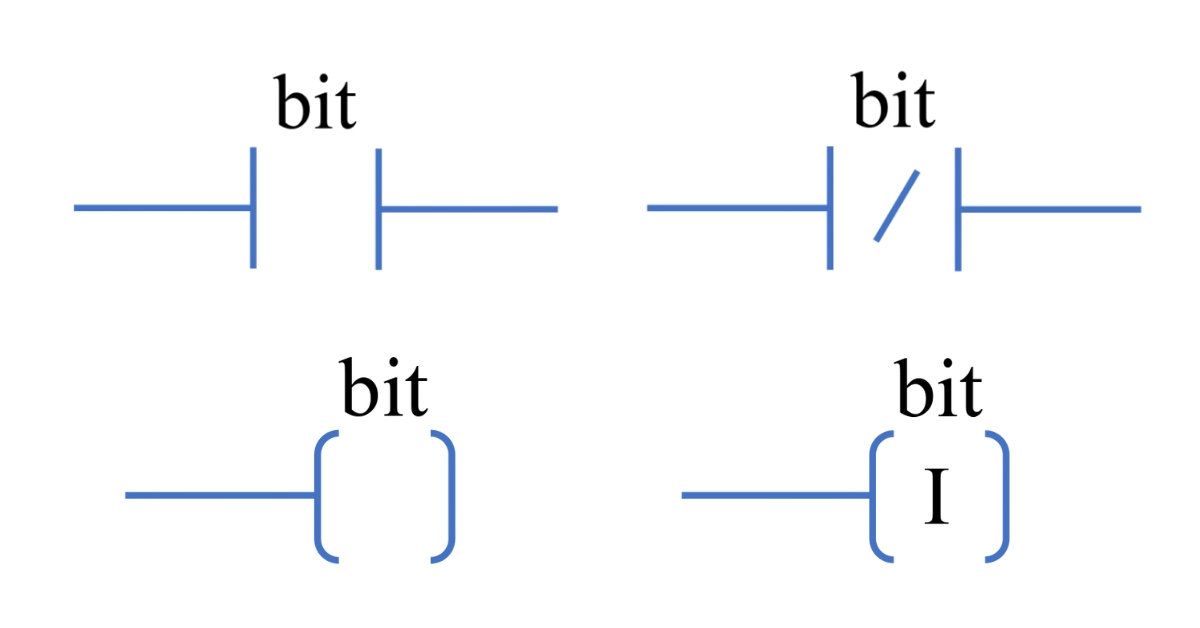

– Tiếp điểm thường mở (Normally Open – NO) – Ký hiệu: —| |—
Tượng trưng cho một công tắc hay một điều kiện thường ở trạng thái hở mạch (OFF). Nó chỉ cho phép dòng logic (tưởng tượng như dòng điện) đi qua khi điều kiện điều khiển nó được kích hoạt (trạng thái ON hoặc TRUE). Ví dụ một nút nhấn Start thường được biểu diễn bằng tiếp điểm —| |—. Khi bạn nhấn nút (điều kiện ON), tiếp điểm này đóng lại, cho phép logic đi tiếp.
– Tiếp điểm thường đóng (Normally Closed – NC) – Ký hiệu: —|/|—
Ngược lại với NO, đây là biểu tượng của một công tắc hay điều kiện thường ở trạng thái đóng mạch (ON). Nó cho phép dòng logic đi qua khi điều kiện điều khiển nó KHÔNG được kích hoạt (trạng thái OFF hoặc FALSE). Khi điều kiện được kích hoạt (ON), tiếp điểm này sẽ hở ra, ngắt dòng logic. Ví dụ nút nhấn Stop khẩn cấp thường dùng tiếp điểm —|/|—. Bình thường nó cho logic đi qua, khi bạn nhấn nút Stop (kích hoạt), nó sẽ ngắt mạch logic, dừng hệ thống.
– Cuộn dây thường (Output Coil / Coil) – Ký hiệu: —( )—
Đại diện cho một tác động đầu ra (output) của PLC hoặc một bit nhớ nội. Khi có dòng logic đi tới nó (nghĩa là toàn bộ các điều kiện logic trên cùng bậc thang trước nó đều thỏa mãn – TRUE), cuộn dây này sẽ được bật (ON). Khi dòng logic bị ngắt, nó sẽ tắt (OFF). Ví dụ điều khiển bật/tắt một bóng đèn, một contactor động cơ, hoặc một van điện từ.
– Cuộn dây SET (Latch Coil / Set) – Ký hiệu: —(S)—
Là một loại cuộn dây đặc biệt. Khi có dòng logic đi tới, nó sẽ bật (ON) bit nhớ hoặc ngõ ra tương ứng và duy trì trạng thái ON đó ngay cả khi dòng logic đầu vào bị ngắt. Nó giống như việc bạn bật một công tắc và công tắc đó tự giữ nguyên vị trí. Thường dùng trong các mạch cần duy trì trạng thái, ví dụ như báo động cần kêu liên tục cho đến khi có người xác nhận tắt.
– Cuộn dây RESET (Unlatch Coil / Reset) – Ký hiệu: —(R)—
Đi cùng với cuộn SET. Khi có dòng logic đi tới cuộn RESET, nó sẽ tắt (OFF) bit nhớ hoặc ngõ ra tương ứng đang được SET trước đó và duy trì trạng thái OFF. Nó dùng để hủy trạng thái tự giữ của lệnh SET. Ví dụ nút nhấn Reset để tắt đèn báo động đã được bật bởi lệnh SET.

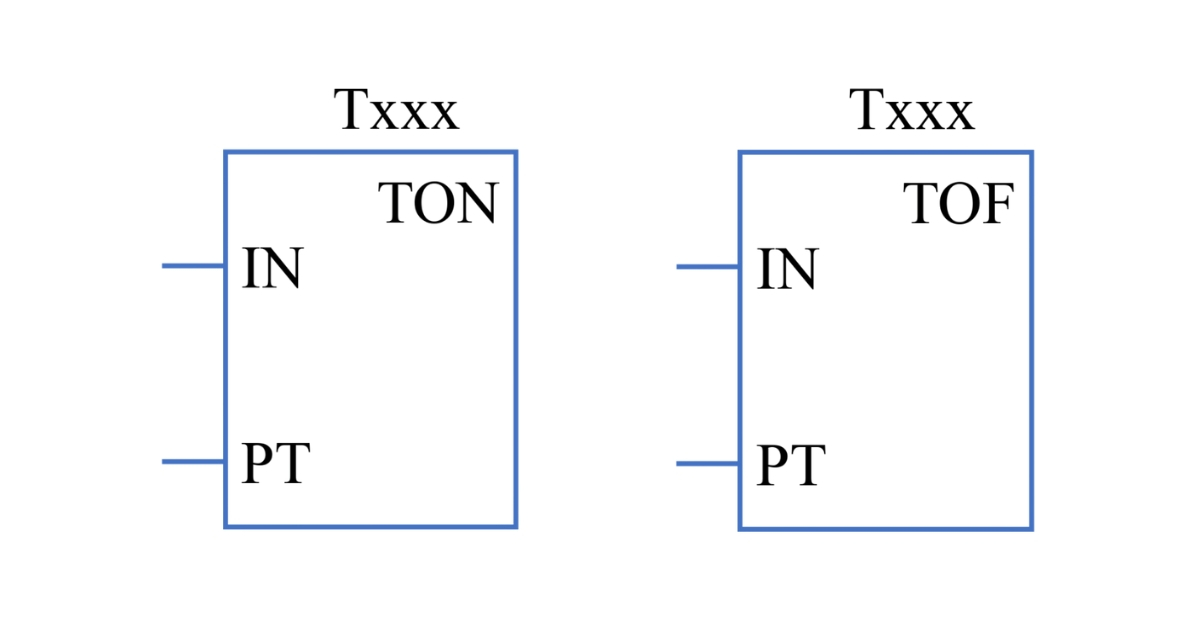

– Bộ định thời (Timer) – [TON] (Timer On-Delay), [TOF] (Timer Off-Delay)
Giúp tạo ra khoảng thời gian trễ. TON sẽ bật ngõ ra sau khi đầu vào có tín hiệu liên tục trong một khoảng thời gian đặt trước (Preset Time – PT). TOF sẽ giữ ngõ ra ON trong một khoảng thời gian đặt trước sau khi đầu vào bị tắt. Chúng có các tham số như chân kích hoạt (Enable/IN), thời gian đặt (PT), thời gian đã đếm (Accumulated Time – ACC/ET), và bit trạng thái (Done – DN, Timer Timing – TT/EN). Ví dụ TON dùng để trì hoãn khởi động động cơ. TOF dùng để quạt làm mát chạy thêm một lúc sau khi máy chính dừng.

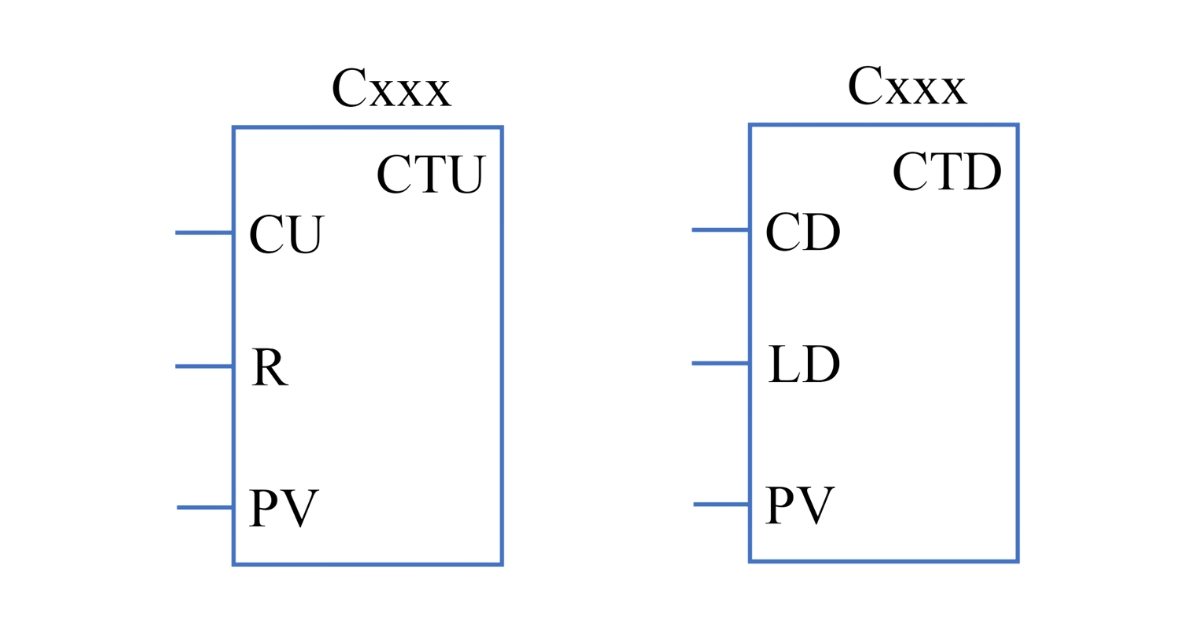

– Bộ đếm (Counter) – [CTU] (Count Up), [CTD] (Count Down)
Bộ đếm dùng để đếm số lần xảy ra một sự kiện (thường là sườn lên của tín hiệu đầu vào). CTU đếm tăng, CTD đếm giảm. Chúng có các tham số như chân đếm (CU/CD), chân Reset (R), giá trị đặt trước (PV), giá trị đếm hiện tại (CV/ACC), và bit trạng thái (Done – DN/Q). Ví dụ CTU đếm số sản phẩm đi qua băng tải. CTD đếm số vị trí còn trống trong kho.
– Khối so sánh (Compare) – [EQU] (Equal), [NEQ] (Not Equal), [GRT] (Greater Than), [LES] (Less Than)
Dùng để so sánh giá trị của hai ô nhớ hoặc một ô nhớ với một hằng số. Kết quả trả về là TRUE hoặc FALSE, thường được dùng làm điều kiện cho các lệnh khác. Ví dụ so sánh nhiệt độ hiện tại ([MOV Temp_Sensor vào N7:0]) với nhiệt độ cài đặt ([LES N7:0 K100] – kiểm tra nếu nhiệt độ nhỏ hơn 100).
– Khối toán học (Math) – [ADD] (Addition), [SUB] (Subtraction), [MUL] (Multiplication), [DIV] (Division)
Thực hiện các phép tính số học cơ bản với các giá trị trong các ô nhớ như cộng dồn số lượng sản phẩm từ hai dây chuyền ([ADD Counter1_CV Counter2_CV Total_CV]).

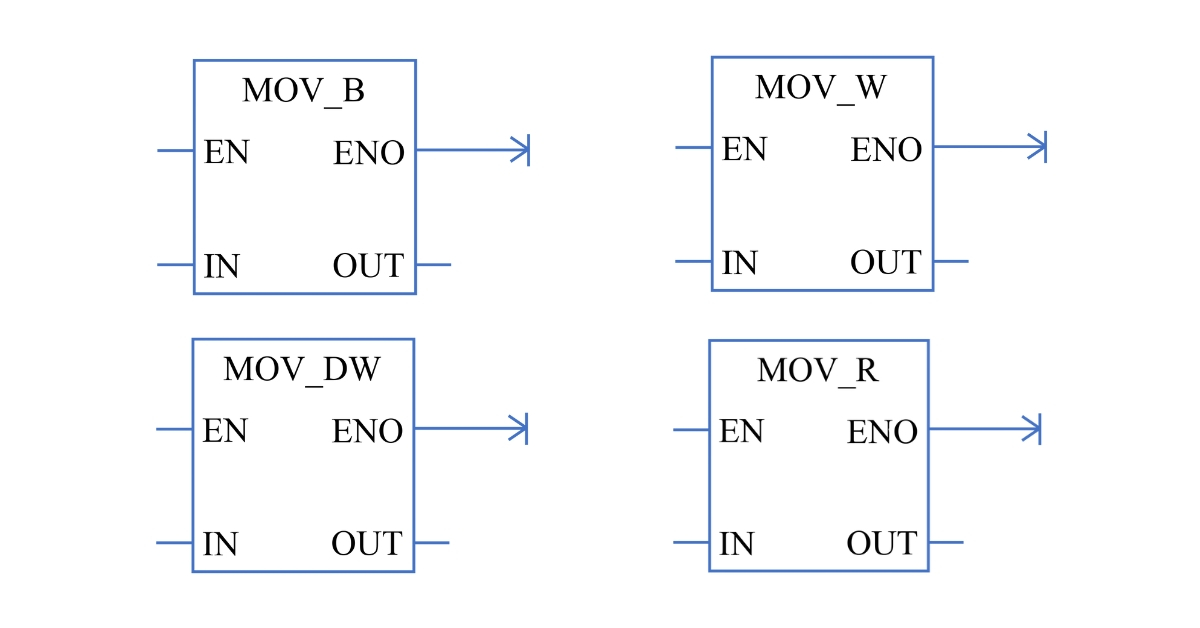

– Khối di chuyển dữ liệu (Move) – [MOV]
Nhằm sao chép giá trị từ một nguồn (Source) đến một đích (Destination), thường là các ô nhớ hoặc thanh ghi. Ví dụ lưu giá trị cài đặt từ màn hình HMI vào ô nhớ của PLC ([MOV HMI_Setpoint PLC_Setpoint]).
– Xung sườn lên/xuống (One-Shot Rising/Falling) – [OSR] / [ONS], [OSF]
Chỉ cho phép dòng logic đi qua trong một chu kỳ quét (scan cycle) duy nhất khi tín hiệu đầu vào của nó chuyển trạng thái (từ OFF sang ON cho sườn lên, từ ON sang OFF cho sườn xuống). Rất hữu ích khi bạn chỉ muốn thực hiện một hành động một lần duy nhất tại thời điểm tín hiệu thay đổi, thay vì thực hiện liên tục khi tín hiệu còn duy trì, chẳng hạn như nhấn nút một lần để tăng giá trị đếm lên 1 đơn vị duy nhất, dù bạn giữ nút lâu.
– Lệnh nhảy (Jump – JMP) và Nhãn (Label – LBL): Cho phép bỏ qua một đoạn chương trình ladder. Khi lệnh [JMP] được kích hoạt, bộ xử lý sẽ nhảy đến vị trí có nhãn [LBL] tương ứng, bỏ qua tất cả các bậc thang logic ở giữa. Thường dùng để tối ưu hóa hoặc điều khiển luồng chương trình phức tạp (cần sử dụng cẩn thận).
Việc nhận diện và hiểu rõ “ngôn ngữ” của từng biểu tượng này chính là chìa khóa để bạn có thể đọc hiểu các chương trình ngôn ngữ ladder hiện có, tự tin viết ra những đoạn code logic của riêng mình, và giao tiếp hiệu quả với bộ não PLC.
3. Tại sao ngôn ngữ Ladder được sử dụng để lập trình PLC?
Sự phổ biến rộng rãi của ngôn ngữ ladder không phải là ngẫu nhiên. Nó đến từ sự kết hợp hoàn hảo giữa yếu tố lịch sử, tính thực tiễn và những ưu điểm vượt trội phù hợp với đặc thù của ngành điều khiển công nghiệp:
Ngôn ngữ ladder có nguồn gốc trực tiếp từ các sơ đồ mạch relay điện, một yếu tố then chốt giúp cho việc chuyển đổi công nghệ từ relay sang PLC diễn ra một cách mượt mà. Các kỹ sư và kỹ thuật viên, vốn đã quá quen thuộc với việc thiết kế và khắc phục sự cố trên các sơ đồ này, không cần phải học một hệ thống ký hiệu hoàn toàn mới mà có thể áp dụng ngay tư duy mạch điện quen thuộc vào việc lập trình.
Đây là một lợi thế khởi đầu cực kỳ lớn, và cũng là lý do ngôn ngữ ladder có tính trực quan nổi bật. Với cấu trúc gồm hai đường nguồn dọc và các “bậc thang” ngang chứa tiếp điểm và cuộn dây, người dùng có thể dễ dàng hình dung dòng chảy logic tương tự như dòng điện trong mạch thật. So với các ngôn ngữ dạng văn bản đòi hỏi tư duy trừu tượng, bản chất đồ họa của ladder thân thiện hơn rất nhiều, đặc biệt với những người mới bắt đầu hoặc có nền tảng về điện.
Thế mạnh trực quan này còn được phát huy tối đa thông qua các chức năng giám sát (monitor) online mạnh mẽ được tích hợp trong hầu hết các phần mềm lập trình PLC hiện đại. Khi kết nối với một PLC đang hoạt động, người dùng có thể quan sát trực tiếp trạng thái của chương trình ngay trên sơ đồ: các tiếp điểm đóng/mở, cuộn dây được cấp điện, hay giá trị tức thời của bộ đếm/bộ định thời đều được tô sáng. Điều này giúp việc chẩn đoán lỗi và tìm ra nguyên nhân sự cố trở nên nhanh chóng, chính xác hơn nhiều so với việc phân tích từng dòng code.
Hơn nữa, bản chất của rất nhiều bài toán điều khiển công nghiệp là logic bật/tắt, điều khiển tuần tự và các mối liên kết an toàn, vốn là những ứng dụng mà cấu trúc bậc thang của ladder thể hiện một cách cực kỳ rõ ràng và mạch lạc. Mỗi bậc thang thường đại diện cho một điều kiện logic để kích hoạt một đầu ra, rất gần với lối suy nghĩ khi thiết kế một mạch điều khiển trong thực tế.
Ngôn ngữ ladder là một trong năm ngôn ngữ lập trình PLC được chuẩn hóa trong tiêu chuẩn quốc tế IEC 61131-3.. Điều này đảm bảo rằng hầu hết các nhà sản xuất PLC lớn trên thế giới đều hỗ trợ ladder, giúp các kỹ sư dễ dàng làm việc với nhiều dòng thiết bị khác nhau. Chính sự phổ biến lâu đời này đã tạo ra một hệ sinh thái hỗ trợ khổng lồ, với vô vàn tài liệu, khóa học và các diễn đàn cộng đồng, giúp người dùng dễ dàng tìm kiếm sự trợ giúp khi cần.
Tại các nhà máy, lợi ích này càng trở nên rõ rệt khi đội ngũ kỹ thuật viên vận hành và bảo trì, thường có nền tảng về điện, có thể nhanh chóng hiểu được chương trình để xác định các vấn đề liên quan đến cảm biến hay cơ cấu chấp hành mà không cần là chuyên gia lập trình, qua đó giảm thiểu thời gian dừng máy và tăng hiệu quả sản xuất.
Chính vì những lý do thuyết phục này, ngôn ngữ ladder không chỉ là một phần của lịch sử mà vẫn tiếp tục là một công cụ hiện tại đầy sức mạnh, là lựa chọn hàng đầu cho hàng triệu ứng dụng tự động hóa trên toàn thế giới. Nó là minh chứng cho việc một công nghệ được thiết kế tốt, đáp ứng đúng nhu cầu cốt lõi của người dùng sẽ luôn có chỗ đứng vững chắc, bất chấp sự phát triển không ngừng của khoa học kỹ thuật.
4. Ứng dụng đa dạng của ngôn ngữ Ladder
Ngôn ngữ ladder có phạm vi ứng dụng rất rộng, trải dài trên nhiều ngành công nghiệp khác nhau nhờ vào tính logic và dễ hiểu của nó.
Lĩnh vực ứng dụng lớn nhất và phổ biến nhất của ladder là sản xuất công nghiệp. Hầu hết các máy móc trong nhà máy, từ máy phay, máy tiện CNC, máy ép nhựa cho đến máy đóng gói, chiết rót, đều được điều khiển bằng PLC lập trình ladder. Nó chịu trách nhiệm kiểm soát các yếu tố vận hành cốt lõi như chuyển động của các bộ phận, tốc độ động cơ, nhiệt độ, áp suất.

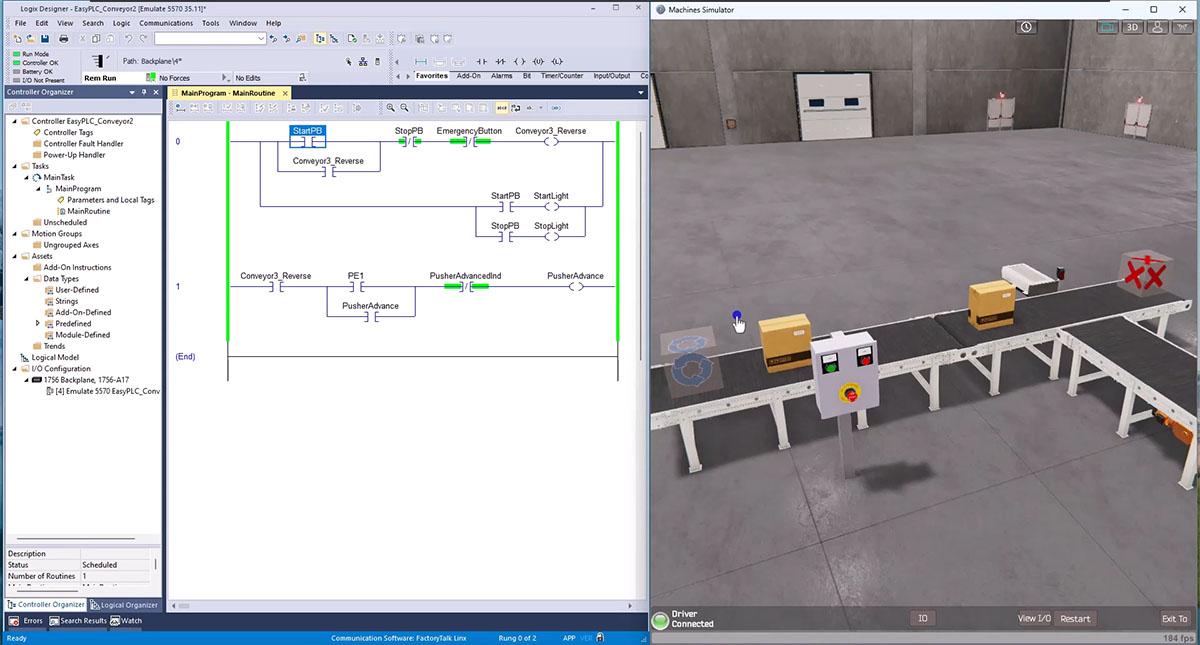

Bên cạnh đó, các hệ thống băng tải vận chuyển vật liệu trong nhà xưởng cũng dựa vào ladder để hoạt động một cách tuần tự, ví dụ như khởi động các băng tải nối tiếp nhau, tự động dừng khi có vật cản, hoặc phân loại sản phẩm vào đúng nhánh dựa trên tín hiệu từ cảm biến. Các quy trình như kiểm soát nhiệt độ lò nung, áp suất nồi hơi, hay đảm bảo trộn nguyên liệu đúng tỷ lệ cũng được quản lý chặt chẽ bằng logic ladder.
Ngoài nhà máy, ladder cũng rất phổ biến trong lĩnh vực xây dựng và quản lý tòa nhà thông minh. Nó điều khiển hệ thống điều hòa không khí (HVAC) để tự động điều chỉnh nhiệt độ và độ ẩm, quản lý hệ thống chiếu sáng để bật/tắt đèn theo lịch trình hoặc theo cảm biến hiện diện, giúp tiết kiệm năng lượng.
Các hệ thống phức tạp hơn như thang máy, thang cuốn cũng dùng ladder để quản lý logic gọi tầng, đóng mở cửa và đảm bảo an toàn. Tương tự, các trạm bơm cấp thoát nước cho một khu vực cũng được tự động hóa bằng ladder để bơm nước dựa trên mực nước trong bể chứa.
Trong ngành năng lượng, nơi yêu cầu độ tin cậy và chính xác cao, ladder được tin dùng để giám sát và điều khiển các thiết bị trong trạm biến áp, tối ưu hóa góc quay của tua bin gió và tấm pin mặt trời để đạt hiệu suất cao nhất, cũng như quản lý hệ thống van và giám sát áp suất trên các đường ống dẫn dầu khí.
Trong các dây chuyền tự động hóa hiện đại, ladder đóng vai trò điều phối hoạt động giữa các trạm làm việc để đảm bảo sự đồng bộ và hiệu quả. Nó điều khiển các robot công nghiệp thực hiện những nhiệm vụ lặp đi lặp lại như gắp-thả sản phẩm, đồng thời xử lý logic cho các hệ thống kiểm tra chất lượng tự động, dùng camera và cảm biến để phát hiện sản phẩm lỗi và loại bỏ chúng khỏi dây chuyền.
Sự linh hoạt của ladder còn thể hiện ở các ứng dụng khác như điều khiển hệ thống xử lý nước thải, tự động hóa tưới tiêu và chiếu sáng trong nông nghiệp công nghệ cao, hay thậm chí tạo ra các hiệu ứng cho đài phun nước nghệ thuật.
5. Các bước viết chương trình Ladder hiệu quả
Viết một chương trình ngôn ngữ lập trình ladder tốt cũng giống như xây dựng một ngôi nhà vững chắc: cần có bản thiết kế chi tiết, vật liệu chất lượng và quy trình thi công khoa học. Dưới đây là các bước cơ bản mà mọi kỹ sư tự động hóa nên tuân theo:
Quy trình lập trình PLC bắt đầu bằng bước quan trọng nhất, quyết định sự thành công của toàn bộ dự án: thấu hiểu toàn diện yêu cầu của bài toán. Trước khi viết bất kỳ dòng code nào, người lập trình phải xác định rõ mục tiêu điều khiển của hệ thống, ví dụ như điều khiển băng tải, trộn nguyên liệu, hay kiểm soát nhiệt độ lò nung. Cần phải mô tả chi tiết quy trình hoạt động, từ lúc bắt đầu, khi nào dừng, và các điều kiện chuyển tiếp giữa các bước là gì.
Điều này bao gồm việc liệt kê tất cả các tín hiệu đầu vào như cảm biến, nút nhấn, công tắc hành trình, và các tín hiệu đầu ra như động cơ, van điện từ, đèn báo, còi hú. Đặc biệt, các yêu cầu về an toàn phải được ưu tiên hàng đầu, chẳng hạn như nút dừng khẩn cấp phải ngắt toàn bộ hệ thống hay cửa an toàn phải đóng thì máy mới được phép chạy. Việc trao đổi kỹ lưỡng với người vận hành hoặc khách hàng ở giai đoạn này là không thể thiếu, bởi vì hiểu sai hoặc bỏ sót yêu cầu sẽ dẫn đến việc phải sửa chữa chương trình rất tốn kém và mất thời gian về sau.
Sau khi đã có một bức tranh rõ ràng về yêu cầu, bước tiếp theo là một công việc mang tính tổ chức: lập bản đồ I/O. Quá trình này là việc gán các địa chỉ cụ thể trong bộ nhớ PLC cho từng đầu vào và đầu ra đã xác định. Việc tạo ra một bảng phân bổ I/O giúp quản lý địa chỉ một cách hệ thống, tránh nhầm lẫn và dễ dàng tra cứu trong suốt quá trình lập trình. Khi đã có bản đồ I/O, đối với các bài toán phức tạp, đặc biệt là những quy trình có nhiều bước tuần tự, việc phác thảo logic trước khi viết code là cực kỳ hữu ích.
Các công cụ như lưu đồ thuật toán (flowchart) giúp mô tả trực quan trình tự các bước và các điều kiện rẽ nhánh. Sơ đồ trạng thái (state diagram) lại hữu ích để hình dung các trạng thái của hệ thống như “chờ”, “đang chạy”, “tạm dừng”, “báo lỗi” và các sự kiện làm nó chuyển đổi giữa các trạng thái đó. Trong khi đó, sơ đồ thời gian (timing diagram) làm rõ mối quan hệ về mặt thời gian giữa các tín hiệu, giúp hình dung cách chúng tương tác với nhau. Việc phác thảo này giúp người lập trình có cái nhìn tổng thể, xác định được các luồng xử lý chính và tránh bỏ sót những trường hợp vận hành không mong muốn.
Khi đã có bản phác thảo logic, đây là lúc bắt đầu viết code thực tế bằng phần mềm lập trình PLC chuyên dụng như TIA Portal hay GX Works. Thay vì cố gắng viết toàn bộ chương trình cùng một lúc, một phương pháp hiệu quả là chia nhỏ bài toán thành các phần chức năng dễ quản lý, ví dụ như khối xử lý nút nhấn, khối điều khiển riêng cho từng động cơ, và khối xử lý an toàn. Hãy bắt đầu từ những mạch logic cơ bản nhất như mạch khởi động/dừng, mạch tự giữ, và các mạch khóa chéo để đảm bảo không có hai hành động trái ngược nhau xảy ra đồng thời. Sau đó, bổ sung các chức năng phức tạp hơn như bộ định thời (Timer), bộ đếm (Counter), và các lệnh so sánh khi cần.
Trong quá trình này, việc sử dụng các bit nhớ trung gian (M) làm “cờ” để lưu trữ trạng thái là rất quan trọng, giúp các phần khác nhau của chương trình giao tiếp và hoạt động đồng bộ. Đặc biệt, logic liên quan đến an toàn, như nút dừng khẩn cấp, phải luôn được ưu tiên và đặt ở vị trí đảm bảo nó có thể ngắt các đầu ra nguy hiểm ngay lập tức.
Quan trọng nhất, hãy tuân thủ nguyên tắc vàng: luôn luôn viết chú thích. Việc giải thích mục đích của từng bậc thang, từng biến sẽ giúp chương trình dễ đọc, dễ sửa lỗi và dễ bảo trì hơn rất nhiều, không chỉ cho người khác mà cho cả chính bạn trong tương lai.
Không có chương trình nào hoạt động hoàn hảo ngay từ lần viết đầu tiên, vì vậy việc kiểm tra và gỡ lỗi là một bước không thể thiếu. Quá trình này bắt đầu bằng việc biên dịch chương trình để phần mềm tự động phát hiện các lỗi cú pháp cơ bản. Sau đó, hãy tận dụng công cụ mô phỏng tích hợp để kiểm tra logic một cách an toàn mà không cần kết nối với thiết bị thật. Bằng cách tạo ra các kịch bản đầu vào khác nhau, bạn có thể quan sát xem chương trình có phản ứng đúng như mong đợi hay không.
Khi logic đã được xác nhận qua mô phỏng, bước tiếp theo là nạp chương trình vào PLC thật để kiểm tra vận hành thực tế. Giai đoạn này bao gồm việc kiểm tra kết nối vật lý của I/O, chạy thử từng chế độ hoạt động, và quan trọng là thử các điều kiện lỗi và an toàn như nhấn nút dừng khẩn cấp.
Trong suốt quá trình kiểm tra, chức năng giám sát online là công cụ cực kỳ mạnh mẽ, cho phép bạn xem trạng thái thực của các tiếp điểm và cuộn dây ngay trên sơ đồ ladder, giúp tìm ra nguyên nhân gốc rễ của sự cố một cách nhanh chóng.
Cuối cùng, sau khi chương trình đã hoạt động ổn định và đáp ứng đúng các yêu cầu, công việc vẫn chưa kết thúc. Đây là lúc để tối ưu hóa và hoàn thiện sản phẩm. Bạn có thể sắp xếp lại các bậc thang cho gọn gàng, đơn giản hóa những đoạn logic phức tạp, và đảm bảo tên biến và chú thích rõ ràng, dễ hiểu. Đối với hầu hết các ứng dụng, việc làm cho code dễ đọc và dễ bảo trì quan trọng hơn là cố gắng tối ưu từng mili giây của thời gian quét.
Bước cuối cùng, và cũng là một trong những bước quan trọng nhất, là lưu trữ và tài liệu hóa. Hãy luôn sao lưu phiên bản chương trình hoạt động ổn định ở một nơi an toàn, vì việc mất chương trình có thể gây ra những hậu quả nghiêm trọng.
Đồng thời, hãy viết một tài liệu mô tả chi tiết về dự án, bao gồm yêu cầu ban đầu, bảng phân bổ I/O, giải thích logic hoạt động và hướng dẫn xử lý sự cố cơ bản. Việc này sẽ giúp cho việc chuyển giao, bảo trì và nâng cấp hệ thống trong tương lai trở nên dễ dàng hơn rất nhiều.
Viết chương trình ngôn ngữ ladder là một kỹ năng cần được rèn luyện qua thực tế. Đừng ngại bắt đầu với những bài toán nhỏ, thực hành thường xuyên với phần mềm mô phỏng, và tham khảo các ví dụ code từ tài liệu hoặc cộng đồng.
6. Ví dụ về lập trình Ladder
Để hình dung rõ hơn, hãy xem qua một vài ví dụ logic ladder cơ bản nhưng cực kỳ phổ biến:
Ví dụ 1: Mạch khởi động – dừng động cơ (Start/Stop motor)
Yêu cầu: Nhấn nút Start (thường mở), động cơ chạy. Nhấn nút Stop (thường đóng), động cơ dừng. Động cơ phải tự duy trì trạng thái chạy sau khi nhả nút Start.
Logic Ladder:
||--| |------|/|------()--|| <-- Rung 1: Điều khiển Motor Output
|| Start Motor Stop Motor ||
|| Output Output||
||--| |-------------------||
Motor
Output
Đây là một mạch logic ladder kinh điển dùng để điều khiển khởi động và dừng một động cơ. Khi người dùng nhấn nút Start (vốn là một tiếp điểm thường mở), dòng logic sẽ đi qua nó để cấp điện cho cuộn dây Motor Output, làm động cơ chạy. Ngay lúc đó, tiếp điểm Motor Output được mắc song song với nút Start cũng sẽ đóng lại. Tiếp điểm này có vai trò tự giữ (latching), tạo ra một đường dẫn logic thay thế, cho phép động cơ tiếp tục hoạt động ngay cả khi người dùng đã nhả nút Start.
Để dừng động cơ, người dùng nhấn nút Stop. Nút này được kết nối với một tiếp điểm thường đóng, có nghĩa là nó luôn cho phép dòng logic đi qua ở trạng thái bình thường. Khi được nhấn, tiếp điểm này sẽ hở ra, cắt đứt hoàn toàn dòng logic đến cuộn dây Motor Output, khiến động cơ mất điện và dừng lại.

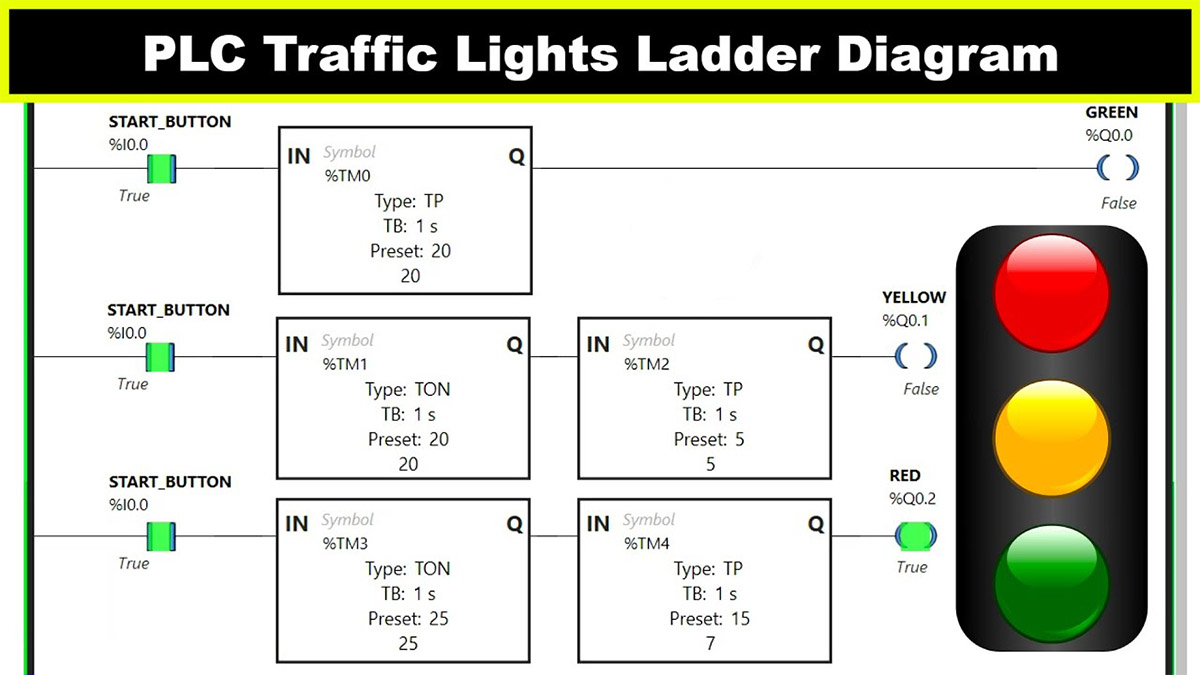

Ví dụ 2: Điều khiển đèn giao thông đơn giản (Giả định 3 đèn xanh-vàng-đỏ)
Yêu cầu: Chu kỳ Xanh (15s) -> Vàng (3s) -> Đỏ (15s) -> Xanh…
Logic Ladder (Sử dụng Timer): (Đây là mô tả logic, code thực tế có thể phức tạp hơn để xử lý trạng thái ban đầu và các điều kiện khác)
// Rung 1: Khởi động chu kỳ bằng Timer 3 (khi đèn Đỏ tắt)
||--|/|------[TON T1 15s]--|| Timer_Red_Off, Kích hoạt Timer Xanh (T1)
|| T3.DN || T1.EN = Kích hoạt
|| || T1.DN = Xong Timer Xanh
// Rung 2: Bật đèn Xanh khi Timer 1 đang chạy
||--| |------()--|| Bật Đèn Xanh khi T1 đang chạy (chưa xong)
|| T1.TT Green_Light || T1.TT = Timer Timing Bit
// Rung 3: Kích hoạt Timer Vàng (T2) khi Timer Xanh (T1) xong
||--| |------[TON T2 3s]--|| Kích hoạt Timer Vàng (T2) khi T1 xong
|| T1.DN || T2.EN = Kích hoạt
|| || T2.DN = Xong Timer Vàng
// Rung 4: Bật đèn Vàng khi Timer 2 đang chạy
||--| |------()--|| Bật Đèn Vàng khi T2 đang chạy
|| T2.TT Yellow_Light||
// Rung 5: Kích hoạt Timer Đỏ (T3) khi Timer Vàng (T2) xong
||--| |------[TON T3 15s]--|| Kích hoạt Timer Đỏ (T3) khi T2 xong
|| T2.DN || T3.EN = Kích hoạt
|| || T3.DN = Xong Timer Đỏ (Reset chu kỳ)
// Rung 6: Bật đèn Đỏ khi Timer 3 đang chạy
||--| |------()--|| Bật Đèn Đỏ khi T3 đang chạy
|| T3.TT Red_Light ||
Giải thích: Sử dụng các Timer On-Delay (TON). Khi một Timer kết thúc (bit DN – Done bit – lên ON), nó sẽ kích hoạt Timer tiếp theo và tắt đèn của giai đoạn trước đó (thông qua logic điều khiển đèn, ví dụ dùng tiếp điểm thường đóng của Timer sau để ngắt đèn trước). Bit TT (Timer Timing) được dùng để bật đèn tương ứng khi Timer đang đếm.
7. Tạm kết
Như vậy, chúng ta đã cùng nhau khám phá thế giới đầy mê hoặc của ngôn ngữ ladder. Rõ ràng, dù công nghệ không ngừng đổi mới, logic thang vẫn là nền tảng vững chắc, một công cụ mạnh mẽ và không thể thiếu trong lĩnh vực tự động hóa công nghiệp.
Việc thành thạo ngôn ngữ lập trình ladder không chỉ giúp các kỹ sư và kỹ thuật viên giải quyết hiệu quả các bài toán điều khiển thực tế, nâng cao đáng kể hiệu suất công việc, tối ưu chi phí vận hành và đảm bảo an toàn lao động, mà còn là chìa khóa vàng mở ra những cơ hội phát triển sự nghiệp đầy hứa hẹn.
