Lập trình LOGO! Siemens và các giải pháp điều khiển logic khả trình đang mở ra kỷ nguyên mới cho tự động hóa công nghiệp giúp các kỹ sư điện, kỹ thuật viên và chủ doanh nghiệp tối ưu hóa quy trình sản xuất, nâng cao hiệu quả và đảm bảo an toàn vận hành. Việc làm chủ công nghệ này không chỉ là một kỹ năng cần thiết mà còn là chìa khóa để tăng năng lực cạnh tranh trong bối cảnh công nghệ thay đổi không ngừng.
Thanhthienphu.vn là đơn vị cung cấp những thiết bị PLC LOGO! Siemens chính hãng cùng giải pháp tư vấn chuyên sâu giúp quý vị khai thác tối đa tiềm năng của bộ điều khiển logic thông minh này.
1. Phần cứng LOGO! Siemens
Để có thể khai thác tối đa sức mạnh của việc lập trình PLC LOGO! Siemens, việc hiểu rõ cấu tạo và tính năng của phần cứng là vô cùng quan trọng. Phần cứng LOGO! được thiết kế theo triết lý module hóa, nhỏ gọn và cực kỳ linh hoạt, cho phép người dùng dễ dàng tùy biến hệ thống theo nhu cầu cụ thể của từng ứng dụng.
Đây là một yếu tố then chốt giúp LOGO! Siemens trở thành lựa chọn hàng đầu cho các giải pháp tự động hóa quy mô nhỏ và vừa, nơi không gian lắp đặt thường hạn chế và yêu cầu về tính kinh tế được đặt lên hàng đầu.
Sự đa dạng trong các module chức năng và khả năng kết nối mở rộng giúp LOGO! Siemens giải quyết được nhiều bài toán tự động hóa phức tạp hơn so với những gì người ta thường nghĩ về một module logic nhỏ gọn.
1.1. Các dòng LOGO! Siemens phổ biến hiện nay
Siemens liên tục cải tiến và cho ra đời các thế hệ LOGO! mới, tích hợp những công nghệ tiên tiến nhất để đáp ứng nhu cầu ngày càng cao của thị trường. Hiện tại, dòng LOGO! 8.3 và LOGO! 8.4 là những phiên bản mới nhất và được ưa chuộng rộng rãi, kế thừa những ưu điểm của các thế hệ trước đó như LOGO! 6, LOGO! 7 và LOGO! 8.0, 8.1, 8.2, đồng thời mang đến nhiều cải tiến vượt trội.
Dòng sản phẩm chủ lực LOGO! 8.3 và 8.4 nổi bật với khả năng kết nối Ethernet tích hợp sẵn, cho phép giao tiếp dễ dàng với các thiết bị khác trong mạng công nghiệp hoặc thậm chí là kết nối lên đám mây (Cloud) thông qua module LOGO! CMR. Việc tích hợp Web server cho phép người dùng giám sát và điều khiển hệ thống từ xa thông qua trình duyệt web trên máy tính hoặc thiết bị di động mà không cần phần mềm chuyên dụng.
Màn hình hiển thị được cải tiến với 6 dòng, 16 hoặc 20 ký tự mỗi dòng, cùng với 3 màu nền tùy chọn (trắng, cam, đỏ) giúp tăng cường khả năng hiển thị thông báo và trạng thái hệ thống. So với các phiên bản cũ hơn, LOGO! 8.3 và 8.4 có bộ nhớ chương trình lớn hơn, tốc độ xử lý nhanh hơn và hỗ trợ nhiều khối chức năng hơn, cho phép xây dựng các ứng dụng phức tạp hơn.
Khi so sánh với các phiên bản trước như LOGO! 0BA7 (tức LOGO! 7) hay các model thuộc LOGO! 6, mặc dù chúng vẫn còn được sử dụng trong một số hệ thống, nhưng đã dần được thay thế bởi LOGO! 8 series. LOGO! 7 đã có cổng Ethernet nhưng chức năng hạn chế hơn LOGO! 8.
Các model LOGO! 6 thường không có cổng Ethernet và màn hình hiển thị cũng đơn giản hơn. Sự khác biệt chính yếu giữa các thế hệ nằm ở khả năng kết nối mạng, dung lượng bộ nhớ, tốc độ xử lý, số lượng đầu vào/ra tích hợp và mở rộng, cũng như các tính năng phần mềm hỗ trợ.
Việc chuyển đổi lên LOGO! 8.3 hoặc 8.4 mang lại lợi ích rõ rệt về khả năng tích hợp hệ thống, giám sát từ xa và khả năng xử lý các tác vụ phức tạp hơn. Đối với các chủ doanh nghiệp nhỏ đang cân nhắc nâng cấp hệ thống, việc đầu tư vào LOGO! 8 series là một quyết định khôn ngoan, đảm bảo tính tương thích và khả năng mở rộng trong tương lai.
1.2. Cấu trúc module của LOGO! Siemens
Tính linh hoạt của LOGO! Siemens phần lớn đến từ cấu trúc module thông minh, cho phép người dùng có thể bắt đầu với một module cơ bản và mở rộng hệ thống khi nhu cầu tăng lên, giúp tối ưu hóa chi phí đầu tư ban đầu.
Trái tim của hệ thống LOGO! là Module chính (Base Module/Basic Module). Module này tích hợp bộ vi xử lý, bộ nhớ chương trình, một số đầu vào/ra số (Digital Input/Output – DI/DO) và có thể cả đầu vào tương tự (Analog Input – AI) tùy thuộc vào model cụ thể; ví dụ, các model có ký hiệu ‘o’ như 12/24RCEo không có đầu vào analog, trong khi các model có ‘a’ như AM2 AQ thì có.
Module chính cũng thường có màn hình hiển thị và các phím bấm cho phép lập trình trực tiếp (với một số hạn chế) hoặc cài đặt thông số. Các loại module chính phổ biến bao gồm LOGO! 12/24RCE, LOGO! 24RCE, và LOGO! 230RCE, nơi các con số chỉ điện áp hoạt động và các chữ cái ‘R’ chỉ đầu ra relay, ‘C’ chỉ có đồng hồ thời gian thực, ‘E’ chỉ có cổng Ethernet.
Bên cạnh đó, còn có các phiên bản không có màn hình hiển thị và phím bấm như LOGO! 12/24RCEo, LOGO! 24RCEo (No Display), thường được sử dụng khi không gian lắp đặt cực kỳ hạn chế hoặc khi việc lập trình và giám sát hoàn toàn thông qua phần mềm và mạng, với ưu điểm là giá thành thường thấp hơn.
Khi số lượng đầu vào/ra trên module chính không đủ, người dùng có thể dễ dàng kết nối thêm các Module mở rộng (Expansion Modules). Siemens cung cấp đa dạng các loại module mở rộng, bao gồm Module mở rộng số (Digital Modules) như DM8 (4DI/4DO) và DM16 (8DI/8DO) để cung cấp thêm DI và DO. Module mở rộng tương tự (Analog Modules) như AM2 (2AI), AM2 AQ (2AI/2AQ), và AM2 RTD (đọc cảm biến nhiệt độ PT100/PT1000) giúp bổ sung các AI và AO.
Ngoài ra, Module truyền thông (Communication Modules – CM) như LOGO! CMR2020/CMR2040 cho phép kết nối mạng di động, LOGO! CSM là module switch Ethernet nhỏ gọn, Module AS-Interface và Module KNX giúp mở rộng khả năng giao tiếp của LOGO! vào các mạng chuyên dụng.
Mặc dù LOGO! có thể hoạt động với nhiều dải điện áp khác nhau, Siemens cũng cung cấp các module nguồn (Power Supply – LOGO! Power) chuyên dụng. Những bộ nguồn này được thiết kế tối ưu về kích thước và hiệu suất để cấp nguồn ổn định cho hệ thống LOGO! và các module mở rộng. Sử dụng bộ nguồn đồng bộ như LOGO! Power 24V/1.3A, 24V/2.5A, hoặc 24V/4A giúp đảm bảo độ tin cậy và tuổi thọ của hệ thống.
2. Phần mềm lập trình LOGO! Siemens
Để khai thác toàn bộ tiềm năng của bộ điều khiển logic LOGO! Siemens, không thể không nhắc đến phần mềm lập trình chuyên dụng đi kèm: LOGO!Soft Comfort. Đây là một công cụ mạnh mẽ nhưng lại sở hữu giao diện đồ họa trực quan, thân thiện với người dùng, giúp cho việc lập trình LOGO! Siemens trở nên dễ dàng hơn bao giờ hết.
2.1. LOGO!Soft Comfort
LOGO!Soft Comfort là phần mềm được Siemens phát triển riêng cho dòng sản phẩm LOGO!. Nó cho phép người dùng tạo, mô phỏng, kiểm tra, tải lên/tải xuống chương trình và giám sát hoạt động của LOGO! một cách toàn diện. Phần mềm này hỗ trợ cả hai ngôn ngữ lập trình PLC phổ biến là Function Block Diagram (FBD – Sơ đồ khối chức năng) và Ladder Diagram (LAD – Sơ đồ thang).
Siemens liên tục cập nhật các phiên bản LOGO!Soft Comfort để tương thích với các dòng LOGO! mới và bổ sung thêm nhiều tính năng hữu ích. Hiện tại, phiên bản mới nhất là LOGO!Soft Comfort V8.4, hỗ trợ đầy đủ các tính năng của LOGO! 8.4, bao gồm cả kết nối đám mây và các khối chức năng mới.
Các phiên bản cũ hơn như V8.0, V8.1, V8.2, V8.3 vẫn được sử dụng và tương thích với các dòng LOGO! tương ứng. Điều quan trọng là người dùng cần đảm bảo phiên bản phần mềm tương thích với firmware của module LOGO! đang sử dụng để tránh các lỗi không mong muốn.
2.2. Tính năng nổi bật của LOGO!Soft Comfort
Phần mềm LOGO!Soft Comfort sở hữu nhiều tính năng vượt trội, giúp đơn giản hóa và tối ưu hóa quá trình làm việc với LOGO! Siemens. Trước hết, giao diện đồ họa trực quan của nó sử dụng phương pháp kéo-thả (drag-and-drop), cho phép người dùng dễ dàng xây dựng chương trình với các biểu tượng đồ họa rõ ràng. Phần mềm này hỗ trợ hai ngôn ngữ lập trình phổ biến là FBD và LAD, trong đó FBD phù hợp với tư duy logic điện tử và LAD quen thuộc với sơ đồ mạch relay, đồng thời cho phép chuyển đổi qua lại giữa hai chế độ xem.
Một điểm mạnh khác là thư viện khối chức năng phong phú, bao gồm các khối chức năng cơ bản như AND, OR, NOT và các khối chức năng đặc biệt như Timers, Counters, Analog functions, Real-time clock, PWM, Arithmetic functions, và Message texts. Chế độ mô phỏng (Simulation Mode) là một công cụ hữu ích, cho phép kiểm tra logic chương trình offline, trong khi chế độ trực tuyến (Online Test Mode) giúp giám sát trạng thái thực của hệ thống sau khi tải chương trình.
Ngoài ra, LOGO!Soft Comfort còn hỗ trợ tài liệu hóa chương trình bằng cách cho phép thêm chú thích, tên khối, tên mạng, giúp chương trình dễ đọc và bảo trì. Khả năng kết nối và truyền thông cũng rất linh hoạt, dễ dàng thiết lập kết nối qua Ethernet hoặc cáp USB, cùng với việc hỗ trợ cấu hình các thông số mạng và giao tiếp Modbus TCP. Đặc biệt với LOGO! 8 trở lên, người dùng có thể tạo giao diện Web Server tùy chỉnh để giám sát và điều khiển từ xa. Phần mềm cũng hỗ trợ đa ngôn ngữ và có khả năng tích hợp với LOGO! Access Tool để trao đổi dữ liệu với Excel.
3. Ngôn ngữ lập trình LOGO! Siemens
Một trong những yếu tố quan trọng giúp LOGO! Siemens trở nên phổ biến và được ưa chuộng, đặc biệt với đối tượng kỹ sư điện và kỹ thuật viên điện có kinh nghiệm, là sự linh hoạt trong việc lựa chọn ngôn ngữ lập trình.
LOGO! hỗ trợ hai ngôn ngữ lập trình chính là Sơ đồ khối chức năng (Function Block Diagram – FBD) và Sơ đồ thang (Ladder Diagram – LAD). Cả hai ngôn ngữ này đều được thiết kế để đơn giản hóa quá trình phát triển ứng dụng, giúp người dùng nhanh chóng hiện thực hóa các ý tưởng tự động hóa mà không cần phải có kiến thức sâu rộng về lập trình văn bản phức tạp như C++ hay Python.
Điều này làm giảm đáng kể rào cản gia nhập và khuyến khích sự sáng tạo trong việc ứng dụng LOGO! vào các bài toán thực tế.
3.1. Lập trình LOGO! bằng FBD
Function Block Diagram (FBD) hay còn gọi là Ngôn ngữ khối hàm, là ngôn ngữ lập trình đồ họa dựa trên việc kết nối các khối chức năng (Function Blocks – FBs) lại với nhau. Mỗi khối chức năng thực hiện một nhiệm vụ cụ thể, ví dụ như một cổng logic (AND, OR, NOT), một bộ định thời (Timer), một bộ đếm (Counter), hoặc một phép toán số học. Đầu ra của một khối này có thể được kết nối với đầu vào của một hoặc nhiều khối khác để tạo thành một luồng xử lý logic.
FBD sở hữu nhiều ưu điểm đáng kể. Ngôn ngữ này rất trực quan và dễ hiểu, đặc biệt phù hợp với những người có tư duy logic mạch điện tử hoặc quen thuộc với các sơ đồ khối, nhờ cách biểu diễn chương trình bằng các khối và đường nối rõ ràng. Nó cũng rất mạnh mẽ cho các hàm phức tạp, thể hiện tốt các chức năng như xử lý tín hiệu tương tự, các phép toán, hoặc các khối chức năng đặc biệt. So với LAD, FBD thường tiết kiệm không gian lập trình hơn cho cùng một logic phức tạp, giúp dễ quản lý các chương trình lớn. Quan trọng hơn, FBD là ngôn ngữ mặc định và phổ biến nhất cho LOGO!, với hầu hết tài liệu và cộng đồng người dùng ưu tiên sử dụng nó.
Các khối chức năng cơ bản trong FBD bao gồm Constants (các khối cấp tín hiệu cố định High, Low), Basic Functions (các khối chức năng cơ bản như AND, OR, NOT, NAND, NOR, XOR, làm nền tảng cho mọi logic điều khiển), và Special Functions (các khối chức năng đặc biệt).
Nhóm Special Functions rất đa dạng, chứa đựng các loại Timers (như On-delay, Off-delay, Pulse, Retentive on-delay, Wiping relay, Edge triggered wiping relay, Asynchronous pulse generator, Stairway lighting switch, Multiple function switch), Counters (như Up/Down counter), các khối Analog (như Analog comparator, Analog threshold trigger, Analog amplifier, Analog MUX, Analog Ramp, PI controller), và nhóm Miscellaneous (bao gồm Real-time clock, Shift register, Message text, Softkey, Latching relay).
3.2. Lập trình LOGO! bằng LAD
Ladder Diagram (LAD) hay còn gọi là Ngôn ngữ bậc thang, là một ngôn ngữ lập trình đồ họa mô phỏng cấu trúc của các sơ đồ mạch relay điện truyền thống. Chương trình LAD bao gồm các “thang” (rungs) được kết nối giữa hai đường nguồn ảo (power rails). Mỗi thang chứa các tiếp điểm (contacts) mắc nối tiếp hoặc song song để biểu diễn các điều kiện logic, và một hoặc nhiều cuộn dây (coils) ở cuối thang để biểu diễn các tác động đầu ra hoặc các biến trung gian.
Ưu điểm chính của LAD là sự quen thuộc với kỹ thuật viên điện; những người có kinh nghiệm làm việc với hệ thống điều khiển relay cổ điển sẽ thấy LAD dễ tiếp thu và chuyển đổi tự nhiên sang điều khiển lập trình. Ngôn ngữ này cũng dễ dàng cho các logic tuần tự đơn giản, rất mạnh mẽ trong việc biểu diễn các logic điều khiển tuần tự, khóa liên động và mạch khởi động/dừng động cơ. Hơn nữa, LAD giúp dễ gỡ lỗi cho các mạch điện cơ bản nhờ việc theo dõi dòng điện ảo qua các tiếp điểm và cuộn dây.
Các thành phần cơ bản trong LAD bao gồm Contacts (Tiếp điểm), trong đó có Normally Open (NO – tiếp điểm thường mở), Normally Closed (NC – tiếp điểm thường đóng), và Positive/Negative Edge Detection (tiếp điểm phát hiện sườn lên/sườn xuống). Bên cạnh đó là Coils (Cuộn dây), với các loại như Output Coil (kích hoạt đầu ra hoặc biến trung gian), Set Coil (Latch – chốt trạng thái ON), và Reset Coil (Unlatch – đặt lại trạng thái OFF). Cuối cùng, trong LAD của LOGO!, các khối chức năng đặc biệt như Timer, Counter, và các phép toán được chèn vào dưới dạng các Boxes (Khối chức năng) trong thang.
Mặc dù FBD là ngôn ngữ phổ biến hơn cho LOGO!, Siemens vẫn cung cấp hỗ trợ LAD đầy đủ trong LOGO!Soft Comfort. Người dùng có thể lựa chọn ngôn ngữ phù hợp với sở trường và yêu cầu của dự án. Thậm chí, trong một số trường hợp, có thể có những đoạn chương trình viết bằng FBD sẽ dễ hiểu hơn và ngược lại. Phần mềm cho phép chuyển đổi qua lại giữa hai chế độ xem, giúp người dùng có cái nhìn đa chiều về chương trình của mình.
3.3. Lựa chọn ngôn ngữ lập trình LOGO! nào phù hợp?
Việc lựa chọn giữa FBD và LAD phụ thuộc vào nhiều yếu tố. Kinh nghiệm và nền tảng kiến thức của người lập trình đóng vai trò quan trọng; người có nền tảng điện tử thường thấy FBD trực quan hơn, trong khi người quen với điện công nghiệp và điều khiển relay lại thích LAD.
Bản chất của ứng dụng cũng ảnh hưởng đến lựa chọn: FBD phù hợp cho các ứng dụng đòi hỏi xử lý logic phức tạp, hàm toán học, xử lý analog, còn LAD thích hợp cho các ứng dụng tuần tự cao và khóa liên động đơn giản. Cuối cùng, sở thích cá nhân và sự thoải mái, hiệu quả của người lập trình với ngôn ngữ đó là yếu tố quyết định.
Thực tế, nhiều kỹ sư thành thạo cả hai ngôn ngữ và lựa chọn ngôn ngữ tối ưu cho từng phần của chương trình hoặc tùy theo dự án. LOGO!Soft Comfort cho phép bạn dễ dàng làm quen và thực hành với cả hai.
4. Hướng dẫn cài đặt và lập trình trực tiếp trên LOGO!
Mặc dù phần mềm LOGO!Soft Comfort cung cấp một môi trường lập trình toàn diện và tiện lợi, một trong những ưu điểm độc đáo của một số dòng LOGO! Siemens (các model có màn hình hiển thị và phím bấm tích hợp) là khả năng lập trình và cấu hình trực tiếp ngay trên thiết bị.
Tính năng này cực kỳ hữu ích trong những trường hợp không có sẵn máy tính, cần thực hiện những chỉnh sửa nhỏ, nhanh chóng tại hiện trường, hoặc đơn giản là để kiểm tra và cài đặt các thông số cơ bản. Đối với các kỹ thuật viên điện thường xuyên phải di chuyển hoặc làm việc ở những nơi điều kiện hạn chế, khả năng này thực sự là một cứu cánh.
4.1. Khi nào nên lập trình trực tiếp trên LOGO!?
Lập trình trực tiếp trên LOGO! là một giải pháp hữu ích trong nhiều tình huống cụ thể. Chẳng hạn, khi cần thực hiện các chỉnh sửa nhỏ và khẩn cấp như thay đổi thông số timer, giá trị cài đặt của counter, hoặc một logic đơn giản mà không tiện kết nối máy tính. Đây cũng là lựa chọn tốt khi không có sẵn máy tính hoặc phần mềm tại công trường hoặc nhà máy, nơi việc mang theo và kết nối laptop có thể bất tiện.
Ngoài ra, việc lập trình trực tiếp còn phù hợp để kiểm tra và cài đặt các thông số cơ bản như địa chỉ IP, ngày giờ hệ thống, độ tương phản màn hình. Với các chương trình rất đơn giản, chỉ gồm vài khối chức năng, việc này có thể nhanh hơn. Đồng thời, đây cũng là một phương pháp tốt cho đào tạo và làm quen ban đầu, giúp người mới hiểu rõ hơn về cách các khối chức năng hoạt động.
Tuy nhiên, cần lưu ý rằng việc lập trình trực tiếp trên màn hình nhỏ của LOGO! có những hạn chế nhất định. Không gian hiển thị hạn chế gây khó khăn khi làm việc với chương trình lớn, thao tác chậm hơn do phải dùng phím bấm, việc quản lý và sao lưu chương trình cũng khó khăn hơn, và chương trình có thể ít trực quan hơn đối với các logic phức tạp so với khi sử dụng LOGO!Soft Comfort.
Vì vậy, lập trình trực tiếp thường được khuyến nghị cho các tác vụ đơn giản hoặc chỉnh sửa nhỏ, còn việc phát triển các chương trình hoàn chỉnh và phức tạp nên được thực hiện trên LOGO!Soft Comfort.
4.2. Các bước cơ bản để lập trình trực tiếp
Giả sử bạn đang sử dụng một module LOGO! 8 có màn hình. Quy trình cơ bản để lập trình trực tiếp bao gồm các bước sau.
Đầu tiên, bạn cần truy cập vào chế độ lập trình (Programming Mode). Khi LOGO! đang ở chế độ RUN, nhấn phím ESC để màn hình hiển thị menu chính. Sử dụng các phím mũi tên (▲▼◄►) để di chuyển đến mục Program hoặc Stop. Thông thường, bạn cần chuyển LOGO! sang chế độ Stop để có thể chỉnh sửa chương trình bằng cách chọn Stop và nhấn OK. Sau đó, từ menu chính, chọn Program và nhấn OK.
Tiếp theo là bước tạo hoặc chỉnh sửa chương trình. Nếu tạo chương trình mới, bạn sẽ thấy một màn hình trống; nếu chỉnh sửa chương trình có sẵn, bạn sẽ thấy các khối chức năng hiện có. Để chèn khối chức năng, bạn di chuyển con trỏ đến vị trí muốn chèn, nhấn OK, sau đó chọn loại khối từ menu (ví dụ: Co cho Connectors như I, Q, M; GF cho Basic Functions; SF cho Special Functions), chọn khối cụ thể và nhấn OK.
Để kết nối các khối, di chuyển con trỏ đến đầu ra của một khối, nhấn OK, rồi di chuyển đến đầu vào của khối muốn kết nối và nhấn OK lần nữa. Để cài đặt thông số cho khối, di chuyển con trỏ đến khối đó, nhấn OK hai lần (hoặc theo hướng dẫn) để vào menu cài đặt, dùng phím mũi tên chọn thông số, nhấn OK, điều chỉnh giá trị, xác nhận bằng OK, và thoát bằng ESC. Để xóa một khối hoặc một kết nối, di chuyển con trỏ đến đối tượng đó và nhấn DEL (thường là nhấn giữ ESC hoặc một tổ hợp phím tùy model).
Sau khi hoàn tất việc chỉnh sửa, bạn cần lưu chương trình và thoát khỏi chế độ lập trình. Nhấn ESC liên tục để thoát ra menu chính. LOGO! thường sẽ tự động lưu các thay đổi khi bạn thoát khỏi từng màn hình chỉnh sửa, hoặc một số model có thể yêu cầu xác nhận lưu.
Cuối cùng, để chương trình mới được thực thi, bạn cần chuyển LOGO! sang chế độ RUN. Từ menu chính, chọn Start và nhấn OK.
Ví dụ cụ thể: Lập trình một mạch đèn sáng sau 5 giây khi nhấn nút (sử dụng 1 đầu vào I1, 1 đầu ra Q1, và 1 On-Delay Timer). Bạn sẽ vào chế độ Program. Sau đó, chèn khối I1 (từ menu Co), rồi chèn khối On-Delay Timer B001 (từ menu SF). Tiếp theo, kết nối đầu ra của I1 vào đầu vào Trg (Trigger) của B001. Kế đến, cài đặt thông số cho B001 bằng cách chọn Parameter và đặt T = 00:05s (5 giây), sau đó nhấn OK. Chèn khối Q1 (từ menu Co) và kết nối đầu ra của B001 vào đầu vào của Q1. Cuối cùng, nhấn ESC để thoát và chọn Start để chạy chương trình. Khi bạn nhấn nút kết nối với I1, sau 5 giây, đầu ra Q1 sẽ được kích hoạt, làm sáng đèn.
Mặc dù quy trình có vẻ phức tạp khi mô tả bằng văn bản, nhưng khi thực hành trực tiếp trên thiết bị LOGO!, bạn sẽ thấy các thao tác trở nên quen thuộc hơn. Các phím OK, ESC, và mũi tên là công cụ chính. Màn hình thường có các chỉ dẫn nhỏ về chức năng của các phím tại thời điểm đó.
5. Hướng dẫn cài đặt và lập trình LOGO! qua phần mềm
Trong khi lập trình trực tiếp trên LOGO! hữu ích cho các tác vụ nhỏ, thì phần mềm LOGO!Soft Comfort chính là công cụ chủ lực để phát triển các ứng dụng tự động hóa phức tạp và chuyên nghiệp hơn với LOGO! Siemens.
Phần mềm này cung cấp một môi trường đồ họa trực quan, nhiều tính năng mạnh mẽ, giúp quá trình từ thiết kế, mô phỏng đến triển khai trở nên hiệu quả và dễ dàng quản lý. Đây là phương pháp được khuyến nghị và sử dụng phổ biến nhất bởi các kỹ sư điện, kỹ thuật viên và nhà quản lý kỹ thuật.
5.1. Cài đặt phần mềm LOGO!Soft Comfort
Trước khi cài đặt, bạn cần kiểm tra yêu cầu hệ thống của phiên bản LOGO!Soft Comfort, thông tin này thường được Siemens công bố. Các yêu cầu cơ bản bao gồm hệ điều hành tương thích (Windows, macOS, Linux), CPU tối thiểu 1 GHz, RAM tối thiểu 2 GB, dung lượng ổ cứng trống khoảng 1 GB, và card đồ họa hỗ trợ độ phân giải tối thiểu 1024×768.
Để tải phần mềm, bạn có thể mua đĩa cài đặt từ các nhà phân phối ủy quyền như thanhthienphu.vn, hoặc tải phiên bản dùng thử, bản cập nhật từ trang web hỗ trợ chính thức của Siemens (SIOS), tuy nhiên bản đầy đủ thường yêu cầu giấy phép. Đôi khi phần mềm được cung cấp kèm khi mua phần cứng LOGO! mới.
Quy trình cài đặt khá đơn giản: chạy file cài đặt (ví dụ setup.exe), làm theo các hướng dẫn trên màn hình như chấp nhận điều khoản, chọn thư mục cài đặt và các thành phần. Quá trình này có thể mất vài phút và có thể yêu cầu khởi động lại máy tính. Sau đó, bạn cần kích hoạt giấy phép (nếu có) bằng key được cung cấp.
5.2. Kết nối LOGO! với máy tính
Để lập trình và truyền/nhận chương trình, bạn cần thiết lập kết nối vật lý. Qua cổng Ethernet, là phương thức khuyến nghị cho LOGO! 8 series, bạn sử dụng cáp Ethernet tiêu chuẩn kết nối LOGO! với máy tính hoặc switch mạng. Cần cấu hình địa chỉ IP cho cả LOGO! (vào menu Network -> IP Address, đặt IP tĩnh hoặc DHCP) và máy tính sao cho chúng cùng lớp mạng nhưng khác địa chỉ, và cùng Subnet Mask. Ví dụ, LOGO! có IP 192.168.0.1, máy tính có IP 192.168.0.100, Subnet Mask 255.255.255.0.
Đối với các model cũ hơn hoặc khi cần, bạn có thể kết nối qua cáp USB LOGO! chuyên dụng. Một đầu cắm vào cổng giao tiếp trên LOGO!, đầu USB còn lại vào máy tính. Bạn có thể cần cài đặt driver cho cáp này, thường đi kèm phần mềm hoặc tải từ Siemens.
5.3. Giao diện và các thao tác cơ bản trong LOGO!Soft Comfort
Giao diện chính của LOGO!Soft Comfort bao gồm Thanh Menu với các lệnh File, Edit, View; Thanh Công cụ với các biểu tượng truy cập nhanh; Cây Thư mục Dự án (nếu có); Vùng Lập trình nơi vẽ sơ đồ; Thư viện Khối chức năng chứa các Inputs, Outputs, Basic Functions, Special Functions; và Thanh Trạng thái hiển thị thông tin.
Các thao tác lập trình cơ bản bắt đầu bằng việc tạo chương trình mới (File -> New), chọn loại sơ đồ (FBD hoặc LAD) và quan trọng là chọn đúng loại phần cứng LOGO! đang sử dụng. Sau đó, bạn thêm các khối chức năng bằng cách kéo thả từ Thư viện vào Vùng Lập trình. Việc kết nối các khối được thực hiện bằng cách kéo đường nối từ chân cắm của khối này sang chân cắm của khối khác.
Để đặt thông số cho khối, nhấp đúp chuột vào khối đó, một hộp thoại thuộc tính sẽ hiện ra cho phép bạn đặt tên, thêm chú thích và cài đặt các thông số đặc trưng. Bạn cũng có thể sử dụng Cờ trung gian (Flags/Markers – M) làm bit nhớ nội bộ. Cuối cùng, việc tài liệu hóa chương trình bằng cách thêm comment, chú thích mạng, text box và thông tin dự án là rất quan trọng.

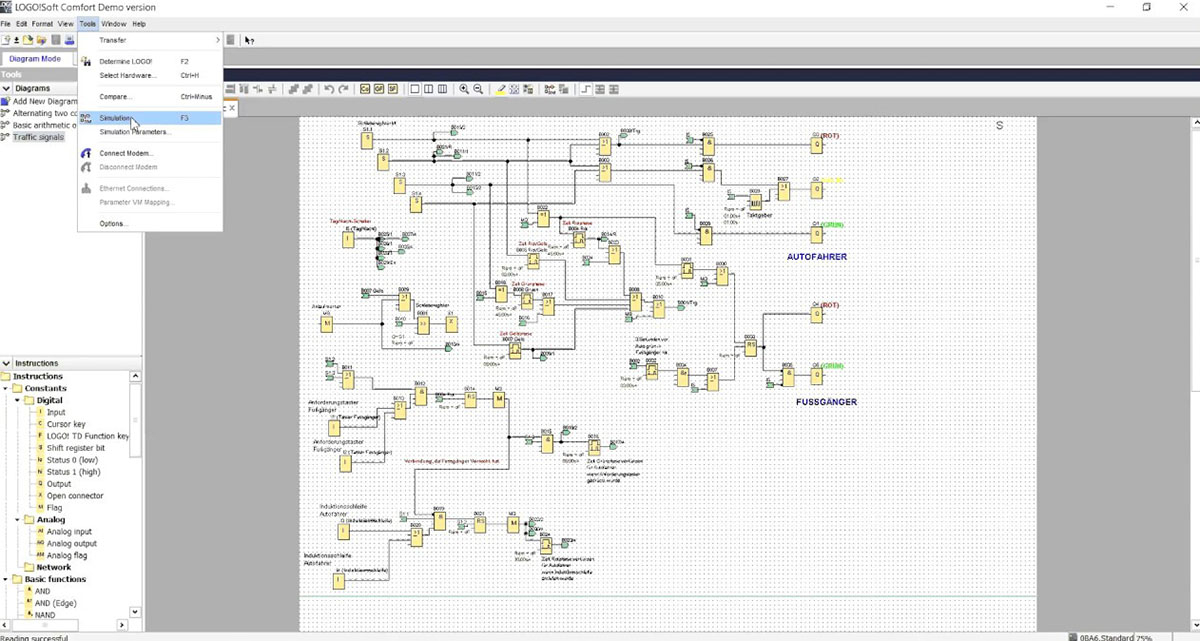

5.4. Mô phỏng chương trình
Trước khi tải chương trình xuống LOGO!, việc sử dụng chế độ mô phỏng là cực kỳ quan trọng. Bạn kích hoạt chế độ này bằng cách nhấn vào biểu tượng Simulation trên thanh công cụ. Trong giao diện mô phỏng, bạn có thể thay đổi trạng thái đầu vào bằng cách nhấp chuột vào các công tắc ảo. Đồng thời, bạn sẽ quan sát được trạng thái của các đường nối (thường đổi màu), các đầu ra, cờ, giá trị hiện tại của Timer, Counter, và nội dung Message Text (nếu có). Bạn cũng có thể chạy/dừng mô phỏng và mô phỏng tín hiệu analog bằng cách nhập giá trị cho chúng. Chế độ này giúp kiểm tra logic, phát hiện lỗi sớm và tiết kiệm thời gian gỡ lỗi.
5.5. Tải chương trình xuống LOGO!
Để tải chương trình, trước hết cần kiểm tra kết nối giữa LOGO! và máy tính, đảm bảo LOGO! được cấp nguồn. Sau đó, bạn thiết lập giao diện kết nối trong LOGO!Soft Comfort (Tools -> Transfer -> Configure Network Address/Interface), chọn card mạng hoặc cổng COM tương ứng, tìm kiếm và chọn đúng LOGO!, rồi nhấn Test để kiểm tra. Khi kết nối thành công, bạn nhấn vào biểu tượng PC -> LOGO! để tải chương trình. Phần mềm sẽ kiểm tra và yêu cầu xác nhận, LOGO! sẽ chuyển sang STOP, tải chương trình, sau đó có thể tự động chuyển lại RUN.
5.6. Đọc chương trình từ LOGO! lên máy tính
Thao tác này dùng để lấy chương trình hiện có trong LOGO! về máy tính. Sau khi kết nối với LOGO! như đã mô tả, bạn chỉ cần nhấn vào biểu tượng LOGO! -> PC trên thanh công cụ (hoặc vào Tools -> Transfer -> LOGO! -> PC). Chương trình từ LOGO! sẽ được tải lên và hiển thị trong phần mềm, cho phép bạn xem, sửa đổi hoặc sao lưu.
5.7. Giám sát trực tuyến
Sau khi chương trình đã chạy trên LOGO!, bạn có thể giám sát hoạt động của nó trong thời gian thực. Hãy đảm bảo đã kết nối với LOGO!, sau đó nhấn vào biểu tượng Online Test trên thanh công cụ. Trong vùng lập trình, bạn sẽ thấy trạng thái thực của các đầu vào, đầu ra, các khối chức năng, tương tự như chế độ mô phỏng nhưng là dữ liệu thực từ LOGO!. Tính năng này cũng cho phép bạn Force (ép) trạng thái của một số biến để kiểm tra hoạt động của hệ thống một cách linh hoạt.
Việc thành thạo LOGO!Soft Comfort là chìa khóa để khai thác tối đa sức mạnh của LOGO! Siemens. Phần mềm này không chỉ giúp bạn lập trình hiệu quả mà còn hỗ trợ quản lý dự án, tài liệu hóa và gỡ lỗi một cách chuyên nghiệp.
6. Một số chương trình mẫu cho LOGO! Siemens
Học lập trình LOGO! Siemens sẽ trở nên thú vị và dễ hiểu hơn rất nhiều khi bạn bắt đầu với những ví dụ thực tế. Các chương trình mẫu không chỉ giúp củng cố kiến thức về các khối chức năng và ngôn ngữ lập trình (FBD hoặc LAD) mà còn khơi nguồn cảm hứng để bạn tự phát triển những ứng dụng phức tạp hơn, giải quyết các bài toán tự động hóa cụ thể trong công việc và sản xuất.
Dưới đây là một số ý tưởng chương trình mẫu, từ đơn giản đến phức tạp hơn, mà bạn có thể thực hành với LOGO! Siemens. Các kỹ sư điện, kỹ thuật viên, và quản lý kỹ thuật có thể tìm thấy những ứng dụng quen thuộc và tiềm năng cải tiến cho hệ thống của mình.

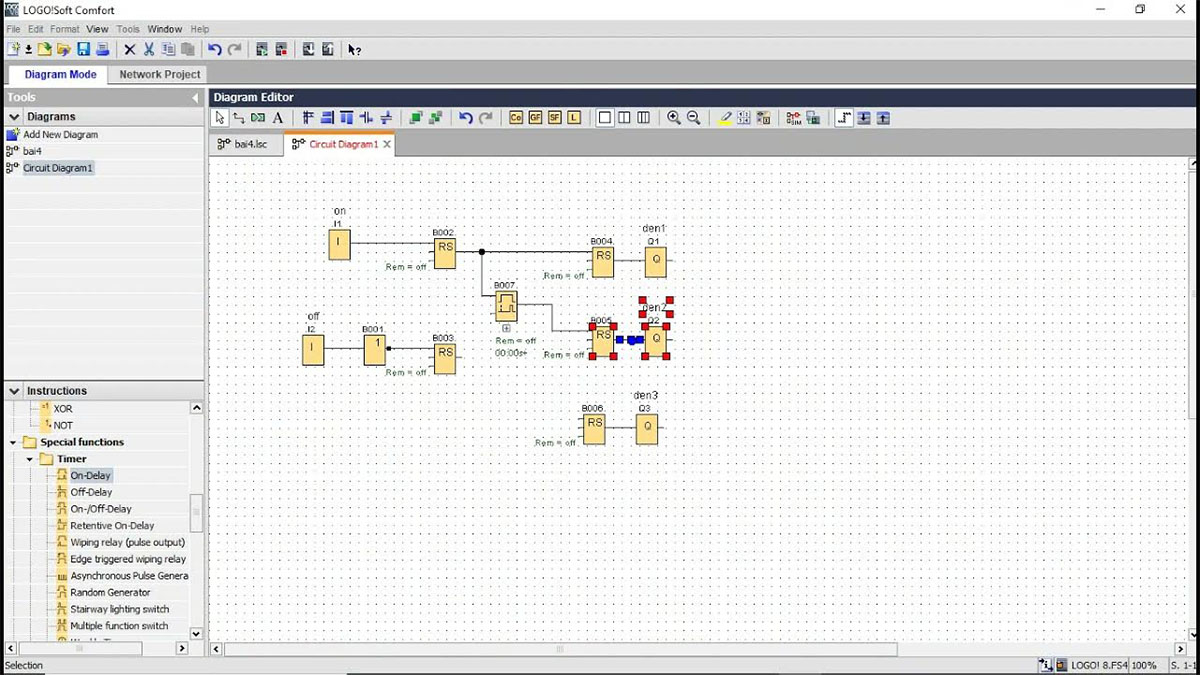

6.1. Chương trình điều khiển đèn chiếu sáng tự động cơ bản
Chương trình này nhằm mục tiêu bật đèn khi trời tối (sử dụng cảm biến quang) và tắt khi trời sáng, hoặc bật/tắt theo thời gian cài đặt. Về phần cứng, bạn cần một module LOGO! (ví dụ LOGO! 12/24RCE hoặc 230RCE), một đầu vào số (DI) cho cảm biến quang (ví dụ I1), và một đầu ra số (DO) để điều khiển contactor đèn (ví dụ Q1).
Logic chương trình (FBD) có thể được xây dựng theo nhiều cách. Nếu sử dụng cảm biến quang, tín hiệu từ cảm biến (giả sử ON khi trời tối) được kết nối vào I1, sau đó I1 kết nối trực tiếp với Q1; có thể cải tiến bằng cách thêm khối NOT nếu cảm biến hoạt động ngược lại, hoặc thêm On-Delay Timer để tránh nhấp nháy.
Nếu sử dụng đồng hồ thời gian thực (RTC), bạn dùng khối Weekly Timer hoặc Yearly Timer để cài đặt thời gian bật/tắt cho các ngày trong tuần, rồi kết nối đầu ra của Timer với Q1. Hoặc bạn có thể kết hợp cả hai, dùng Weekly Timer để xác định khoảng thời gian cho phép đèn hoạt động, và trong khoảng đó, tín hiệu từ cảm biến quang sẽ quyết định đèn có bật hay không thông qua cổng AND.
Lợi ích của giải pháp này là tiết kiệm năng lượng, tự động hóa chiếu sáng, tăng tiện nghi, rất phổ biến trong chiếu sáng công cộng, sân vườn, nhà xưởng.
6.2. Chương trình điều khiển bơm nước tự động theo mức
Mục tiêu của chương trình này là tự động bơm nước vào bể khi cạn và dừng bơm khi đầy. Phần cứng cần thiết bao gồm module LOGO!, hai đầu vào số (DI) cho phao báo mức cạn (I1) và phao báo mức đầy (I2), cùng một đầu ra số (DO) để điều khiển contactor máy bơm (Q1).
Logic chương trình (FBD/LAD) thường sử dụng một khối RS Latching Relay hoặc tự xây dựng logic chốt. Điều kiện Set (S) để bơm chạy là khi phao báo mức cạn (I1) tác động, và điều kiện Reset (R) để bơm dừng là khi phao báo mức đầy (I2) tác động. Đầu ra của khối Latching Relay sẽ điều khiển Q1.
Chương trình có thể được cải tiến bằng cách thêm bảo vệ chạy khô cho bơm hoặc chế độ hoạt động luân phiên cho nhiều bơm. Giải pháp này giúp đảm bảo luôn có đủ nước, tránh tràn bể hoặc bơm chạy không tải, rất hữu ích cho hộ gia đình, tòa nhà, và nông nghiệp.
6.3. Chương trình điều khiển băng tải đơn giản
Chương trình này nhằm khởi động/dừng băng tải, với cảm biến phát hiện sản phẩm ở cuối băng tải để dừng. Về phần cứng, bạn cần module LOGO!, hai đầu vào số cho nút nhấn Start (I1) và Stop (I2), một đầu vào số cho cảm biến sản phẩm (I3), và một đầu ra số để điều khiển contactor động cơ băng tải (Q1).
Logic chương trình (FBD/LAD) sử dụng mạch tự giữ cho nút Start/Stop: nút Start (I1) mắc song song với một tiếp điểm của Q1 (hoặc cờ M), cụm này nối tiếp với nút Stop (I2 – thường là NC), đầu ra logic này kích hoạt Q1. Điều kiện dừng bổ sung là khi cảm biến sản phẩm (I3) tác động, băng tải cũng dừng.
Có thể cải tiến bằng cách thêm đèn báo trạng thái hoặc timer để băng tải chạy thêm một chút sau khi hết sản phẩm. Chương trình này giúp tự động hóa vận chuyển sản phẩm cơ bản, tăng an toàn, phù hợp cho dây chuyền lắp ráp nhỏ.
6.4. Chương trình cảnh báo nhiệt độ sử dụng đầu vào Analog
Mục tiêu là giám sát nhiệt độ của lò sấy hoặc kho lạnh và bật còi/đèn cảnh báo nếu nhiệt độ vượt ngưỡng. Phần cứng bao gồm module LOGO! có đầu vào analog (ví dụ LOGO! AM2 AQ), một đầu vào analog (AI) cho cảm biến nhiệt độ (ví dụ PT100 hoặc cảm biến 0-10V/4-20mA), và một đầu ra số (DO) cho còi/đèn báo (Q1).
Logic chương trình (FBD) bắt đầu bằng việc đọc giá trị analog từ cảm biến nhiệt độ. Nếu cần, sử dụng khối Analog Amplifier hoặc phép toán để thực hiện Scaling, chuyển đổi giá trị đọc được sang nhiệt độ thực tế. Sau đó, dùng khối Analog Comparator hoặc Analog Threshold Trigger để so sánh nhiệt độ với ngưỡng trên (On) và ngưỡng dưới (Off – tạo hysteresis).
Đầu ra của khối so sánh sẽ kích hoạt Q1. Tùy chọn, có thể dùng Message Text để hiển thị nhiệt độ lên màn hình. Chương trình này đảm bảo an toàn cho thiết bị và sản phẩm, quan trọng trong ngành thực phẩm, dược phẩm.
6.5. Chương trình điều khiển hệ thống thông gió theo thời gian và nhiệt độ
Chương trình này nhằm bật quạt thông gió trong một khoảng thời gian nhất định và bật thêm nếu nhiệt độ vượt ngưỡng. Phần cứng cần thiết là module LOGO! có AI, có thể có một đầu vào số cho công tắc chế độ Auto/Manual (I1), một đầu vào analog cho cảm biến nhiệt độ (AI1), và một đầu ra số cho quạt thông gió (Q1). Logic chương trình (FBD) sử dụng Weekly Timer để điều khiển theo thời gian và Analog Comparator để điều khiển theo nhiệt độ (ví dụ, nếu nhiệt độ > 28°C). Tín hiệu từ hai khối này được kết hợp bằng cổng OR; nếu một trong hai điều kiện thỏa mãn, quạt sẽ chạy. Có thể thêm chế độ Manual dùng I1 để bật/tắt quạt trực tiếp. Giải pháp này giúp tối ưu năng lượng, đảm bảo không khí trong lành, ứng dụng trong văn phòng, nhà xưởng.
Đây chỉ là một vài ví dụ cơ bản. Từ nền tảng này, bạn có thể phát triển các ứng dụng phức tạp hơn như hệ thống tưới cây tự động theo độ ẩm và thời gian, điều khiển cửa cuốn tự động có cảm biến an toàn, quản lý đèn giao thông đơn giản, hoặc hệ thống trộn nguyên liệu theo tỷ lệ cơ bản.
Khi thực hành các chương trình này, bạn sẽ dần làm quen với các khối chức năng, cách tư duy logic và giải quyết vấn đề bằng LOGO! Siemens. Đừng ngần ngại thử nghiệm, thay đổi thông số và quan sát kết quả.
