Khởi động từ 1 pha đóng vai trò như trái tim trong hệ thống điều khiển điện dân dụng và công nghiệp nhẹ giúp bảo vệ thiết bị tải và tối ưu hóa quy trình vận hành một cách an toàn, chính xác. Tại Thanh Thiên Phú chúng tôi thấu hiểu sâu sắc rằng việc lựa chọn một khí cụ điện chất lượng cao không chỉ giúp các kỹ sư điện yên tâm tuyệt đối về độ bền bỉ mà còn là chìa khóa cốt lõi để nâng cao năng suất cho toàn bộ dây chuyền sản xuất, giảm thiểu thời gian chết không mong muốn.
Việc ứng dụng contactor đơn pha vào hệ thống không chỉ đơn thuần là đóng ngắt mạch điện mà còn là giải pháp chiến lược giúp kiểm soát rủi ro quá tải, đảm bảo an toàn lao động và tiết kiệm chi phí vận hành dài hạn. Với sự hỗ trợ kỹ thuật tận tâm từ Thanh Thiên Phú, quý khách hàng sẽ dễ dàng tiếp cận công nghệ tự động hóa tiên tiến, biến những thách thức trong quản lý điện năng thành lợi thế cạnh tranh vượt trội trên thị trường.
1. Khởi động từ 1 pha là gì?
Trong lĩnh vực điện công nghiệp và tự động hóa, khởi động từ 1 pha hay còn được gọi là contactor 1 pha là một khí cụ điện hạ áp có chức năng quan trọng trong việc đóng ngắt các mạch điện động lực một cách thường xuyên. Thiết bị này được thiết kế đặc biệt để điều khiển các phụ tải sử dụng nguồn điện 1 pha 220V, vốn là mức điện áp tiêu chuẩn và phổ biến nhất trong mạng lưới điện dân dụng cũng như các nhà máy sản xuất quy mô vừa và nhỏ tại Việt Nam. Khác với các loại cầu dao tay truyền thống buộc người vận hành phải thao tác trực tiếp tại chỗ với rủi ro cao, khởi động từ cho phép điều khiển dòng điện từ xa thông qua các nút nhấn, cảm biến hoặc bộ điều khiển lập trình PLC. Điều này tạo nên một bước tiến lớn trong việc đảm bảo an toàn cho người sử dụng và nâng cao tính linh hoạt cho hệ thống.
Về mặt bản chất kỹ thuật, contactor 1 pha hoạt động dựa trên nguyên lý điện từ trường để tác động lên cơ cấu đóng mở của các tiếp điểm. Khi chúng ta cấp điện áp định mức vào cuộn dây quấn hay còn gọi là cuộn hút, một từ trường mạnh mẽ sẽ được sinh ra, thắng được lực đàn hồi của lò xo phản hồi để hút lõi thép di động về phía lõi thép tĩnh. Quá trình vật lý này kéo theo sự chuyển động của hệ thống tiếp điểm động lực, làm cho mạch điện được đóng lại và dòng điện được dẫn đến thiết bị tiêu thụ. Ngược lại, khi ngắt điện vào cuộn dây, từ trường biến mất và lò xo sẽ đẩy lõi thép trở về vị trí ban đầu, tách các tiếp điểm ra và ngắt mạch điện. Sự chính xác trong cơ chế này là yếu tố then chốt giúp thiết bị hoạt động bền bỉ qua hàng triệu lần đóng cắt.
Một điểm đáng lưu ý là khởi động từ 1 pha thường được chế tạo với số lượng tiếp điểm động lực ít hơn so với loại 3 pha, thông thường là 1 hoặc 2 cực tiếp điểm chính (Poles). Tuy nhiên, khả năng chịu tải của chúng vẫn rất đa dạng, trải dài từ vài Ampe cho đến hàng trăm Ampe tùy thuộc vào nhu cầu sử dụng thực tế. Tại Thanh Thiên Phú, chúng tôi nhận thấy rằng sự hiểu biết đúng đắn về định nghĩa và phạm vi ứng dụng của thiết bị này là bước đầu tiên quan trọng giúp các kỹ sư và chủ doanh nghiệp đưa ra quyết định đầu tư chính xác. Việc sử dụng đúng loại contactor không chỉ giúp hệ thống vận hành trơn tru mà còn tuân thủ các tiêu chuẩn kỹ thuật khắt khe như IEC 60947-4-1, đảm bảo tính pháp lý và an toàn cháy nổ cho công trình.
Ngoài ra, trong thuật ngữ chuyên ngành, nhiều kỹ thuật viên thường nhầm lẫn giữa rơ le trung gian và khởi động từ. Mặc dù cả hai đều hoạt động trên nguyên lý điện từ, nhưng khởi động từ 1 pha được thiết kế với buồng dập hồ quang chuyên dụng và hệ thống tiếp điểm hợp kim bạc lớn hơn, cho phép nó cắt được dòng điện tải lớn mà không bị hư hại do tia lửa điện. Đây là đặc điểm độc đáo phân biệt rõ ràng vai trò của nó so với rơ le, vốn chỉ dùng cho mạch điều khiển có dòng điện nhỏ. Sự phân biệt rạch ròi này giúp người làm kỹ thuật tránh được những sai sót sơ đẳng trong quá trình thiết kế tủ điện và lựa chọn vật tư thay thế.
2. Chức năng của khởi động từ 1 pha
Chức năng cốt lõi và quan trọng nhất của khởi động từ 1 pha chính là khả năng đóng ngắt dòng điện động lực có công suất lớn một cách an toàn thông qua một tín hiệu điều khiển có công suất nhỏ. Điều này có nghĩa là người vận hành không cần phải tiếp xúc trực tiếp với dòng điện mạnh nguy hiểm mà có thể điều khiển động cơ máy bơm, hệ thống chiếu sáng hoặc máy nén khí từ một khoảng cách an toàn, thậm chí là từ phòng điều khiển trung tâm. Khả năng điều khiển từ xa này là nền tảng cho mọi hệ thống tự động hóa hiện đại, giúp giảm thiểu đáng kể nguy cơ tai nạn lao động do phóng điện hoặc thao tác sai quy trình. Đối với các nhà quản lý kỹ thuật, đây là giải pháp tối ưu để nâng cao chỉ số an toàn trong môi trường sản xuất.
Chức năng thứ hai không kém phần quan trọng là bảo vệ thiết bị khi kết hợp với các khí cụ điện khác. Bản thân contactor 1 pha không có chức năng bảo vệ quá tải, nhưng khi được ghép nối với rơ le nhiệt (thermal overload relay), chúng tạo thành một bộ khởi động từ hoàn chỉnh. Bộ đôi này hoạt động như một người bảo vệ thầm lặng cho động cơ. Khi dòng điện tăng cao đột ngột do kẹt trục hay quá tải cơ khí, rơ le nhiệt sẽ tác động làm ngắt mạch điều khiển của contactor, từ đó ngắt nguồn điện cấp cho động cơ, ngăn chặn nguy cơ cháy cuộn dây. Thanh Thiên Phú luôn khuyến nghị khách hàng sử dụng trọn bộ giải pháp này để bảo vệ tài sản cố định của doanh nghiệp, tránh những thiệt hại kinh tế nặng nề do hỏng hóc máy móc gây ra.
Bên cạnh đó, khởi động từ 1 pha còn có chức năng dập hồ quang điện sinh ra trong quá trình đóng ngắt. Khi hai tiếp điểm tách rời nhau dưới áp lực của dòng điện lớn, không khí giữa chúng sẽ bị ion hóa tạo thành tia lửa điện có nhiệt độ cực cao. Nếu không được xử lý, tia lửa này sẽ làm mòn tiếp điểm nhanh chóng và gây nguy cơ hỏa hoạn. Các contactor chất lượng cao mà Thanh Thiên Phú cung cấp đều được trang bị buồng dập hồ quang với các vách ngăn chia nhỏ tia lửa, giúp làm mát và triệt tiêu hồ quang tức thì. Chức năng này đảm bảo tuổi thọ lâu dài cho thiết bị và duy trì độ tin cậy của hệ thống điện trong suốt vòng đời dự án.
Một chức năng mở rộng khác là khả năng tích hợp vào các mạch logic phức tạp. Thông qua các tiếp điểm phụ (thường mở NO và thường đóng NC), contactor có thể gửi tín hiệu phản hồi về trạng thái hoạt động của tải cho bộ điều khiển trung tâm hoặc đèn báo trên mặt tủ điện. Điều này giúp người giám sát nắm bắt được tình trạng hoạt động của toàn bộ nhà máy theo thời gian thực. Ví dụ, khi contactor đóng, tiếp điểm phụ đóng lại làm sáng đèn báo chạy (Run), ngược lại khi có lỗi, mạch sẽ báo đèn sự cố (Fault). Sự minh bạch thông tin này giúp đội ngũ bảo trì nhanh chóng phát hiện và xử lý sự cố, giảm thiểu thời gian ngừng máy.
Cuối cùng, khởi động từ 1 pha còn đóng vai trò quan trọng trong việc tiết kiệm năng lượng và tối ưu hóa chi phí vận hành. Bằng cách kết hợp với các bộ định thời gian (Timer) hoặc cảm biến, chúng ta có thể lập trình để thiết bị chỉ hoạt động vào những khung giờ cần thiết hoặc khi có nhu cầu thực tế. Ví dụ, hệ thống chiếu sáng công cộng hoặc biển quảng cáo có thể tự động bật tắt nhờ contactor, tránh lãng phí điện năng vào ban ngày. Đối với các chủ doanh nghiệp, việc kiểm soát chặt chẽ chi phí điện năng thông qua các thiết bị đóng cắt thông minh chính là phương pháp quản trị tài chính hiệu quả, góp phần tăng lợi nhuận ròng.

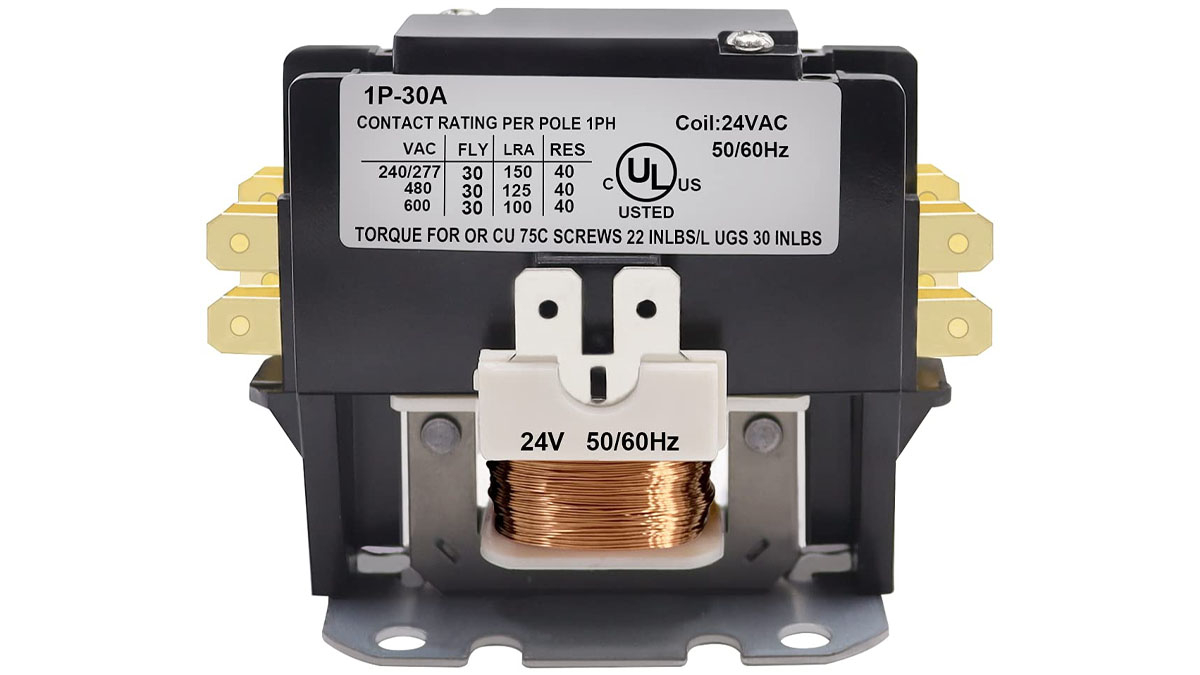

3. Cấu tạo của khởi động từ 1 pha
Để hiểu rõ về khả năng vận hành bền bỉ của khởi động từ 1 pha, chúng ta cần đi sâu phân tích cấu tạo chi tiết của thiết bị này. Cấu trúc của một contactor đơn pha tiêu chuẩn được chia thành ba khối chính tương tác mật thiết với nhau: hệ thống nam châm điện, hệ thống tiếp điểm và hệ thống dập hồ quang. Mỗi bộ phận đều được chế tạo từ những vật liệu chuyên dụng nhằm đáp ứng các yêu cầu khắt khe về điện và cơ học.
Hệ thống nam châm điện bao gồm cuộn dây (coil), lõi thép tĩnh và lõi thép động. Cuộn dây dùng cho khởi động từ 1 pha thường được quấn bằng dây đồng điện từ tráng men chịu nhiệt cao, có khả năng chịu được điện áp định mức 220V AC. Lõi thép từ tính được ghép từ các lá thép kỹ thuật điện mỏng (thường là thép silic) để giảm dòng điện xoáy Foucault và tổn hao từ trễ, giúp thiết bị hoạt động mát hơn và êm ái hơn. Đáng chú ý, trên lõi thép tĩnh thường có gắn vòng ngắn mạch (vòng chống rung) giúp triệt tiêu dao động của dòng điện xoay chiều, ngăn chặn tiếng ồn rè rè khó chịu thường gặp ở các thiết bị kém chất lượng.
Hệ thống tiếp điểm là bộ phận chịu trách nhiệm trực tiếp dẫn điện và chịu sự mài mòn lớn nhất. Nó bao gồm tiếp điểm động lực (chính) và tiếp điểm điều khiển (phụ). Tiếp điểm động lực thường được làm từ hợp kim bạc (như AgNi hoặc AgSnO2) để đảm bảo độ dẫn điện tốt, chịu được nhiệt độ cao và chống lại sự oxy hóa cũng như hiện tượng hàn dính tiếp điểm khi đóng cắt dòng lớn. Trong khi đó, tiếp điểm phụ có kích thước nhỏ hơn, dùng cho mạch điều khiển tín hiệu. Tại Thanh Thiên Phú, chúng tôi luôn tư vấn khách hàng chọn các dòng sản phẩm có tiếp điểm mạ bạc dày dặn để đảm bảo số lần đóng cắt cơ khí có thể lên tới hàng triệu lần.
Hệ thống dập hồ quang là thành phần bảo vệ quan trọng nằm bao quanh các tiếp điểm động lực. Khi mạch điện bị ngắt, hồ quang điện sinh ra sẽ di chuyển vào buồng dập hồ quang. Tại đây, hồ quang bị chia nhỏ bởi các vách ngăn kim loại xếp song song, làm tăng điện áp hồ quang và giảm nhiệt độ nhanh chóng cho đến khi tắt hẳn. Cấu tạo của buồng dập này quyết định khả năng cắt ngắn mạch của contactor. Vỏ bảo vệ bên ngoài thường được làm bằng nhựa kỹ thuật cao cấp (như Polyamide pha sợi thủy tinh) có khả năng chịu nhiệt, cách điện hoàn hảo và chịu được va đập cơ học mạnh, bảo vệ các linh kiện bên trong khỏi bụi bẩn và độ ẩm môi trường.
Ngoài các bộ phận chính kể trên, khởi động từ còn bao gồm hệ thống lò xo phản hồi giúp đẩy lõi thép động và tiếp điểm về vị trí ban đầu khi ngắt điện cuộn hút. Lò xo này phải có độ đàn hồi ổn định theo thời gian để đảm bảo tốc độ ngắt mạch dứt khoát. Các chi tiết cơ khí khác như ốc vít đấu nối cũng được mạ chống gỉ sét để đảm bảo tiếp xúc điện tốt nhất. Sự hoàn thiện trong từng chi tiết nhỏ nhất chính là yếu tố tạo nên chất lượng tổng thể của một chiếc khởi động từ, giúp nó hoạt động ổn định trong những môi trường công nghiệp khắc nghiệt nhất.
4. Nguyên lý hoạt động của khởi động từ 1 pha
Nguyên lý hoạt động của khởi động từ 1 pha dựa trên nền tảng của định luật cảm ứng điện từ, một nguyên lý vật lý cơ bản nhưng vô cùng mạnh mẽ. Quá trình hoạt động có thể được chia thành hai trạng thái rõ ràng: trạng thái đóng (kích hoạt) và trạng thái ngắt (ngưng kích hoạt). Sự chuyển đổi giữa hai trạng thái này diễn ra gần như tức thời, đảm bảo tính đáp ứng nhanh của hệ thống điều khiển.
Khi chúng ta cấp nguồn điện 220V vào hai đầu cuộn dây (thường ký hiệu là A1 và A2), dòng điện chạy trong cuộn dây sẽ sinh ra một từ trường mạnh bao quanh lõi thép tĩnh. Từ trường này từ hóa lõi thép, biến nó thành một nam châm điện có lực hút lớn. Lực từ này sẽ thắng lực đàn hồi của lò xo phản hồi, hút chặt lõi thép động (phần gắn liền với hệ thống tiếp điểm động) vào lõi thép tĩnh. Quá trình di chuyển của lõi thép động kéo theo các tiếp điểm động lực đóng lại, nối thông mạch điện từ nguồn đến tải tiêu thụ, giúp động cơ khởi động hoặc đèn sáng lên. Đồng thời, các tiếp điểm phụ cũng thay đổi trạng thái (thường mở đóng lại, thường đóng mở ra) để phục vụ cho mạch báo hiệu hoặc duy trì.
Ngược lại, khi chúng ta ngắt nguồn điện cấp cho cuộn dây (bằng cách nhấn nút dừng hoặc do rơ le bảo vệ tác động), từ trường trong lõi thép sẽ biến mất ngay lập tức. Lúc này, lực từ không còn nữa, lò xo nén sẽ bung ra, đẩy lõi thép động trở về vị trí ban đầu. Sự di chuyển này làm tách rời các tiếp điểm động lực, ngắt mạch điện cấp cho tải. Trong khoảnh khắc tiếp điểm vừa tách ra, hồ quang điện sẽ xuất hiện nhưng ngay lập tức bị dập tắt bởi buồng dập hồ quang như đã mô tả ở phần cấu tạo. Trạng thái ngắt được thiết lập và duy trì cho đến khi có lệnh điều khiển tiếp theo.
Một điểm kỹ thuật quan trọng trong nguyên lý hoạt động của contactor AC là vấn đề rung động do dòng điện xoay chiều đi qua điểm 0. Vì dòng điện AC đổi chiều liên tục, lực từ hút cũng sẽ biến thiên từ cực đại xuống bằng 0 hai lần trong một chu kỳ. Điều này có xu hướng làm cho lõi thép bị rung và gây tiếng ồn. Để khắc phục, các kỹ sư đã thiết kế vòng ngắn mạch (shading ring) gắn trên mặt cực của lõi thép tĩnh. Dòng điện cảm ứng sinh ra trong vòng ngắn mạch này sẽ lệch pha so với dòng điện chính, tạo ra một từ trường phụ giúp duy trì lực hút tổng hợp luôn lớn hơn lực lò xo ngay cả khi dòng điện chính qua điểm 0. Nhờ đó, nắp từ luôn được hút chặt, đảm bảo thiết bị vận hành êm ái và bền bỉ. Thanh Thiên Phú luôn lựa chọn phân phối các dòng sản phẩm có thiết kế vòng ngắn mạch tối ưu để mang lại trải nghiệm tốt nhất cho người dùng.
5. Phân loại khởi động từ 1 pha
Thế giới thiết bị điện công nghiệp vô cùng đa dạng, và khởi động từ 1 pha cũng được phân loại theo nhiều tiêu chí khác nhau để phù hợp với từng nhu cầu cụ thể của khách hàng. Việc hiểu rõ cách phân loại giúp kỹ sư và người mua hàng tại Thanh Thiên Phú dễ dàng lựa chọn đúng sản phẩm, tối ưu hóa chi phí và hiệu quả sử dụng. Dưới đây là các cách phân loại phổ biến nhất hiện nay.
Phân loại theo dòng điện định mức (Amperage): Đây là tiêu chí quan trọng hàng đầu. Khởi động từ 1 pha được sản xuất với các dải dòng điện rất rộng, từ nhỏ đến lớn. Các loại phổ biến cho dân dụng và công nghiệp nhẹ thường có dòng định mức là 9A, 12A, 18A, 25A, 32A, 40A, 50A và có thể lên tới 100A hoặc hơn cho các tải đặc biệt. Việc chọn đúng dòng điện (thường chọn lớn hơn dòng làm việc của động cơ khoảng 1.2 đến 1.5 lần) là yếu tố sống còn để đảm bảo tiếp điểm không bị quá nhiệt hay dính chặt sau một thời gian ngắn sử dụng.
Phân loại theo điện áp cuộn hút (Coil Voltage): Mặc dù tải là 1 pha 220V, nhưng điện áp điều khiển cuộn hút có thể linh hoạt. Phổ biến nhất vẫn là cuộn hút 220V AC dùng trực tiếp nguồn lưới. Tuy nhiên, trong các hệ thống yêu cầu an toàn cao hoặc sử dụng bộ nguồn DC, người ta có thể dùng contactor có cuộn hút 24V DC, 48V DC hoặc 110V AC. Việc sử dụng cuộn hút hạ áp (24V) giúp giảm thiểu nguy cơ điện giật cho người vận hành tại các nút nhấn điều khiển, một xu hướng đang được nhiều nhà máy áp dụng.
Phân loại theo kết cấu và hình dạng: Chúng ta có khởi động từ dạng khối (Block type) tiêu chuẩn dùng lắp trên thanh ray DIN hoặc bắt vít, đây là loại thông dụng nhất trong các tủ điện công nghiệp. Ngoài ra còn có loại khởi động từ mô-đun (Modular Contactor) có kích thước nhỏ gọn, hình dáng giống át-tô-mát tép (MCB), rất thẩm mỹ khi lắp trong các tủ điện gia đình hoặc văn phòng thông minh. Loại mô-đun này hoạt động rất êm, gần như không gây tiếng ồn, phù hợp cho các môi trường cần sự yên tĩnh như bệnh viện, khách sạn hay phòng ngủ.
Phân loại theo thương hiệu và xuất xứ: Thị trường hiện nay phân hóa rõ rệt giữa các thương hiệu cao cấp đến từ Châu Âu/Nhật Bản và các thương hiệu tầm trung/giá rẻ từ Hàn Quốc, Trung Quốc. Nhóm cao cấp bao gồm Schneider Electric, Mitsubishi Electric, ABB, Siemens nổi tiếng với độ bền vượt trội. Nhóm tầm trung phổ biến có LS, Hyundai từ Hàn Quốc với sự cân bằng tốt giữa giá và chất lượng. Nhóm giá rẻ hơn có Chint, Himel phù hợp cho các ứng dụng không quá khắt khe về tần suất đóng cắt. Thanh Thiên Phú tự hào là đơn vị cung cấp đầy đủ các phân khúc này, đáp ứng mọi khả năng tài chính của khách hàng.
Bảng tổng hợp các loại khởi động từ 1 pha thông dụng:
| Tiêu chí phân loại | Các loại phổ biến | Đặc điểm ứng dụng |
| Dòng điện định mức | 9A, 12A, 18A, 25A, 32A, 40A… | Chọn theo công suất động cơ/tải |
| Điện áp cuộn hút | 220VAC, 24VDC, 24VAC, 110VAC | Tùy thuộc nguồn điều khiển |
| Kiểu dáng | Dạng khối (Industrial), Dạng tép (Modular) | Công nghiệp hoặc Dân dụng/Smart Home |
| Số cực | 1P, 1P+N, 2P | Ngắt 1 dây pha hoặc cả pha và trung tính |
6. Các thương hiệu contactor 1 pha phổ biến
Lựa chọn thương hiệu uy tín là bước đầu tiên để đảm bảo sự an tâm trong quá trình vận hành hệ thống điện. Tại thị trường Việt Nam, có một số cái tên đã khẳng định được vị thế vững chắc nhờ chất lượng sản phẩm và dịch vụ hậu mãi. Thanh Thiên Phú, với tư cách là nhà phân phối chính hãng, xin giới thiệu đến quý khách hàng những thương hiệu contactor 1 pha đáng tin cậy nhất hiện nay.
Khởi động từ Contactor 1 pha Schneider Electric
Đây là thương hiệu đến từ Pháp, được xem là “ông vua” trong phân khúc thiết bị điện cao cấp. Khởi động từ Schneider nổi tiếng với dòng TeSys D và TeSys K, mang lại độ bền cơ khí cực cao, khả năng dập hồ quang xuất sắc và thiết kế tinh tế.
Sản phẩm của Schneider thường được chỉ định trong các dự án trọng điểm, các nhà máy yêu cầu tiêu chuẩn kỹ thuật khắt khe nhất. Mặc dù giá thành cao hơn mặt bằng chung, nhưng giá trị mang lại về sự an toàn và tuổi thọ là hoàn toàn tương xứng.
Khởi động từ Contactor 1 pha Mitsubishi Electric
Đại diện đến từ Nhật Bản này luôn được lòng giới kỹ sư Việt Nam nhờ sự bền bỉ, “nồi đồng cối đá”. Dòng contactor S-T của Mitsubishi có khả năng chịu tải tốt, hoạt động ổn định trong môi trường nhiệt đới nóng ẩm.
Đặc biệt, công nghệ vật liệu tiếp điểm của Mitsubishi giúp giảm thiểu hao mòn đáng kể. Đây là lựa chọn hàng đầu cho các ngành công nghiệp nặng, máy công cụ và hệ thống bơm nước.
Khởi động từ Contactor 1 pha LS Electric
Thương hiệu Hàn Quốc này đang chiếm thị phần rất lớn tại Việt Nam nhờ chiến lược giá cả hợp lý đi kèm chất lượng ổn định. Dòng Metasol của LS được thiết kế hiện đại, dễ dàng lắp đặt và thay thế.
Đối với các doanh nghiệp vừa và nhỏ, các xưởng sản xuất tư nhân, LS là sự lựa chọn kinh tế nhất, cân bằng hoàn hảo giữa chi phí đầu tư và hiệu quả sử dụng. Thanh Thiên Phú hiện là đối tác phân phối chiến lược các sản phẩm LS với mức chiết khấu hấp dẫn.

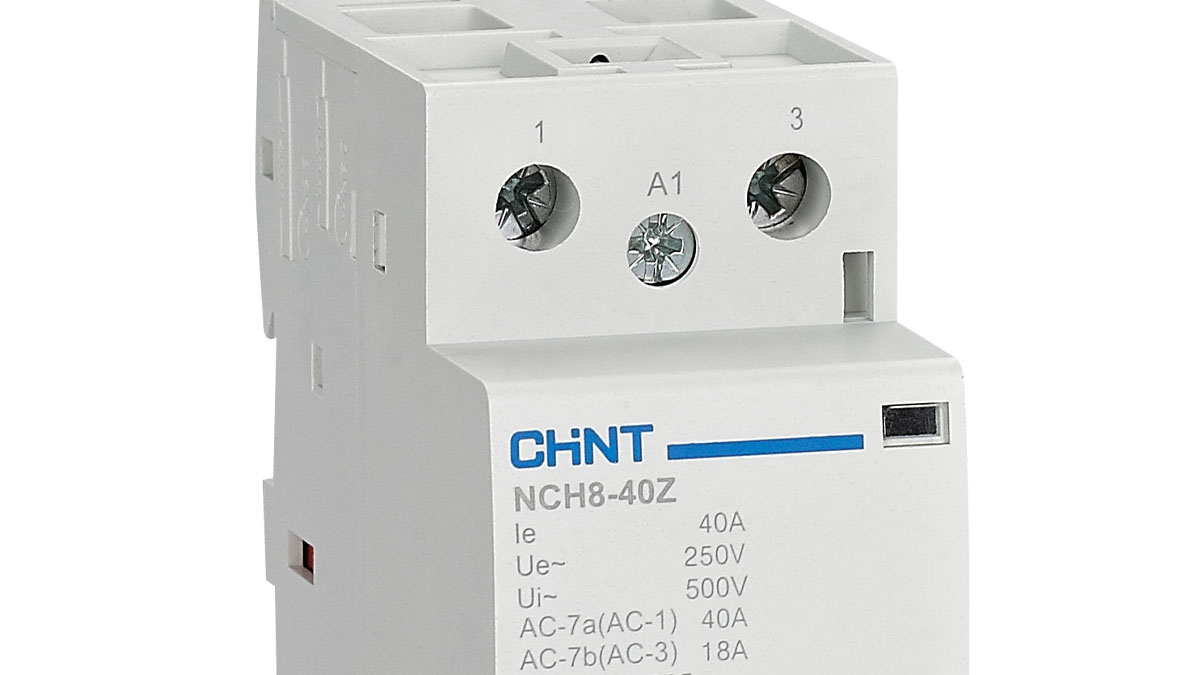

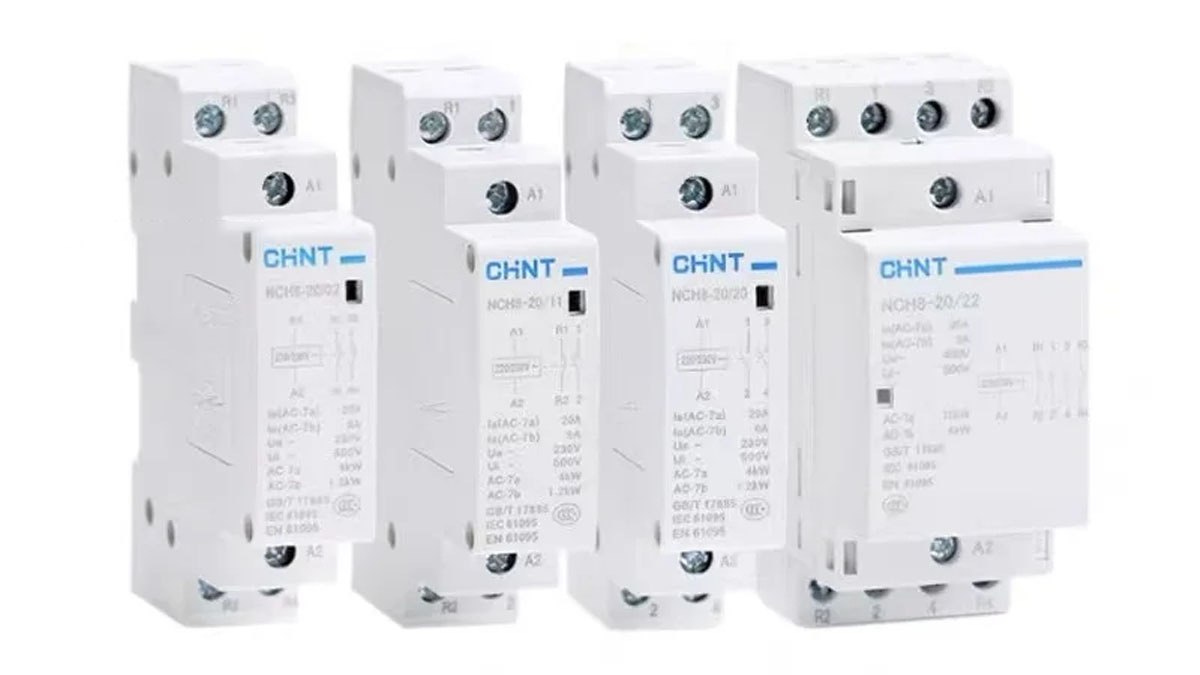

Khởi động từ Contactor 1 pha Chint
Là thương hiệu thiết bị điện lớn nhất Trung Quốc và đã vươn tầm thế giới, Chint cung cấp các giải pháp giá rẻ nhưng vẫn đáp ứng các tiêu chuẩn quốc tế IEC.
Dòng contactor NXC hay NCH8 (dạng mô-đun) của Chint rất phổ biến trong các công trình dân dụng, chiếu sáng và các ứng dụng không đòi hỏi tần suất đóng cắt quá dày đặc. Đây là giải pháp tối ưu cho các dự án có ngân sách hạn hẹp.
Ngoài ra còn có các thương hiệu khác như Fuji Electric, Panasonic, Hyundai cũng có những sản phẩm chất lượng. Tại Thanh Thiên Phú, chúng tôi luôn sẵn sàng tư vấn so sánh chi tiết thông số kỹ thuật, ưu nhược điểm của từng hãng để giúp khách hàng tìm ra sản phẩm phù hợp nhất với yêu cầu cụ thể của từng dự án. Chúng tôi cam kết chỉ cung cấp hàng chính hãng, đầy đủ giấy tờ CO/CQ, giúp khách hàng hoàn toàn yên tâm về nguồn gốc xuất xứ.

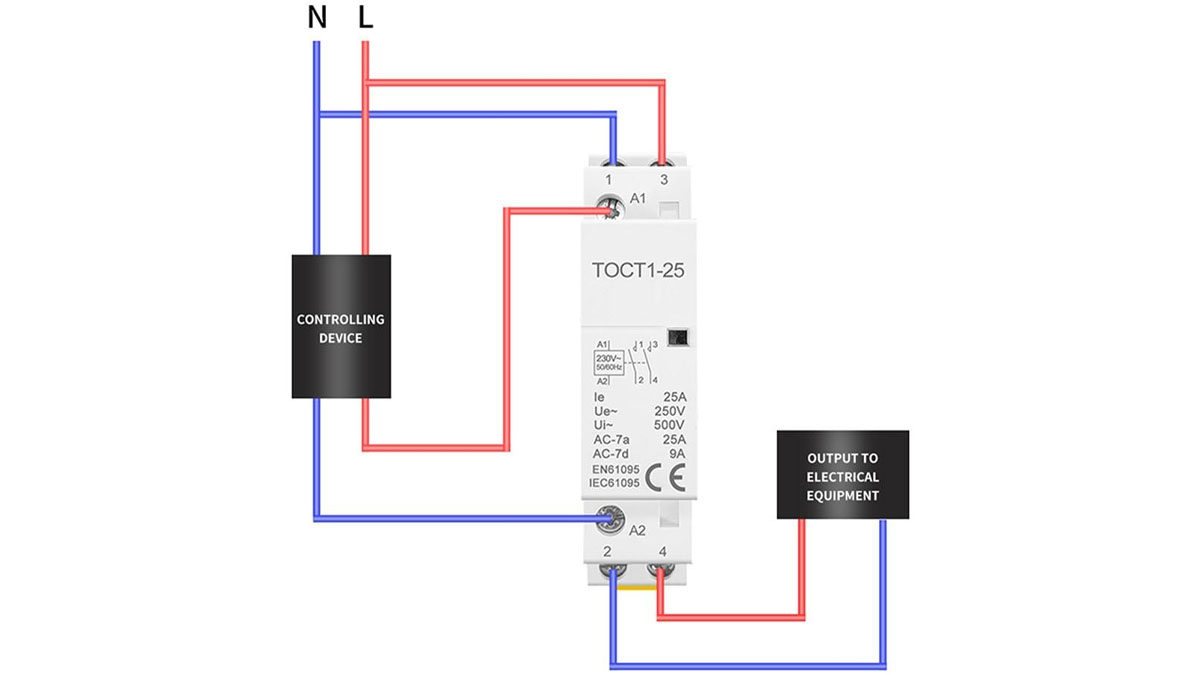

7. Hướng dẫn lắp đặt và sơ đồ đấu dây
Việc lắp đặt và đấu dây khởi động từ 1 pha tuy không quá phức tạp nhưng đòi hỏi sự chính xác và tuân thủ nghiêm ngặt các quy tắc an toàn điện. Một sai sót nhỏ cũng có thể dẫn đến chập cháy hoặc hư hỏng thiết bị. Thanh Thiên Phú xin chia sẻ quy trình lắp đặt chuẩn mực mà các kỹ sư chuyên nghiệp thường áp dụng.
Trước tiên, công tác chuẩn bị là vô cùng quan trọng. Bạn cần chuẩn bị đầy đủ dụng cụ như tua vít, kìm tuốt dây, đồng hồ vạn năng (VOM), băng keo điện và các đầu cốt dây phù hợp. Quan trọng nhất, hãy đảm bảo nguồn điện đã được ngắt hoàn toàn trước khi tiến hành bất kỳ thao tác nào. Kiểm tra lại bằng bút thử điện hoặc đồng hồ đo để chắc chắn không còn điện áp trong khu vực làm việc.
Sơ đồ đấu dây mạch động lực: Mạch động lực là mạch chịu dòng điện lớn cấp cho tải. Bạn sẽ thấy trên contactor có các cực đầu vào (thường ký hiệu L1, L2 hoặc 1, 3) và các cực đầu ra (T1, T2 hoặc 2, 4).
- Đấu dây lửa (L) từ nguồn điện lưới vào chân L1.
- Đấu dây trung tính (N) từ nguồn vào chân L2 (đối với contactor 2 cực) hoặc đấu trực tiếp ra tải nếu dùng contactor 1 cực (nhưng khuyến khích cắt cả 2 dây để an toàn).
- Từ chân đầu ra T1, đấu dây dẫn đến một cực của động cơ/tải.
- Từ chân đầu ra T2, đấu dây dẫn đến cực còn lại của động cơ/tải. Lưu ý: Nên sử dụng dây dẫn có tiết diện phù hợp với dòng định mức của tải để tránh dây bị nóng chảy.
Sơ đồ đấu dây mạch điều khiển: Đây là mạch dùng để đóng ngắt contactor.
- Xác định hai chân cuộn hút (Coil), thường được ký hiệu là A1 và A2.
- Đấu một dây nguồn điều khiển (ví dụ dây lửa sau cầu chì/CB tép) đi vào nút nhấn dừng (Stop – thường đóng NC).
- Từ đầu ra nút nhấn dừng, đi dây vào đầu vào nút nhấn chạy (Start – thường mở NO).
- Từ đầu ra nút nhấn chạy, đấu dây vào chân A1 của contactor.
- Chân A2 của contactor đấu về dây trung tính (hoặc cực âm nếu dùng nguồn DC).
- Mạch tự giữ (Duy trì): Để contactor vẫn đóng sau khi bạn thả tay khỏi nút Start, cần đấu song song một tiếp điểm thường mở (NO) của chính contactor đó với nút nhấn Start. Cụ thể: Đấu hai đầu của tiếp điểm phụ NO (thường ký hiệu 13-14) vào hai chân của nút nhấn Start.
Sau khi hoàn tất đấu nối, hãy kiểm tra lại toàn bộ các điểm tiếp xúc, đảm bảo ốc vít được siết chặt. Dùng đồng hồ đo thông mạch để kiểm tra nguội trước khi cấp điện. Khi cấp điện, nhấn thử nút Start, nếu contactor hút mạnh, dứt khoát và tải hoạt động bình thường thì bạn đã thành công. Nếu có tiếng kêu lạ hoặc khói, hãy ngắt điện ngay lập tức và kiểm tra lại.
8. Lỗi phổ biến và cách khắc phục
Trong quá trình vận hành, dù là thiết bị tốt đến đâu cũng có thể gặp sự cố do nhiều nguyên nhân chủ quan và khách quan. Việc nhận biết sớm các triệu chứng sẽ giúp bạn xử lý kịp thời, tránh hư hỏng lan rộng. Dưới đây là các lỗi thường gặp với khởi động từ 1 pha và cách khắc phục từ kinh nghiệm thực chiến của đội ngũ kỹ thuật Thanh Thiên Phú.
Contactor kêu to (Rung, rè): Đây là lỗi phổ biến nhất gây khó chịu cho người dùng.
- Nguyên nhân: Có thể do bụi bẩn bám vào bề mặt tiếp xúc của lõi thép, lò xo bị yếu hoặc lệch, vòng ngắn mạch bị gãy, hoặc điện áp cấp cho cuộn hút quá thấp (sụt áp).
- Khắc phục: Vệ sinh sạch sẽ bề mặt lõi thép bằng khăn khô. Kiểm tra và thay thế lò xo nếu cần. Đo điện áp nguồn, nếu thấp hơn 85% định mức thì cần ổn định nguồn điện. Nếu vòng ngắn mạch gãy, cần thay contactor mới.
Cuộn hút bị cháy:
- Nguyên nhân: Do cấp sai điện áp (ví dụ cấp 380V vào cuộn 220V), lõi thép bị kẹt không đóng kín được tạo khe hở từ (làm dòng điện cuộn dây tăng cao), hoặc do đóng cắt quá nhiều lần liên tục trong thời gian ngắn.
- Khắc phục: Thay cuộn dây mới đúng thông số. Kiểm tra cơ cấu chuyển động xem có bị kẹt vật lạ không. Đảm bảo tần suất đóng cắt phù hợp với thông số kỹ thuật của hãng.
Tiếp điểm bị dính (Hàn dính):
- Nguyên nhân: Do dòng điện khởi động quá lớn vượt khả năng chịu đựng của tiếp điểm, hồ quang không được dập tắt tốt, hoặc lò xo tiếp điểm bị yếu.
- Khắc phục: Tách rời tiếp điểm và mài nhẹ nếu dính nhẹ (nhưng không khuyến khích vì lớp mạ bạc đã hỏng). Giải pháp tốt nhất là thay contactor mới có dòng định mức lớn hơn cấp hiện tại. Kiểm tra lại tải xem có bị ngắn mạch không.
Contactor không hút khi cấp điện:
- Nguyên nhân: Đứt dây mạch điều khiển, cháy cuộn hút, nút nhấn hỏng, hoặc rơ le nhiệt đang ở trạng thái tác động (Trip).
- Khắc phục: Dùng đồng hồ đo kiểm tra thông mạch cuộn dây và các nút nhấn. Reset rơ le nhiệt nếu nó đã nhảy. Kiểm tra lại các đầu cốt dây xem có bị lỏng không.
Thanh Thiên Phú luôn sẵn sàng hỗ trợ tư vấn kỹ thuật qua điện thoại để giúp khách hàng chẩn đoán sơ bộ các lỗi này. Đối với các trường hợp phức tạp, chúng tôi khuyến nghị nên có sự can thiệp của kỹ thuật viên chuyên nghiệp để đảm bảo an toàn.
9. Lợi ích khi sử dụng khởi động từ 1 pha
Khởi động từ 1 pha không chỉ là một thiết bị đóng cắt đơn thuần, mà còn mang lại nhiều lợi ích thiết thực cho người sử dụng, đặc biệt là trong các hệ thống điện gia đình:
– Khởi động từ 1 pha thường có kích thước nhỏ gọn, dễ dàng lắp đặt trong các tủ điện, bảng điện gia đình mà không chiếm nhiều diện tích.
– Mặc dù có kích thước nhỏ, nhưng khởi động từ 1 pha có thể chịu được dòng tải lớn, phù hợp với nhiều thiết bị điện có công suất khác nhau trong gia đình.
– Khởi động từ 1 pha có thể được sử dụng để điều khiển nhiều loại thiết bị khác nhau, từ đèn chiếu sáng, quạt, máy bơm nước, đến các thiết bị điện máy như máy lạnh, tủ lạnh.
– Cuộn dây điều khiển của khởi động từ 1 pha thường tiêu thụ rất ít điện năng, giúp tiết kiệm điện cho hệ thống.
– Khởi động từ 1 pha có thể dễ dàng kết hợp với các thiết bị điều khiển từ xa như công tắc, bộ hẹn giờ, hoặc các hệ thống nhà thông minh, mang lại sự tiện lợi và linh hoạt trong việc điều khiển thiết bị điện.
– Khởi động từ 1 pha, đặc biệt khi kết hợp với rơ le nhiệt, giúp bảo vệ các thiết bị điện khỏi các sự cố như quá tải, ngắn mạch, giảm thiểu nguy cơ chập cháy, hư hỏng thiết bị.
– Khởi động từ 1 pha thường được chế tạo từ các vật liệu chất lượng, có độ bền cơ học và độ bền điện cao, đảm bảo tuổi thọ lâu dài.
– Với thiết kế đơn giản và các đầu nối rõ ràng, việc lắp đặt và thay thế khởi động từ 1 pha tương đối dễ dàng, ngay cả với những người không có nhiều kinh nghiệm về điện.
Nhờ những lợi ích trên, khởi động từ 1 pha đã trở thành một thiết bị không thể thiếu trong các hệ thống điện hiện đại, góp phần nâng cao tính an toàn, tiện nghi và hiệu quả cho người sử dụng.
10. Ứng dụng của khởi động từ 1 pha
Khởi động từ 1 pha có phạm vi ứng dụng cực kỳ rộng rãi, len lỏi vào hầu hết các ngóc ngách của đời sống và sản xuất. Tính linh hoạt và an toàn của nó làm cho nó trở thành thiết bị không thể thiếu trong nhiều lĩnh vực.
Trong công nghiệp và sản xuất nhỏ: Thiết bị này được dùng để điều khiển các động cơ 1 pha trong các máy xay xát, máy trộn thực phẩm, băng tải nhỏ, máy đóng gói. Các xưởng cơ khí dùng nó cho máy khoan bàn, máy mài, máy cắt. Đặc biệt trong ngành dệt may, hàng ngàn máy may công nghiệp đều cần hệ thống đóng cắt an toàn mà contactor mang lại.
Trong nông nghiệp: Bà con nông dân và các chủ trang trại sử dụng khởi động từ 1 pha kết hợp với rơ le thời gian hoặc cảm biến phao để điều khiển hệ thống bơm tưới tiêu tự động. Hệ thống quạt thông gió cho chuồng trại chăn nuôi, hệ thống sưởi ấm cho gia súc gia cầm cũng dựa vào thiết bị này để vận hành ổn định, giúp tiết kiệm công sức lao động đáng kể.
Trong xây dựng và dân dụng: Các tòa nhà văn phòng, chung cư sử dụng contactor để điều khiển hệ thống chiếu sáng hành lang, đèn đường nội bộ, bơm nước sinh hoạt từ bể ngầm lên bể mái. Trong các ngôi nhà thông minh (Smart Home), contactor dạng mô-đun được dùng để đóng cắt các thiết bị công suất lớn như bình nóng lạnh, điều hòa, bếp từ thông qua các bộ điều khiển trung tâm kết nối Wifi/Zigbee.
Trong ngành lạnh và xử lý không khí (HVAC): Máy nén khí, quạt tháp giải nhiệt, hệ thống cấp gió tươi đều cần khởi động từ để đóng ngắt theo tín hiệu của bộ điều khiển nhiệt độ (Thermostat). Việc này giúp duy trì nhiệt độ môi trường ổn định và bảo vệ máy nén khỏi việc khởi động liên tục gây hại.
11. So sánh khởi động từ 1 pha với 3 pha
Mặc dù cùng chung nguyên lý hoạt động, nhưng khởi động từ 1 pha và 3 pha có những điểm khác biệt rõ rệt về cấu tạo và ứng dụng mà người dùng cần phân biệt rõ.
Về số cực (Poles): Đây là điểm khác biệt dễ thấy nhất. Khởi động từ 1 pha thường có 1 hoặc 2 cực động lực (để ngắt pha L hoặc cả L và N). Trong khi đó, khởi động từ 3 pha luôn có 3 cực động lực chính để ngắt 3 pha (L1, L2, L3) của nguồn điện 3 pha.
Về kích thước và công suất: Khởi động từ 3 pha thường có kích thước lớn hơn và được thiết kế để chịu dòng tải và điện áp cao hơn (380V/660V). Khởi động từ 1 pha thường nhỏ gọn hơn, phù hợp với không gian hạn chế của tủ điện dân dụng. Tuy nhiên, một số contactor 3 pha vẫn có thể được dùng cho tải 1 pha bằng cách đấu nối tiếp các cực hoặc bỏ trống cực, nhưng điều này thường gây lãng phí chi phí.
Về cuộn hút: Cuộn hút của contactor 1 pha thường là 220V. Cuộn hút của contactor 3 pha rất đa dạng, phổ biến là 380V (lấy giữa 2 pha lửa) hoặc 220V. Khi thay thế, cần đặc biệt chú ý thông số điện áp cuộn hút ghi trên thân thiết bị để tránh cấp sai nguồn gây cháy.
Về chi phí: Thông thường, contactor 1 pha có giá thành thấp hơn so với loại 3 pha cùng dòng định mức do cấu tạo đơn giản hơn và sử dụng ít vật liệu hơn. Việc lựa chọn đúng loại giúp tối ưu hóa chi phí đầu tư ban đầu cho dự án.
Bảng so sánh tóm tắt:
| Đặc điểm | Khởi động từ 1 Pha | Khởi động từ 3 Pha |
| Số cực động lực | 1 hoặc 2 cực | 3 cực (có thể thêm cực trung tính) |
| Điện áp tải | 220V – 240V | 380V – 690V |
| Ứng dụng chính | Gia đình, xưởng nhỏ, văn phòng | Nhà máy lớn, động cơ 3 pha công suất cao |
| Kích thước | Nhỏ gọn, thường là dạng mô-đun | Lớn hơn, dạng khối chắc chắn |
