Kết nối HMI với PLC là một kỹ năng nền tảng, đóng vai trò then chốt trong việc xây dựng các hệ thống điều khiển và giám sát tự động hóa công nghiệp hiện đại, giúp tối ưu hóa quy trình sản xuất và nâng cao hiệu quả vận hành. Việc làm chủ kỹ thuật liên kết màn hình HMI Weintek và bộ điều khiển PLC Mitsubishi không chỉ giúp các kỹ sư, kỹ thuật viên nâng cao năng lực chuyên môn mà còn mở ra cánh cửa tiếp cận những công nghệ tiên tiến, đáp ứng yêu cầu ngày càng cao của thị trường.
1. Chuẩn bị để kết nối
Để quá trình kết nối HMI với PLC diễn ra suôn sẻ và đạt hiệu quả cao nhất, khâu chuẩn bị đóng một vai trò vô cùng quan trọng. Việc chuẩn bị kỹ lưỡng không chỉ giúp tiết kiệm thời gian, công sức mà còn hạn chế tối đa các lỗi phát sinh không đáng có.

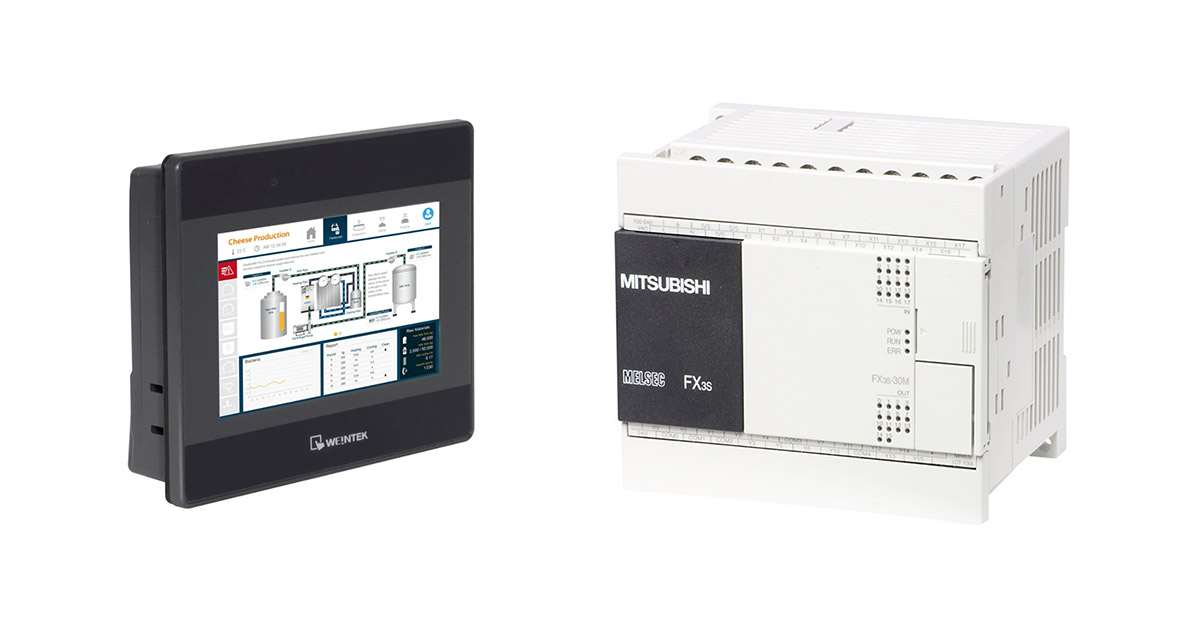

1.1. Chuẩn bị HMI Weintek và PLC Mitsubishi
Trước hết, bạn cần có sẵn thiết bị HMI Weintek và PLC Mitsubishi phù hợp với dự án của mình.
HMI Weintek là màn hình giao diện người máy, cho phép người vận hành tương tác, giám sát và điều khiển hệ thống. Cần đảm bảo HMI của bạn hoạt động tốt, có các cổng giao tiếp cần thiết (thường là COM DB9 cho RS232/RS485 hoặc cổng Ethernet RJ45). Các dòng HMI Weintek phổ biến gồm MT/iP Series và cMT Series.
PLC Mitsubishi là bộ điều khiển logic lập trình được xem như bộ não của hệ thống. Các dòng thông dụng bao gồm FX Series (ví dụ FX3U, FX5U) cho các ứng dụng vừa và nhỏ hoặc Q Series cho các hệ thống lớn hơn. PLC cần được cấp nguồn và ở trạng thái hoạt động bình thường.
1.2. Xác định model HMI và PLC tương thích
Việc xác định chính xác model HMI Weintek và PLC Mitsubishi sẽ sử dụng là bước đầu tiên và quan trọng, ảnh hưởng trực tiếp đến việc lựa chọn cáp kết nối và phương thức cấu hình. Cần kiểm tra kỹ cổng giao tiếp vật lý có sẵn trên cả HMI và PLC.
Ví dụ, PLC Mitsubishi dòng FX đời cũ thường có cổng tròn Mini-DIN 8pin cho giao tiếp RS422, trong khi các dòng mới hơn như FX5U, Q series thường tích hợp sẵn cổng Ethernet. HMI Weintek thường có ít nhất một cổng COM (DB9 hỗ trợ RS232/RS485) và nhiều model có cổng Ethernet.
Quan trọng không kém là đảm bảo HMI Weintek hỗ trợ giao thức truyền thông mà PLC Mitsubishi sử dụng; phần mềm EasyBuilder Pro của Weintek cung cấp danh sách driver rất phong phú cho hầu hết các dòng PLC Mitsubishi.
Đây là bảng tham khảo một số cặp HMI Weintek và PLC Mitsubishi thường được sử dụng cùng với loại cổng kết nối chính:
| Mã HMI Weintek | Mã PLC Mitsubishi | Cổng kết nối trên PLC | Giao thức phổ biến |
| MT8071iP, MT8051iP | FX1S, FX1N, FX2N, FX3S, FX3G, FX3U | Mini-DIN 8pin (RS422) | Mitsubishi FX Serial |
| MT8071iP, MT8102iP | FX5U (CPU Port) | Mini-DIN 8pin (RS485) | Mitsubishi FX5U Serial |
| MT8071iP, MT8102iP | FX5U (Ethernet Port) | RJ45 (Ethernet) | MELSEC Communication (TCP) |
| cMT-SVR, cMT3072XH | Q03UDVCPU, Q06UDVCPU (CPU Port) | RJ45 (Ethernet) | MELSEC Communication (TCP) |

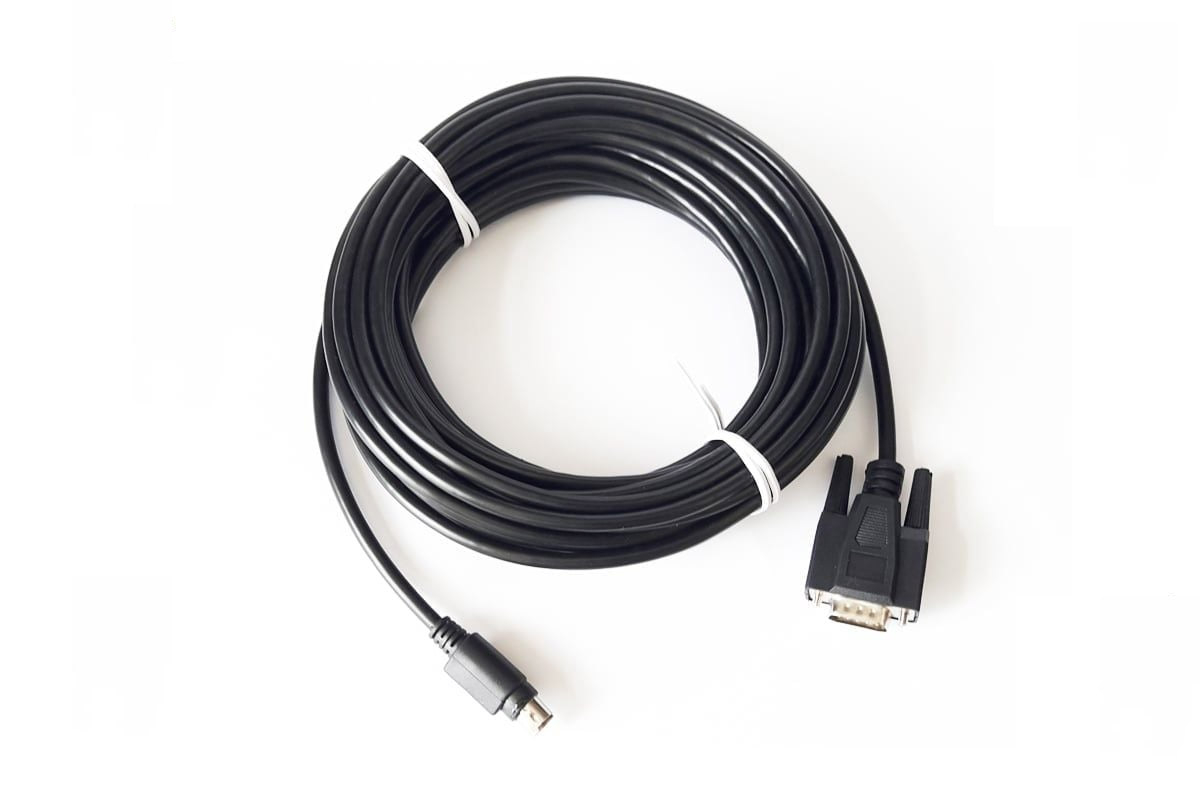

1.3. Chuẩn bị cáp kết nối phù hợp
Cáp kết nối là cầu nối vật lý truyền dẫn tín hiệu. Việc lựa chọn và sử dụng đúng loại cáp, đảm bảo chất lượng là yếu tố then chốt. Các loại cáp phổ biến bao gồm cáp kết nối HMI Weintek (cổng DB9) với PLC Mitsubishi FX Series (cổng Mini-DIN 8 pin RS422), cáp RS232 null-modem (DB9 sang DB9), cáp RS485 2 dây cho kết nối đa điểm hoặc khoảng cách xa, và cáp Ethernet (RJ45) tiêu chuẩn Cat5e/Cat6 cho các thiết bị có cổng mạng.
Thanh Thiên Phú khuyến nghị sử dụng cáp được làm sẵn theo chuẩn để đảm bảo chất lượng mối hàn và độ bền. Nếu tự làm cáp, cần có kỹ năng hàn tốt và tuân thủ nghiêm ngặt sơ đồ chân từ tài liệu của nhà sản xuất. Luôn kiểm tra chất lượng cáp bằng mắt thường và sử dụng đồng hồ vạn năng (VOM) để đo thông mạch, đảm bảo không có chân nào bị đứt hoặc chạm chập.
1.4. Phần mềm cần thiết và driver

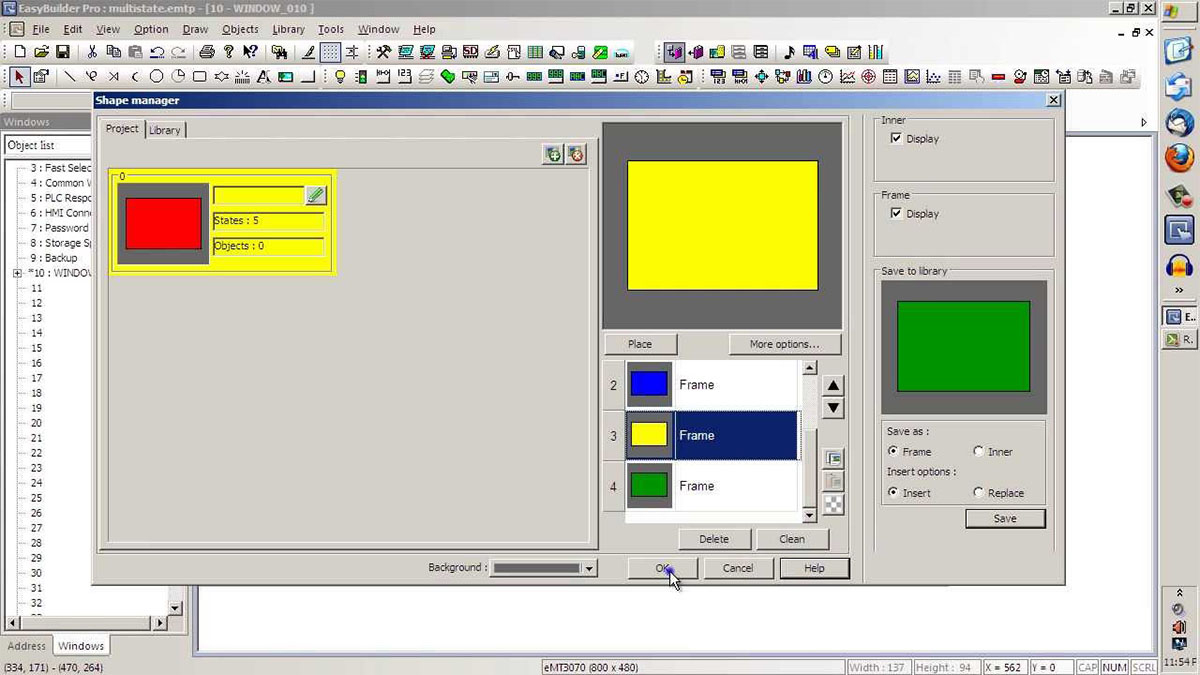

Để lập trình PLC, cấu hình và gỡ lỗi, bạn sẽ cần các phần mềm chuyên dụng. Phần mềm lập trình HMI Weintek là EasyBuilder Pro, được Weintek cung cấp miễn phí và có thể tải về từ website chính thức của hãng. Phần mềm này không yêu cầu cấu hình máy tính quá cao.
Đối với PLC Mitsubishi, các phần mềm lập trình phổ biến là GX Developer (cho các dòng PLC cũ), GX Works2 (hỗ trợ các dòng FX bao gồm FX3U, L series, Q series), và GX Works3 (là phần mềm mới nhất cho các dòng iQ-R, iQ-F bao gồm FX5U).
Các phần mềm lập trình PLC Mitsubishi là phần mềm có bản quyền. Khi cài đặt, driver cho các loại cáp lập trình USB (ví dụ: USB-SC09-FX, USB-QC30R2) thường sẽ được cài đặt kèm theo. Điều quan trọng là luôn sử dụng phiên bản phần mềm và firmware (cho HMI, PLC) mới nhất để được vá lỗi, cải thiện hiệu suất và hỗ trợ các tính năng mới.
2. Hướng dẫn kết nối phần cứng
Sau khi đã hoàn tất các bước chuẩn bị, chúng ta sẽ đi vào phần thực hành kết nối vật lý giữa HMI Weintek và PLC Mitsubishi.
2.1. Các phương thức kết nối phổ biến
Có hai phương thức chính: kết nối qua cổng nối tiếp (Serial Communication – RS232, RS422, RS485) và kết nối qua cổng Ethernet (Network Communication). Kết nối Serial là phương thức truyền thống, sử dụng các chuẩn như RS232 (cho kết nối điểm-điểm, khoảng cách ngắn), RS422 (khoảng cách xa hơn, chống nhiễu tốt hơn, thường có trên PLC FX), và RS485 (hỗ trợ kết nối đa điểm, khoảng cách xa).
Ưu điểm của serial là chi phí thấp và đơn giản cho ứng dụng nhỏ. Nhược điểm là tốc độ truyền dữ liệu thấp, khoảng cách giới hạn, khó mở rộng và dễ bị nhiễu nếu không cẩn thận. Kết nối Ethernet sử dụng giao thức TCP/IP, mang lại tốc độ cao (10/100 Mbps hoặc 1 Gbps), khoảng cách linh hoạt, khả năng mở rộng hệ thống tốt, chống nhiễu tốt hơn và hỗ trợ nhiều dịch vụ mạng. Nhược điểm có thể là chi phí ban đầu cao hơn và yêu cầu kiến thức cơ bản về mạng. Xu hướng hiện nay là ưu tiên sử dụng kết nối Ethernet khi có thể.
2.2. Kết nối HMI Weintek với PLC Mitsubishi dòng FX
Đối với các PLC dòng FX không có cổng Ethernet tích hợp (ví dụ: FX3U, FX5U), phương thức phổ biến nhất là sử dụng cổng RS422 (cổng tròn Mini-DIN 8pin) trên PLC kết nối với cổng COM (DB9) của HMI Weintek, được cấu hình là RS422, thông qua cáp chuyển đổi phù hợp (ví dụ mã cáp TK6070-FX).
Quy trình bao gồm việc tắt nguồn hoàn toàn cả HMI và PLC, chuẩn bị cáp với sơ đồ chân chính xác, sau đó cắm cáp chắc chắn vào cổng tương ứng trên HMI và PLC. Với PLC FX5U, dòng này thường có cổng RS485 tích hợp (cũng là cổng tròn Mini-DIN 8pin) hoặc cổng Ethernet RJ45.

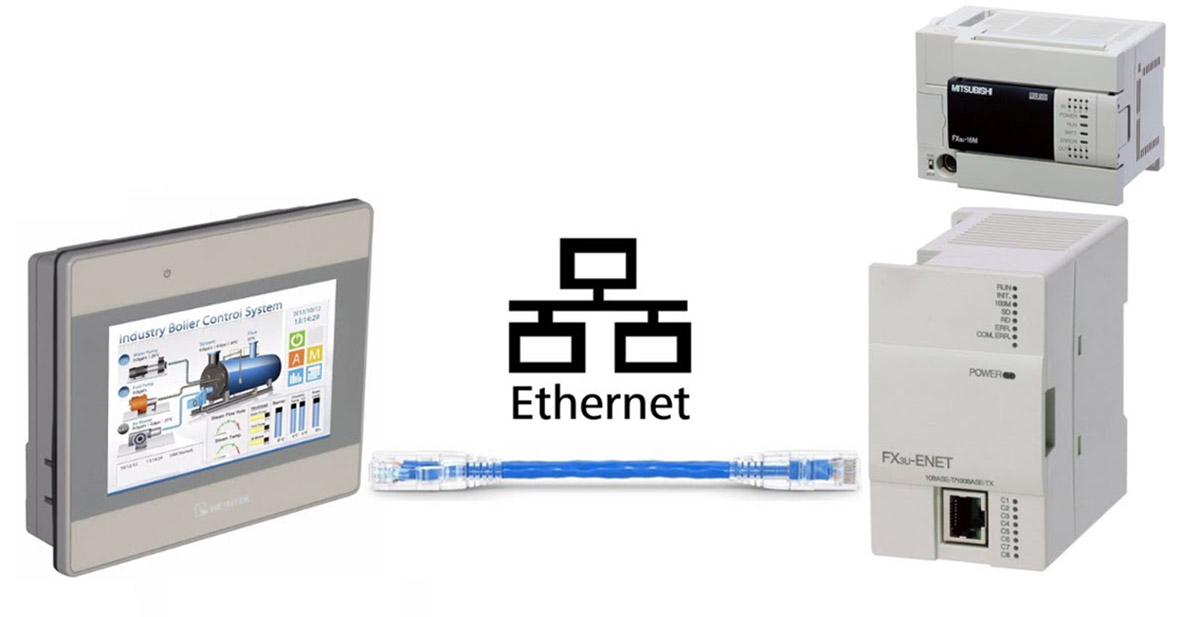

Nếu sử dụng kết nối Ethernet, bạn chỉ cần dùng cáp Ethernet tiêu chuẩn (Cat5e hoặc Cat6) cắm vào cổng Ethernet trên HMI và cổng Ethernet trên PLC FX5U, có thể kết nối trực tiếp hoặc thông qua switch mạng.
2.3. Kết nối HMI Weintek với PLC Mitsubishi dòng Q/L
PLC dòng Q (module) và L (compact module) thường được sử dụng trong các ứng dụng lớn hơn. Nhiều CPU dòng Q/L có cổng RS232 (DB9 Male) và/hoặc cổng Ethernet (RJ45) tích hợp sẵn. Việc kết nối qua cổng Ethernet tích hợp tương tự như với FX5U. Nếu kết nối qua cổng RS232 tích hợp, bạn sẽ sử dụng cáp RS232 DB9 Female (HMI) sang DB9 Male (PLC), thường là cáp null-modem.
Trong trường hợp CPU không có cổng phù hợp hoặc cần thêm cổng giao tiếp, bạn có thể sử dụng các module truyền thông cắm vào rack PLC Q/L, ví dụ module QJ71C24N cho kết nối Serial (RS232/RS422/RS485) hoặc module QJ71E71 cho kết nối Ethernet.
Khi sử dụng module, cần đảm bảo module được lắp đặt đúng cách, cài đặt các switch trên module (nếu có) theo tài liệu, và sử dụng cáp chuyển đổi phù hợp (ví dụ từ DB25 của QJ71C24N sang DB9 của HMI).
3. Hướng dẫn thiết lập trên phần mềm
Sau khi kết nối phần cứng, bước tiếp theo là cấu hình các thông số truyền thông trên cả phần mềm HMI và PLC để chúng có thể “hiểu” nhau.
3.1. Thiết lập thông số trên phần mềm EasyBuilder Pro cho HMI Weintek
Mở phần mềm EasyBuilder Pro, tạo một Project mới và chọn chính xác model HMI bạn đang sử dụng. Tiếp theo, trong giao diện chính, vào System Parameter Settings (biểu tượng bánh răng cưa), chọn Device/Server List ở khung bên trái, rồi nhấn New… để thêm PLC Mitsubishi.
Trong cửa sổ Device Properties hiện ra, bạn cần thực hiện các cài đặt sau: Đặt tên cho PLC trong mục Device Name (ví dụ: PLC_FX3U_May1). Tại PLC Type / Manufacturer, chọn MITSUBISHI ELECTRIC CORPORATION. Mục quan trọng nhất là Device Type / Series / Protocol.
Lựa chọn ở đây phụ thuộc vào model PLC Mitsubishi và phương thức kết nối bạn dùng. Một số lựa chọn phổ biến: Cho kết nối Serial với PLC FX: FX3U/FX3G/FX3S Serial hoặc FX CPU (Programming Port). Cho kết nối Serial với PLC Q/L: Q/QnA CPU Direct (RS232) hoặc Q/QnA Series (Computer Link). Cho kết nối Ethernet với PLC FX5U: FX5U Ethernet (MELSEC Communication). Cho kếtnoyối Ethernet với PLC Q/L:Q/QnA Ethernet (TCP). TạiInterface / HMI Port, chọn cổng vật lý trên HMI Weintek bạn đã dùng để kết nối (ví dụ:COM1cho serial,Ethernet 1` cho mạng).
Nếu bạn chọn kết nối qua cổng COM (Serial), các thông số như Baud Rate (tốc độ truyền, ví dụ: 9600, 38400, 115200 bps), Data Bits (thường là 7 bits cho Mitsubishi), Parity (thường là Even), Stop Bits (thường là 1 bit), và PLC Station Number (địa chỉ trạm của PLC, ví dụ 0 hoặc 1) phải được thiết lập chính xác và PHẢI KHỚP HOÀN TOÀN với cài đặt trên PLC Mitsubishi.
Nếu bạn chọn kết nối qua Ethernet, các thông số như IP Address của PLC (ví dụ: 192.168.1.10), Port Number (số cổng TCP/UDP PLC sử dụng, ví dụ 5007 cho MELSEC Communication), Connection Type (thường là TCP/IP), và có thể cả PLC Station Number cũng phải được cấu hình để KHỚP HOÀN TOÀN với PLC. Sau khi nhập đầy đủ và kiểm tra kỹ, nhấn OK để lưu cấu hình.
3.2. Thiết lập thông số trên phần mềm lập trình PLC Mitsubishi
Song song, bạn cần cài đặt các thông số truyền thông tương ứng trên PLC Mitsubishi bằng phần mềm GX Works2 hoặc GX Works3. Đối với PLC dòng FX3U (kết nối Serial qua cổng tròn RS422) dùng GX Works2: Mở project, vào Parameter -> PLC Parameter. Trong tab PLC System (2) hoặc Serial Port Setting, cấu hình cho cổng RS422 tích hợp. Chọn Protocol (thường là Dedicated Protocol), trong Dedicated Protocol Settings chọn Format 4 (7-bit data, even parity, 1 stop bit). Cài đặt Transmission Speed, Data Length, Parity, Stop Bit, Station No. phải giống hệt như đã cài trên HMI. Đối với PLC FX5U (kết nối Serial RS485 hoặc Ethernet) dùng GX Works3: Mở project, vào Parameter -> [Tên CPU] -> Module Parameter.
Để cấu hình cổng RS-485 tích hợp: Chọn RS-485 Port. Cấu hình Protocol (ví dụ Mitsubishi HMI (FX3U) connection), Transmission Speed, Data Bit, Parity, Stop Bit, Station No. khớp với HMI. Kích hoạt điện trở đầu cuối nếu cần. Để cấu hình cổng Ethernet tích hợp: Chọn Ethernet Port. Trong IP Address Setting, đặt địa chỉ IP tĩnh, Subnet Mask. Trong Open Setting (Connection Settings), thêm kết nối mới, chọn Protocol là TCP, Open System là MELSOFT Connection (hoặc SLMP/Modbus tùy driver HMI), và nhập Host Station Port No. khớp với HMI.
Đối với PLC dòng Q/L (ví dụ Q03UDVCPU, kết nối Ethernet) dùng GX Works2: Vào Parameter -> PLC Parameter. Chọn tab Built-in Ethernet Port Setting. Đặt IP tĩnh, Subnet Mask. Nhấn Open Setting…, trong cửa sổ Ethernet Open Setting, định nghĩa kết nối TCP, chọn Open System là MELSOFT Connection, và nhập Host Station Port No. khớp HMI. Sau khi hoàn tất cấu hình, thực hiện Write to PLC… từ menu Online để tải chương trình và tham số xuống PLC. Đảm bảo PLC ở chế độ STOP nếu cần, và chuyển sang RUN sau khi tải xong.
3.3. Mô phỏng và kiểm tra kết nối trước khi triển khai
Trước khi vận hành thực tế, việc mô phỏng và kiểm tra kỹ lưỡng là rất quan trọng. EasyBuilder Pro cung cấp tính năng Offline Simulation để chạy thử chương trình HMI trên máy tính mà không cần HMI hay PLC thật, giúp kiểm tra giao diện và logic cơ bản. Chế độ Online Simulation cho phép HMI mô phỏng trên PC kết nối và giao tiếp với PLC thật, giúp kiểm tra việc đọc/ghi dữ liệu.

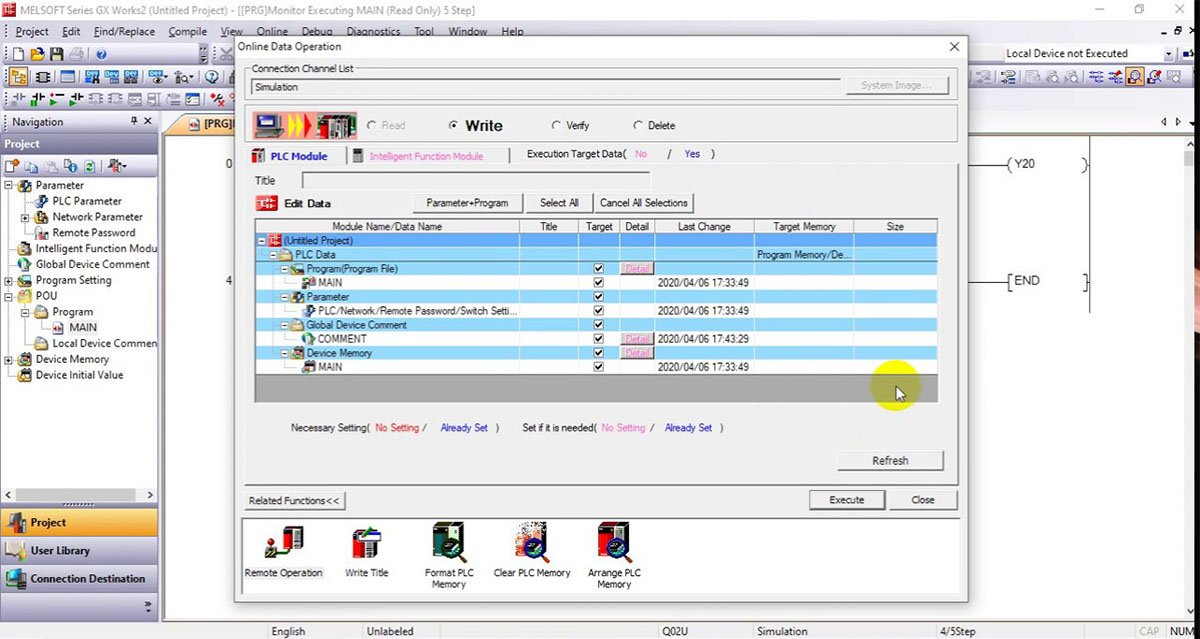

Các phần mềm PLC của Mitsubishi cũng có công cụ mô phỏng (GX Simulator), có thể kết hợp với Offline Simulation của EasyBuilder Pro để mô phỏng gần như toàn bộ hệ thống trên một máy tính.
Sau khi tải chương trình xuống HMI và PLC thật và chúng đã kết nối, hãy kiểm tra toàn diện: hiển thị giá trị từ PLC lên HMI, tác động từ HMI xuống PLC, các cảnh báo và báo động và các tính năng khác. Ghi nhận lại các thông số đã cài đặt thành công để tham khảo sau này.
