Kết nối HMI với PLC là một quy trình kỹ thuật then chốt trong tự động hóa công nghiệp, giúp tạo ra một giao diện tương tác trực quan giữa người vận hành và hệ thống máy móc, từ đó nâng cao khả năng giám sát và điều khiển. Việc tích hợp màn hình HMI và bộ điều khiển PLC sẽ mang lại nhiều lợi ích thiết thực cho dây chuyền của bạn. Hãy cùng Thanh Thiên Phú khám phá cụ thể trong bài viết sau đây.
1. Lý do kết hợp HMI với PLC
Trước hết, kết nối HMI với PLC mang đến khả năng giám sát và điều khiển trực quan, linh hoạt. Thay vì phải làm việc với các nút bấm cơ học, đèn báo phức tạp và khó theo dõi, người vận hành có thể tương tác với toàn bộ hệ thống thông qua một màn hình đồ họa sinh động. Các thông số vận hành như nhiệt độ, áp suất, tốc độ, trạng thái thiết bị được hiển thị rõ ràng, cập nhật theo thời gian thực. Người dùng có thể dễ dàng thay đổi cài đặt, ra lệnh điều khiển, khởi động hoặc dừng máy móc chỉ bằng vài thao tác chạm trên màn hình.
Điều này không chỉ giúp giảm thiểu thời gian làm quen với hệ thống mà còn nâng cao độ chính xác trong vận hành, hạn chế sai sót do con người gây ra. Đối với các kỹ sư và quản lý kỹ thuật, việc giám sát từ xa hoặc tập trung nhiều máy móc trên một giao diện HMI duy nhất giúp họ nắm bắt tình hình sản xuất một cách tổng thể, nhanh chóng đưa ra quyết định khi có sự cố hoặc cần điều chỉnh quy trình.
Thứ hai, sự kết hợp này giúp tối ưu hóa quy trình sản xuất, nâng cao năng suất và chất lượng sản phẩm. HMI cho phép thu thập và lưu trữ dữ liệu vận hành từ PLC một cách hệ thống. Những dữ liệu này, ví dụ như số lượng sản phẩm, thời gian chu kỳ, tỷ lệ lỗi, mức tiêu thụ năng lượng, là nguồn thông tin vô giá để phân tích, đánh giá hiệu quả hoạt động của từng công đoạn, từng máy móc. Dựa trên đó, doanh nghiệp có thể xác định các điểm nghẽn trong quy trình, tìm ra nguyên nhân gây lãng phí hoặc suy giảm chất lượng, từ đó đưa ra các giải pháp cải tiến phù hợp.
Thứ ba, việc kết nối HMI với PLC góp phần quan trọng vào việc đảm bảo an toàn lao động. HMI có thể hiển thị các cảnh báo an toàn một cách rõ ràng và kịp thời khi các thông số vận hành vượt ngưỡng cho phép hoặc khi có sự cố nguy hiểm. Các quy trình vận hành an toàn, các bước xử lý sự cố có thể được lập trình sẵn và hướng dẫn chi tiết trên màn hình, giúp người vận hành phản ứng nhanh và chính xác. Hơn nữa, việc tích hợp các chức năng như yêu cầu xác thực người dùng bằng mật khẩu để truy cập các cài đặt quan trọng cũng giúp ngăn chặn các thao tác không được phép, giảm thiểu rủi ro tai nạn lao động do vận hành sai.
Thứ tư, giải pháp này giúp giảm chi phí vận hành và bảo trì một cách đáng kể. Khi hệ thống hoạt động ổn định hơn, ít xảy ra sự cố hơn nhờ giám sát và điều khiển tốt, chi phí sửa chữa đột xuất sẽ giảm. HMI còn hỗ trợ đắc lực cho công tác bảo trì. Các thông báo lỗi chi tiết, lịch sử hoạt động của thiết bị, thậm chí là hướng dẫn khắc phục sự cố cơ bản có thể được tích hợp vào HMI, giúp kỹ thuật viên chẩn đoán và xử lý vấn đề nhanh chóng hơn, rút ngắn thời gian dừng máy. Việc theo dõi các chỉ số như thời gian hoạt động của động cơ, số lần đóng cắt của thiết bị cũng giúp lên kế hoạch bảo trì dự phòng hiệu quả hơn, thay thế linh kiện trước khi chúng hỏng hóc gây ra thiệt hại lớn hơn.
Cuối cùng, khả năng thu thập, phân tích dữ liệu và kết nối nâng cao là một lợi thế cạnh tranh không thể bỏ qua. Hệ thống HMI-PLC hiện đại không chỉ dừng lại ở việc hiển thị và điều khiển tại chỗ mà còn có khả năng kết nối với các hệ thống quản lý cấp cao hơn như MES (Manufacturing Execution System) hay ERP (Enterprise Resource Planning), thậm chí là các nền tảng IIoT (Industrial Internet of Things). Điều này cho phép doanh nghiệp có một cái nhìn toàn diện về hoạt động sản xuất, từ khâu nguyên liệu đầu vào đến thành phẩm, tối ưu hóa chuỗi cung ứng, nâng cao khả năng đáp ứng linh hoạt với yêu cầu thị trường.
2. Các cách kết nối HMI với PLC
Việc lựa chọn phương thức kết nối giữa HMI và PLC phụ thuộc vào nhiều yếu tố như khoảng cách truyền thông, tốc độ yêu cầu, số lượng thiết bị cần kết nối, môi trường làm việc và ngân sách dự án. Mỗi phương thức đều có những ưu điểm và hạn chế riêng. Hiểu rõ về chúng sẽ giúp các kỹ sư điện, kỹ thuật viên đưa ra quyết định tối ưu nhất cho hệ thống của mình.
2.1. Kết nối qua cổng Ethernet

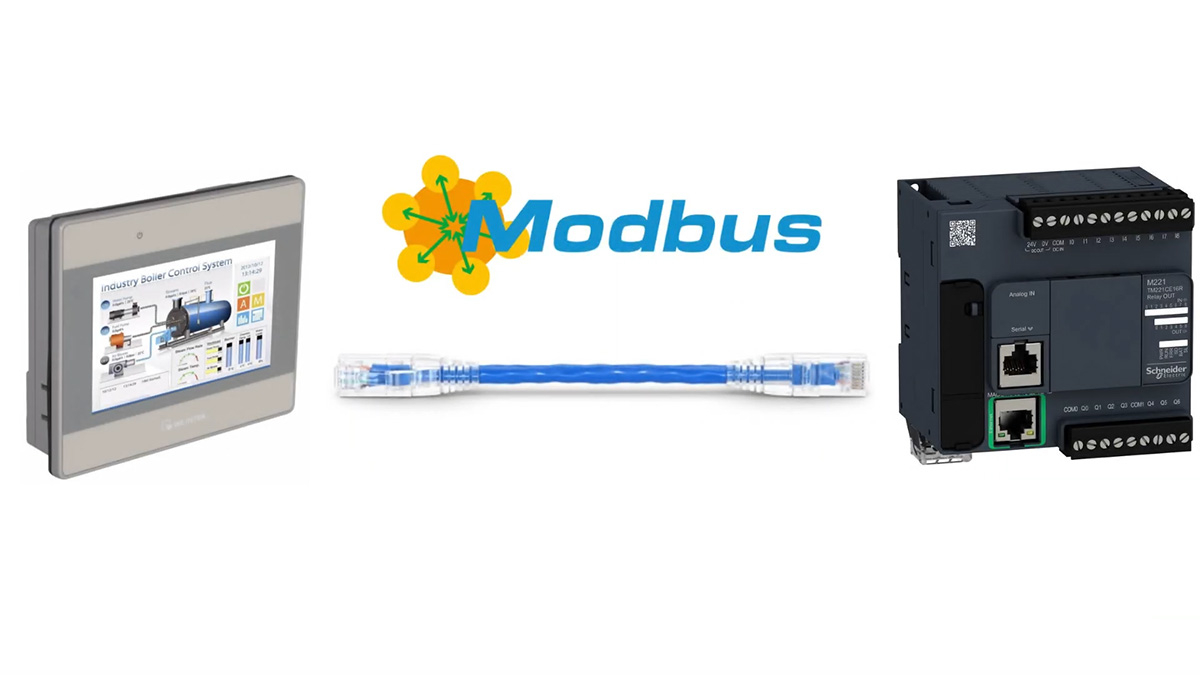

Kết nối Ethernet đã trở thành một tiêu chuẩn trong công nghiệp hiện đại nhờ vào tốc độ cao, khả năng truyền dữ liệu trên khoảng cách xa và tính linh hoạt trong việc kết nối nhiều thiết bị vào cùng một mạng.
Phương thức này sở hữu nhiều ưu điểm đáng kể. Đầu tiên, tốc độ truyền thông rất cao, hỗ trợ từ 10/100 Mbps đến Gigabit Ethernet (1 Gbps) hoặc hơn, cho phép trao đổi lượng lớn dữ liệu một cách nhanh chóng, điều này rất phù hợp với các ứng dụng đòi hỏi cập nhật thông tin thời gian thực và điều khiển phức tạp.
Thứ hai, khoảng cách truyền dữ liệu có thể rất xa; khi sử dụng cáp Ethernet tiêu chuẩn (CAT5e, CAT6), khoảng cách có thể lên đến 100 mét giữa hai thiết bị hoặc nút mạng, và với việc sử dụng switch cùng cáp quang, khoảng cách này có thể mở rộng lên nhiều kilomet.
Một ưu điểm quan trọng khác là khả năng kết nối đa điểm, nghĩa là một mạng Ethernet có thể kết nối đồng thời nhiều HMI với nhiều PLC, cũng như các thiết bị khác như máy tính, máy chủ SCADA, camera IP, tạo điều kiện cho việc xây dựng các hệ thống giám sát và điều khiển tập trung, phân tán.
Cuối cùng, nhiều nhà máy, xí nghiệp đã có sẵn hạ tầng mạng LAN, do đó việc tích hợp HMI và PLC vào mạng này giúp tiết kiệm chi phí lắp đặt.
Tuy nhiên, phương thức này cũng có một số nhược điểm cần cân nhắc. Chi phí ban đầu có thể cao hơn so với kết nối nối tiếp, vì các module Ethernet cho PLC và HMI có thể đắt hơn, mặc dù xét về lâu dài và khả năng mở rộng, đây là một khoản đầu tư hợp lý. Bên cạnh đó, việc cấu hình địa chỉ IP, subnet mask, gateway, và các thiết lập mạng khác đòi hỏi người thực hiện phải có hiểu biết nhất định về công nghệ mạng TCP/IP. Các giao thức phổ biến qua Ethernet bao gồm Modbus TCP/IP, Profinet, EtherNet/IP, và OPC UA. Chẳng hạn, một hệ thống nhà máy sản xuất nước giải khát có thể sử dụng mạng Ethernet để kết nối nhiều HMI tại các công đoạn (pha chế, chiết rót, đóng gói) với các PLC điều khiển từng công đoạn, đồng thời dữ liệu được thu thập về một máy chủ SCADA trung tâm để quản lý tổng thể.

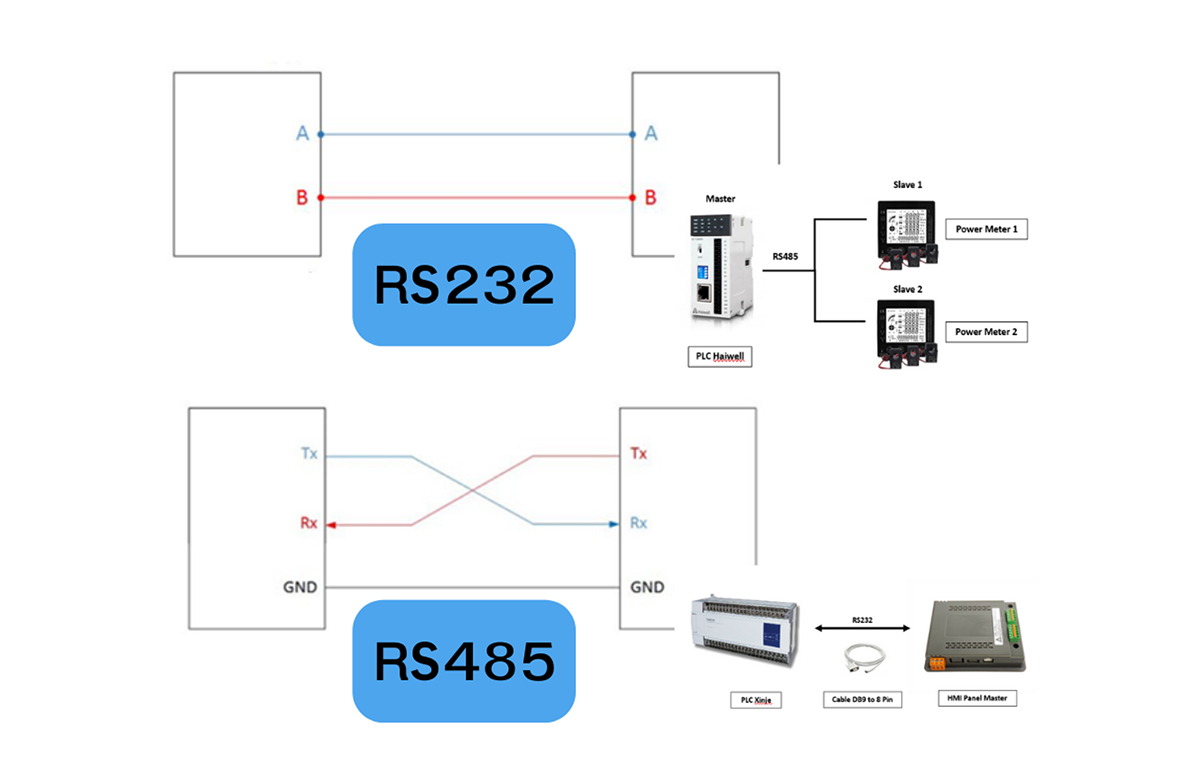

2.2. Kết nối qua cổng nối tiếp
Kết nối nối tiếp là một phương thức truyền thống, đơn giản và tiết kiệm chi phí, vẫn được sử dụng rộng rãi trong nhiều ứng dụng công nghiệp, đặc biệt là với các hệ thống nhỏ hoặc khi không yêu cầu tốc độ quá cao. Hai chuẩn nối tiếp phổ biến nhất là RS232 và RS485.
RS232 là một chuẩn giao tiếp điểm-điểm, thường được sử dụng để kết nối HMI với một PLC duy nhất hoặc các thiết bị ngoại vi như máy đọc mã vạch, máy in. Ưu điểm chính của RS232 là sự đơn giản và chi phí thấp. Cáp RS232 và cổng COM trên thiết bị thường có sẵn, dễ dàng tìm mua với giá thành rẻ, và việc cấu hình cũng tương đối đơn giản. Mặc dù vậy, RS232 cũng có những hạn chế. Khoảng cách truyền của nó khá ngắn, tối đa khoảng 15 mét ở tốc độ 9600 bps, và khoảng cách này sẽ giảm khi tốc độ tăng lên. Tín hiệu RS232 không cân bằng nên dễ bị ảnh hưởng bởi nhiễu điện từ trong môi trường công nghiệp. Thêm vào đó, đây là kết nối điểm-điểm, nghĩa là chỉ cho phép kết nối một HMI với một PLC trên cùng một đường truyền, trừ khi có bộ chia đặc biệt nhưng không phổ biến.
Trong khi đó, RS485 khắc phục nhiều hạn chế của RS232, đặc biệt là về khoảng cách và khả năng kết nối đa điểm. Chuẩn RS485 mang lại nhiều lợi ích. Khoảng cách truyền xa hơn đáng kể so với RS232, có thể lên đến 1200 mét ở tốc độ thấp, nhờ sử dụng tín hiệu vi sai cân bằng giúp chống nhiễu tốt hơn. RS485 còn hỗ trợ kết nối đa điểm (multi-drop), cho phép nhiều thiết bị (HMI và PLC) cùng kết nối trên một đường truyền 2 dây (hoặc 4 dây cho full-duplex), với tối đa 32 thiết bị tiêu chuẩn, có thể mở rộng bằng repeater. Mỗi thiết bị trên mạng RS485 sẽ có một địa chỉ (Slave ID) duy nhất. Khả năng chống nhiễu của RS485 cũng tốt hơn nhờ sử dụng tín hiệu vi sai. Tuy nhiên, RS485 cũng có một vài nhược điểm. Việc cấu hình có thể phức tạp hơn RS232 một chút; cần chú ý đến việc đấu nối dây A, B và sử dụng điện trở đầu cuối (terminating resistor) ở hai đầu của bus để tránh phản xạ tín hiệu, đặc biệt với đường truyền dài và tốc độ cao. Hầu hết các triển khai RS485 2 dây là half-duplex, nghĩa là tại một thời điểm chỉ có một thiết bị được phép truyền dữ liệu.
2.3. Các giao thức truyền thông phổ biến khi kết nối HMI với PLC
Giao thức truyền thông là tập hợp các quy tắc quy định cách thức dữ liệu được đóng gói, gửi, nhận và diễn giải giữa các thiết bị. Việc lựa chọn giao thức phụ thuộc vào hãng sản xuất PLC/HMI, yêu cầu của ứng dụng và loại hình kết nối (Ethernet hay Serial).
Modbus là một trong những giao thức truyền thông công nghiệp lâu đời và phổ biến nhất, được phát triển bởi Modicon (nay là Schneider Electric) vào năm 1979. Nó là một giao thức mở, đơn giản và được hỗ trợ bởi rất nhiều nhà sản xuất thiết bị. Modbus có các biến thể như Modbus RTU (Remote Terminal Unit) sử dụng trên đường truyền nối tiếp (RS485, RS232) với dữ liệu truyền dưới dạng nhị phân hiệu quả và nhỏ gọn, đây là biến thể phổ biến nhất. Modbus ASCII cũng dùng trên đường truyền nối tiếp, truyền dữ liệu dưới dạng ký tự ASCII, dễ đọc hơn cho con người khi gỡ lỗi nhưng kém hiệu quả hơn RTU. Modbus TCP/IP sử dụng trên mạng Ethernet, về cơ bản đóng gói thông điệp Modbus RTU vào trong một khung TCP/IP, cho phép nhiều Master cùng truy cập vào một Slave. Ưu điểm của Modbus là sự đơn giản, dễ triển khai, được hỗ trợ rộng rãi và chi phí thấp do là chuẩn mở. Tuy nhiên, tốc độ của Modbus không cao bằng các giao thức hiện đại hơn và cơ chế bảo mật còn hạn chế trong các phiên bản gốc. Modbus được ứng dụng rất đa dạng, từ các hệ thống nhỏ đến các hệ thống giám sát năng lượng, quản lý tòa nhà, và trạm bơm.

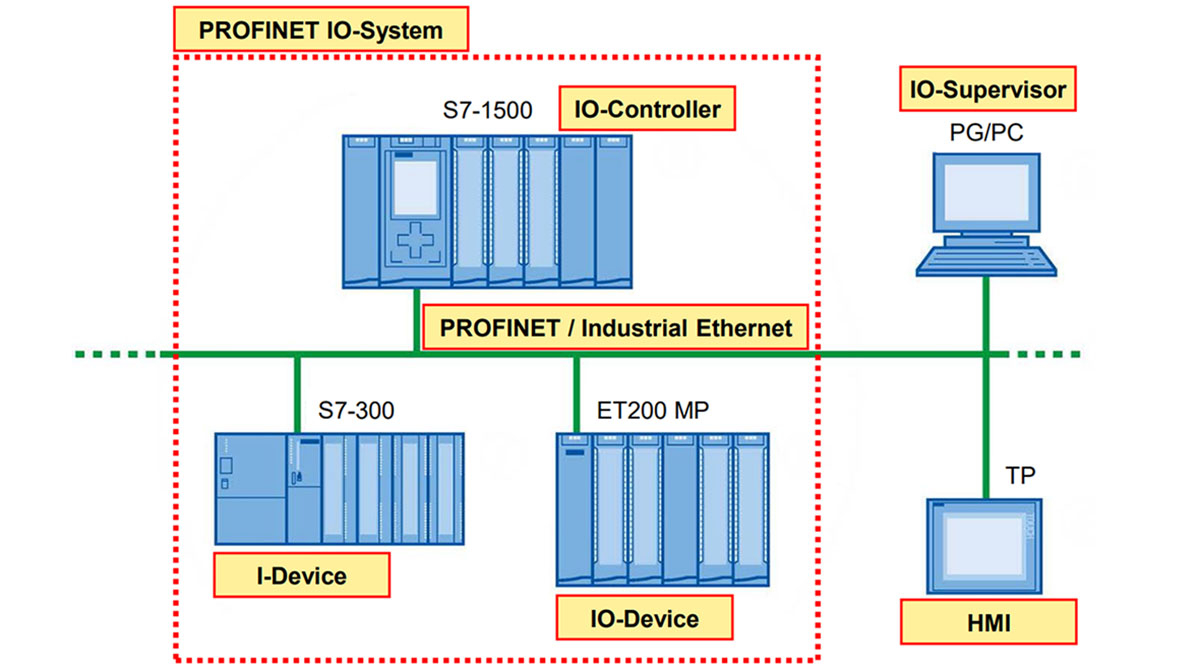

Profinet là một chuẩn Ethernet công nghiệp được phát triển và bảo trì bởi PROFIBUS & PROFINET International (PI), được Siemens hậu thuẫn mạnh mẽ. Nó được thiết kế cho các ứng dụng đòi hỏi tốc độ cao và khả năng thời gian thực. Profinet có các loại chính: Profinet IO (Input/Output) dành cho trao đổi dữ liệu giữa bộ điều khiển (PLC) và các thiết bị trường (I/O phân tán, biến tần, HMI), hỗ trợ các lớp thời gian thực khác nhau (RT, IRT). Profinet CBA (Component Based Automation) dành cho giao tiếp giữa các bộ điều khiển trong các hệ thống tự động hóa module hóa. Ưu điểm của Profinet bao gồm tốc độ rất cao, khả năng đáp ứng thời gian thực (IRT cho các ứng dụng motion control), tích hợp tốt với các hệ thống IT, và khả năng chẩn đoán lỗi mạnh mẽ. Mặt khác, Profinet phức tạp hơn Modbus và chi phí thiết bị hỗ trợ Profinet thường cao hơn. Profinet thường được ứng dụng trong các dây chuyền sản xuất tự động tốc độ cao, hệ thống robot, và điều khiển chuyển động chính xác.
EtherNet/IP (Ethernet Industrial Protocol) là một chuẩn Ethernet công nghiệp khác, được phát triển bởi Rockwell Automation và quản lý bởi ODVA (Open DeviceNet Vendor Association). Nó dựa trên CIP (Common Industrial Protocol), cũng được sử dụng bởi DeviceNet và ControlNet. Ưu điểm của EtherNet/IP là khả năng tích hợp tốt với các thiết bị của Rockwell Automation (Allen-Bradley) và nhiều hãng khác, sử dụng các chuẩn Ethernet và TCP/IP tiêu chuẩn, đồng thời hỗ trợ cả dữ liệu I/O và thông tin cấu hình, chẩn đoán. Tuy nhiên, EtherNet/IP có thể phức tạp trong cấu hình ban đầu đối với người mới. Giao thức này phổ biến ở Bắc Mỹ và trong các ngành công nghiệp sử dụng nhiều thiết bị của Rockwell.
Ngoài các giao thức trên, còn có nhiều giao thức khác được sử dụng trong các ứng dụng hoặc với các hãng thiết bị cụ thể. Có thể kể đến CANopen, dựa trên nền tảng CAN bus, thường dùng trong tự động hóa máy móc, xe chuyên dụng. DeviceNet, cũng dựa trên CAN bus và là một phần của CIP, phổ biến cho các thiết bị cảm biến và cơ cấu chấp hành. CC-Link/CC-Link IE là giao thức của Mitsubishi Electric, với CC-Link dùng cho mạng fieldbus và CC-Link IE dùng cho mạng Ethernet công nghiệp. Một chuẩn giao tiếp hiện đại và ngày càng quan trọng là OPC UA (Open Platform Communications Unified Architecture), độc lập nền tảng, tập trung vào khả năng tương tác và bảo mật, cho phép trao đổi dữ liệu an toàn giữa HMI, PLC, SCADA, MES, ERP và các ứng dụng đám mây, đóng vai trò then chốt trong bối cảnh IIoT và Công nghiệp 4.0.
3. Hướng dẫn các bước cài đặt thông số truyền thông
Bước 1: Xác định giao thức truyền thông
Đầu tiên, xác định giao thức truyền thông phù hợp giữa PLC và HMI. Các giao thức phổ biến như Modbus, Profibus, Ethernet/IP, Profinet, và OPC-UA thường được sử dụng. Kiểm tra và đảm bảo rằng cả PLC và HMI hỗ trợ cùng một giao thức truyền thông.
Bước 2: Thiết lập thông số kết nối trên PLC
Trong phần mềm lập trình PLC, thiết lập các thông số kết nối cho giao thức truyền thông đã chọn. Bao gồm cấu hình địa chỉ liên lạc của PLC, tốc độ truyền thông, tham số truyền/nhận dữ liệu và kiểu truyền thông (ví dụ: RS232, RS485, Ethernet).
Bước 3: Cấu hình thông số truyền thông trên HMI
Trong phần mềm lập trình HMI, cấu hình thông số truyền thông giúp kết nối với PLC. Bao gồm thiết lập địa chỉ liên lạc của PLC, cài đặt tốc độ truyền thông và các tham số khác như địa chỉ node, parity, stop bits (nếu sử dụng giao thức nối tiếp), hoặc địa chỉ IP (trong trường hợp sử dụng giao thức Ethernet).
Bước 4: Thiết kế giao diện và liên kết dữ liệu
Sử dụng phần mềm lập trình HMI, thiết kế giao diện người dùng và liên kết dữ liệu với các biến và thiết bị trong PLC. Điều này giúp hiển thị và điều khiển các giá trị từ PLC trên màn hình HMI, bao gồm đọc dữ liệu từ PLC và gửi dữ liệu điều khiển đến PLC.
Bước 5: Kiểm tra và kết nối
Kiểm tra kết nối để đảm bảo quá trình hoạt động diễn ra chuẩn xác. Thực hiện bảo trì định kỳ và kiểm tra kỹ thuật để chắc chắn rằng kết nối vẫn được duy trì và vận hành tốt trong suốt quá trình.
4. Một số chú ý quan trọng khi kết nối PLC với HMI
- Đảm bảo rằng PLC và màn hình HMI được tương thích về giao thức truyền thông. Kiểm tra xem cả hai thiết bị hỗ trợ cùng một giao thức như Modbus, Profibus, Ethernet/IP, Profinet, và OPC-UA.
- Cấu hình địa chỉ liên lạc cho cả PLC và màn hình HMI. Xác nhận hai thiết bị có thể truyền và nhận dữ liệu một cách chính xác, địa chỉ liên lạc được thiết lập đúng và không bị trùng lắp.
- Quan tâm đến vấn đề bảo mật trong quá trình kết nối PLC và màn hình HMI. Sử dụng các biện pháp bảo mật như mã hóa kết nối, xác thực người dùng và giới hạn quyền truy cập để chắc chắn rằng chỉ người dùng có quyền truy cập được phép có thể tương tác với hệ thống.
- Thực hiện việc sao lưu (backup) cấu hình và chương trình của cả PLC và màn hình HMI. Điều này giúp người dùng có thể khôi phục lại cấu hình và chương trình nếu có sự cố xảy ra hoặc khi cần thay thế thiết bị.
- Thực hiện bảo trì định kỳ và kiểm tra kỹ thuật để đảm bảo rằng kết nối giữa PLC và màn hình HMI vẫn được duy trì và hoạt động tốt trong suốt quá trình vận hành. Nắm vững những hướng dẫn sử dụng và hỗ trợ từ nhà sản xuất để giải quyết các vấn đề kỹ thuật khi cần thiết.
Việc kết nối PLC với HMI là một quá trình quan trọng để đạt được sự tương tác và kiểm soát hiệu quả trong hệ thống điều khiển tự động. Bằng cách làm theo 5 bước cơ bản và tuân thủ quy tắc an toàn như trên, bạn có thể tận dụng tối đa sự kết hợp giữa PLC và HMI để nâng cao hiệu suất và tiện ích của hệ thống.

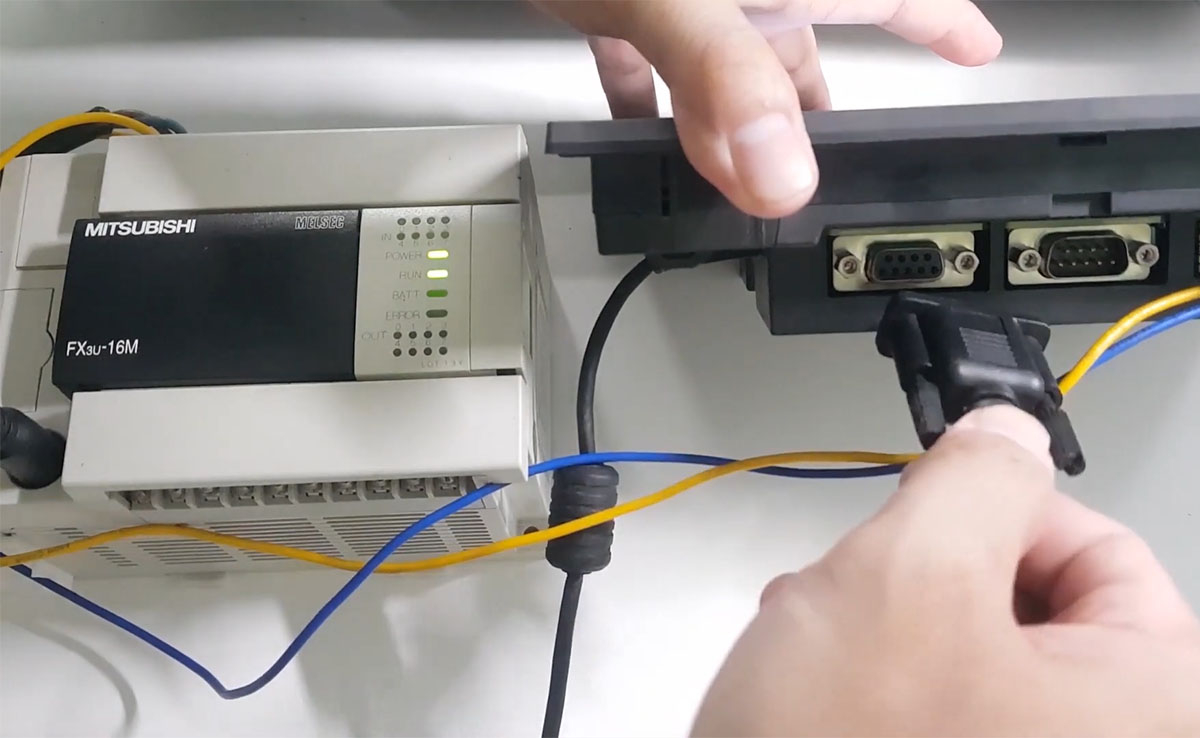

5. Kết nối HMI với PLC Mitsubishi
Mitsubishi Electric là một thương hiệu rất quen thuộc trong ngành tự động hóa công nghiệp tại Việt Nam. Các dòng PLC phổ biến của hãng bao gồm FX series (như FX1N, FX2N, FX3U, FX3G, FX5U), Q series, L series, và iQ-R series. Về HMI, các dòng GOT series (như GOT1000, GOT2000) và GS series được sử dụng rộng rãi.
Phần mềm lập trình cho PLC là GX Works2 (cho các dòng FX, Q, L cũ) và GX Works3 (cho iQ-R, iQ-F, FX5U), cùng với Melsoft Navigator để quản lý dự án tổng thể. Đối với HMI, GT Designer3 được dùng cho GOT series và Melsoft GT SoftGOT cho PC-based HMI.
Các cổng và giao thức kết nối thường dùng bao gồm kết nối nối tiếp, với nhiều PLC Mitsubishi có sẵn cổng RS422/RS485 hoặc có thể gắn thêm module, sử dụng giao thức riêng của Mitsubishi hoặc Modbus RTU (một số dòng cần module mở rộng).
Kết nối Ethernet cũng phổ biến trên các dòng PLC mới, hỗ trợ giao thức MELSEC Communication Protocol (SLMP), Modbus TCP, CC-Link IE. Ngoài ra, CC-Link/CC-Link IE là mạng fieldbus và Industrial Ethernet độc quyền của Mitsubishi, cho phép kết nối tốc độ cao.
Một số lưu ý đặc biệt khi làm việc với thiết bị Mitsubishi là việc cấu hình kết nối HMI GOT với PLC Mitsubishi thường rất trực quan trong GT Designer3. Cần kiểm tra kỹ sơ đồ chân cáp nối tiếp. Khi sử dụng Modbus, cần xác nhận PLC có hỗ trợ trực tiếp hay cần module mở rộng, và cấu hình thường thông qua các thanh ghi đặc biệt hoặc khối hàm.
⇨ Tìm hiểu thêm về cách kết nối HMI Weintek với PLC Mitsubishi

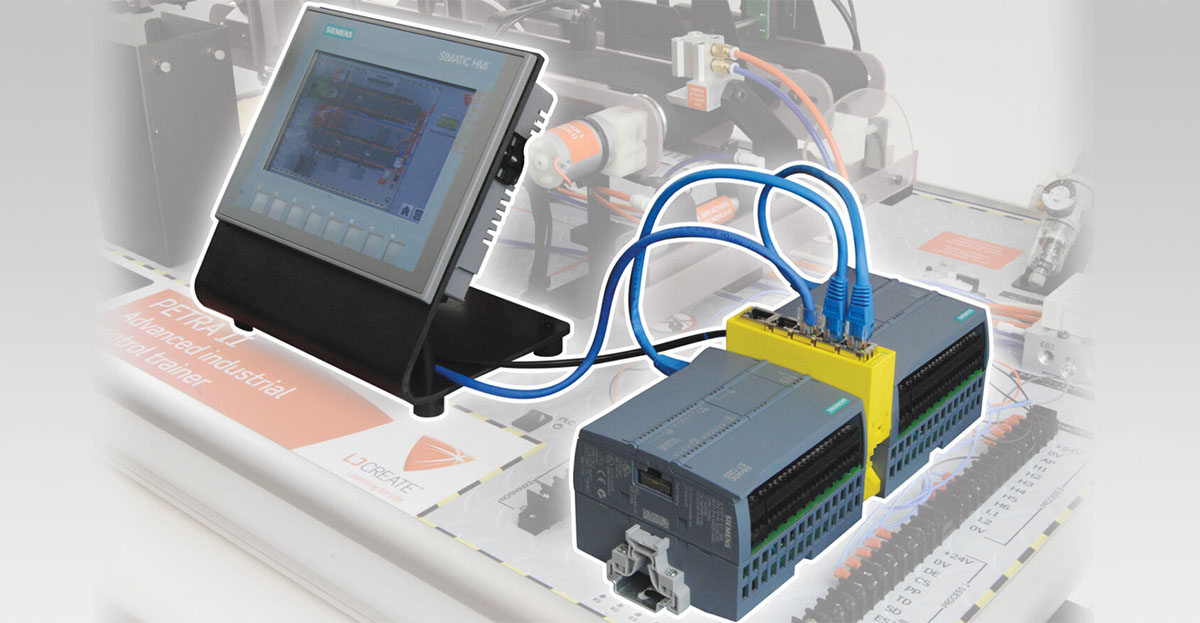

6. Kết nối HMI với PLC Siemens
Siemens là một gã khổng lồ toàn cầu trong lĩnh vực tự động hóa. Các dòng PLC phổ biến của Siemens gồm có LOGO!, S7-200 SMART, S7-1200, S7-1500, S7-300, và S7-400. Về HMI, Siemens cung cấp các dòng Basic Panels, Comfort Panels, Mobile Panels, và SIMATIC IPC (PC-based HMI).
Phần mềm lập trình chủ yếu là TIA Portal, một nền tảng tích hợp cho PLC (SIMATIC Step 7), HMI (SIMATIC WinCC), và biến tần (Startdrive). Các dòng cũ hơn có thể dùng Step 7 Micro/WIN hoặc SIMATIC Manager (Step 7 v5.x) cho PLC, và WinCC flexible cho HMI.
Các cổng và giao thức kết nối thường dùng của Siemens bao gồm MPI (Multi-Point Interface) cho S7-300/400, PPI (Point-to-Point Interface) cho S7-200/S7-200 SMART, Profinet IO là chuẩn Ethernet công nghiệp chủ đạo, Profibus DP là mạng fieldbus phổ biến. Siemens cũng hỗ trợ Modbus RTU/TCP qua module hoặc khối hàm, và Ethernet tiêu chuẩn (TCP/IP, UDP, ISO-on-TCP).
Một số lưu ý khi làm việc với Siemens là TIA Portal mang lại sự tích hợp rất cao. Khi kết nối HMI với S7-1200/1500 qua Profinet, cần chú ý cấu hình “Access level” và “Connection mechanisms”. Cáp MPI/Profibus thường là cáp DB9 đặc biệt. Profinet thường được ưu tiên hơn Modbus TCP khi kết nối các thiết bị Siemens với nhau.

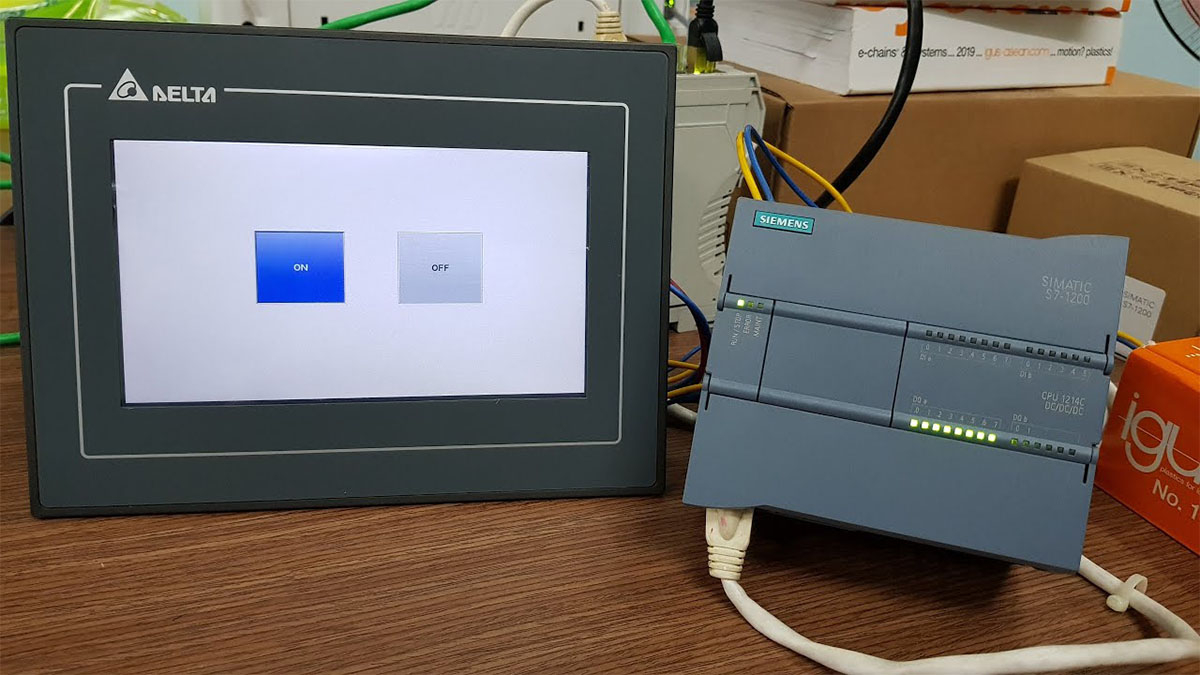

⇨ Tìm hiểu thêm về cách kết nối HMI với PLC S7-1200

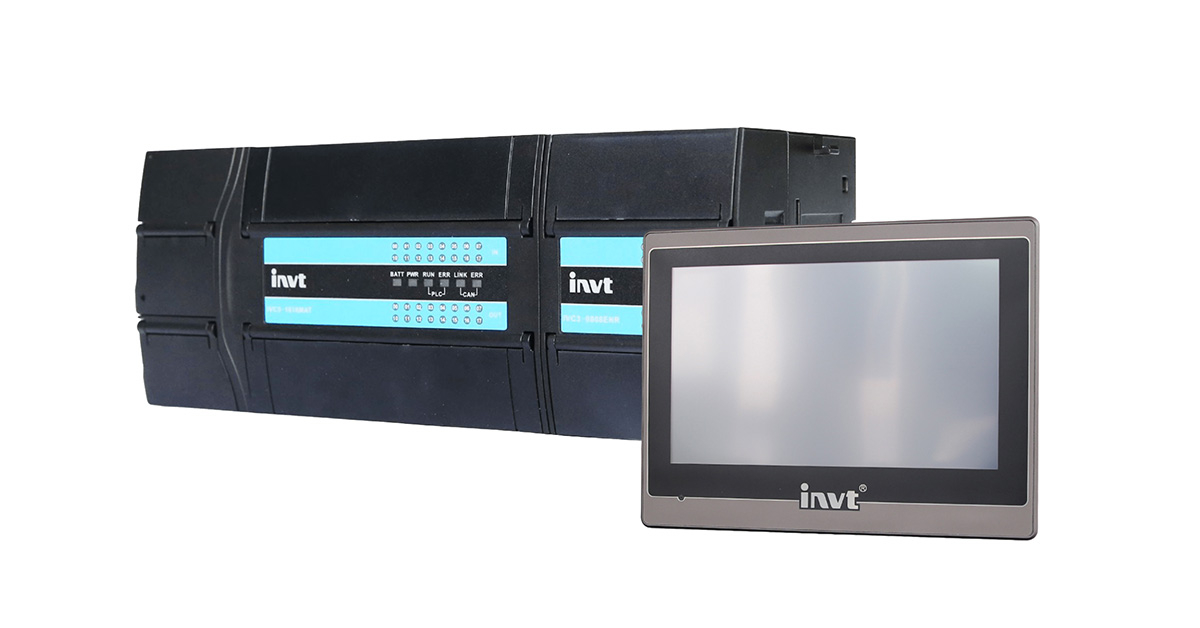

7. Kết nối HMI với PLC INVT
INVT là một thương hiệu đang phát triển mạnh mẽ. Các dòng PLC phổ biến của INVT bao gồm IVC series (IVC1, IVC1L, IVC2, IVC3) và VS series. Dòng HMI phổ biến là VK series và VS series. Phần mềm lập trình cho PLC là AutoStation (cho các dòng IVC cũ hơn) và các phần mềm mới hơn cho các dòng PLC mới. Đối với HMI, StudioView được sử dụng cho các dòng VK, VS.
Các cổng và giao thức kết nối thường dùng của INVT chủ yếu là kết nối nối tiếp (RS232/RS485) hỗ trợ Modbus RTU (cả Master và Slave). Một số dòng PLC và HMI cao cấp hơn có cổng Ethernet hỗ trợ Modbus TCP. Một số dòng PLC INVT cũng hỗ trợ CANopen.
Lưu ý khi làm việc với INVT là kết nối HMI INVT với PLC INVT qua Modbus RTU hoặc Modbus TCP thường khá đơn giản. Phần mềm StudioView cung cấp giao diện trực quan. Cần chú ý cài đặt địa chỉ Slave ID cho PLC khi dùng Modbus RTU và địa chỉ IP khi dùng Modbus TCP.

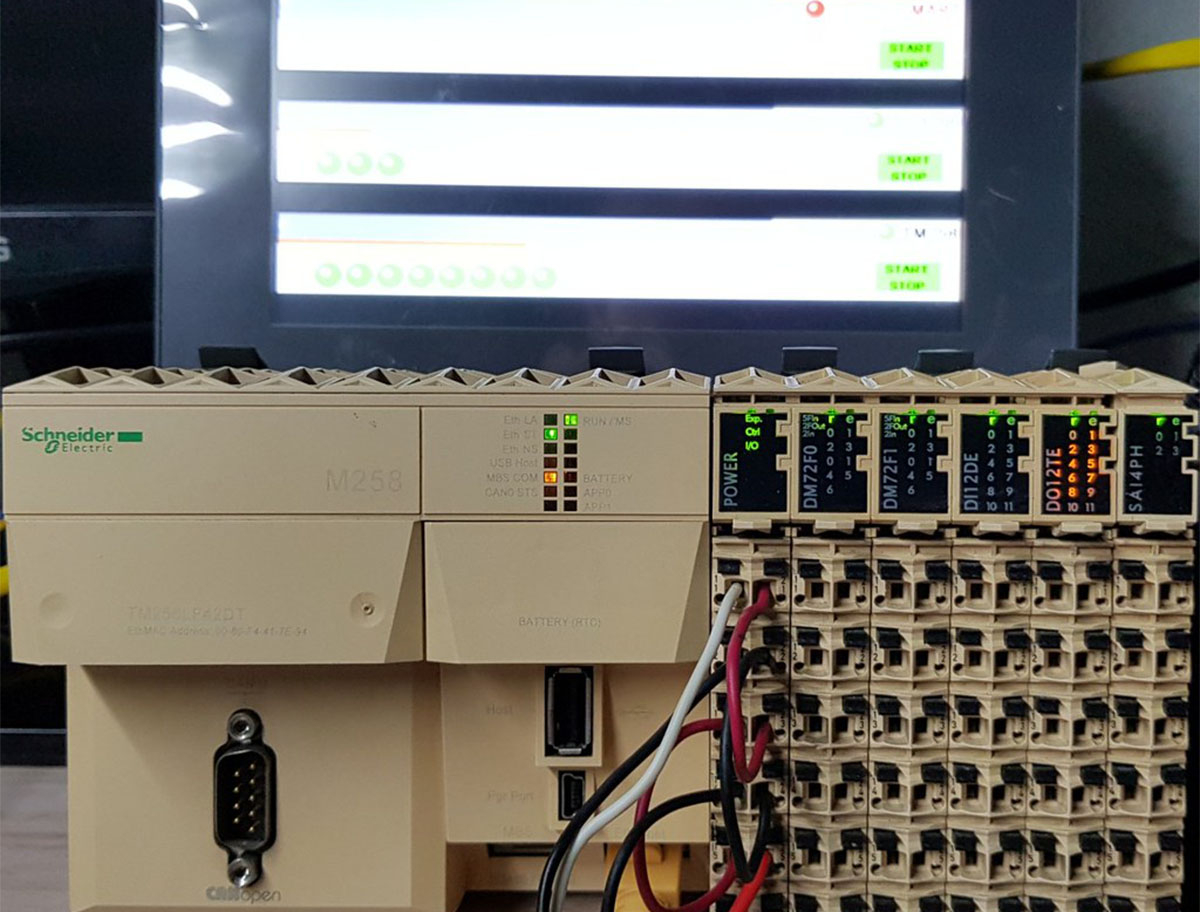

8. Kết nối HMI với PLC Schneider Electric
Schneider Electric cung cấp dải sản phẩm PLC và HMI phong phú. Các dòng PLC phổ biến bao gồm Modicon series (M221, M241, M251, M262, M340, M580), Twido, và Zelio Logic. Dòng HMI phổ biến là Magelis series (Harmony STO/STU, Harmony GTO/GTU/GK, Harmony SCU, Harmony Industrial PC).
Phần mềm lập trình cho PLC gồm EcoStruxure Machine Expert (cho Modicon M2xx), EcoStruxure Control Expert (cho Modicon M340/M580), TwidoSoft/TwidoSuite (cho Twido), và Zelio Soft (cho Zelio Logic). Đối với HMI, Vijeo Designer và EcoStruxure Operator Terminal Expert được sử dụng.
Các cổng và giao thức kết nối thường dùng của Schneider là kết nối nối tiếp (RS232/RS485) hỗ trợ Modbus RTU/ASCII (Schneider là cha đẻ của Modbus) và SoMachine protocol. Kết nối Ethernet hỗ trợ Modbus TCP, EtherNet/IP, và Profinet (một số dòng). Nhiều dòng PLC Modicon M2xx cũng có tích hợp CANopen.
Lưu ý khi làm việc với Schneider Electric là hãng này rất mạnh về Modbus. Phần mềm EcoStruxure Machine Expert và Vijeo Designer cung cấp môi trường phát triển mạnh mẽ. Một số PLC Modicon hỗ trợ web server tích hợp. Cần xem xét kỹ các cổng giao tiếp được tích hợp sẵn hoặc các module mở rộng cần thiết.
Ngoài các hãng trên, còn nhiều hãng PLC/HMI khác như Delta (DOPSoft cho HMI, ISPSoft cho PLC), Omron (CX-One cho PLC và HMI), Rockwell Automation (FactoryTalk View cho HMI, Studio 5000 cho PLC Allen-Bradley), Keyence, Panasonic… Mỗi hãng đều có những điểm mạnh và giải pháp riêng.
Việc lựa chọn HMI và PLC từ cùng một nhà sản xuất thường mang lại lợi thế về tính tương thích và dễ dàng cấu hình. Tuy nhiên, trong nhiều trường hợp, việc kết nối HMI của một hãng với PLC của hãng khác là hoàn toàn khả thi, miễn là cả hai đều hỗ trợ một giao thức truyền thông chung (ví dụ Modbus). Khi đó, cần nghiên cứu kỹ tài liệu của PLC và HMI để đảm bảo cấu hình chính xác.
