Cài đặt biến tần INVT GD200A chính xác là bước khởi đầu quan trọng giúp hệ thống máy móc vận hành trơn tru, nâng cao hiệu suất sản xuất và tối ưu hóa chi phí năng lượng cho doanh nghiệp của bạn. Tại Thanh Thiên Phú, chúng tôi hiểu rằng việc làm chủ công nghệ điều khiển động cơ không chỉ dừng lại ở việc đấu nối dây dẫn mà còn nằm ở kỹ năng thiết lập thông số kỹ thuật sao cho phù hợp nhất với yêu cầu thực tế của từng ứng dụng công nghiệp.
Việc nắm vững quy trình thiết lập biến tần INVT GD200A sẽ mang lại sự chủ động tuyệt đối cho các kỹ sư điện và nhà quản lý kỹ thuật trong việc kiểm soát dây chuyền sản xuất, đảm bảo an toàn lao động và gia tăng tuổi thọ thiết bị.
1. Chuẩn bị trước khi cài đặt INVT GD200A
Công tác chuẩn bị kỹ lưỡng đóng vai trò tiên quyết trong việc đảm bảo quá trình cài đặt biến tần diễn ra thuận lợi, an toàn và đạt hiệu quả cao nhất. Trước khi bắt tay vào bất kỳ thao tác kỹ thuật nào, các kỹ sư và kỹ thuật viên cần trang bị đầy đủ kiến thức về thiết bị cũng như các dụng cụ hỗ trợ cần thiết. Thanh Thiên Phú luôn khuyến nghị khách hàng dành thời gian nghiên cứu kỹ tài liệu hướng dẫn sử dụng đi kèm thiết bị hoặc tham khảo các nguồn thông tin chính thống để nắm rõ các đặc tính kỹ thuật của dòng GD200A. Đây là dòng biến tần đa năng thế hệ mới, được thiết kế với nhiều tính năng ưu việt, do đó việc hiểu rõ cấu trúc và nguyên lý hoạt động của nó sẽ giúp bạn khai thác tối đa sức mạnh công nghệ mà INVT mang lại.

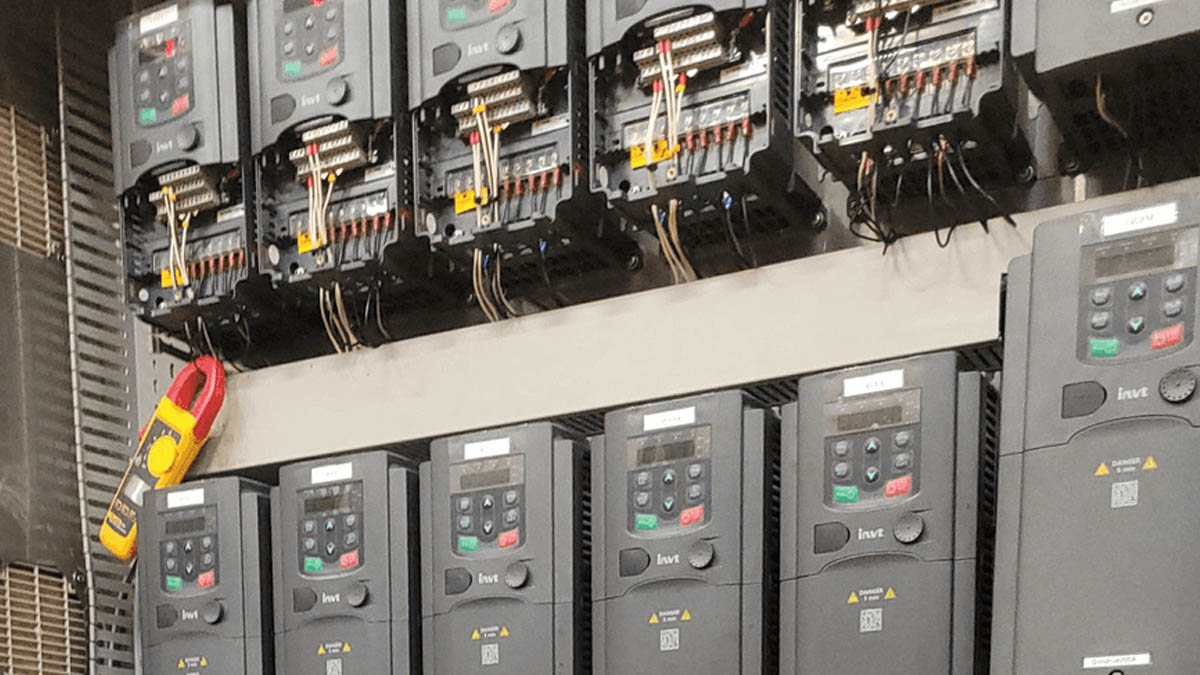

Yếu tố đầu tiên cần xem xét là môi trường lắp đặt. Biến tần là thiết bị điện tử công suất, rất nhạy cảm với nhiệt độ, độ ẩm và bụi bẩn. Bạn cần đảm bảo vị trí lắp đặt thông thoáng, nhiệt độ môi trường xung quanh nằm trong ngưỡng cho phép, thường là từ âm mười độ C đến bốn mươi độ C. Nếu nhiệt độ môi trường cao hơn, cần có các biện pháp tản nhiệt bổ sung như quạt hút hoặc hệ thống điều hòa tủ điện để đảm bảo tuổi thọ của các linh kiện bán dẫn bên trong. Độ ẩm cũng là một yếu tố quan trọng, cần giữ độ ẩm dưới chín mươi phần trăm và không được để xảy ra tình trạng đọng sương, vì nước ngưng tụ có thể gây ra các sự cố chập cháy bo mạch điều khiển nghiêm trọng. Đối với các nhà máy có nhiều bụi dẫn điện như bụi than, bụi kim loại hoặc bụi sợi dệt may, việc sử dụng tủ điện có cấp bảo vệ IP cao là điều bắt buộc để ngăn chặn bụi xâm nhập vào bên trong thiết bị.
Tiếp theo là việc chuẩn bị đầy đủ các dụng cụ đồ nghề chuyên dụng. Một bộ dụng cụ tiêu chuẩn bao gồm tua vít các kích cỡ để vặn chặt các ốc vít tại cầu đấu, kìm tuốt dây, kìm bấm cốt để đảm bảo các đầu nối dây điện chắc chắn và thẩm mỹ. Thiết bị đo lường là vật bất ly thân của người kỹ sư điện, trong đó đồng hồ vạn năng và ampe kìm là hai công cụ không thể thiếu. Đồng hồ vạn năng giúp bạn kiểm tra điện áp nguồn cấp, đảm bảo điện áp đầu vào nằm trong dải cho phép của biến tần, tránh tình trạng quá áp hoặc thấp áp gây hư hỏng thiết bị ngay khi cấp nguồn. Ampe kìm sẽ hỗ trợ đắc lực trong quá trình vận hành thử tải, giúp giám sát dòng điện động cơ và so sánh với dòng định mức để đánh giá tình trạng hoạt động của hệ thống. Ngoài ra, máy hiện sóng cũng là một công cụ hữu ích nếu bạn cần phân tích chuyên sâu về chất lượng điện năng hoặc sóng hài, tuy nhiên với các ứng dụng cơ bản thì đồng hồ vạn năng chất lượng tốt là đủ đáp ứng yêu cầu.
Một bước không thể bỏ qua là kiểm tra thông số động cơ. Bạn cần ghi lại chính xác các thông tin trên nhãn mác của động cơ bao gồm công suất định mức, điện áp định mức, dòng điện định mức, tần số định mức và tốc độ quay định mức. Những dữ liệu này là nền tảng cốt lõi để nhập vào biến tần trong quá trình cài đặt, giúp biến tần nhận dạng và điều khiển động cơ một cách chính xác nhất. Việc sai lệch thông số giữa động cơ và biến tần có thể dẫn đến hiện tượng động cơ hoạt động không êm ái, rung lắc, phát nóng hoặc thậm chí không thể khởi động được. Đối với các hệ thống cũ cần nâng cấp, việc kiểm tra tình trạng cách điện của động cơ bằng megomet cũng là một thao tác cần thiết để đảm bảo an toàn tuyệt đối trước khi kết nối với biến tần mới.
Phần mềm và tài liệu kỹ thuật cũng là những công cụ hỗ trợ đắc lực. Thanh Thiên Phú khuyên bạn nên tải sẵn hướng dẫn sử dụng phiên bản tiếng Việt hoặc tiếng Anh mới nhất từ trang chủ của hãng hoặc từ website thanhthienphu.vn của chúng tôi. Việc có sẵn tài liệu tra cứu mã lỗi và sơ đồ đấu dây sẽ giúp bạn xử lý nhanh chóng các tình huống phát sinh. Nếu ứng dụng yêu cầu giám sát và điều khiển qua máy tính, hãy chuẩn bị cáp kết nối và phần mềm cấu hình chuyên dụng của INVT như INVT Workshop để thuận tiện cho việc sao chép tham số và giám sát đồ thị hoạt động. Sự chuẩn bị chu đáo về cả phần cứng lẫn phần mềm sẽ giúp bạn tự tin làm chủ thiết bị và tiết kiệm đáng kể thời gian trong quá trình triển khai dự án.
Việc lựa chọn các thiết bị đóng cắt và bảo vệ phía trước biến tần như Aptomat (MCCB) và Khởi động từ (Contactor) cũng cần được tính toán kỹ lưỡng. Aptomat phải có dòng định mức phù hợp để bảo vệ quá tải và ngắn mạch cho toàn bộ hệ thống. Contactor được lắp đặt để đóng cắt nguồn cấp cho biến tần, tuy nhiên cần lưu ý không sử dụng Contactor để điều khiển chạy dừng biến tần thường xuyên, vì điều này có thể làm giảm tuổi thọ của tụ điện nạp và mạch sạc bên trong. Thay vào đó, hãy sử dụng các chân lệnh điều khiển trên cầu đấu của biến tần để thực hiện chức năng chạy dừng, vừa đảm bảo độ bền cho thiết bị vừa đáp ứng tốc độ đáp ứng nhanh của hệ thống tự động hóa. Cuộn kháng đầu vào AC hoặc cuộn kháng một chiều DC cũng là những phụ kiện nên cân nhắc lắp đặt để cải thiện hệ số công suất và giảm thiểu sóng hài ảnh hưởng đến lưới điện chung của nhà máy.
2. Hướng dẫn đấu dây biến tần INVT GD200A
Quá trình đấu nối dây dẫn cho biến tần INVT GD200A đòi hỏi sự tỉ mỉ và tuân thủ nghiêm ngặt các quy tắc an toàn điện cũng như khuyến cáo của nhà sản xuất. Một hệ thống dây dẫn được đấu nối khoa học, chắc chắn và đúng kỹ thuật không chỉ đảm bảo thiết bị hoạt động ổn định mà còn giảm thiểu tối đa các nhiễu loạn điện từ, vốn là nguyên nhân gây ra nhiều sự cố khó lường trong môi trường công nghiệp. Thanh Thiên Phú sẽ hướng dẫn bạn chi tiết quy trình này dựa trên kinh nghiệm thực chiến tại nhiều dự án lớn. Sơ đồ đấu dây tổng quát của biến tần bao gồm hai phần chính là mạch động lực và mạch điều khiển, mỗi phần đều có những lưu ý riêng biệt cần phải nắm vững.
Đối với mạch động lực, việc xác định đúng các cực đấu nối là vô cùng quan trọng để tránh gây nổ thiết bị. Nguồn điện lưới ba pha sẽ được kết nối vào các chân R, S, T của biến tần. Bạn cần tuyệt đối lưu ý không được đấu nhầm nguồn điện vào các chân U, V, W vì đây là các chân ngõ ra cấp cho động cơ. Việc đấu nhầm nguồn vào ngõ ra sẽ gây ra ngắn mạch trực tiếp các linh kiện công suất IGBT bên trong, dẫn đến hư hỏng hoàn toàn biến tần ngay khi đóng điện. Các chân U, V, W sẽ được nối đến ba pha của động cơ không đồng bộ. Trong quá trình đấu dây động lực, cần sử dụng đầu cốt (cos) phù hợp với tiết diện dây dẫn và vặn chặt ốc vít với lực xiết vừa đủ để đảm bảo tiếp xúc điện tốt nhất, tránh hiện tượng mô ve sinh nhiệt gây cháy rụi cầu đấu sau một thời gian vận hành. Dây tiếp địa PE cần được nối đất một cách chắc chắn để đảm bảo an toàn cho người vận hành và giúp thoát nhiễu cho biến tần, đây là yêu cầu bắt buộc trong tiêu chuẩn an toàn điện công nghiệp.
Về phần mạch điều khiển, các tín hiệu điều khiển thường có dòng điện và điện áp nhỏ, do đó rất dễ bị ảnh hưởng bởi nhiễu điện từ phát ra từ mạch động lực hoặc các thiết bị lân cận. Để hạn chế tối đa vấn đề này, dây cáp tín hiệu điều khiển cần sử dụng loại dây có bọc giáp chống nhiễu (shielded cable) và đi tách biệt với máng cáp động lực. Khoảng cách tối thiểu giữa dây tín hiệu và dây động lực nên là hai mươi đến ba mươi cm và nếu bắt buộc phải đi cắt chéo nhau thì nên bố trí vuông góc chín mươi độ. Các chân điều khiển quan trọng bao gồm chân kích chạy (S1, S2,…), chân chung (COM), chân đầu vào analog (AI1, AI2, AI3) và chân đầu ra analog (AO). Tùy thuộc vào phương thức điều khiển mong muốn là chạy bằng nút nhấn ngoài, chạy bằng truyền thông hay chạy bằng chiết áp mà bạn sẽ đấu nối vào các chân tương ứng theo sơ đồ trong tài liệu kỹ thuật.
Cụ thể hơn về các chân điều khiển số (Digital Input), biến tần INVT GD200A hỗ trợ cả hai chế độ kích là NPN (kích âm) và PNP (kích dương) thông qua việc đảo cầu nối Jumper trên bo mạch điều khiển. Chế độ mặc định thường là NPN, nghĩa là bạn sẽ kích hoạt các chân S1, S2 bằng cách nối chúng với chân COM (0V). Nếu hệ thống điều khiển của bạn (như PLC) sử dụng đầu ra dạng PNP (24V), bạn cần chuyển Jumper sang vị trí PNP và nối chân chung của PLC với chân COM của biến tần. Việc xác định đúng loại logic điều khiển này rất quan trọng để đảm bảo biến tần nhận được tín hiệu lệnh chính xác từ bộ điều khiển trung tâm. Chân S1 thường được mặc định là chạy thuận (Forward), chân S2 là chạy nghịch (Reverse), tuy nhiên bạn hoàn toàn có thể lập trình lại chức năng cho các chân này trong nhóm thông số P05 tùy theo nhu cầu sử dụng thực tế.
Đối với các ứng dụng cần điều chỉnh tốc độ vô cấp, việc đấu nối chiết áp hoặc tín hiệu analog từ cảm biến là bước không thể thiếu. Chân AI1 thường nhận tín hiệu điện áp từ 0 đến 10V, phù hợp cho việc đấu nối chiết áp ngoài để chỉnh tốc độ bằng tay. Chân AI2 và AI3 có thể cấu hình nhận tín hiệu dòng điện 4 đến 20mA hoặc điện áp 0 đến 10V thông qua các Jumper cài đặt trên bo mạch. Khi đấu nối tín hiệu analog dòng điện 4 đến 20mA từ các cảm biến áp suất hay lưu lượng, cần chú ý đúng cực tính và sử dụng điện trở sun (shunt resistor) nếu cần thiết theo hướng dẫn của nhà sản xuất cảm biến. Tín hiệu analog rất nhạy cảm, do đó việc sử dụng dây chống nhiễu và nối đất một đầu của lớp giáp chống nhiễu là kỹ thuật bắt buộc để tín hiệu luôn ổn định và chính xác, giúp hệ thống điều khiển PID hoạt động mượt mà.
Ngoài ra, biến tần INVT GD200A còn tích hợp sẵn cổng truyền thông RS485 hỗ trợ giao thức Modbus RTU, cho phép kết nối mạng với PLC, HMI hoặc máy tính để giám sát và điều khiển từ xa. Hai chân đấu nối cho truyền thông là 485+ và 485-. Khi kết nối nhiều biến tần trong một mạng RS485, cần sử dụng dây cáp xoắn đôi chống nhiễu chuyên dụng và đấu nối theo kiểu daisy-chain (nối tiếp nhau) để đảm bảo chất lượng tín hiệu truyền dẫn. Ở biến tần cuối cùng của mạng, cần gạt công tắc điện trở đầu cuối để khử nhiễu phản xạ trên đường truyền. Việc ứng dụng truyền thông giúp giảm thiểu đáng kể lượng dây dẫn điều khiển, đồng thời cung cấp khả năng thu thập dữ liệu vận hành chi tiết, phục vụ cho công tác quản lý năng lượng và bảo trì dự đoán trong các nhà máy thông minh hiện đại.
Tại Thanh Thiên Phú, đội ngũ kỹ thuật của chúng tôi luôn sẵn sàng hỗ trợ khách hàng kiểm tra sơ đồ đấu dây trước khi cấp điện thông qua các kênh tư vấn trực tuyến. Chúng tôi hiểu rằng một sai sót nhỏ trong đấu nối cũng có thể dẫn đến hậu quả lớn, do đó việc cẩn trọng và tuân thủ quy trình là yếu tố then chốt. Sau khi hoàn tất đấu nối, hãy dành thời gian kiểm tra lại toàn bộ các điểm tiếp xúc, đảm bảo không có dây thừa, vụn đồng hay vật lạ rơi vào bên trong biến tần. Một hệ thống dây dẫn gọn gàng, được đánh số rõ ràng không chỉ thể hiện sự chuyên nghiệp mà còn giúp ích rất nhiều cho công tác bảo trì, sửa chữa sau này.
3. Hướng dẫn cài đặt thông số INVT GD200A cơ bản
Sau khi hoàn tất phần đấu nối phần cứng, bước tiếp theo mang tính quyết định đến khả năng vận hành của hệ thống chính là cài đặt thông số phần mềm. Biến tần INVT GD200A sở hữu một hệ thống tham số đồ sộ với hàng nghìn chức năng khác nhau, đáp ứng đa dạng các yêu cầu điều khiển từ đơn giản như bơm quạt đến phức tạp như máy kéo, máy nén khí. Tuy nhiên, đối với phần lớn các ứng dụng thông thường, bạn chỉ cần quan tâm và thiết lập chính xác một số nhóm thông số cơ bản. Thanh Thiên Phú sẽ hướng dẫn bạn cách tiếp cận và cài đặt các nhóm thông số này một cách logic và dễ hiểu nhất, giúp bạn nhanh chóng đưa thiết bị vào hoạt động.
Việc đầu tiên cần thực hiện khi bắt đầu cài đặt là khôi phục cài đặt gốc (Factory Reset) nếu biến tần đã qua sử dụng hoặc bị cài đặt lộn xộn trước đó. Thao tác này giúp đưa toàn bộ thông số về trạng thái mặc định của nhà sản xuất, loại bỏ các cài đặt sai lệch tiềm ẩn. Thông số để thực hiện việc này thường nằm trong nhóm P00.18, bằng cách đặt giá trị bằng 1, biến tần sẽ xóa sạch các cài đặt cũ và trở về trạng thái nguyên bản. Sau khi reset, bạn sẽ bắt đầu cài đặt nhóm thông số động cơ, đây là bước quan trọng nhất để biến tần hiểu được đối tượng mà nó đang điều khiển. Các thông số này nằm trong nhóm P02, bao gồm công suất (P02.01), điện áp (P02.02), dòng điện (P02.03), tần số (P02.04) và tốc độ quay (P02.05). Hãy nhìn vào nhãn động cơ và nhập chính xác các giá trị này vào biến tần. Sau khi nhập xong, nên thực hiện chức năng dò thông số tự động (Auto-tuning) để biến tần đo đạc chính xác điện trở và điện cảm của cuộn dây động cơ, từ đó tối ưu hóa thuật toán điều khiển vector, giúp động cơ hoạt động êm ái và tiết kiệm điện năng hơn.
Tiếp theo là lựa chọn lệnh chạy (Run Command Channel). Bạn cần xác định xem mình muốn điều khiển biến tần chạy dừng bằng bàn phím (Keypad), bằng cầu đấu dây bên ngoài (Terminal) hay bằng truyền thông (Communication). Thông số P00.01 sẽ quyết định điều này. Nếu chọn giá trị 0, bạn sẽ nhấn nút Run/Stop trên bàn phím. Nếu chọn giá trị 1, bạn sẽ sử dụng công tắc hoặc nút nhấn nối vào chân S1, S2. Nếu chọn giá trị 2, lệnh chạy sẽ được gửi từ PLC qua cổng RS485. Đối với môi trường công nghiệp, chế độ điều khiển qua cầu đấu (Terminal) là phổ biến nhất vì tính tiện lợi và an toàn cho người vận hành. Tương tự như lệnh chạy, bạn cũng cần chọn nguồn đặt tần số (Frequency Source) thông qua thông số P00.06 và P00.07. Bạn có thể chọn chỉnh tốc độ bằng biến trở trên bàn phím, biến trở ngoài (AI1), tín hiệu analog 4-20mA (AI2), hoặc cài đặt đa cấp tốc độ. Sự linh hoạt trong việc lựa chọn nguồn lệnh chạy và nguồn đặt tần số chính là điểm mạnh giúp GD200A thích nghi với mọi dây chuyền sản xuất.
Thời gian tăng tốc (Acceleration Time) và thời gian giảm tốc (Deceleration Time) là hai thông số ảnh hưởng trực tiếp đến độ êm dịu của quá trình khởi động và dừng máy. Thông số P00.11 quy định thời gian để biến tần tăng tốc từ 0Hz lên tần số cực đại, và P00.12 quy định thời gian giảm tốc từ tần số cực đại về 0Hz. Việc cài đặt thời gian này phụ thuộc vào quán tính của tải. Đối với các tải có quán tính lớn như quạt ly tâm công nghiệp hay bánh đà, cần cài đặt thời gian tăng giảm tốc dài (ví dụ 30 đến 60 giây hoặc hơn) để tránh dòng khởi động quá cao gây báo lỗi quá dòng (Over Current) hoặc điện áp hãm quá lớn gây lỗi quá áp (Over Voltage). Ngược lại, đối với các ứng dụng cần đáp ứng nhanh như máy đóng gói, máy cắt, thời gian này có thể cài đặt ngắn lại. Tuy nhiên, cần lưu ý việc giảm thời gian quá ngắn có thể gây sốc cơ khí cho hệ thống truyền động.
Bảng dưới đây tóm tắt các chức năng và mã thông số cơ bản cần thiết lập cho một ứng dụng chạy dừng bằng công tắc ngoài và chỉnh tốc độ bằng biến trở ngoài:
| Mã thông số | Tên chức năng | Giá trị cài đặt | Mô tả ý nghĩa |
| P00.18 | Khôi phục mặc định | 1 | Đưa biến tần về trạng thái xuất xưởng |
| P00.01 | Lệnh chạy | 1 | Chạy bằng công tắc ngoài (Terminal) |
| P00.06 | Nguồn tần số A | 2 | Chỉnh tốc độ bằng tín hiệu Analog AI1 |
| P00.11 | Thời gian tăng tốc | Tùy chỉnh (s) | Thời gian từ 0Hz đến tần số Max |
| P00.12 | Thời gian giảm tốc | Tùy chỉnh (s) | Thời gian từ tần số Max về 0Hz |
| P02.01 – P02.05 | Thông số động cơ | Theo nhãn motor | Nhập đúng công suất, V, A, Hz, RPM |
| P05.01 | Chức năng chân S1 | 1 | Chạy thuận (Forward) |
| P06.01 | Chế độ bảo vệ | Tùy chỉnh | Cài đặt các mức bảo vệ quá tải, mất pha |
Ngoài các thông số cơ bản trên, biến tần GD200A còn cung cấp chế độ điều khiển PID tích hợp sẵn, cực kỳ hữu ích cho các ứng dụng bơm ổn định áp suất hoặc quạt ổn định lưu lượng. Để kích hoạt chế độ này, bạn cần vào nhóm P09 để cài đặt nguồn phản hồi PID (thường là AI2 nhận tín hiệu từ cảm biến áp suất), nguồn đặt điểm setpoint và các thông số khuếch đại P, tích phân I và vi phân D. Việc tinh chỉnh PID đòi hỏi sự kiên nhẫn và kinh nghiệm thực tế để hệ thống đạt được độ ổn định mong muốn, không bị dao động hoặc đáp ứng quá chậm. Thanh Thiên Phú luôn sẵn sàng chia sẻ các bộ thông số mẫu cho các ứng dụng phổ biến như bơm cấp nước tòa nhà, quạt hút lò hơi để khách hàng tham khảo và áp dụng nhanh chóng.
Chức năng bảo vệ động cơ cũng cần được quan tâm đúng mức. Biến tần GD200A có khả năng bảo vệ động cơ khỏi tình trạng quá tải nhiệt, mất pha đầu vào/đầu ra, ngắn mạch đất… Bạn nên kiểm tra và cài đặt mức bảo vệ quá tải (Motor Overload Protection) trong nhóm P02 cho phù hợp với đặc tính tải. Ví dụ, với tải bơm quạt (biến tần chọn chế độ tải P), khả năng chịu quá tải thường thấp hơn so với tải nặng (chế độ tải G). Việc cài đặt đúng chế độ tải G hoặc P (thông qua thông số P00.00) sẽ giúp biến tần tối ưu hóa khả năng cung cấp dòng điện và bảo vệ động cơ tốt hơn. Tính năng này giúp doanh nghiệp tiết kiệm chi phí sửa chữa động cơ và giảm thiểu thời gian dừng máy không mong muốn.
Cuối cùng, hãy tận dụng tính năng khóa bàn phím (Password Protection) để ngăn chặn người không có phận sự thay đổi các thông số đã cài đặt. Việc đặt mật khẩu quản trị (User Password) trong nhóm P07.00 sẽ giúp bảo vệ thành quả cài đặt của bạn, đảm bảo hệ thống hoạt động ổn định lâu dài theo đúng kịch bản đã thiết lập. Kỹ sư của Thanh Thiên Phú luôn khuyến khích khách hàng ghi chép lại bảng thông số sau khi cài đặt hoàn chỉnh và lưu trữ cẩn thận để phục vụ cho công tác bảo trì hoặc thay thế thiết bị sau này. Một hệ thống quản lý dữ liệu tốt sẽ là chìa khóa cho sự vận hành chuyên nghiệp và hiệu quả.
4. Kiểm tra và vận hành thử biến tần INVT GD200A
Giai đoạn kiểm tra và vận hành thử (Commissioning) là bước chuyển tiếp quan trọng từ việc cài đặt tĩnh sang vận hành động, nơi mọi tính toán và thiết lập trước đó được kiểm chứng trên thực tế. Đây là lúc người kỹ sư cảm nhận rõ rệt nhất thành quả công việc của mình khi thấy cỗ máy khổng lồ bắt đầu chuyển động nhịp nhàng theo ý muốn. Quy trình này cần được thực hiện tuần tự, cẩn trọng từ chế độ không tải đến có tải để đảm bảo an toàn tuyệt đối cho cả người và thiết bị. Thanh Thiên Phú luôn tuân thủ quy trình kiểm tra ba bước: kiểm tra nguội, vận hành không tải và vận hành có tải định mức để bàn giao hệ thống hoàn hảo nhất cho khách hàng.
Bước đầu tiên là kiểm tra nguội, tức là kiểm tra lại toàn bộ hệ thống khi chưa cấp nguồn lực. Hãy sử dụng đồng hồ vạn năng để đo kiểm tra thông mạch, đảm bảo không có sự chạm chập giữa các pha nguồn đầu vào R, S, T và các pha ngõ ra U, V, W, cũng như không có sự chạm vỏ (chạm đất) của bất kỳ dây dẫn nào. Kiểm tra kỹ lưỡng lại độ chắc chắn của các đầu nối dây, các vị trí cầu đấu xem có bị lỏng lẻo hay không. Đảm bảo rằng không còn dụng cụ, ốc vít hay vật liệu thừa nào bị bỏ quên bên trong tủ điện. Việc kiểm tra nguội kỹ càng sẽ giúp loại trừ các rủi ro ngắn mạch nghiêm trọng ngay từ đầu, bảo vệ biến tần khỏi những hư hỏng đáng tiếc có thể xảy ra ngay giây phút đầu tiên cấp điện.
Sau khi đảm bảo an toàn về mặt đấu nối, tiến hành cấp nguồn cho biến tần và thực hiện vận hành không tải (tách động cơ ra khỏi tải cơ khí nếu có thể, hoặc chạy ở chế độ tần số thấp nếu không thể tách tải). Khi cấp nguồn, quan sát màn hình bàn phím xem có hiển thị bình thường không, quạt tản nhiệt của biến tần có quay không. Nếu màn hình hiển thị mã lỗi ngay khi cấp nguồn, cần tra cứu tài liệu để xử lý trước. Nếu mọi thứ bình thường, hãy thử điều khiển chạy biến tần ở tần số thấp, khoảng 5Hz đến 10Hz. Quan sát chiều quay của động cơ xem có đúng chiều mong muốn hay không. Nếu ngược chiều, chỉ cần tắt nguồn, đợi đèn xả tụ tắt hẳn và đảo vị trí hai trong ba dây pha đầu ra U, V, W hoặc đơn giản là thay đổi thông số chiều quay trên biến tần (nhóm P00.13). Lắng nghe tiếng động cơ xem có êm không, có tiếng rít lạ hay rung động bất thường nào không. Ở bước này, bạn cũng nên kiểm tra xem các lệnh điều khiển từ nút nhấn ngoài hoặc biến trở có tác động đúng như đã cài đặt hay không.
Khi quá trình chạy không tải diễn ra suôn sẻ, chúng ta sẽ tiến tới bước vận hành có tải. Đây là lúc hệ thống chịu áp lực thực tế. Tăng dần tần số lên mức vận hành định mức và quan sát dòng điện hiển thị trên bàn phím biến tần hoặc đo bằng ampe kìm. Dòng điện hoạt động phải nằm trong giới hạn định mức của động cơ và biến tần. Nếu dòng điện tăng cao bất thường hoặc biến tần báo lỗi quá dòng (OL1, OC1), cần dừng máy ngay lập tức để kiểm tra lại phần cơ khí xem có bị kẹt, bị bó hay tải quá nặng so với công suất thiết kế hay không. Trong quá trình này, hãy theo dõi nhiệt độ của động cơ và biến tần. Một hệ thống hoạt động tốt sẽ có mức tăng nhiệt ổn định, không quá nóng. Chức năng giám sát thời gian thực của GD200A cho phép bạn xem điện áp DC bus, điện áp đầu ra, và trạng thái các chân I/O, giúp bạn có cái nhìn toàn diện về tình trạng sức khỏe của hệ thống.
Đối với các ứng dụng yêu cầu độ chính xác cao hoặc đáp ứng động nhanh, quá trình vận hành thử còn bao gồm việc tinh chỉnh các thông số chuyên sâu. Ví dụ, nếu động cơ bị rung khi tăng tốc, có thể cần điều chỉnh lại thời gian tăng tốc hoặc giảm hệ số khuếch đại của vòng lặp tốc độ. Nếu động cơ không đủ momen để khởi động tải nặng, bạn có thể cần kích hoạt chế độ nâng momen (Torque Boost) hoặc chuyển sang chế độ điều khiển vector vòng hở (SVC) để đạt momen khởi động cao ở tần số thấp. Việc tinh chỉnh này đòi hỏi sự nhạy bén và kinh nghiệm của người kỹ thuật viên để tìm ra điểm làm việc tối ưu nhất cho hệ thống, cân bằng giữa hiệu suất, độ ổn định và mức tiêu thụ năng lượng.
Kết thúc quá trình vận hành thử, hãy cho hệ thống chạy ổn định trong một khoảng thời gian dài (vài giờ hoặc một ca sản xuất) để kiểm chứng độ bền bỉ và ổn định nhiệt. Ghi lại các thông số vận hành thực tế như dòng điện, tần số, nhiệt độ vào nhật ký vận hành để làm cơ sở dữ liệu so sánh cho các lần bảo trì sau này. Sự hài lòng khi nhìn thấy dây chuyền sản xuất hoạt động nhịp nhàng, sản phẩm ra đời liên tục chính là phần thưởng xứng đáng cho những nỗ lực cài đặt và hiệu chỉnh của bạn. Và đừng quên, nếu có bất kỳ hiện tượng lạ nào xảy ra mà bạn chưa giải thích được, đội ngũ hỗ trợ kỹ thuật của Thanh Thiên Phú luôn túc trực để cùng bạn tháo gỡ vấn đề.
5. Lưu ý tránh những lỗi phổ biến khi thiết lập INVT GD200A
Trong quá trình hỗ trợ kỹ thuật cho hàng nghìn khách hàng trên khắp cả nước, Thanh Thiên Phú đã đúc kết được những lỗi phổ biến mà người dùng thường gặp phải khi cài đặt biến tần INVT GD200A. Việc nhận biết và phòng tránh những lỗi này không chỉ giúp bạn tiết kiệm thời gian xử lý sự cố mà còn bảo vệ thiết bị khỏi những hư hỏng không đáng có, đảm bảo dây chuyền sản xuất hoạt động liên tục và hiệu quả. Dưới đây là những “bẫy” kỹ thuật thường gặp và cách khắc phục triệt để.
Lỗi phổ biến nhất thường gặp là cài đặt sai thông số động cơ. Nhiều kỹ thuật viên thường bỏ qua bước nhập thông số từ nhãn động cơ vào nhóm P02 và để mặc định theo thông số của biến tần. Điều này dẫn đến việc biến tần không tính toán đúng mô hình động cơ, gây ra hiện tượng hoạt động kém hiệu quả, dòng điện cao hơn thực tế hoặc bảo vệ quá tải không chính xác. Đặc biệt với chế độ điều khiển vector, việc sai lệch thông số điện trở và điện cảm cuộn dây sẽ làm giảm đáng kể momen xoắn và độ chính xác tốc độ. Giải pháp đơn giản là luôn luôn dành thời gian đọc kỹ nhãn mác động cơ và nhập đầy đủ dữ liệu, sau đó thực hiện quá trình Auto-tuning (dò thông số tĩnh hoặc động) để biến tần tự động nhận diện đặc tính điện từ của động cơ.
Một lỗi khác liên quan đến việc cài đặt thời gian tăng giảm tốc không phù hợp với quán tính tải. Nếu cài đặt thời gian tăng tốc quá ngắn đối với tải có quán tính lớn (như quạt công nghiệp đường kính lớn), biến tần sẽ phải cung cấp dòng điện rất lớn để thắng quán tính, dẫn đến báo lỗi quá dòng (Over Current – OC) hoặc quá tải biến tần (OL2). Ngược lại, nếu thời gian giảm tốc quá ngắn, năng lượng hồi về từ động cơ sẽ làm dâng điện áp DC bus quá cao, gây lỗi quá áp (Over Voltage – OV). Để khắc phục, hãy tăng thời gian tăng giảm tốc lên mức phù hợp, hoặc sử dụng điện trở xả (Braking Resistor) kết hợp với bộ hãm (Braking Unit) để tiêu tán năng lượng thừa đối với các ứng dụng cần dừng nhanh hoặc có tải thế năng.
Vấn đề nhiễu tín hiệu điều khiển cũng là nguyên nhân gây đau đầu cho nhiều kỹ sư. Biểu hiện thường thấy là biến tần tự động chạy dừng loạn xạ, tốc độ trồi sụt không ổn định hoặc màn hình hiển thị nhảy số liên tục. Nguyên nhân chủ yếu do đi dây tín hiệu chung máng với dây động lực, không sử dụng dây chống nhiễu hoặc tiếp địa không đạt chuẩn. Khắc phục bằng cách đi dây riêng biệt, sử dụng cáp xoắn đôi có bọc giáp cho tín hiệu analog và truyền thông RS485, đồng thời nối đất vỏ máy và giáp chống nhiễu đúng kỹ thuật. Việc sử dụng bộ lọc nhiễu đầu vào (Input Filter) và cuộn kháng (AC/DC Reactor) cũng là giải pháp hữu hiệu để cải thiện môi trường điện từ, bảo vệ các thiết bị điện tử nhạy cảm xung quanh.
Cài đặt sai chế độ điều khiển cũng thường xuyên xảy ra. Ví dụ, ứng dụng cần mô-men khởi động lớn như máy ép, máy nghiền nhưng lại để chế độ điều khiển V/F thông thường thay vì chế độ Vector vòng hở (SVC). Điều này khiến động cơ bị “yếu”, dễ bị kẹt tải khi khởi động hoặc khi tải thay đổi đột ngột. Ngược lại, với ứng dụng bơm quạt đơn giản, việc cài đặt chế độ Vector có thể không cần thiết và đôi khi gây khó khăn trong việc dò thông số nếu động cơ quá cũ. Hãy hiểu rõ đặc tính tải của mình để chọn chế độ điều khiển P00.00 phù hợp: chọn 0 (SVC) cho tải nặng cần độ chính xác cao, chọn 2 (V/F) cho các ứng dụng thông thường hoặc khi một biến tần điều khiển nhiều động cơ song song.
Cuối cùng là lỗi chủ quan trong việc bảo trì và vệ sinh thiết bị. Biến tần sau một thời gian hoạt động sẽ tích tụ bụi bẩn vào quạt gió và tấm tản nhiệt, làm giảm khả năng làm mát, dẫn đến lỗi quá nhiệt (OH1, OH2). Đặc biệt trong môi trường độ ẩm cao, bụi bẩn kết hợp với hơi nước sẽ tạo thành lớp dẫn điện gây chập mạch điều khiển. Hãy lên kế hoạch bảo trì định kỳ, thổi bụi, kiểm tra quạt làm mát và siết lại các ốc vít cầu đấu. Một chút quan tâm chăm sóc định kỳ sẽ giúp biến tần “cảm ơn” bạn bằng sự hoạt động bền bỉ trong suốt nhiều năm. Thanh Thiên Phú luôn khuyến nghị khách hàng thực hiện bảo trì ít nhất 6 tháng một lần để đảm bảo hệ thống luôn trong trạng thái sẵn sàng cao nhất.
6. Thanh Thiên Phú cung cấp giải pháp cho biến tần INVT GD200A
Làm chủ quy trình cài đặt biến tần INVT GD200A là chìa khóa mở ra cánh cửa của sự hiệu quả và ổn định trong sản xuất công nghiệp. Khi hệ thống máy móc của bạn vận hành trơn tru, năng suất tăng cao, chi phí năng lượng giảm xuống và thời gian chết được loại bỏ, đó chính là lúc lợi nhuận doanh nghiệp được tối ưu hóa mạnh mẽ nhất. Bạn hoàn toàn có thể tự mình thực hiện các bước cài đặt này với sự hướng dẫn chi tiết mà chúng tôi vừa chia sẻ. Hãy tưởng tượng cảm giác an tâm tuyệt đối khi nhìn hệ thống dây chuyền hoạt động nhịp nhàng, không còn nỗi lo sự cố bất ngờ, không còn cảnh công nhân phải đứng máy chờ sửa chữa. Đó chính là giá trị thực sự của công nghệ tự động hóa khi được áp dụng đúng cách.
Tuy nhiên, thế giới điện tự động luôn ẩn chứa nhiều biến số phức tạp. Nếu bạn đang đối mặt với một ứng dụng đặc thù, cần giải pháp tích hợp hệ thống toàn diện hoặc đơn giản là muốn tìm kiếm một nguồn cung cấp thiết bị chính hãng với dịch vụ hỗ trợ kỹ thuật tận tâm 24/7, Thanh Thiên Phú chính là đối tác tin cậy mà bạn đang tìm kiếm. Chúng tôi không chỉ bán thiết bị, chúng tôi cung cấp giải pháp kỹ thuật tối ưu, giúp biến những thách thức trong sản xuất của bạn trở thành lợi thế cạnh tranh vượt trội. Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi luôn sẵn sàng lắng nghe, tư vấn và đồng hành cùng bạn từ khâu chọn thiết bị, thiết kế giải pháp cho đến cài đặt và bảo trì trọn đời.
Đừng để những lo lắng về kỹ thuật kìm hãm sự phát triển của doanh nghiệp bạn. Hãy hành động ngay hôm nay để nâng cấp hệ thống sản xuất của mình lên một tầm cao mới. Sự thịnh vượng của bạn là niềm tự hào của chúng tôi.
Để nhận được tư vấn chuyên sâu và báo giá tốt nhất cho các dòng biến tần INVT cũng như các thiết bị điện công nghiệp khác, hãy liên hệ ngay với Thanh Thiên Phú qua thông tin dưới đây. Chúng tôi luôn chờ đợi để được phục vụ bạn.
