Cách cài đặt biến tần INVT GD10 là một quy trình quan trọng, đòi hỏi sự chính xác để đảm bảo hệ thống vận hành hiệu quả, ổn định, và an toàn. Việc nắm vững quy trình này giúp các kỹ sư điện, kỹ thuật viên và người quản lý kỹ thuật tối ưu hóa hiệu suất của động cơ, tiết kiệm năng lượng và kéo dài tuổi thọ thiết bị.
Tại thanhthienphu.vn, chúng tôi cung cấp hướng dẫn toàn diện và hỗ trợ kỹ thuật chuyên nghiệp để bạn tự tin thực hiện việc cài đặt bộ điều khiển tốc độ động cơ này. Bài viết này sẽ đi sâu vào từng bước, cung cấp các lưu ý quan trọng, và chia sẻ những “bí quyết” từ các chuyên gia trong ngành, giúp bạn làm chủ công nghệ điều khiển tốc độ, và nâng cao hiệu quả vận hành hệ thống.
1. Nâng Tầm Hiệu Suất Với Biến Tần INVT GD10

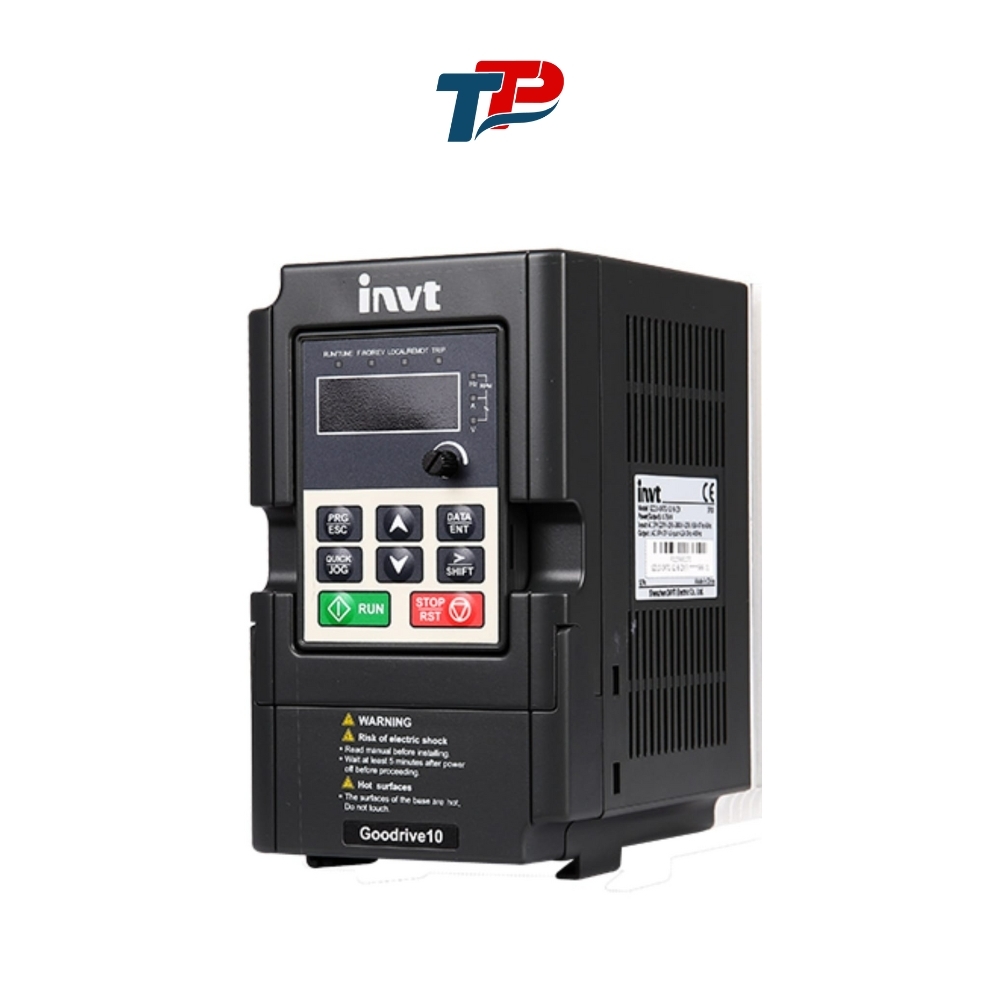

Bạn đang tìm kiếm giải pháp để tối ưu hóa hiệu suất hoạt động của hệ thống máy móc? Bạn muốn giảm thiểu chi phí điện năng và kéo dài tuổi thọ động cơ? Biến tần INVT, đặc biệt là dòng GD10 chính là câu trả lời. Thiết bị này không chỉ giúp bạn điều khiển tốc độ động cơ một cách linh hoạt mà còn mang lại nhiều lợi ích vượt trội khác. Hãy cùng thanhthienphu.vn khám phá cách cài đặt biến tần INVT GD10 để khai thác tối đa tiềm năng của thiết bị này.
INVT GD10 là dòng biến tần đa năng, được ứng dụng rộng rãi trong nhiều lĩnh vực như:
- Sản xuất công nghiệp: Điều khiển bơm, quạt, máy nén khí, băng tải, máy công cụ,…
- Xây dựng: Điều khiển thang máy, hệ thống HVAC, bơm cấp nước,…
- Năng lượng: Điều khiển hệ thống bơm trong nhà máy điện, trạm bơm dầu khí,…
- Tự động hóa: Điều khiển robot, dây chuyền sản xuất tự động,…
2. Ưu Điểm Nổi Bật Của Biến Tần INVT GD10
| Tính Năng | Lợi Ích |
|---|---|
| Thiết kế nhỏ gọn | Tiết kiệm không gian lắp đặt, dễ dàng tích hợp vào tủ điện. |
| Dễ dàng cài đặt | Giao diện trực quan, các thông số được nhóm theo chức năng, giúp người dùng dễ dàng thao tác. |
| Hiệu suất cao | Điều khiển chính xác tốc độ và mô-men xoắn của động cơ, giúp tối ưu hóa hiệu suất hoạt động và tiết kiệm năng lượng. Theo nghiên cứu của Viện Năng lượng (Bộ Công Thương), việc sử dụng biến tần có thể giúp tiết kiệm từ 20-50% điện năng tiêu thụ cho động cơ. |
| Độ bền cao | Linh kiện chất lượng cao, thiết kế chắc chắn, đảm bảo hoạt động ổn định trong môi trường công nghiệp khắc nghiệt. |
| Đa dạng chức năng | Tích hợp nhiều chế độ điều khiển (V/F, vector), chức năng bảo vệ (quá tải, quá áp, quá dòng, mất pha,…), hỗ trợ nhiều giao thức truyền thông (Modbus, Profibus,…). |
| Giá cả hợp lý | Chi phí đầu tư ban đầu thấp, mang lại hiệu quả kinh tế cao. |
3. Hướng Dẫn Chi Tiết Cách Cài Đặt Biến Tần GD10
3.1. Chuẩn Bị Trước Khi Cài Đặt
Trước khi bắt tay vào cài đặt, hãy đảm bảo bạn đã chuẩn bị đầy đủ các yếu tố sau:
Kiểm tra thông tin biến tần và động cơ:
- Biến tần: Kiểm tra model, công suất, điện áp đầu vào/đầu ra, dòng điện định mức,… Thông tin này thường được ghi trên nhãn sản phẩm.
- Động cơ: Xác định công suất, điện áp định mức, dòng điện định mức, tốc độ định mức, kiểu kết nối (sao/tam giác). Thông tin này có thể tìm thấy trên nhãn động cơ hoặc trong tài liệu kỹ thuật.
Ví dụ: Nếu bạn có biến tần INVT GD10-2S2-2.2G (công suất 2.2kW, điện áp đầu vào 1 pha 220V) và động cơ 3 pha 380V, bạn cần sử dụng biến áp để chuyển đổi điện áp.
Chuẩn bị dụng cụ và vật tư:
- Dụng cụ: Tua vít, kìm, đồng hồ vạn năng, bút thử điện, bộ lục giác,…
- Vật tư: Dây điện, cầu đấu, aptomat, ống co nhiệt, đầu cos,…
Đọc kỹ tài liệu hướng dẫn: Tài liệu hướng dẫn của nhà sản xuất cung cấp thông tin chi tiết về cách cài đặt, thông số kỹ thuật, sơ đồ đấu dây, và các lưu ý an toàn. Bạn có thể tải tài liệu này từ website của INVT hoặc thanhthienphu.vn.
Đảm bảo an toàn:
- Ngắt nguồn điện trước khi thực hiện bất kỳ thao tác nào.
- Sử dụng các thiết bị bảo hộ cá nhân như găng tay cách điện, kính bảo hộ.
- Làm việc ở nơi khô ráo, thoáng mát, tránh xa các vật liệu dễ cháy nổ.
- Nếu bạn không chắc chắn về bất kỳ bước nào, hãy liên hệ với chuyên gia hoặc bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn (Hotline: 08.12.77.88.99) để được tư vấn.
Lựa chọn vị trí lắp đặt:
Chọn vị trí khô ráo, thoáng mát, tránh ánh nắng trực tiếp, bụi bẩn, độ ẩm cao và các chất ăn mòn.
Đảm bảo khoảng cách thông gió xung quanh biến tần theo khuyến cáo của nhà sản xuất (thường là 10-20cm).
- Lắp đặt biến tần trên bề mặt phẳng, chắc chắn, có khả năng chịu lực tốt.
- Tránh lắp đặt biến tần gần các thiết bị phát nhiệt, nguồn gây nhiễu điện từ mạnh.
3.2. Các Bước Cài Đặt Biến Tần INVT GD10
Bước 1: Đấu Nối Nguồn Điện
Xác định các đầu nối:
- Đầu vào (R, S, T): Kết nối với nguồn điện lưới 3 pha (hoặc 1 pha tùy model).
- Đầu ra (U, V, W): Kết nối với động cơ.
- Đầu nối đất (PE): Kết nối với dây nối đất để đảm bảo an toàn.
Sử dụng dây điện có tiết diện phù hợp: Tiết diện dây điện phải đủ lớn để chịu được dòng điện định mức của biến tần và động cơ. Bạn có thể tham khảo bảng chọn dây dẫn theo tiêu chuẩn IEC 60364-5-52.
Ví dụ: Với biến tần 2.2kW, bạn có thể sử dụng dây điện có tiết diện 2.5mm² hoặc 4mm².
Đấu nối dây theo sơ đồ:
- Kết nối dây nguồn vào các đầu nối R, S, T.
- Kết nối dây động cơ vào các đầu nối U, V, W.
- Kết nối dây nối đất vào đầu nối PE.
- Siết chặt các ốc vít để đảm bảo kết nối chắc chắn.
Kiểm tra lại kết nối:
- Sử dụng đồng hồ vạn năng để kiểm tra điện áp đầu vào.
- Kiểm tra xem các dây đã được đấu đúng vị trí chưa.
- Đảm bảo không có dây nào bị hở hoặc chạm vào nhau.
Bước 2: Cài Đặt Thông Số Cơ Bản
Bật nguồn điện: Sau khi đấu nối xong, bật aptomat cấp nguồn cho biến tần.
Sử dụng bàn phím và màn hình:
- Bàn phím trên biến tần có các nút chức năng như: PRG (Program), DATA/ENT (Enter), SHIFT, UP, DOWN, RUN, STOP/RESET.
- Màn hình hiển thị các thông số và trạng thái của biến tần.
Cài đặt các thông số cơ bản:
- P0.01 (Chọn chế độ điều khiển): Chọn chế độ điều khiển phù hợp với ứng dụng (V/F hoặc vector). Chế độ V/F thường được sử dụng cho các ứng dụng đơn giản như bơm, quạt. Chế độ vector cung cấp khả năng điều khiển chính xác hơn, thích hợp cho các ứng dụng yêu cầu mô-men xoắn cao như máy công cụ, thang máy.
- P0.03 (Tần số đầu ra tối đa): Cài đặt tần số đầu ra tối đa phù hợp với động cơ (thường là 50Hz hoặc 60Hz).
- P0.04 (Điện áp đầu ra): Cài đặt điện áp đầu ra phù hợp với động cơ.
- P0.06 (Thời gian tăng tốc): Cài đặt thời gian tăng tốc từ 0Hz đến tần số đầu ra tối đa.
- P0.07 (Thời gian giảm tốc): Cài đặt thời gian giảm tốc từ tần số đầu ra tối đa về 0Hz.
- P1 (Nhóm thông số động cơ): Cài đặt các thông số của động cơ như công suất, điện áp định mức, dòng điện định mức, tốc độ định mức, số cực.
Lưu ý: Các thông số này cần được cài đặt chính xác để đảm bảo biến tần hoạt động đúng và bảo vệ động cơ.
Bước 3: Cài Đặt Chức Năng Nâng Cao (Tùy Chọn)
Biến tần INVT GD10 có nhiều chức năng nâng cao, cho phép bạn tùy chỉnh hoạt động của biến tần để phù hợp với yêu cầu cụ thể của ứng dụng. Một số chức năng thường được sử dụng bao gồm:
- Điều khiển đa cấp tốc độ: Cho phép cài đặt nhiều cấp tốc độ khác nhau.
- Điều khiển PID: Duy trì một giá trị đặt (ví dụ: áp suất, lưu lượng) bằng cách tự động điều chỉnh tốc độ động cơ.
- Chức năng bảo vệ: Bảo vệ quá tải, quá áp, quá dòng, mất pha, ngắn mạch,…
- Giao tiếp truyền thông: Hỗ trợ các giao thức truyền thông như Modbus, Profibus,…
- Ví dụ: Nếu bạn muốn điều khiển biến tần từ xa thông qua máy tính, bạn cần cài đặt các thông số giao tiếp truyền thông (địa chỉ, tốc độ baud,…)
Bước 4: Chạy Thử Và Kiểm Tra
Chạy thử ở chế độ không tải:
- Nhấn nút RUN để khởi động biến tần.
- Quan sát màn hình hiển thị và kiểm tra xem biến tần có báo lỗi gì không.
- Thay đổi tần số đầu ra và kiểm tra xem động cơ có quay đúng tốc độ không.
Chạy thử ở chế độ có tải:
- Kết nối tải vào động cơ.
- Tăng dần tải và kiểm tra xem biến tần và động cơ có hoạt động ổn định không.
- Theo dõi các thông số như dòng điện, điện áp, tần số, nhiệt độ,…
Kiểm tra các chức năng bảo vệ:
Thử mô phỏng các tình huống lỗi như quá tải, quá áp,… và kiểm tra xem biến tần có ngắt động cơ không.
4. Các Lỗi Thường Gặp Và Cách Khắc Phục
Trong quá trình cài đặt và vận hành biến tần INVT GD10, bạn có thể gặp phải một số lỗi. Dưới đây là một số lỗi thường gặp và cách khắc phục:
| Mã Lỗi | Nguyên Nhân | Cách Khắc Phục |
|---|---|---|
| E001 | Quá dòng | Kiểm tra tải, giảm tải nếu cần. Kiểm tra thông số động cơ, đảm bảo cài đặt đúng. Kiểm tra dây dẫn, đảm bảo không bị ngắn mạch. |
| E002 | Quá áp | Kiểm tra điện áp đầu vào, đảm bảo nằm trong phạm vi cho phép. Kiểm tra thông số hãm, điều chỉnh nếu cần. |
| E003 | Thấp áp | Kiểm tra điện áp đầu vào, đảm bảo đủ điện áp. Kiểm tra dây dẫn, đảm bảo không bị lỏng hoặc đứt. |
| E004 | Quá nhiệt | Kiểm tra quạt làm mát, đảm bảo hoạt động tốt. Kiểm tra môi trường xung quanh, đảm bảo thông gió tốt. Giảm tải nếu cần. |
| E006 | Mất pha đầu vào | Kiểm tra nguồn điện, đảm bảo đủ 3 pha. Kiểm tra dây dẫn, đảm bảo không bị lỏng hoặc đứt. |
| E007 | Mất pha đầu ra | Kiểm tra kết nối giữa biến tần và động cơ, đảm bảo chắc chắn. Kiểm tra động cơ, có thể bị hỏng. |
| E013 | Lỗi giao tiếp | Kiểm tra kết nối cáp truyền thông, đảm bảo chắc chắn. Kiểm tra thông số giao tiếp, đảm bảo cài đặt đúng. |
| OC | Quá dòng khi tăng tốc | Kiểm tra tải, giảm tải nếu cần. Kiểm tra các thông số cài đặt liên quan đến động cơ, đảm bảo chính xác. Kiểm tra dây dẫn điện, đảm bảo không có hiện tượng chạm chập, ngắn mạch. Nếu đã thực hiện các bước trên mà vẫn còn lỗi, hãy liên hệ bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn. |
| OU | Quá áp trong khi giảm tốc hoặc khi biến tần ở trạng thái dừng | Kiểm tra điện áp lưới, đảm bảo trong phạm vi cho phép. Kiểm tra điện trở xả, đảm bảo hoạt động tốt (nếu có). Kiểm tra thông số cài đặt hãm động năng, điều chỉnh nếu cần. Nếu đã thực hiện các bước trên mà vẫn còn lỗi, hãy liên hệ bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn. |
| LU | Điện áp DC bus thấp | Kiểm tra lại điện áp lưới, đảm bảo nằm trong dải điện áp cho phép của biến tần. Nếu bạn đang sử dụng bộ hãm hoặc điện trở xả, hãy kiểm tra chúng. |
Lưu ý:
- Khi xảy ra lỗi, biến tần sẽ hiển thị mã lỗi trên màn hình. Bạn có thể tra cứu mã lỗi trong tài liệu hướng dẫn để biết nguyên nhân và cách khắc phục.
- Nếu bạn không thể tự khắc phục được lỗi, hãy liên hệ với bộ phận hỗ trợ kỹ thuật của thanhthienphu.vn (Hotline: 08.12.77.88.99) để được hỗ trợ.
- Không nên tự ý tháo rời hoặc sửa chữa biến tần nếu không có đủ kiến thức và kinh nghiệm.
