Trong tự động hóa công nghiệp, HMI (Human Machine Interface) đóng vai trò quan trọng, giúp con người tương tác và điều khiển máy móc, thiết bị. Siemens, một tên tuổi hàng đầu trong lĩnh vực này, cung cấp đa dạng các loại màn hình HMI với nhiều tính năng và ứng dụng khác nhau. Bài viết này sẽ giới thiệu tổng quan về các loại HMI Siemens, chức năng, ứng dụng và cách lựa chọn HMI phù hợp, giúp bạn có cái nhìn toàn diện và đưa ra quyết định đúng đắn cho hệ thống của mình.
1. HMI Siemens là gì?
HMI Siemens (SIMATIC HMI) là các loại màn hình giao diện người – máy do Siemens sản xuất. Chúng được sử dụng để giám sát, điều khiển và tương tác với các hệ thống tự động hóa trong môi trường công nghiệp. HMI Siemens đóng vai trò trung tâm trong việc kết nối người vận hành với máy móc, thiết bị và quy trình sản xuất. Chúng cho phép:
- Theo dõi các thông số hoạt động theo thời gian thực: Người vận hành có thể quan sát trực tiếp các giá trị như nhiệt độ, áp suất, tốc độ, lưu lượng, mức nhiên liệu… trên màn hình HMI, giúp nắm bắt tình trạng hoạt động của hệ thống một cách liên tục.
- Điều khiển và thay đổi các thông số cài đặt: Thông qua các nút nhấn, thanh trượt, ô nhập liệu trên màn hình HMI, người vận hành có thể dễ dàng điều chỉnh các thông số, thay đổi chế độ hoạt động của thiết bị, máy móc.
- Phát hiện và xử lý các sự cố nhanh chóng: Khi có sự cố xảy ra (ví dụ: quá nhiệt, quá áp, lỗi thiết bị…), HMI sẽ hiển thị cảnh báo, giúp người vận hành nhanh chóng phát hiện và có biện pháp xử lý kịp thời, giảm thiểu thời gian dừng máy.
- Thu thập và phân tích dữ liệu: HMI có khả năng ghi lại các thông số hoạt động theo thời gian, tạo ra các báo cáo, biểu đồ, giúp người quản lý phân tích hiệu suất, tìm ra các vấn đề tiềm ẩn và đưa ra các quyết định cải tiến.
Ưu điểm nổi bật của HMI Siemens :
- Chất lượng và độ tin cậy cao: Siemens là một thương hiệu uy tín, đảm bảo chất lượng và độ bền của sản phẩm.
- Giao diện trực quan, dễ sử dụng: Thiết kế thân thiện với người dùng, giúp thao tác dễ dàng.
- Tính năng đa dạng: Đáp ứng nhiều nhu cầu khác nhau trong tự động hóa công nghiệp.
- Khả năng kết nối mạnh mẽ: Tích hợp dễ dàng với các thiết bị và hệ thống khác của Siemens (như PLC SIMATIC) và các hãng khác.
- Hỗ trợ kỹ thuật tốt: Siemens có mạng lưới hỗ trợ kỹ thuật rộng khắp.
2. Các chức năng chính của HMI Siemens
HMI Siemens không chỉ đơn thuần là một màn hình hiển thị, mà còn là một công cụ mạnh mẽ với nhiều chức năng hỗ trợ đắc lực cho việc vận hành và quản lý hệ thống tự động hóa. Dưới đây là các chức năng chính:
Giao diện đồ họa trực quan:
- HMI Siemens hiển thị các thông số hoạt động, trạng thái thiết bị, quy trình sản xuất dưới dạng đồ thị, biểu đồ, hình ảnh, ký hiệu… một cách trực quan, dễ hiểu.
- Người vận hành có thể tương tác với hệ thống thông qua các nút nhấn, thanh trượt, ô nhập liệu… được thiết kế trên màn hình.
Kết nối linh hoạt:
- HMI Siemens có khả năng kết nối với các thiết bị tự động hóa khác (PLC, biến tần, cảm biến…) thông qua các giao thức truyền thông công nghiệp phổ biến như PROFINET, PROFIBUS, Ethernet/IP, Modbus TCP/RTU…
- Ngoài ra, HMI Siemens còn có thể kết nối với các hệ thống quản lý cấp cao hơn (SCADA, MES…) để trao đổi dữ liệu, phục vụ cho việc giám sát và điều khiển toàn bộ nhà máy.
Cấu hình và lập trình:
- Người dùng có thể dễ dàng cấu hình các thông số hiển thị, các nút nhấn, các cảnh báo… trên HMI Siemens thông qua phần mềm lập trình chuyên dụng.
- Một số loại HMI Siemens còn hỗ trợ lập trình các chức năng điều khiển, xử lý dữ liệu phức tạp hơn (tùy thuộc vào loại HMI).
Giám sát và điều khiển:
- HMI Siemens cho phép giám sát các thông số hoạt động của hệ thống theo thời gian thực, giúp người vận hành nắm bắt tình trạng hoạt động của máy móc, thiết bị.
- Người vận hành có thể điều khiển các thiết bị, thay đổi các thông số cài đặt từ xa thông qua màn hình HMI, giúp tiết kiệm thời gian và công sức.
Báo cáo và ghi dữ liệu:
- HMI Siemens có khả năng tạo các báo cáo về hiệu suất, tình trạng hoạt động của hệ thống, giúp người quản lý đưa ra các quyết định dựa trên dữ liệu.
- HMI Siemens cũng có thể ghi lại các sự kiện, các thông số hoạt động để phục vụ cho việc phân tích, tìm ra nguyên nhân sự cố và tối ưu hóa quy trình.
Tích hợp hệ thống:
- HMI Siemens có thể tích hợp với các hệ thống SCADA (Supervisory Control and Data Acquisition), MES (Manufacturing Execution System) để quản lý toàn bộ quy trình sản xuất, từ cấp điều khiển thiết bị đến cấp quản lý doanh nghiệp.
3. Các ứng dụng phổ biến của HMI Siemens trong công nghiệp
Với những tính năng ưu việt, HMI Siemens được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp khác nhau. Dưới đây là một số ví dụ tiêu biểu:
- Sản xuất: Trong các nhà máy sản xuất, HMI Siemens được sử dụng để giám sát và điều khiển các dây chuyền lắp ráp, máy móc gia công, robot… giúp tăng năng suất, giảm thiểu sai sót và đảm bảo chất lượng sản phẩm.
- Năng lượng: HMI Siemens đóng vai trò quan trọng trong việc điều khiển và giám sát các nhà máy điện, trạm biến áp, hệ thống phân phối điện… giúp đảm bảo cung cấp điện ổn định, an toàn và hiệu quả.
- Xử lý nước: Trong các trạm bơm, hệ thống lọc nước, xử lý nước thải…, HMI Siemens giúp giám sát và điều khiển các quy trình, đảm bảo chất lượng nước và bảo vệ môi trường.
- Ô tô: Trong ngành công nghiệp ô tô, HMI Siemens được sử dụng để điều khiển các dây chuyền sản xuất, kiểm tra chất lượng… giúp tạo ra những chiếc xe an toàn, tin cậy và đáp ứng các tiêu chuẩn khắt khe.
- Thực phẩm và đồ uống: HMI Siemens giúp giám sát và điều khiển các quy trình chế biến, đóng gói thực phẩm… đảm bảo vệ sinh an toàn thực phẩm và chất lượng sản phẩm.
- Dược phẩm: Trong ngành dược phẩm, HMI Siemens được sử dụng để điều khiển các quy trình sản xuất thuốc, đảm bảo tuân thủ các tiêu chuẩn nghiêm ngặt về chất lượng và an toàn.
- Hóa chất và dầu khí: HMI Siemens giúp giám sát và điều khiển các nhà máy hóa chất, giàn khoan dầu khí… đảm bảo an toàn và hiệu quả trong quá trình sản xuất, vận chuyển và lưu trữ các sản phẩm hóa chất, dầu khí.
4. Các loại HMI của Siemens phổ biến
Siemens cung cấp một loạt các dòng HMI (SIMATIC HMI) với nhiều tính năng và mức giá khác nhau, đáp ứng mọi nhu cầu của khách hàng, từ những ứng dụng đơn giản đến những hệ thống phức tạp. Dưới đây là các dòng HMI Siemens phổ biến:
4.1. Các loại HMI của Siemens dòng Simatic Basic HMI
Dòng Simatic Basic HMI là lựa chọn lý tưởng cho các ứng dụng HMI đơn giản, yêu cầu chi phí tối ưu nhưng vẫn đảm bảo hiệu suất và độ tin cậy.
4.1.1. SIMATIC HMI Key Panels – màn hình phím nhấn
SIMATIC HMI Key Panels – màn hình phím nhấn thay thế các nút nhấn, công tắc, đèn báo truyền thống bằng các phím nhấn tích hợp trên màn hình, giúp tiết kiệm không gian lắp đặt và giảm thời gian đi dây. Key Panels tích hợp chức năng như nút nhấn, công tắc, đèn báo, E-stop trong một thiết bị nhỏ gọn.
- Ưu điểm nổi bật: Key Panels nổi bật với khả năng tiết kiệm chi phí nhờ giảm thiểu vật tư và thời gian lắp đặt (giảm đến 90% thời gian đi dây). Thiết kế nhỏ gọn phù hợp không gian hạn chế, dễ dàng lắp đặt với chuẩn truyền thông Profinet. Key Panels còn tích hợp chức năng an toàn, báo lỗi kết nối và có độ tin cậy cao.
- Model cụ thể: KP8/KP8F PN (tối đa 8 nút), KP32F (tối đa 32 nút).
4.1.2. SIMATIC HMI Basic Panels – Màn hình chạm
SIMATIC HMI Basic Panels cung cấp giao diện đồ họa trực quan với màn hình cảm ứng, hỗ trợ các chức năng HMI cơ bản.
- Ưu điểm nổi bật: Basic Panels là lựa chọn kinh tế với giao diện thân thiện, dễ sử dụng. Màn hình cảm ứng đa dạng kích thước (3″ – 15″), độ phân giải cao, hiển thị màu sắc rõ nét. Điểm cộng nữa là khả năng kết nối linh hoạt với nhiều loại PLC, tích hợp cổng USB và hỗ trợ nhiều ngôn ngữ.
- Model cụ thể: KTP400 Basic, KTP700 Basic, KTP700 Basic DP, KTP900 Basic, KTP1200 Basic, KTP1200 Basic DP.
4.2. Các loại HMI của Siemens dòng SIMATIC Advanced HMI

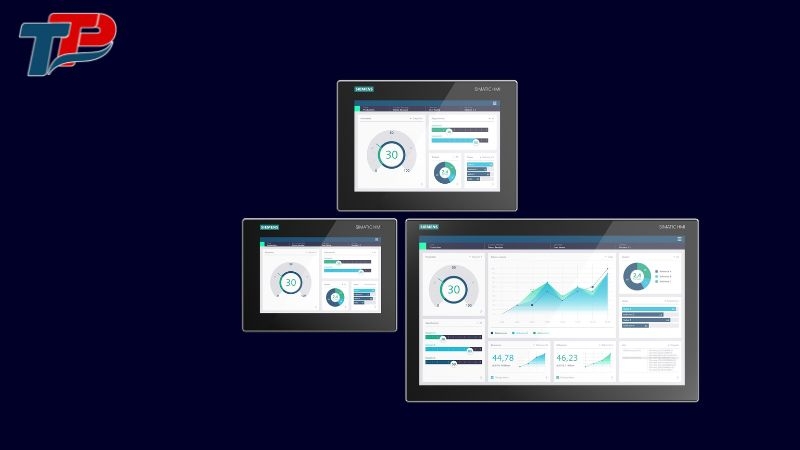

4.2.1. SIMATIC HMI Comfort Panels – Màn hình chạm
Siemens SIMATIC HMI Comfort Panels sở hữu màn hình cảm ứng độ phân giải cao, hỗ trợ đa điểm, tích hợp nhiều tính năng cao cấp.
- Ưu điểm nổi bật: Comfort Panels mang lại hiệu suất vượt trội với khả năng xử lý nhanh, màn hình rộng, sắc nét (16 triệu màu). Dòng sản phẩm này hỗ trợ nhiều giao thức truyền thông, tích hợp chức năng bảo mật và quản lý năng lượng hiệu quả. Comfort Panels còn có độ bền cao, bảo mật dữ liệu và tương thích tốt với hệ thống SIMATIC.
- Model cụ thể: KP400 Comfort, KTP400 Comfort, KP700 Comfort, TP700 Comfort, TP900 Comfort, KP900 Comfort, TP1200 Comfort, KP1200 Comfort, KP1500 Comfort, TP1500 Comfort, TP1900 Comfort, TP2200 Comfort.

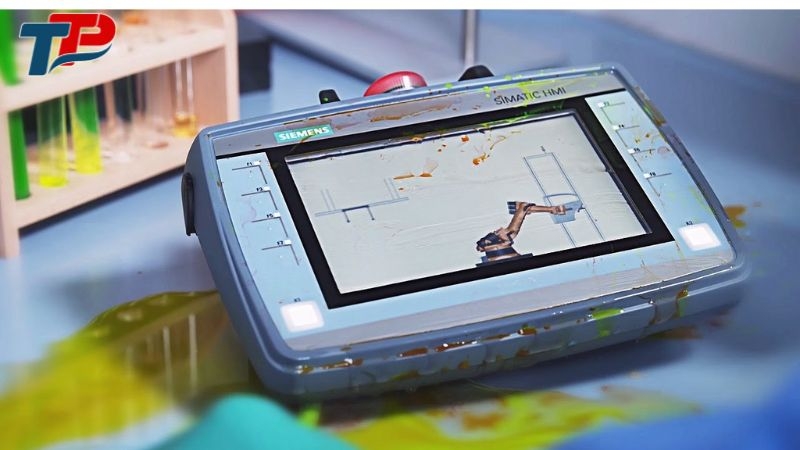

4.2.2. SIMATIC HMI Mobile Panels – Màn hình chạm
SIMATIC HMI Mobile Panels sở hữu thiết kế di động, cho phép người vận hành giám sát và điều khiển hệ thống từ nhiều vị trí khác nhau.
- Ưu điểm nổi bật: Mobile Panels đề cao tính di động, cho phép người dùng giám sát và điều khiển từ xa. Thiết kế chắc chắn, tiện dụng, tích hợp nút dừng khẩn cấp và kết nối linh hoạt (có thể có kết nối không dây) là những điểm mạnh của dòng sản phẩm này.
- Model cụ thể: KTP400 Mobile, KTP700 Mobile, KTP900 Mobile.
4.2.3. SIMATIC IFP và SIMATIC ITC
Màn hình công nghiệp (Industrial Flat Panels – IFP) và máy tính công nghiệp (Industrial Thin Clients – ITC) được thiết kế để hoạt động trong môi trường khắc nghiệt.
- Ưu điểm nổi bật: IFP và ITC là lựa chọn hàng đầu cho môi trường công nghiệp khắc nghiệt nhờ độ bền vượt trội, khả năng chịu rung động, bụi bẩn và nhiệt độ cao. Màn hình cảm ứng (tùy chọn) đa dạng kích thước, có thể hoạt động độc lập (ITC) hoặc kết nối với máy tính công nghiệp, mang lại sự linh hoạt và độ tin cậy cao.
- Model cụ thể:
- SIMATIC IFP: IFP1200, IFP1500, IFP1900, IFP2200 (các phiên bản có/không có cảm ứng).
- SIMATIC ITC: ITC1200, ITC1500, ITC1900, ITC2200.
5. Cách chọn HMI Siemens phù hợp
Việc lựa chọn HMI Siemens phù hợp phụ thuộc vào nhiều yếu tố, từ yêu cầu kỹ thuật của hệ thống đến ngân sách của dự án. Dưới đây là hướng dẫn chi tiết giúp bạn đưa ra quyết định đúng đắn:
5.1. Xác định nhu cầu phù hợp
Trước khi chọn HMI, bạn cần xác định rõ nhu cầu của ứng dụng:
- Mức độ phức tạp: Ứng dụng của bạn là đơn giản hay phức tạp? Cần hiển thị thông tin cơ bản hay cần các chức năng điều khiển, giám sát nâng cao?
- Số lượng I/O: Bạn cần kết nối HMI với bao nhiêu thiết bị (cảm biến, cơ cấu chấp hành…)?
- Yêu cầu về hiệu suất: Hệ thống của bạn có yêu cầu cao về tốc độ xử lý dữ liệu không?
- Yêu cầu về giao diện: Bạn cần màn hình cảm ứng hay bàn phím? Kích thước màn hình bao nhiêu là phù hợp?
- Môi trường làm việc: HMI sẽ hoạt động trong môi trường như thế nào (nhiệt độ, độ ẩm, bụi bẩn, rung động…)?
- Tính di động: Bạn có cần di chuyển HMI trong quá trình vận hành không?
- Ngân sách: Ngân sách dự kiến cho HMI là bao nhiêu?
5.2. Lựa chọn dòng HMI phù hợp
Dựa trên nhu cầu đã xác định, bạn có thể lựa chọn dòng HMI Siemens phù hợp:
- Ứng dụng đơn giản: Nếu ứng dụng của bạn không quá phức tạp, cần tiết kiệm chi phí, SIMATIC HMI Basic Panels (màn hình cảm ứng hoặc phím nhấn) là lựa chọn phù hợp.
- Ứng dụng phức tạp: Đối với các ứng dụng đòi hỏi hiệu suất cao, nhiều tính năng, giao diện trực quan, SIMATIC HMI Comfort Panels hoặc Panel PCs là lựa chọn tốt hơn.
- Cần di động: Nếu bạn cần di chuyển HMI trong quá trình vận hành, SIMATIC HMI Mobile Panels là lựa chọn lý tưởng.
- Cần xử lý mạnh mẽ: Nếu ứng dụng của bạn yêu cầu khả năng xử lý dữ liệu mạnh mẽ, tích hợp với các hệ thống khác, SIMATIC HMI Panel PCs là lựa chọn phù hợp.
6. Địa điểm phân phối HMI Siemens chính hãng
Nếu đang có nhu cầu sử dụng các loại HMI Siemens, bạn đọc có thể liên hệ với Đại lý Siemens, đây là địa chỉ chuyên phân phối thiết bị điện Siemens – Công ty Thanh Thiên Phú uy tín hàng đầu để được tư vấn thêm và đặt hàng nhanh chóng, thuận tiện nhất.
- Hotline: 0812.778899
- Email: info@thanhthienphu.vn
Quý khách có thể đặt hàng trực tiếp trên Website Đại lý Siemens – Công ty Thanh Thiên Phú.
Xem thêm:
Qua bài viết này, chúng ta đã cùng nhau tìm hiểu về các loại HMI Siemens (SIMATIC HMI) – một giải pháp đa dạng và mạnh mẽ cho các ứng dụng tự động hóa công nghiệp. Từ những dòng sản phẩm cơ bản như Basic Panels, Key Panels đến các dòng cao cấp như Comfort Panels, Mobile Panels, và Panel PCs, Siemens cung cấp đầy đủ các lựa chọn để đáp ứng mọi nhu cầu của bạn.
