Khi làm việc với PLC, việc hiểu rõ các kiểu dữ liệu là rất quan trọng. Mỗi kiểu dữ liệu được sử dụng để biểu diễn các loại thông tin khác nhau và ảnh hưởng đến cách PLC xử lý thông tin đó. Hiểu rõ các kiểu dữ liệu sẽ giúp bạn viết chương trình PLC chính xác và hiệu quả hơn. Bài viết này sẽ giới thiệu về các kiểu dữ liệu trong PLC phổ biến nhất, ứng dụng và tầm quan trọng của chúng trong lập trình.
1. Kiểu dữ liệu trong PLC là gì?
Kiểu dữ liệu (data type) trong PLC xác định loại dữ liệu mà một biến (variable) hoặc một ô nhớ (memory location) có thể lưu trữ, cũng như cách thức dữ liệu đó được biểu diễn và xử lý. Nói một cách đơn giản, kiểu dữ liệu cho PLC biết nó đang làm việc với loại thông tin nào: số nguyên, số thực, giá trị đúng/sai hay văn bản.
Việc chọn đúng kiểu dữ liệu rất quan trọng vì nhiều lý do:
- Xác định kích thước bộ nhớ: Mỗi kiểu dữ liệu chiếm một dung lượng bộ nhớ nhất định trong PLC. Ví dụ, kiểu dữ liệu bit chỉ chiếm 1 bit, trong khi kiểu dữ liệu double word (DWORD) chiếm 32 bit. Chọn đúng kiểu dữ liệu giúp tối ưu hóa việc sử dụng bộ nhớ.
- Xác định phạm vi giá trị: Mỗi kiểu dữ liệu có một phạm vi giá trị tối thiểu và tối đa mà nó có thể biểu diễn. Ví dụ, kiểu dữ liệu byte không dấu có thể biểu diễn các giá trị từ 0 đến 255. Nếu bạn cố gắng lưu một giá trị nằm ngoài phạm vi này, sẽ xảy ra lỗi hoặc dữ liệu bị sai lệch.
- Xác định các phép toán: PLC chỉ có thể thực hiện các phép toán hợp lệ trên các kiểu dữ liệu tương thích. Ví dụ, bạn không thể thực hiện phép cộng giữa một số nguyên và một chuỗi ký tự.
- Đảm bảo tính chính xác: Sử dụng đúng kiểu dữ liệu giúp đảm bảo tính chính xác của dữ liệu và kết quả tính toán, từ đó đảm bảo hệ thống hoạt động đúng như mong đợi.
2. Các kiểu dữ liệu trong PLC
PLC hỗ trợ nhiều kiểu dữ liệu khác nhau để đáp ứng các nhu cầu lập trình đa dạng. Dưới đây là một số kiểu dữ liệu phổ biến:
2.1. Kiểu dữ liệu Bit
Bit là đơn vị dữ liệu nhỏ nhất trong PLC, chỉ có thể nhận một trong hai giá trị: 0 (FALSE, OFF) hoặc 1 (TRUE, ON). Bit được ứng dụng trong:
- Biểu diễn trạng thái của các tín hiệu nhị phân (binary signals): ON/OFF, có/không, đúng/sai…
- Điều khiển các đầu ra (outputs) dạng ON/OFF (ví dụ: bật/tắt đèn, van, động cơ…).
- Lưu trữ trạng thái của các đầu vào (inputs) dạng ON/OFF (ví dụ: nút nhấn, công tắc hành trình, cảm biến tiệm cận…).
- Sử dụng trong các phép toán logic (AND, OR, NOT, XOR…).
Ví dụ: Một biến bit có thể được sử dụng để biểu diễn trạng thái của một đèn báo. Nếu biến bit có giá trị 1, đèn báo sẽ sáng. Nếu biến bit có giá trị 0, đèn báo sẽ tắt.

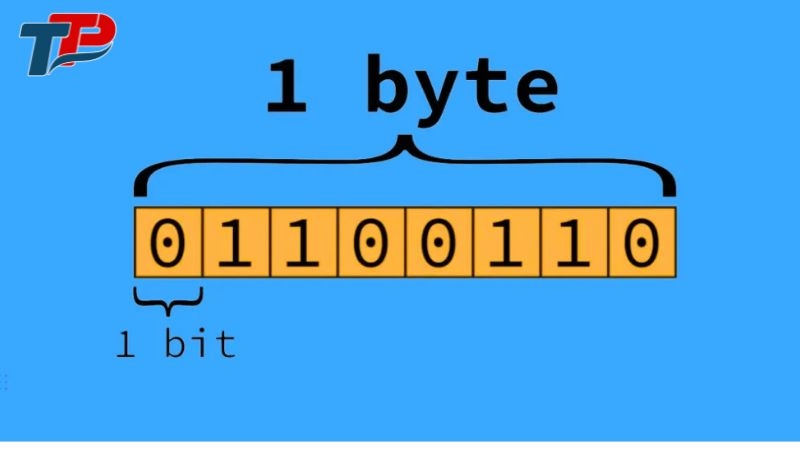

2.2. Kiểu dữ liệu Byte

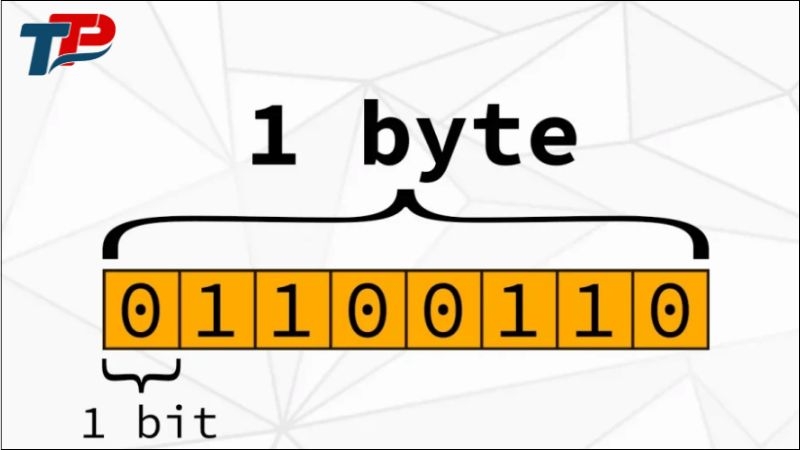

Byte là một nhóm gồm 8 bit liên tiếp và có 2 phạm vi giá trị là Unsigned byte (byte không dấu) từ 0 đến 255 và Signed byte (byte có dấu) từ -128 đến 127. byte được ứng dụng vào:
- Lưu trữ các giá trị số nguyên nhỏ.
- Biểu diễn các ký tự ASCII.
- Truyền thông dữ liệu.
Ví dụ: Một biến byte có thể được sử dụng để lưu trữ giá trị nhiệt độ từ 0 đến 255 độ C.

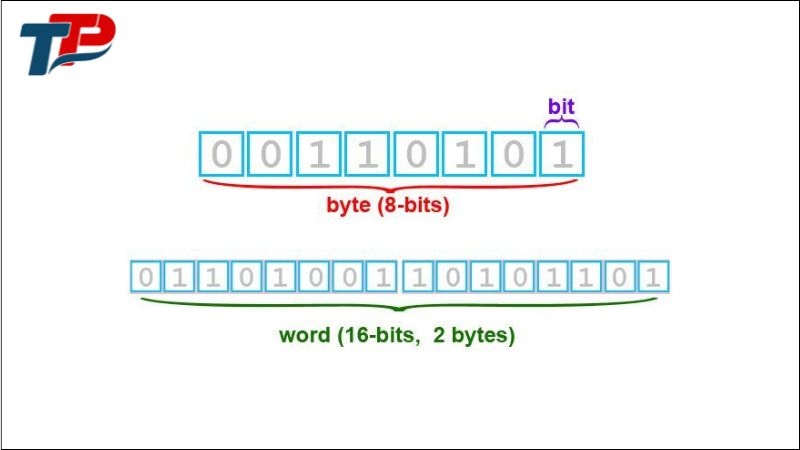

2.3. Kiểu dữ liệu Word
Word là một nhóm gồm 16 bit (2 byte) liên tiếp và 2 phạm vi giá trị là Unsigned word (word không dấu) từ 0 đến 65,535 và Signed word (word có dấu) từ -32,768 đến 32,767. Dữ liệu word được ứng dụng vào:
- Lưu trữ các giá trị số nguyên.
- Lưu trữ các giá trị đếm (counter values).
- Lưu trữ các giá trị thời gian (timer values).
Ví dụ: Một biến word có thể được sử dụng để lưu trữ số lượng sản phẩm được sản xuất.

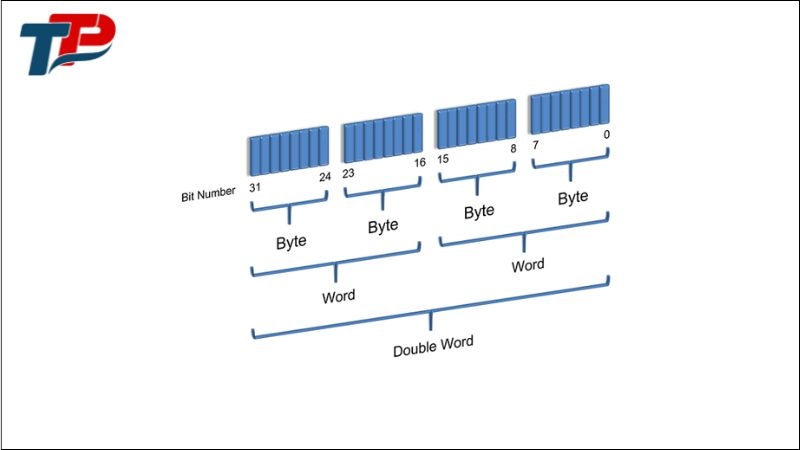

2.4. Kiểu dữ liệu Double Word
Double word (DWord) là một nhóm gồm 32 bit (4 byte) liên tiếp và 2 phạm vi giá trị là Unsigned DWord (DWord không dấu) từ 0 đến 4,294,967,295 và Signed DWord (DWord có dấu) từ -2,147,483,648 đến 2,147,483,647. Dữ liệu double word được ứng dụng vào:
- Lưu trữ các giá trị số nguyên lớn.
- Lưu trữ các giá trị số thực (floating-point numbers) – sẽ được đề cập chi tiết hơn ở phần sau.
Ví dụ: Một biến double word có thể được sử dụng để lưu trữ tổng số sản phẩm được sản xuất trong một tháng.
3. Các biến thể của kiểu dữ liệu
PLC không chỉ giới hạn ở các kiểu dữ liệu cơ bản mà còn cung cấp nhiều biến thể, mở rộng khả năng biểu diễn và xử lý thông tin.

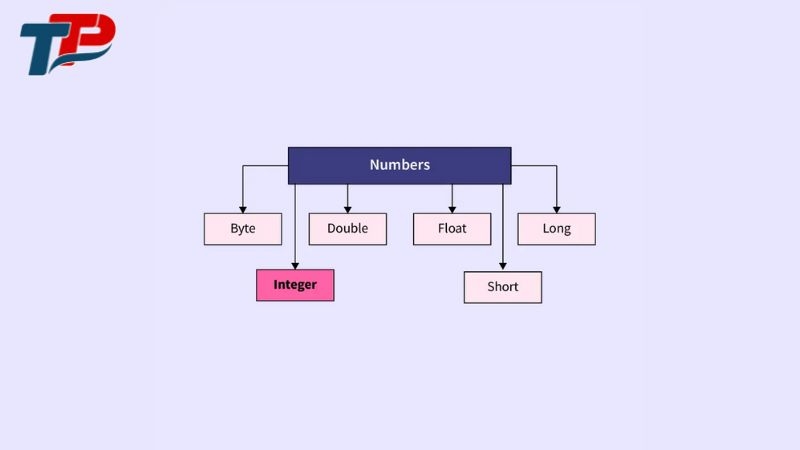

3.1. Số nguyên
Số nguyên là kiểu dữ liệu cơ bản biểu diễn các số không có phần thập phân. PLC cung cấp nhiều kiểu số nguyên với kích thước và phạm vi khác nhau:
- INT (Integer): Kiểu số nguyên 16 bit có dấu, biểu diễn giá trị từ -32,768 đến 32,767. Thường dùng cho các biến đếm, chỉ số, giá trị analog đã được scale.
- DINT (Double Integer): Kiểu số nguyên 32 bit có dấu, biểu diễn giá trị từ -2,147,483,648 đến 2,147,483,647. Sử dụng khi cần phạm vi giá trị lớn hơn INT, ví dụ như đếm số lượng sản phẩm trong thời gian dài.
- SINT (Short Integer): Kiểu số nguyên 8 bit có dấu, biểu diễn giá trị từ -128 đến 127. Phù hợp cho các biến trạng thái, tín hiệu điều khiển nhỏ.
- USINT (Unsigned Short Integer): Kiểu số nguyên 8 bit không dấu, biểu diễn giá trị từ 0 đến 255. Sử dụng khi chỉ cần các giá trị dương nhỏ, ví dụ như đếm số lượng sản phẩm trong một lô hàng nhỏ.
- UINT (Unsigned Integer): Kiểu số nguyên 16 bit không dấu, biểu diễn giá trị từ 0 đến 65,535. Tương tự USINT nhưng có phạm vi lớn hơn.
- UDINT (Unsigned Double Integer): Kiểu số nguyên 32 bit không dấu, biểu diễn giá trị từ 0 đến 4,294,967,295. Tương tự DINT nhưng chỉ biểu diễn giá trị dương.
- LINT (Long Integer): Kiểu số nguyên 64 bit có dấu. Ít phổ biến hơn các kiểu trên.
- ULINT (Unsigned Long Integer): Kiểu số nguyên 64 bit không dấu. Ít phổ biến.
Việc lựa chọn kiểu số nguyên phù hợp phụ thuộc vào phạm vi giá trị cần sử dụng và yêu cầu về bộ nhớ.
3.2. Số thực
Số thực là các số có phần thập phân. PLC thường sử dụng chuẩn IEEE 754 để biểu diễn số thực:
- REAL (Floating-Point): Kiểu số thực 32 bit. Cho phép biểu diễn số thực với độ chính xác vừa phải. Thường được dùng cho các giá trị đo lường, tính toán liên quan đến số thực.
- LREAL (Long Real): Kiểu số thực 64 bit. Cung cấp độ chính xác cao hơn REAL. Sử dụng khi cần độ chính xác cao trong tính toán, ví dụ như ứng dụng điều khiển chuyển động, xử lý tín hiệu.
Lưu ý rằng số thực có giới hạn về độ chính xác, do đó cần cẩn trọng khi so sánh hai số thực.

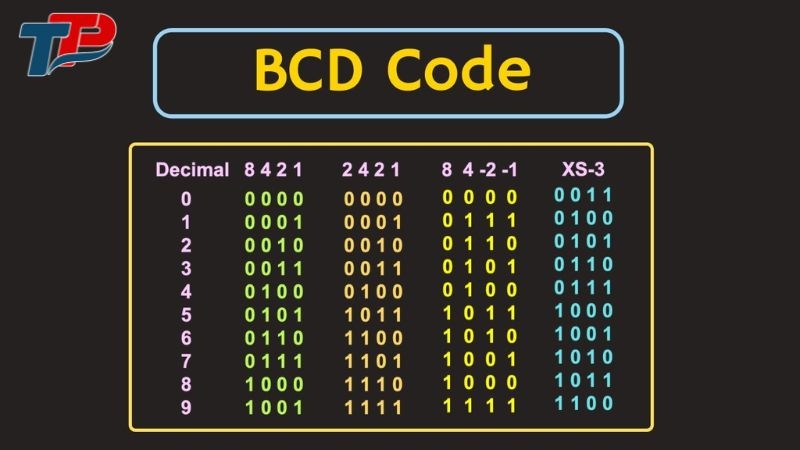

3.3. Binary Coded Decimal (BCD)
BCD là một phương pháp biểu diễn số thập phân, mỗi chữ số thập phân được mã hóa bằng 4 bit nhị phân.
- Ưu điểm: Chuyển đổi giữa BCD và dạng thập phân hiển thị dễ dàng.
- Nhược điểm: Tốn nhiều bộ nhớ hơn so với biểu diễn nhị phân thông thường.
- Ứng dụng: Ứng dụng phổ biến nhất là hiển thị giá trị trên các thiết bị hiển thị 7 đoạn.
3.4. Chuỗi ký tự (String)
Chuỗi ký tự là một dãy các ký tự. Độ dài chuỗi có thể cố định hoặc thay đổi. Kiểu dữ liệu STRING trong PLC thường được dùng để lưu trữ và hiển thị văn bản, chẳng hạn như tên sản phẩm, thông báo lỗi.
3.5. Thời gian (TIME)
Kiểu dữ liệu TIME được dùng để lưu trữ giá trị thời gian, thường tính bằng mili giây. TIME thường là kiểu dữ liệu 32-bit.
3.6. Ngày tháng (Date and Time)
PLC cung cấp các kiểu dữ liệu để lưu trữ thông tin về ngày tháng và thời gian:
- DATE: Lưu trữ ngày tháng.
- TIME_OF_DAY (TOD): Lưu trữ thời gian trong ngày.
- DATE_AND_TIME (DT): Lưu trữ cả ngày tháng và thời gian.

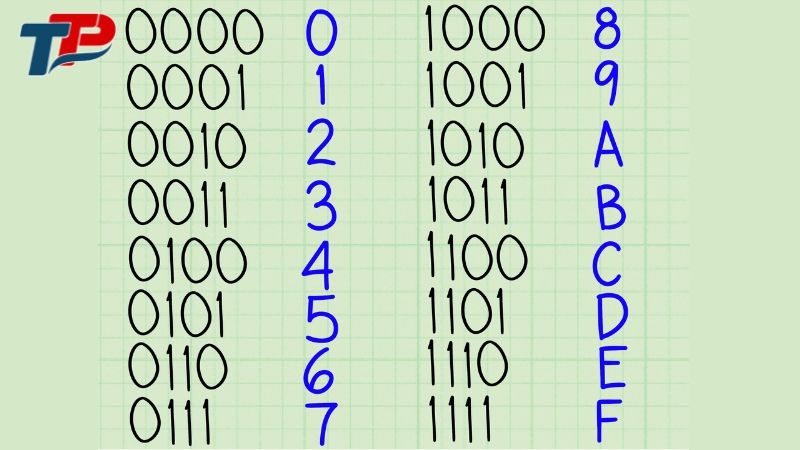

3.7. Các hệ số cơ số
Mặc dù PLC làm việc với hệ nhị phân, người lập trình có thể sử dụng các hệ cơ số khác cho dễ đọc và lập trình:
- Nhị phân (Binary): Cơ số 2, sử dụng các chữ số 0 và 1.
- Thập phân (Decimal): Cơ số 10, sử dụng các chữ số 0 đến 9.
- Thập lục phân (Hexadecimal): Cơ số 16, sử dụng các chữ số 0 đến 9 và A đến F.
4. Tầm quan trọng của việc hiểu rõ kiểu dữ liệu
Hiểu rõ các kiểu dữ liệu trong PLC không chỉ là kiến thức cơ bản mà còn là yếu tố then chốt để lập trình hiệu quả và tránh những lỗi tiềm ẩn. Dưới đây là một số lý do tại sao việc này lại quan trọng:
- Đảm bảo tính chính xác: Sử dụng đúng kiểu dữ liệu giúp đảm bảo tính chính xác của dữ liệu và kết quả tính toán. Ví dụ, nếu bạn cố gắng lưu trữ một giá trị vượt quá phạm vi cho phép của kiểu dữ liệu, kết quả sẽ bị sai, dẫn đến hoạt động không chính xác của hệ thống.
- Tối ưu hóa bộ nhớ: Mỗi kiểu dữ liệu sử dụng một lượng bộ nhớ khác nhau. Chọn đúng kiểu dữ liệu giúp tối ưu hóa việc sử dụng bộ nhớ PLC, đặc biệt quan trọng với các PLC có bộ nhớ hạn chế. Sử dụng kiểu dữ liệu nhỏ nhất có thể đáp ứng nhu cầu sẽ giúp tiết kiệm bộ nhớ.
- Tránh lỗi lập trình: Hiểu rõ kiểu dữ liệu giúp tránh các lỗi liên quan đến kiểu dữ liệu trong quá trình lập trình, ví dụ như lỗi ép kiểu, lỗi tràn số. Điều này giúp giảm thời gian gỡ lỗi và đảm bảo chương trình hoạt động ổn định.
- Tăng hiệu suất chương trình: Sử dụng đúng kiểu dữ liệu có thể giúp tăng hiệu suất chương trình PLC. Ví dụ, các phép toán trên số nguyên thường nhanh hơn so với số thực.
- Nâng cao khả năng đọc hiểu code: Sử dụng đúng kiểu dữ liệu giúp code dễ đọc và dễ hiểu hơn, giúp cho việc bảo trì và sửa chữa hệ thống dễ dàng hơn.
Tóm lại, việc hiểu rõ và sử dụng đúng các kiểu dữ liệu trong PLC là rất quan trọng để đảm bảo tính chính xác, tối ưu hóa bộ nhớ, tránh lỗi lập trình, tăng hiệu suất chương trình và nâng cao khả năng bảo trì hệ thống.
Xem thêm:
Việc nắm vững các kiểu dữ liệu trong PLC là nền tảng thiết yếu cho bất kỳ lập trình viên PLC nào. Từ kiểu dữ liệu đơn giản như bit đến các kiểu phức tạp hơn như số thực, chuỗi ký tự, mỗi kiểu dữ liệu đều đóng vai trò quan trọng trong việc biểu diễn và xử lý thông tin trong hệ thống tự động hóa. Nếu cần tư vấn chọn mua các thiết bị PLC Siemens chính hãng, hãy liên hệ đến Thanh Thiên Phú qua hotline 08.12.77.88.99 để được hỗ trợ nhanh nhất nhé!
