Biến tần Mitsubishi D700 là giải pháp tối ưu hóa hiệu suất vận hành và tiết kiệm năng lượng hàng đầu hiện nay dành cho các hệ thống máy móc công nghiệp nhỏ gọn. Thanh Thiên Phú tự hào là đơn vị cung cấp thiết bị này với cam kết mang lại sự ổn định tuyệt đối cho dây chuyền sản xuất của quý khách hàng thông qua công nghệ điều khiển hiện đại và độ bền vượt trội. Chúng tôi thấu hiểu rằng việc tìm kiếm một bộ biến đổi tần số tin cậy không chỉ giúp doanh nghiệp giải quyết bài toán chi phí vận hành mà còn nâng cao năng lực cạnh tranh mạnh mẽ trên thị trường thông qua việc hiện đại hóa quy trình sản xuất.
Trong bối cảnh nền công nghiệp 4.0 đang diễn ra mạnh mẽ, việc trang bị những thiết bị tự động hóa tiên tiến như dòng FR-D700 trở nên cấp thiết hơn bao giờ hết đối với các kỹ sư và quản lý nhà máy. Thanh Thiên Phú sẵn sàng đồng hành cùng quý khách trong việc tư vấn kỹ thuật chuyên sâu và cung cấp các giải pháp VFD Mitsubishi chính hãng. Quý khách hàng sẽ hoàn toàn yên tâm về chất lượng sản phẩm cũng như dịch vụ hỗ trợ kỹ thuật tận tâm mà chúng tôi mang lại trong suốt quá trình sử dụng thiết bị điều khiển tốc độ động cơ này.
1. Đặc điểm biến tần Mitsubishi D700
Dòng sản phẩm biến tần Mitsubishi D700 được nghiên cứu và phát triển bởi tập đoàn Mitsubishi Electric danh tiếng nhằm thay thế cho các dòng sản phẩm cũ như S500 hay E500 với những cải tiến vượt bậc về công nghệ và thiết kế phần cứng. Điểm nổi bật đầu tiên mà các kỹ sư điện và quản lý kỹ thuật dễ dàng nhận thấy ở dòng thiết bị này chính là kích thước vô cùng nhỏ gọn giúp tiết kiệm tối đa không gian lắp đặt trong tủ điện. Điều này đặc biệt có ý nghĩa đối với các nhà máy có diện tích hạn chế hoặc các máy móc yêu cầu sự tinh gọn trong thiết kế hệ thống điều khiển. Mặc dù có kích thước khiêm tốn nhưng D700 lại sở hữu sức mạnh vận hành đáng kinh ngạc nhờ vào việc tích hợp các linh kiện bán dẫn công suất chất lượng cao và bo mạch được phủ lớp bảo vệ chống ăn mòn tiêu chuẩn.
Khả năng vận hành mạnh mẽ của biến tần Mitsubishi D700 được thể hiện rõ nét qua tính năng điều khiển vector từ thông không cảm biến hay còn gọi là General-purpose Magnetic Flux Vector Control. Công nghệ này cho phép thiết bị tạo ra mô men khởi động lớn lên đến 150 phần trăm ngay cả ở tần số thấp 1Hz. Đây là một đặc điểm kỹ thuật vô cùng quan trọng giúp giải quyết triệt để các vấn đề khó khăn khi khởi động các tải nặng hoặc các ứng dụng yêu cầu độ chính xác cao ngay từ khi bắt đầu vận hành. Nhờ đó các hệ thống băng tải hoặc máy chế biến thực phẩm có thể hoạt động trơn tru và giảm thiểu tối đa tình trạng kẹt tải hay giật cục gây ảnh hưởng đến chất lượng sản phẩm đầu ra và tuổi thọ của cơ khí.
Một ưu điểm khác không thể bỏ qua của dòng biến tần này là độ tin cậy và an toàn cao trong suốt quá trình sử dụng lâu dài tại các môi trường công nghiệp khắc nghiệt. Thiết bị được trang bị đầy đủ các chức năng bảo vệ động cơ và bảo vệ chính nó khỏi các sự cố về điện như quá dòng, quá áp, thấp áp hay quá nhiệt. Thanh Thiên Phú đánh giá rất cao tính năng dừng an toàn Safe Torque Off hay STO theo tiêu chuẩn châu Âu được tích hợp sẵn trên dòng D700. Chức năng này giúp ngắt mô men xoắn của động cơ ngay lập tức khi có tín hiệu dừng khẩn cấp mà không cần thông qua các contactor phụ bên ngoài. Việc này không chỉ giúp đơn giản hóa sơ đồ đấu nối mà còn tiết kiệm chi phí mua sắm thiết bị đóng cắt và nâng cao mức độ an toàn cho người vận hành máy móc trực tiếp.
Tuổi thọ thiết kế của dòng FR-D700 được nhà sản xuất công bố lên đến 10 năm nhờ vào việc sử dụng các tụ điện và quạt làm mát chất lượng cao có khả năng chịu đựng nhiệt độ và cường độ làm việc liên tục. Quạt làm mát của biến tần được thiết kế với cấu trúc dễ dàng tháo lắp để vệ sinh hoặc thay thế mà không cần dụng cụ phức tạp giúp công việc bảo trì của các kỹ thuật viên trở nên nhẹ nhàng và nhanh chóng hơn bao giờ hết. Hơn nữa chức năng tự chẩn đoán lỗi và cảnh báo tuổi thọ linh kiện giúp người quản lý kỹ thuật chủ động lên kế hoạch bảo dưỡng định kỳ tránh được những sự cố dừng máy đột ngột gây thiệt hại về kinh tế cho doanh nghiệp.
Bên cạnh phần cứng bền bỉ thì phần mềm và khả năng cài đặt của biến tần Mitsubishi D700 cũng được tối ưu hóa để mang lại trải nghiệm người dùng tốt nhất. Bảng điều khiển tích hợp sẵn trên mặt biến tần với núm xoay Digital Dial cho phép người dùng thao tác cài đặt thông số và điều chỉnh tần số một cách trực quan và chính xác. Các thông số kỹ thuật được sắp xếp khoa học theo các nhóm chức năng giúp kỹ sư điện dễ dàng tra cứu và thiết lập cấu hình phù hợp với yêu cầu công nghệ của từng loại máy móc cụ thể. Ngoài ra khả năng kết nối mạng thông qua cổng truyền thông RS-485 hỗ trợ giao thức Modbus RTU giúp biến tần dễ dàng tích hợp vào các hệ thống giám sát và điều khiển tập trung SCADA hoặc kết nối với màn hình HMI và PLC để tạo nên một giải pháp tự động hóa toàn diện.
2. Ứng dụng biến tần Mitsubishi D700
Biến tần Mitsubishi D700 được xem là dòng biến tần đa năng và linh hoạt bậc nhất trong phân khúc công suất nhỏ và trung bình nên nó được ứng dụng rộng rãi trong hầu hết các ngành công nghiệp sản xuất hiện đại tại Việt Nam. Một trong những ứng dụng phổ biến nhất của thiết bị này là điều khiển các hệ thống băng tải và băng chuyền trong các nhà máy sản xuất thực phẩm đóng gói và lắp ráp linh kiện điện tử. Nhờ khả năng khởi động êm ái và điều chỉnh tốc độ linh hoạt biến tần giúp đồng bộ hóa tốc độ của các băng tải với nhau đảm bảo quy trình sản xuất diễn ra liên tục và nhịp nhàng. Việc này giúp giảm thiểu sự rung lắc và va đập cơ khí từ đó bảo vệ hàng hóa khỏi hư hỏng và kéo dài tuổi thọ của hệ thống truyền động.
Trong ngành công nghiệp dệt may và bao bì dòng biến tần FR-D700 đóng vai trò quan trọng trong việc điều khiển các máy cuốn chỉ máy dệt kim và máy in bao bì. Yêu cầu của các loại máy này là sự ổn định về tốc độ và lực căng để đảm bảo chất lượng vải hoặc độ sắc nét của hình ảnh in ấn. Với khả năng điều khiển vector chính xác và phản hồi nhanh biến tần D700 giúp duy trì lực căng ổn định ngăn ngừa tình trạng đứt chỉ hoặc nhăn vải giúp nâng cao năng suất và chất lượng sản phẩm cuối cùng. Thanh Thiên Phú đã cung cấp giải pháp này cho rất nhiều đối tác trong ngành dệt may và nhận được những phản hồi tích cực về hiệu quả cải thiện rõ rệt sau khi nâng cấp hệ thống.
Lĩnh vực gia công cơ khí chính xác và chế tạo máy cũng là một thị trường rộng lớn cho dòng biến tần này đặc biệt là các ứng dụng máy tiện máy phay hay máy mài công suất nhỏ. Việc sử dụng biến tần để điều khiển tốc độ trục chính giúp người vận hành dễ dàng thay đổi tốc độ cắt phù hợp với từng loại vật liệu và dao cụ khác nhau. Chức năng phanh tái sinh tích hợp sẵn hoặc khả năng kết nối với điện trở xả giúp biến tần kiểm soát tốt quá trình dừng động cơ hoặc đảo chiều quay nhanh chóng đáp ứng các yêu cầu khắt khe về thời gian gia công và độ chính xác của chi tiết máy. Điều này giúp các xưởng cơ khí nâng cao năng lực sản xuất và đáp ứng được các đơn hàng có yêu cầu kỹ thuật cao từ phía đối tác.
Ngoài ra biến tần Mitsubishi D700 còn được ứng dụng hiệu quả trong các hệ thống bơm và quạt gió quy mô nhỏ trong các tòa nhà hoặc nhà xưởng công nghiệp. Chức năng tiết kiệm năng lượng OEC hay Optimum Excitation Control giúp tối ưu hóa dòng điện từ hóa cấp cho động cơ dựa trên tải thực tế từ đó giảm thiểu lượng điện năng tiêu thụ một cách đáng kể so với phương pháp khởi động trực tiếp hoặc sao tam giác truyền thống. Đối với các hệ thống quạt thông gió hoặc bơm cấp nước sinh hoạt việc điều chỉnh tốc độ động cơ theo nhu cầu sử dụng thực tế không chỉ giúp tiết kiệm chi phí tiền điện hàng tháng mà còn giảm tiếng ồn và độ rung mang lại môi trường làm việc yên tĩnh và thoải mái hơn cho người lao động.
Ngành công nghiệp chế biến gỗ và sản xuất đồ nội thất cũng đang dần chuyển dịch sang sử dụng các thiết bị tự động hóa trong đó có biến tần D700 để nâng cao hiệu quả. Các máy cưa máy bào hay máy chà nhám khi được trang bị biến tần sẽ hoạt động ổn định hơn giảm thiểu dòng khởi động lớn gây sụt áp lưới điện cục bộ. Các doanh nghiệp nhỏ và vừa trong lĩnh vực này khi đầu tư nâng cấp thiết bị sẽ nhận thấy sự thay đổi rõ rệt về chi phí bảo trì và độ bền của động cơ. Thanh Thiên Phú luôn khuyến khích khách hàng tận dụng tối đa các tính năng của biến tần để biến dây chuyền sản xuất thủ công thành một hệ thống bán tự động hiện đại và hiệu quả cao.
3. Thông số kỹ thuật chính
Việc nắm vững các thông số kỹ thuật là điều kiện tiên quyết giúp các kỹ sư và quản lý kỹ thuật lựa chọn được model biến tần phù hợp nhất với nhu cầu sử dụng thực tế. Dòng biến tần Mitsubishi D700 cung cấp một dải công suất và điện áp khá rộng đáp ứng đa dạng các yêu cầu của thị trường điện công nghiệp Việt Nam. Thanh Thiên Phú xin tổng hợp các thông số kỹ thuật quan trọng mà quý khách hàng cần lưu ý khi tìm hiểu về dòng sản phẩm này dưới dạng bảng chi tiết sau đây để thuận tiện cho việc tra cứu và so sánh.
Bảng thông số kỹ thuật tổng quan của Biến tần Mitsubishi FR-D700:
| Thông số kỹ thuật | Chi tiết đặc điểm |
| Dải công suất | Từ 0.1kW đến 15kW (tùy thuộc vào cấp điện áp) |
| Điện áp đầu vào | 1 pha 200V-240V (50/60Hz), 3 pha 200V-240V (50/60Hz), 3 pha 380V-480V (50/60Hz) |
| Điện áp đầu ra | 3 pha 200V-240V hoặc 3 pha 380V-480V (tương ứng với điện áp đầu vào) |
| Khả năng chịu quá tải | 150 phần trăm trong 60 giây và 200 phần trăm trong 0.5 giây (đặc tính thời gian nghịch đảo) |
| Phương pháp điều khiển | Soft-PWM, điều khiển V/F, điều khiển vector từ thông phổ dụng (General-purpose Magnetic Flux Vector Control) |
| Tần số đầu ra | 0.2Hz đến 400Hz (độ phân giải cài đặt 0.01Hz) |
| Mô men khởi động | 150 phần trăm trở lên tại tần số 1Hz (khi sử dụng chức năng bù trượt và bù mô men tự động) |
| Tín hiệu đầu vào | 5 ngõ vào số lập trình được (STF, STR, RH, RM, RL…), 2 ngõ vào analog (điện áp 0-5V/0-10V, dòng điện 4-20mA) |
| Tín hiệu đầu ra | 1 ngõ ra rơ le báo lỗi, 2 ngõ ra transistor cực thu hở (RUN, FU…), 1 ngõ ra analog giám sát (AM) |
| Truyền thông | Tích hợp cổng RS-485 hỗ trợ giao thức Mitsubishi Inverter Protocol và Modbus-RTU |
| Chức năng bảo vệ | Quá dòng, quá áp, thấp áp, quá nhiệt biến tần, quá nhiệt động cơ, mất pha đầu ra, lỗi giao tiếp, lỗi phần cứng |
| Cấp bảo vệ | IP20 (đối với các model công suất nhỏ và trung bình), thiết kế dạng đóng kín chống bụi |
| Môi trường làm việc | Nhiệt độ từ -10 đến +50 độ C (không đóng băng), độ ẩm dưới 90 phần trăm (không ngưng tụ) |
| Tiêu chuẩn tuân thủ | CE, UL, cUL, RoHS, ISO 9001, ISO 14001 |
Bên cạnh các thông số cơ bản nêu trên người dùng cần đặc biệt quan tâm đến kích thước khung vỏ và phương pháp lắp đặt để đảm bảo phù hợp với không gian tủ điện hiện có. Dòng D700 được thiết kế để có thể lắp đặt san sát nhau (side-by-side installation) giúp tiết kiệm diện tích bề ngang của tủ điện. Hệ thống làm mát được thiết kế tối ưu với luồng gió đi từ dưới lên trên giúp tản nhiệt hiệu quả ngay cả khi lắp đặt ở mật độ cao. Ngoài ra việc tích hợp sẵn transistor phanh cho các model từ 0.4kW trở lên giúp người dùng dễ dàng lắp thêm điện trở xả để tăng cường khả năng hãm động năng cho các ứng dụng có quán tính lớn hoặc chu kỳ dừng nhanh.
Một điểm kỹ thuật đáng chú ý nữa là khả năng tương thích điện từ EMC. Các biến tần D700 có thể được trang bị thêm bộ lọc nhiễu (noise filter) để giảm thiểu sóng hài và nhiễu điện từ ảnh hưởng đến các thiết bị nhạy cảm khác trong cùng hệ thống lưới điện. Điều này đặc biệt quan trọng trong các nhà máy có sử dụng nhiều thiết bị đo lường chính xác hoặc hệ thống truyền thông dữ liệu. Thanh Thiên Phú luôn sẵn sàng cung cấp tài liệu kỹ thuật chi tiết catalogue và bản vẽ kích thước CAD cho từng mã sản phẩm cụ thể để quý khách hàng có thể tích hợp vào thiết kế máy móc một cách chính xác nhất.
4. Bảng giá biến tần Mitsubishi D700
Giá thành luôn là một trong những yếu tố quan trọng ảnh hưởng đến quyết định mua sắm của các chủ doanh nghiệp và quản lý kỹ thuật. Thanh Thiên Phú hiểu rằng quý khách hàng luôn mong muốn tìm kiếm một mức giá hợp lý đi kèm với chất lượng sản phẩm chính hãng và dịch vụ hậu mãi uy tín. Dưới đây là bảng giá tham khảo cho một số mã biến tần Mitsubishi D700 thông dụng nhất trên thị trường hiện nay. Tuy nhiên do sự biến động của tỷ giá ngoại tệ và chính sách nhập khẩu giá thực tế có thể thay đổi theo từng thời điểm cụ thể.
Bảng giá tham khảo các model Biến tần Mitsubishi D700 phổ biến:
| Mã sản phẩm (Model) | Công suất (kW) | Điện áp vào | Giá tham khảo (VNĐ) |
| FR-D720S-0.4K | 0.4 kW | 1 pha 220V | Liên hệ |
| FR-D720S-0.75K | 0.75 kW | 1 pha 220V | Liên hệ |
| FR-D720S-1.5K | 1.5 kW | 1 pha 220V | Liên hệ |
| FR-D720S-2.2K | 2.2 kW | 1 pha 220V | Liên hệ |
| FR-D740-0.4K | 0.4 kW | 3 pha 380V | Liên hệ |
| FR-D740-0.75K | 0.75 kW | 3 pha 380V | Liên hệ |
| FR-D740-1.5K | 1.5 kW | 3 pha 380V | Liên hệ |
| FR-D740-2.2K | 2.2 kW | 3 pha 380V | Liên hệ |
| FR-D740-3.7K | 3.7 kW | 3 pha 380V | Liên hệ |
| FR-D740-5.5K | 5.5 kW | 3 pha 380V | Liên hệ |
| FR-D740-7.5K | 7.5 kW | 3 pha 380V | Liên hệ |
Chúng tôi khuyến nghị quý khách hàng nên liên hệ trực tiếp với bộ phận kinh doanh của Thanh Thiên Phú để nhận được báo giá chính xác nhất cùng các chương trình khuyến mãi và chiết khấu hấp dẫn dành cho khách hàng doanh nghiệp hoặc đơn hàng số lượng lớn. Việc mua hàng từ nhà cung cấp uy tín không chỉ đảm bảo quý khách nhận được sản phẩm mới 100 phần trăm đầy đủ chứng từ CO CQ mà còn tránh được rủi ro mua phải hàng giả hàng nhái kém chất lượng trôi nổi trên thị trường.
Đầu tư vào thiết bị điện tự động chất lượng cao là một khoản đầu tư thông minh mang lại lợi ích lâu dài. Mặc dù chi phí ban đầu có thể cao hơn so với các thương hiệu giá rẻ nhưng độ bền và sự ổn định của Mitsubishi D700 sẽ giúp doanh nghiệp tiết kiệm đáng kể chi phí sửa chữa thay thế và thời gian dừng máy trong tương lai. Để nhận báo giá chi tiết và tư vấn giải pháp tối ưu chi phí quý khách vui lòng bấm nút liên hệ hoặc gọi ngay hotline 08.12.77.88.99 để được đội ngũ kỹ sư của Thanh Thiên Phú hỗ trợ tận tình.

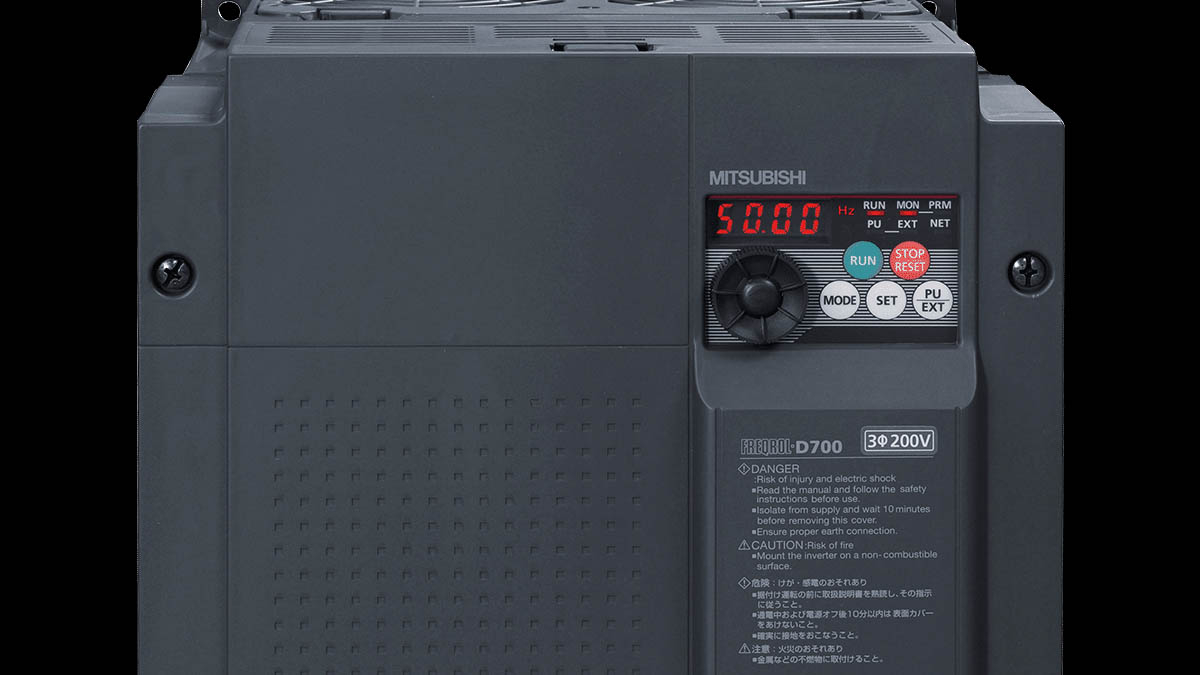

5. Hướng dẫn chọn lựa biến tần Mitsubishi D700
Việc lựa chọn đúng dòng biến tần và công suất phù hợp là bước quan trọng đầu tiên để đảm bảo hệ thống hoạt động ổn định và bền bỉ. Một sự lựa chọn sai lầm có thể dẫn đến tình trạng biến tần báo lỗi thường xuyên động cơ không đủ lực kéo hoặc lãng phí chi phí đầu tư ban đầu không cần thiết. Thanh Thiên Phú xin chia sẻ quy trình lựa chọn biến tần Mitsubishi D700 dựa trên kinh nghiệm thực tế nhiều năm trong ngành tự động hóa để quý khách hàng tham khảo và áp dụng.
Bước đầu tiên là xác định rõ thông số của động cơ điện mà quý khách đang sử dụng hoặc dự định lắp đặt. Các thông số cần quan tâm bao gồm công suất định mức kW hoặc HP điện áp định mức V dòng điện định mức A và tần số định mức Hz. Thông thường công suất của biến tần phải được chọn lớn hơn hoặc bằng công suất của động cơ. Tuy nhiên đối với các ứng dụng tải nặng như máy nghiền máy ép hay băng tải dài có quán tính lớn chúng tôi khuyên quý khách nên chọn biến tần có công suất lớn hơn một cấp so với động cơ để đảm bảo khả năng chịu quá tải và mô men khởi động tốt nhất.
Yếu tố tiếp theo cần xem xét là nguồn điện đầu vào tại nhà máy hoặc xưởng sản xuất. Biến tần D700 có các dòng đầu vào 1 pha 220V và 3 pha 380V. Nếu quý khách sử dụng nguồn điện dân dụng 1 pha 220V nhưng muốn điều khiển động cơ 3 pha 220V thì dòng FR-D720S là lựa chọn duy nhất. Ngược lại nếu nhà xưởng đã có sẵn nguồn điện 3 pha 380V thì nên ưu tiên sử dụng dòng FR-D740 để đảm bảo cân bằng pha lưới điện và hiệu suất hoạt động cao hơn. Việc xác định đúng điện áp nguồn cấp là cực kỳ quan trọng vì cấp sai điện áp có thể gây hư hỏng nổ bo mạch biến tần ngay lập tức.
Loại tải và ứng dụng cụ thể cũng quyết định đến việc chọn mã sản phẩm. Đối với các tải có đặc tính mô men thay đổi như quạt gió và bơm nước quý khách có thể chọn biến tần có công suất vừa đủ với động cơ để tiết kiệm chi phí. Nhưng đối với các tải có đặc tính mô men không đổi hoặc yêu cầu mô men khởi động lớn như máy nâng hạ thang hàng máy đùn nhựa thì việc tính toán chọn dư tải là bắt buộc. Ngoài ra nếu môi trường làm việc có nhiều bụi bẩn ẩm ướt hoặc hóa chất ăn mòn quý khách cần xem xét đến các giải pháp bảo vệ tăng cường như lắp đặt biến tần trong tủ điện kín có hệ thống thông gió cưỡng bức hoặc sử dụng các dòng biến tần có cấp bảo vệ cao hơn nếu điều kiện cho phép.
Cuối cùng đừng quên xem xét đến các tính năng mở rộng và khả năng kết nối trong tương lai. Nếu hệ thống của quý khách cần giao tiếp với PLC hoặc màn hình HMI hãy chắc chắn rằng biến tần có hỗ trợ các chuẩn truyền thông tương ứng. Dòng D700 hỗ trợ Modbus RTU qua cổng RS-485 là một lợi thế lớn cho các giải pháp kết nối mạng giá rẻ. Thanh Thiên Phú luôn sẵn sàng tư vấn kỹ thuật chi tiết để giúp quý khách đưa ra quyết định mua sắm chính xác nhất tối ưu hóa hiệu quả đầu tư và đáp ứng hoàn hảo yêu cầu công nghệ của dây chuyền sản xuất.
6. Hướng dẫn đấu nối biến tần Mitsubishi D700
Đấu nối biến tần là công việc đòi hỏi sự cẩn thận và tuân thủ nghiêm ngặt các quy tắc an toàn điện để đảm bảo thiết bị hoạt động đúng chức năng và tránh các sự cố cháy nổ đáng tiếc. Trước khi tiến hành đấu nối quý khách hàng cần ngắt hoàn toàn nguồn điện và chờ đợi ít nhất 10 phút để các tụ điện bên trong biến tần xả hết điện năng tích trữ. Thanh Thiên Phú xin hướng dẫn các bước đấu nối cơ bản cho mạch động lực và mạch điều khiển của biến tần Mitsubishi D700 một cách dễ hiểu nhất.
Đối với mạch động lực các chân đấu nối thường được ký hiệu là R/L1 S/L2 T/L3 cho nguồn vào và U V W cho đầu ra động cơ. Quý khách cần đấu nối nguồn điện lưới 3 pha vào ba chân R S T hoặc nguồn 1 pha vào chân R và S tùy theo model biến tần. Tuyệt đối không được đấu nhầm nguồn điện vào các chân U V W vì điều này sẽ làm hỏng module công suất IGBT ngay lập tức. Dây tiếp địa cần được đấu vào chân PE hoặc ký hiệu nối đất để đảm bảo an toàn rò rỉ điện và giảm nhiễu. Ba dây pha của động cơ được đấu vào các chân U V W theo thứ tự bất kỳ nếu động cơ quay ngược chiều mong muốn quý khách chỉ cần đảo vị trí của hai trong ba dây này là được.
Mạch điều khiển của biến tần D700 bao gồm các chân tín hiệu số và tín hiệu analog được bố trí trên cầu đấu dây nhỏ hơn. Để điều khiển chạy dừng bằng công tắc ngoài quý khách đấu nối công tắc hoặc nút nhấn vào chân SD (chân chung cho logic Sink) và chân STF (chạy thuận) hoặc STR (chạy nghịch). Lưu ý rằng dòng D700 cho phép lựa chọn logic đầu vào là Sink (kích âm) hoặc Source (kích dương) thông qua jumper cài đặt trên bo mạch vì vậy hãy kiểm tra kỹ vị trí jumper trước khi đấu nối với PLC hoặc bộ điều khiển bên ngoài. Đối với việc điều chỉnh tần số bằng biến trở ngoài ba chân của biến trở sẽ được đấu vào các chân 10 (nguồn +5V), 2 (tín hiệu vào) và 5 (chân chung analog).
Ngoài ra nếu quý khách sử dụng chức năng báo lỗi hoặc báo trạng thái hoạt động các chân rơ le A B C sẽ được sử dụng để kết nối với đèn báo hoặc còi hú. Chân A và C là tiếp điểm thường mở chân B và C là tiếp điểm thường đóng. Khi biến tần báo lỗi rơ le sẽ tác động và thay đổi trạng thái các tiếp điểm này. Việc sử dụng dây cáp có bọc chống nhiễu (shielded cable) cho các tín hiệu điều khiển và tín hiệu analog là rất cần thiết để tránh hiện tượng nhiễu tín hiệu gây ra hoạt động sai lệch đặc biệt là trong môi trường công nghiệp có nhiều biến tần hoặc động cơ công suất lớn hoạt động đồng thời.
Để đảm bảo tính thẩm mỹ và an toàn các đầu dây nên được bấm cosse chắc chắn và siết chặt ốc vít theo lực quy định của nhà sản xuất. Không được để các mạt dây đồng rơi vào bên trong biến tần trong quá trình thao tác. Sau khi hoàn tất đấu nối hãy kiểm tra lại một lần nữa toàn bộ sơ đồ bằng đồng hồ vạn năng để đảm bảo không có sự cố ngắn mạch hay chạm chập trước khi cấp nguồn. Thanh Thiên Phú khuyến nghị quý khách nên tham khảo kỹ tài liệu hướng dẫn sử dụng đi kèm máy hoặc liên hệ với bộ phận kỹ thuật của chúng tôi nếu gặp bất kỳ khó khăn nào trong quá trình lắp đặt.
7. Hướng dẫn kết nối biến tần Mitsubishi D700 với phần mềm
Trong kỷ nguyên số hóa việc cấu hình và giám sát biến tần thông qua phần mềm trên máy tính giúp tiết kiệm thời gian và nâng cao độ chính xác so với việc cài đặt thủ công trên bàn phím. Mitsubishi Electric cung cấp phần mềm FR-Configurator2 chuyên dụng cho việc cài đặt giám sát và chẩn đoán lỗi các dòng biến tần của hãng trong đó có D700. Thanh Thiên Phú xin giới thiệu sơ lược về quy trình kết nối và lợi ích của việc sử dụng công cụ mạnh mẽ này trong công việc bảo trì và vận hành hệ thống.
Để kết nối biến tần với máy tính quý khách cần có cáp kết nối USB chuyên dụng (đối với các dòng biến tần đời mới có cổng USB) hoặc bộ chuyển đổi từ USB sang RS-485 nếu kết nối qua cổng PU truyền thống. Cổng kết nối PU trên biến tần D700 sử dụng chuẩn RJ45 vì vậy quý khách cần chuẩn bị cáp mạng bấm đúng sơ đồ chân hoặc mua cáp kết nối chính hãng để đảm bảo truyền thông ổn định. Sau khi kết nối vật lý thành công quý khách cần cài đặt driver cho cáp và thiết lập thông số cổng COM trên máy tính tương ứng với trong phần mềm FR-Configurator2.
Phần mềm FR-Configurator2 cung cấp giao diện trực quan giúp người dùng dễ dàng truy cập vào tất cả các thông số của biến tần. Quý khách có thể xem danh sách thông số theo nhóm chức năng thay đổi giá trị và nạp xuống biến tần chỉ với vài cú click chuột. Tính năng so sánh thông số (Parameter Compare) giúp kỹ thuật viên nhanh chóng phát hiện sự khác biệt giữa cài đặt hiện tại và cài đặt chuẩn hoặc giữa hai biến tần khác nhau rất hữu ích trong việc sao chép chương trình cho các máy móc giống nhau. Hơn nữa chức năng đồ thị (Graph) cho phép giám sát và ghi lại các đại lượng như dòng điện điện áp tần số theo thời gian thực giúp việc phân tích tải và chẩn đoán sự cố trở nên dễ dàng và khoa học hơn.
Một tính năng hữu ích khác là khả năng lưu trữ file cài đặt trên máy tính. Điều này giúp quý khách tạo ra một kho dữ liệu dự phòng cho toàn bộ các biến tần trong nhà máy. Khi một biến tần bị hỏng cần thay thế quý khách chỉ cần nạp lại file cài đặt đã lưu vào biến tần mới là hệ thống có thể hoạt động trở lại ngay lập tức mà không cần tốn thời gian dò lại từng thông số. Điều này giúp giảm thiểu thời gian ngừng máy (downtime) và tăng hiệu quả bảo trì. Thanh Thiên Phú sẵn sàng hỗ trợ quý khách hàng cài đặt phần mềm và hướng dẫn sử dụng các tính năng cơ bản để quý khách làm chủ hoàn toàn thiết bị của mình.
8. Hướng dẫn cài đặt biến tần Mitsubishi D700 cơ bản
Cài đặt thông số là bước cuối cùng để đưa biến tần vào hoạt động theo đúng yêu cầu công nghệ. Mặc dù biến tần Mitsubishi D700 có hàng trăm thông số khác nhau nhưng đối với các ứng dụng cơ bản quý khách chỉ cần quan tâm đến một số nhóm thông số chính. Thanh Thiên Phú sẽ hướng dẫn quý khách các bước cài đặt nhanh để chạy thử động cơ và điều chỉnh tốc độ cơ bản. Trước khi cài đặt hãy chắc chắn rằng biến tần đang ở chế độ PU (đèn chỉ thị PU sáng) bằng cách nhấn nút PU/EXT trên bàn phím.
Đầu tiên là nhóm thông số về chức năng chạy dừng và điều chỉnh tần số. Thông số quan trọng nhất là Pr.79 (Operation Mode Selection). Nếu quý khách muốn chạy dừng và chỉnh tốc độ trên bàn phím hãy cài Pr.79 = 1. Nếu muốn chạy bằng công tắc ngoài và chỉnh tốc độ bằng biến trở ngoài hãy cài Pr.79 = 2. Nếu muốn kết hợp (ví dụ chạy bằng công tắc ngoài nhưng chỉnh tần số trên bàn phím) hãy cài Pr.79 = 3 hoặc 4 tùy theo nhu cầu. Việc hiểu rõ và cài đặt đúng Pr.79 là chìa khóa để điều khiển biến tần theo ý muốn.
Tiếp theo là các thông số giới hạn và bảo vệ động cơ. Pr.1 (Maximum Frequency) quy định tần số tối đa mà biến tần có thể xuất ra thường cài là 50Hz hoặc 60Hz tùy theo lưới điện và động cơ. Pr.7 (Acceleration Time) là thời gian tăng tốc từ 0Hz đến tần số tối đa và Pr.8 (Deceleration Time) là thời gian giảm tốc từ tần số tối đa về 0Hz. Quý khách nên điều chỉnh thời gian này phù hợp với quán tính của tải thời gian quá ngắn có thể gây lỗi quá dòng (E.OC) hoặc quá áp (E.OV) trong khi thời gian quá dài sẽ làm chậm quy trình sản xuất. Pr.9 (Electronic Thermal O/L Relay) dùng để cài đặt dòng điện bảo vệ quá tải nhiệt cho động cơ giá trị này nên được cài bằng dòng định mức ghi trên nhãn động cơ.
Để nâng cao hiệu suất khởi động quý khách có thể quan tâm đến thông số Pr.0 (Torque Boost). Đối với các tải nặng việc tăng nhẹ giá trị này (ví dụ từ 4% lên 6%) sẽ giúp động cơ khởi động khỏe hơn tuy nhiên không nên tăng quá cao vì sẽ gây nóng động cơ và quá dòng ở tốc độ thấp. Sau khi cài đặt xong các thông số hãy nhấn nút RUN để chạy thử và quan sát dòng điện trên màn hình hiển thị. Nếu dòng điện ổn định và động cơ quay đúng chiều êm ái thì quá trình cài đặt đã thành công.
Trong quá trình vận hành nếu biến tần báo lỗi quý khách cần tra cứu mã lỗi trong tài liệu hướng dẫn để có biện pháp xử lý. Ví dụ lỗi E.OC1 E.OC2 E.OC3 thường liên quan đến quá dòng do kẹt tải hoặc chạm chập pha. Lỗi E.OV1 E.OV2 E.OV3 thường do quá áp khi giảm tốc quá nhanh hoặc điện áp nguồn tăng cao. Lỗi E.THM là do động cơ bị quá tải nhiệt. Việc hiểu rõ ý nghĩa các mã lỗi giúp quý khách nhanh chóng khoanh vùng sự cố và khắc phục triệt để. Đội ngũ kỹ thuật của Thanh Thiên Phú luôn trực tuyến để hỗ trợ quý khách giải mã các lỗi khó và tư vấn giải pháp xử lý kịp thời.
9. Mua biến tần Mitsubishi D700 ở đâu?
Việc tìm kiếm một địa chỉ mua biến tần Mitsubishi D700 uy tín giữa muôn vàn nhà cung cấp trên thị trường hiện nay là một thử thách không nhỏ đối với nhiều khách hàng. Rủi ro mua phải hàng giả hàng kém chất lượng không có bảo hành hoặc dịch vụ hỗ trợ kỹ thuật yếu kém luôn tiềm ẩn. Thanh Thiên Phú tự tin khẳng định vị thế là đối tác tin cậy hàng đầu cung cấp thiết bị điện tự động Mitsubishi chính hãng tại Việt Nam mang đến sự an tâm tuyệt đối cho quý khách hàng.
Tại Thanh Thiên Phú chúng tôi không chỉ bán sản phẩm mà còn bán sự hài lòng và giải pháp kỹ thuật toàn diện. Kho hàng của chúng tôi luôn có sẵn số lượng lớn các mã biến tần D700 thông dụng từ 0.4kW đến 15kW sẵn sàng đáp ứng nhu cầu thay thế lắp mới khẩn cấp của các nhà máy. Tất cả sản phẩm bán ra đều cam kết mới 100 phần trăm nguyên đai nguyên kiện có đầy đủ giấy tờ chứng nhận xuất xứ (CO) và chất lượng (CQ) từ nhà sản xuất đảm bảo tính minh bạch và hợp pháp cho các công trình dự án.
Đội ngũ kỹ sư của Thanh Thiên Phú được đào tạo bài bản chuyên sâu về sản phẩm Mitsubishi Electric luôn sẵn sàng tư vấn nhiệt tình từ khâu chọn thiết bị đến hỗ trợ cài đặt và xử lý sự cố 24/7. Chúng tôi hiểu rằng thời gian là vàng bạc trong sản xuất công nghiệp vì vậy quy trình giao hàng và bảo hành của chúng tôi được tối ưu hóa để nhanh chóng và thuận tiện nhất cho khách hàng. Chính sách bảo hành chính hãng 12 tháng cùng chế độ hậu mãi chu đáo là lời cam kết vững chắc nhất về chất lượng dịch vụ mà Thanh Thiên Phú mang lại.
Đừng để những thiết bị cũ kỹ làm chậm bước tiến của doanh nghiệp bạn. Hãy liên hệ ngay với Thanh Thiên Phú để sở hữu những bộ biến tần Mitsubishi D700 hiện đại mạnh mẽ và tiết kiệm năng lượng. Chúng tôi tin rằng với sự đồng hành của Thanh Thiên Phú quý khách hàng sẽ có được một hệ thống sản xuất ổn định hiệu quả và an toàn tạo tiền đề cho sự phát triển bền vững.
