BACnet viết tắt của Building Automation and Control Networks, là một giao thức truyền thông dữ liệu tiên tiến, đóng vai trò như ngôn ngữ chung cho các thiết bị trong hệ thống tự động hóa tòa nhà và công nghiệp, từ hệ thống điều hòa không khí HVAC đến chiếu sáng, an ninh và quản lý năng lượng. Giao thức mạng điều khiển này mở ra cánh cửa kết nối liền mạch, phá vỡ rào cản giữa các thiết bị từ nhiều nhà sản xuất khác nhau.
Hiểu rõ và ứng dụng chuẩn giao tiếp này chính là chìa khóa giúp các kỹ sư, quản lý kỹ thuật như bạn nâng cao hiệu suất vận hành, tối ưu hóa chi phí và đảm bảo an toàn cho hệ thống của mình. Hãy cùng Thanh Thiên Phú tìm hiểu chi tiết về thiết bị BACnet nhé !
1. BACnet là gì?
BACnet là một giao thức truyền thông dữ liệu được phát triển đặc biệt cho các ứng dụng tự động hóa tòa nhà và hệ thống điều khiển. Nó không thuộc sở hữu của bất kỳ công ty nào mà là một tiêu chuẩn quốc tế (ISO 16484-5) và tiêu chuẩn quốc gia Hoa Kỳ (ANSI/ASHRAE Standard 135), được bảo trợ và phát triển bởi Hiệp hội Kỹ sư Nhiệt lạnh và Điều hòa không khí Hoa Kỳ (ASHRAE).
Mục tiêu cốt lõi khi ASHRAE phát triển BACnet là tạo ra một phương pháp chung, một ngôn ngữ tiêu chuẩn để các thiết bị tự động hóa tòa nhà (Building Automation System – BAS) và hệ thống điều khiển của các nhà sản xuất khác nhau có thể giao tiếp và trao đổi thông tin một cách hiệu quả.
Trước khi BACnet ra đời, thị trường bị phân mảnh bởi các giao thức độc quyền, khiến việc tích hợp hệ thống từ nhiều nhà cung cấp trở nên vô cùng khó khăn, tốn kém và đôi khi là bất khả thi. Điều này giống như việc bạn có những người nói các ngôn ngữ khác nhau trong cùng một phòng họp mà không có phiên dịch viên – không ai hiểu ai và không thể phối hợp làm việc.
BACnet ra đời như một giải pháp đột phá, một người phiên dịch đa năng. Nó định nghĩa các quy tắc về cách dữ liệu được biểu diễn, cách các dịch vụ (như đọc giá trị, ghi lệnh, báo cáo sự kiện) được thực hiện và cách các thiết bị giao tiếp trên các loại mạng khác nhau.
Nhờ đó, một bộ điều khiển HVAC của hãng A có thể dễ dàng đọc nhiệt độ từ cảm biến của hãng B và gửi lệnh điều chỉnh tốc độ quạt đến biến tần của hãng C, miễn là tất cả các thiết bị này đều tuân thủ tiêu chuẩn BACnet.
Đối với các kỹ sư điện, kỹ thuật viên, và quản lý kỹ thuật như bạn, việc hiểu rõ BACnet không chỉ là nắm bắt một công nghệ mới, mà còn là trang bị cho mình một công cụ mạnh mẽ để giải quyết các bài toán thực tế về hiệu suất, chi phí và khả năng mở rộng của hệ thống. Đó là nền tảng vững chắc để xây dựng các giải pháp tự động hóa tiên tiến, đáp ứng yêu cầu ngày càng cao của thị trường.
2. Lịch sử ra đời của BACnet
Lịch sử của BACnet bắt đầu vào tháng 6 năm 1987, khi một nhóm chuyên gia thuộc ASHRAE khởi xướng giao thức này. Mục tiêu ban đầu của họ là tạo ra một ngôn ngữ chung để các hệ thống quản lý năng lượng và điều khiển tòa nhà (EMCS) có thể “giao tiếp” với nhau, giải quyết vấn đề thiếu tương thích giữa các nhà sản xuất. Sự phát triển này đã đạt đến những cột mốc quan trọng khi BACnet được công nhận là tiêu chuẩn chính thức tại Mỹ vào năm 1995 (ASHRAE/ANSI 135) và sau đó là tiêu chuẩn quốc tế vào năm 2003 (ISO 16484-5).
Việc chuẩn hóa này đã tạo ra một bộ quy tắc chung, cho phép các nhà sản xuất trên toàn thế giới phát triển những sản phẩm có khả năng tương thích liền mạch. Để đảm bảo các thiết bị tuân thủ đúng quy tắc, một bài kiểm tra tiêu chuẩn (BSR/ASHRAE 135.1) cũng được thiết lập. Cho đến ngày nay, ASHRAE vẫn là tổ chức chịu trách nhiệm duy trì và phát triển BACnet.
Ngay sau khi ra đời, BACnet đã tạo ra một tác động lớn trong ngành công nghiệp tự động hóa tòa nhà, đặc biệt là trong lĩnh vực điều hòa không khí và thông gió (HVAC). Các nhà sản xuất nhanh chóng nắm bắt cơ hội và bắt đầu sản xuất thiết bị tuân thủ theo chuẩn mới này. Một ví dụ điển hình là vào năm 1996, công ty Alerton đã ra mắt một dòng sản phẩm hoàn chỉnh sử dụng BACnet, từ máy tính điều khiển trung tâm cho đến các bộ điều khiển cấp trường.
Sự phổ biến của BACnet ngày càng tăng trưởng mạnh mẽ, được minh chứng bằng việc đến năm 2017, đã có tới 1000 công ty trên toàn thế giới được cấp mã số nhận diện riêng (Vendor ID) để sản xuất thiết bị BACnet, khẳng định sự thành công và mức độ chấp nhận rộng rãi của tiêu chuẩn trên thị trường toàn cầu.
BACnet không ngừng được cải tiến và mở rộng để đáp ứng nhu cầu ngày càng đa dạng của các tòa nhà thông minh. Ban đầu tập trung vào HVAC, tiêu chuẩn này đã được bổ sung để hỗ trợ các hệ thống phòng cháy chữa cháy và an toàn vào năm 2001. Đến năm 2004, phạm vi của nó tiếp tục được mở rộng để bao gồm cả điều khiển chiếu sáng, kiểm soát ra vào, quản lý năng lượng và giao tiếp không dây. Song song với sự phát triển về kỹ thuật, cộng đồng BACnet cũng lớn mạnh hơn khi các nhóm ủng hộ đã hợp nhất thành tổ chức BACnet International vào năm 2006.
Dưới sự dẫn dắt của các chủ tịch ủy ban khác nhau thuộc ASHRAE, tiêu chuẩn BACnet được cập nhật thường xuyên thông qua các “bản bổ sung”, với các phiên bản lớn được phát hành định kỳ vào các năm 2001, 2004, 2008, 2012, và 2016. Quá trình cập nhật liên tục này đảm bảo BACnet luôn phù hợp với những tiến bộ công nghệ và yêu cầu thực tế của thị trường.
3. Cách thức hoạt động của BACnet
Để làm chủ BACnet, điều quan trọng là phải nắm được cách thức hoạt động cốt lõi của giao thức này. BACnet vận hành dựa trên một cấu trúc logic, cho phép các thiết bị đa dạng từ nhiều nhà sản xuất “hiểu” và hợp tác nhịp nhàng với nhau.
Nền tảng của cấu trúc này là mô hình Client-Server (Khách-Chủ) linh hoạt. Trong đó, một thiết bị Client sẽ gửi yêu cầu về dữ liệu hoặc dịch vụ, ví dụ như một máy tính BMS hỏi thông tin nhiệt độ. Thiết bị Server, chẳng hạn như một bộ điều khiển, sẽ đáp ứng yêu cầu đó bằng cách cung cấp dữ liệu hoặc thực hiện hành động tương ứng. Điểm đặc biệt của BACnet là một thiết bị có thể đồng thời đảm nhiệm cả hai vai trò, vừa là Client vừa là Server, mang lại sự linh hoạt tối đa khi thiết kế và mở rộng mạng lưới.

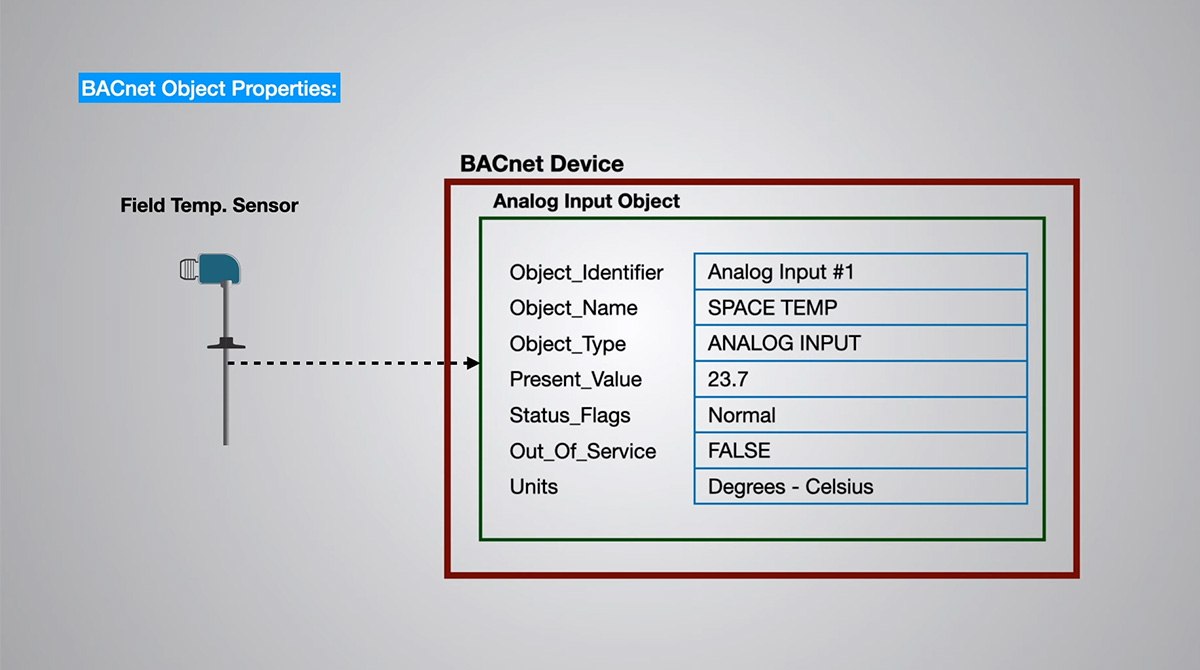

Trái tim của BACnet và cũng là “ngôn ngữ chung” của các thiết bị chính là khái niệm về Đối tượng (Objects). Đây là cách BACnet chuẩn hóa việc biểu diễn thông tin và chức năng của một thiết bị vật lý hay một khái niệm logic. Mỗi thiết bị chứa một tập hợp các đối tượng chuẩn, ví dụ như Analog Input (AI) để đo các giá trị liên tục như nhiệt độ, Binary Input (BI) để ghi nhận trạng thái nhị phân như công tắc bật/tắt, Analog Output (AO) để gửi tín hiệu điều khiển biến thiên đến van, và Binary Output (BO) để thực thi lệnh bật/tắt rơ-le hoặc đèn. Mỗi đối tượng này lại có các Thuộc tính (Properties) chi tiết như Present_Value (giá trị hiện tại) hay Object_Name (tên đối tượng). Chính nhờ sự chuẩn hóa này mà mọi thiết bị BACnet có thể “đọc hiểu” dữ liệu của nhau một cách thống nhất.

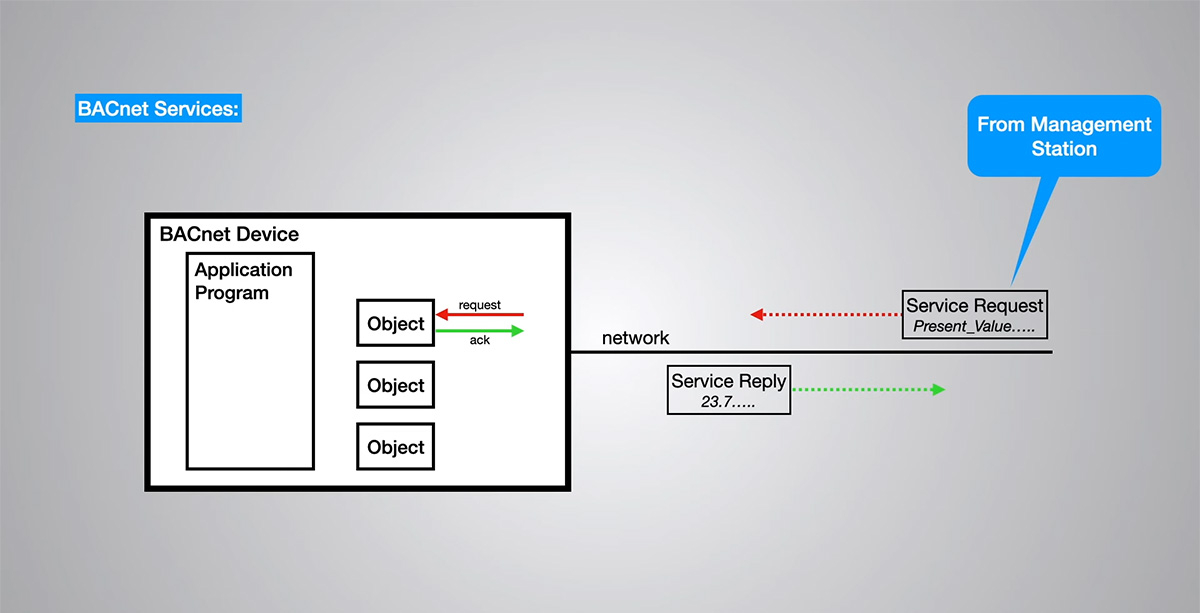

Để các đối tượng có thể tương tác, BACnet sử dụng các Dịch vụ (Services), vốn là những hành động được chuẩn hóa để trao đổi thông tin và điều khiển. Các dịch vụ này bao gồm những hành động cơ bản như truy cập dữ liệu (ReadProperty, WriteProperty), khám phá thiết bị trên mạng (Who-Is/I-Am), hay quản lý cảnh báo và sự kiện (SubscribeCOV). Để đảm bảo các thiết bị khác nhau có thể thực hiện những dịch vụ này một cách tương thích, BACnet định nghĩa các Khối Xây Dựng Tương Thích (BIBBs – BACnet Interoperability Building Blocks). Mỗi BIBB quy định một tập hợp các đối tượng và dịch vụ cần thiết cho một chức năng cụ thể. Do đó, việc kiểm tra tài liệu PICS (Protocol Implementation Conformance Statement) của thiết bị để xem các BIBB được hỗ trợ là rất quan trọng, giúp đảm bảo khả năng tương tác thành công trong hệ thống.
Một trong những ưu điểm lớn nhất của BACnet là khả năng hoạt động trên nhiều loại mạng vật lý khác nhau, cho phép tối ưu hóa hiệu suất và chi phí. Hai lựa chọn phổ biến nhất là BACnet/IP, sử dụng mạng Ethernet và giao thức IP tốc độ cao, lý tưởng cho mạng trục (backbone) và dễ dàng tích hợp với hạ tầng IT. Lựa chọn còn lại là BACnet MS/TP, sử dụng đường truyền RS-485 tiết kiệm và đáng tin cậy, phù hợp để kết nối các thiết bị cấp trường như cảm biến và bộ điều khiển. Khả năng này cho phép xây dựng các hệ thống lai (hybrid), kết hợp mạng BACnet/IP cho trục chính và các mạng nhánh BACnet MS/TP, được liên kết với nhau thông qua Bộ định tuyến BACnet (BACnet Router), tạo ra một giải pháp toàn diện và hiệu quả.
4. Các phiên bản BACnet phổ biến
Như đã đề cập, một trong những điểm mạnh của BACnet là khả năng hoạt động trên nhiều nền tảng mạng vật lý khác nhau. Điều này mang lại sự linh hoạt tuyệt vời cho các kỹ sư thiết kế hệ thống, cho phép lựa chọn giải pháp phù hợp nhất với yêu cầu kỹ thuật, ngân sách và hạ tầng hiện có.
Trong số các lựa chọn đó, hai phiên bản nổi bật và được sử dụng rộng rãi nhất hiện nay là BACnet/IP và BACnet MS/TP. Việc hiểu rõ đặc điểm, ưu và nhược điểm của từng loại sẽ giúp bạn đưa ra quyết định đúng đắn khi xây dựng hoặc nâng cấp hệ thống của mình.

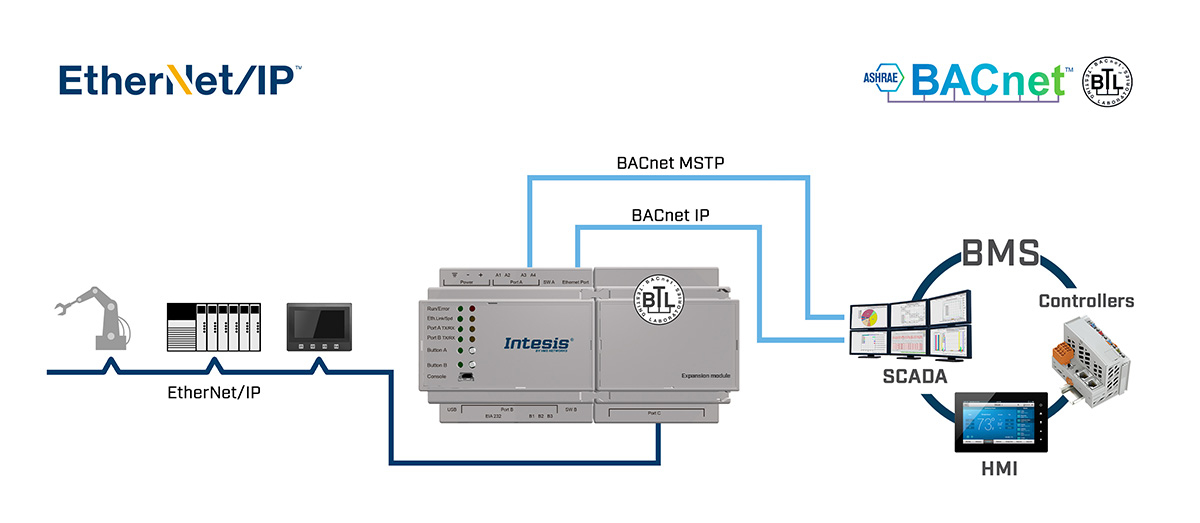

4.1. BACnet/IP (BACnet over Internet Protocol)
Một trong những phương thức triển khai BACnet phổ biến và mạnh mẽ nhất là BACnet/IP (BACnet over Internet Protocol). Đúng như tên gọi, phương thức này hoạt động trên nền tảng hạ tầng mạng Ethernet và bộ giao thức TCP/IP quen thuộc, tương tự như mạng máy tính văn phòng hay mạng internet mà chúng ta sử dụng hàng ngày. Trong mạng BACnet/IP, mỗi thiết bị sẽ giao tiếp với nhau thông qua một địa chỉ IP duy nhất.
Sự lựa chọn này mang lại nhiều ưu điểm vượt trội. Trước hết, nó tận dụng được tốc độ cao của mạng Ethernet (từ 100 Mbps đến 1 Gbps hoặc hơn), cho phép truyền tải lượng lớn dữ liệu một cách nhanh chóng, rất phù hợp cho các ứng dụng đòi hỏi cập nhật liên tục hoặc truyền dữ liệu lịch sử (trend log). Hơn nữa, BACnet/IP có thể tích hợp trực tiếp vào mạng LAN/WAN hiện có của tòa nhà, giúp giảm đáng kể chi phí lắp đặt cáp mới nếu hạ tầng đã sẵn sàng. Khả năng mở rộng của hệ thống cũng rất linh hoạt, cho phép dễ dàng kết nối các mạng BACnet khác nhau thông qua bộ định tuyến IP tiêu chuẩn và tạo điều kiện cho việc truy cập, giám sát hệ thống từ xa qua internet. Nền tảng IP này cũng giúp việc tích hợp với các hệ thống IT khác như cơ sở dữ liệu hay phần mềm quản lý trở nên thuận tiện hơn bao giờ hết.
Tuy nhiên, việc triển khai BACnet/IP cũng có một số thách thức. Chi phí cho các thiết bị hỗ trợ giao thức này thường cao hơn so với các phương án khác. Đồng thời, việc cấu hình và quản lý đòi hỏi kiến thức nhất định về mạng IP, chẳng hạn như địa chỉ IP, subnet mask, và thường cần sự phối hợp chặt chẽ với bộ phận IT. Một vấn đề kỹ thuật cần lưu ý là lưu lượng quảng bá (broadcast traffic) phát sinh từ một số dịch vụ như “Who-Is”. Nếu không được quản lý đúng cách bằng thiết bị chuyên dụng như BBMD (BACnet/IP Broadcast Management Device), nó có thể gây tắc nghẽn, đặc biệt trên các mạng quy mô lớn.
Chính vì những đặc điểm này, BACnet/IP thường là lựa chọn lý tưởng cho mạng trục (backbone) của hệ thống BMS/BAS, dùng để kết nối các bộ điều khiển cấp cao, máy chủ, máy trạm vận hành và các bộ định tuyến BACnet. Nó cũng là giải pháp tối ưu cho việc tích hợp hệ thống giữa các tòa nhà hoặc các khu vực khác nhau trong một cơ sở rộng lớn.
Xem sản phẩm: Bộ điều khiển VAV compact, BACnet – GDB181.1E/BA

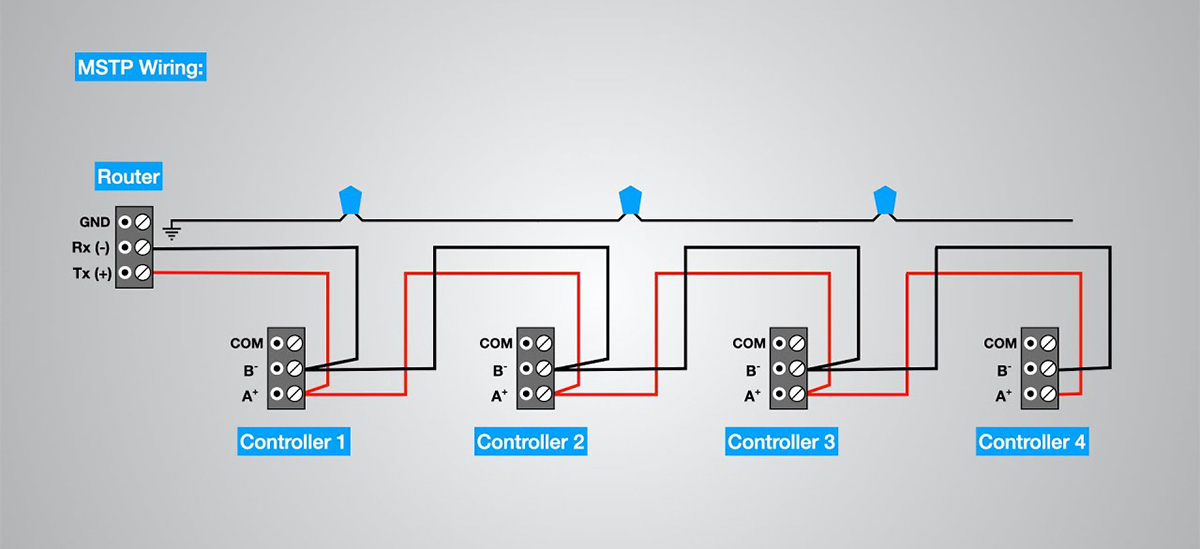

4.2. BACnet MS/TP (Master-Slave/Token-Passing)
Bên cạnh BACnet/IP, một phương thức triển khai phổ biến khác, đặc biệt ở cấp trường, là BACnet MS/TP (Master-Slave/Token-Passing). Nền tảng của phương thức này là đường truyền vật lý RS-485, một chuẩn truyền thông nối tiếp công nghiệp nổi tiếng về độ tin cậy và chi phí thấp, với các thiết bị được kết nối với nhau theo kiểu bus (daisy-chain).
Cơ chế vận hành của MS/TP dựa trên một nguyên tắc khéo léo gọi là “Master-Slave/Token-Passing”. Trong đó, các thiết bị chính (Master), thường là các bộ điều khiển, sẽ lần lượt chuyền tay nhau một “thẻ bài” (token) ảo. Chỉ thiết bị nào đang giữ token mới có quyền khởi tạo giao tiếp, đảm bảo không bao giờ xảy ra xung đột dữ liệu trên đường truyền dùng chung. Các thiết bị phụ (Slave) như cảm biến hay cơ cấu chấp hành chỉ đơn thuần lắng nghe và trả lời khi nhận được yêu cầu từ một Master.
Ưu điểm lớn nhất của phương thức này là chi phí thấp, bởi cả cáp RS-485 lẫn các thiết bị hỗ trợ MS/TP đều có giá thành rẻ hơn đáng kể so với BACnet/IP. Hơn nữa, chuẩn RS-485 có khả năng chống nhiễu tốt và truyền dữ liệu đi xa, rất đáng tin cậy trong môi trường công nghiệp. Chính vì vậy, nó là lựa chọn lý tưởng để kết nối số lượng lớn các thiết bị đơn giản như bộ điều khiển VAV, cảm biến, công tắc trong một khu vực giới hạn.
Tuy nhiên, MS/TP cũng có những hạn chế nhất định. Tốc độ truyền dữ liệu của nó khá thấp (thường từ 9.6 kbps đến 76.8 kbps), chậm hơn rất nhiều so với BACnet/IP, gây khó khăn khi cần truyền tải lượng dữ liệu lớn. Mạng lưới cũng bị giới hạn về số lượng thiết bị trên một đoạn mạng, và việc chẩn đoán các sự cố như lỗi đấu dây hay mất token đôi khi phức tạp hơn so với mạng IP.
Do đó, ứng dụng điển hình của BACnet MS/TP là để kết nối các thiết bị cấp trường trong các mạng nhánh, ví dụ như toàn bộ cảm biến và bộ điều khiển FCU trên một tầng của tòa nhà. Các mạng nhánh này sau đó sẽ được kết nối vào mạng trục BACnet/IP tốc độ cao thông qua một bộ định tuyến BACnet, tạo nên một hệ thống lai tối ưu cả về hiệu suất và chi phí.
Việc lựa chọn giữa BACnet/IP và BACnet MS/TP phụ thuộc vào nhiều yếu tố: quy mô hệ thống, yêu cầu về tốc độ và băng thông, hạ tầng mạng hiện có, ngân sách, loại thiết bị cần kết nối và kiến thức kỹ thuật của đội ngũ vận hành. Thông thường, một hệ thống BACnet tối ưu sẽ kết hợp cả hai: sử dụng BACnet/IP cho mạng trục tốc độ cao và BACnet MS/TP cho các mạng nhánh cấp trường tiết kiệm chi phí.
5. Ứng dụng thực tế của BACnet
Lý thuyết về BACnet rất hấp dẫn, nhưng sức mạnh thực sự của nó được thể hiện qua các ứng dụng thực tế đa dạng, giải quyết những thách thức cụ thể trong nhiều lĩnh vực khác nhau. Từ những tòa nhà chọc trời hiện đại đến các nhà máy sản xuất phức tạp, BACnet đang âm thầm nhưng mạnh mẽ tối ưu hóa hoạt động và mang lại giá trị thiết thực.
Hãy cùng thanhthienphu.vn điểm qua một số lĩnh vực ứng dụng tiêu biểu, nơi giao thức BACnet đang phát huy tối đa vai trò của mình:
5.1. Tòa nhà thông minh (Smart Buildings)
Lĩnh vực ứng dụng cốt lõi và phổ biến nhất của BACnet chính là trong hệ thống tự động hóa tòa nhà (Building Automation). Trong một công trình hiện đại như tòa nhà thương mại, văn phòng, hay khách sạn, vô số hệ thống cơ điện cần được quản lý và phối hợp nhịp nhàng, và BACnet chính là giao thức nền tảng để thực hiện điều đó.
Điển hình nhất là hệ thống HVAC (sưởi ấm, thông gió và điều hòa không khí), nơi BACnet cho phép điều khiển chính xác nhiệt độ, độ ẩm và lưu lượng gió cho từng khu vực. Giao thức này tối ưu hóa hoạt động của toàn bộ hệ thống từ chiller, AHU đến các FCU và VAV box, dựa trên lịch trình và cảm biến, nhằm mang lại sự thoải mái tối đa cho người sử dụng đồng thời tiết kiệm năng lượng đáng kể. Không chỉ dừng lại ở đó, BACnet còn mở rộng khả năng tích hợp sang hệ thống chiếu sáng thông minh. Nó cho phép điều khiển độ sáng dựa vào ánh sáng tự nhiên, cảm biến hiện diện hoặc tạo ra các kịch bản chiếu sáng linh hoạt, vừa tiết kiệm điện vừa nâng cao trải nghiệm không gian.
Một vai trò quan trọng không kém là sự kết nối với hệ thống an ninh và an toàn. BACnet tạo ra một mạng lưới liên kết giữa hệ thống kiểm soát truy cập, camera giám sát và báo cháy. Nhờ đó, khi có sự cố như hỏa hoạn, thông tin được chia sẻ tức thì để hệ thống HVAC tự động chuyển sang chế độ kiểm soát khói, thang máy di chuyển đến tầng an toàn và cửa thoát hiểm được mở khóa.
Hơn nữa, BACnet đóng vai trò là nền tảng để thu thập dữ liệu tiêu thụ điện, nước từ các đồng hồ đo, giúp hệ thống quản lý năng lượng phân tích và đưa ra các biện pháp tối ưu. Thậm chí, các tiện ích khác như rèm cửa tự động, âm thanh thông báo hay quản lý thang máy cũng có thể được hợp nhất, biến BACnet thành xương sống kỹ thuật số, gắn kết mọi thành phần trong tòa nhà thành một thể thống nhất, thông minh và hiệu quả.
5.2. Trung tâm dữ liệu (Data Centers)
Trong môi trường đặc thù của các trung tâm dữ liệu, nơi tiêu thụ năng lượng khổng lồ và đòi hỏi sự ổn định tuyệt đối về môi trường vận hành, BACnet nổi lên như một công cụ không thể thiếu để đảm bảo độ tin cậy và hiệu quả.
Ứng dụng trực tiếp và quan trọng nhất của giao thức này là trong việc kiểm soát môi trường một cách chính xác. Các hệ thống làm mát chính xác như CRAC và CRAH sử dụng BACnet để giao tiếp và duy trì nhiệt độ, độ ẩm trong một ngưỡng nghiêm ngặt, từ đó ngăn ngừa nguy cơ quá nhiệt và hư hỏng cho các thiết bị IT đắt tiền. Bên cạnh việc kiểm soát nhiệt độ, BACnet còn đóng vai trò then chốt trong giám sát nguồn điện. Giao thức này cho phép tích hợp các thiết bị như bộ phân phối nguồn (PDU) và bộ lưu điện (UPS) vào một hệ thống giám sát chung, giúp theo dõi liên tục chất lượng điện năng, tải tiêu thụ và trạng thái của pin dự phòng.
Vượt lên trên việc giám sát từng hệ thống riêng lẻ, BACnet chính là nền tảng cho các giải pháp Quản lý Hạ tầng Trung tâm Dữ liệu (DCIM) hiện đại. Các hệ thống DCIM sử dụng BACnet làm giao thức nền tảng để thu thập dữ liệu từ toàn bộ hạ tầng cơ điện và IT, cung cấp một cái nhìn tổng thể, đồng thời cung cấp các công cụ phân tích để tối ưu hóa chỉ số hiệu quả sử dụng năng lượng (PUE), giúp trung tâm dữ liệu hoạt động an toàn và tiết kiệm hơn.
5.3. Nhà máy sản xuất và khu công nghiệp
Trong môi trường công nghiệp, mặc dù có sự thống trị của các giao thức chuyên dụng như Modbus hay Profibus, BACnet vẫn khẳng định một vai trò quan trọng, đặc biệt trong việc quản lý các hệ thống phụ trợ và tích hợp chúng vào một bức tranh quản lý tổng thể của nhà máy.

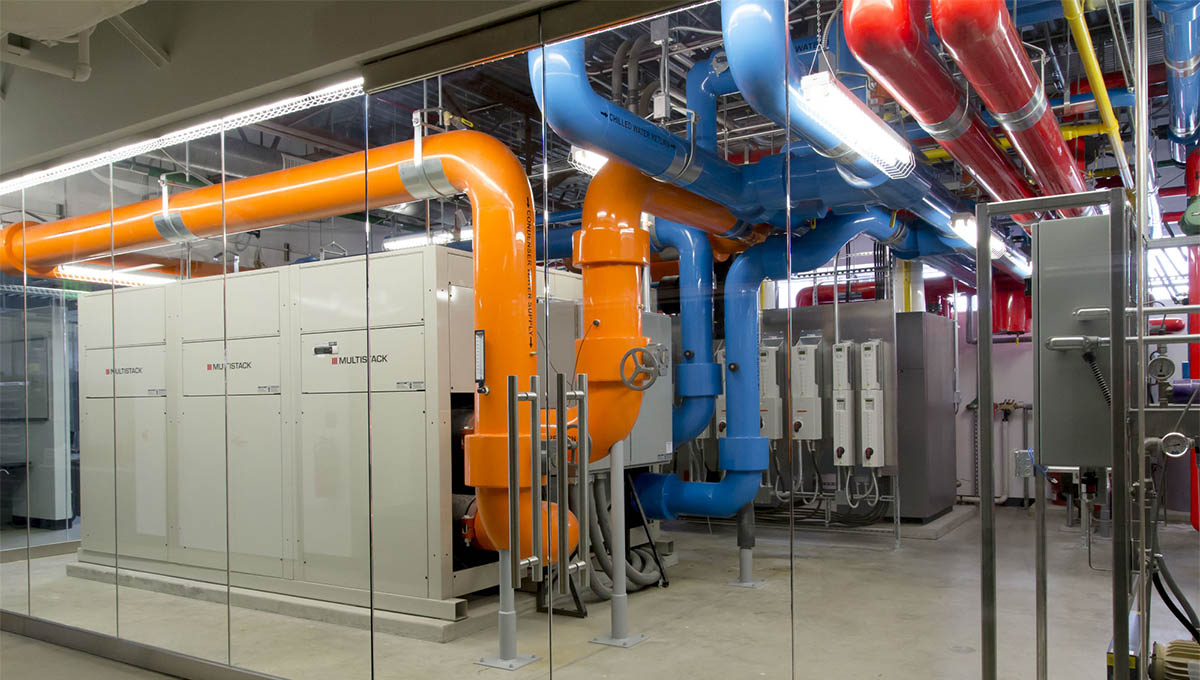

Cụ thể, BACnet chịu trách nhiệm quản lý hệ thống HVAC công nghiệp, đảm bảo điều kiện môi trường về nhiệt độ, độ ẩm và chất lượng không khí luôn phù hợp cho quy trình sản xuất, kho bãi và cả khu vực văn phòng. Song song đó, nó là công cụ đắc lực để giám sát và quản lý việc tiêu thụ năng lượng của toàn nhà máy, từ điện, khí nén đến hơi nước cho các dây chuyền sản xuất. Giao thức này cũng mở rộng sang việc tích hợp và điều khiển hệ thống chiếu sáng hiệu suất cao trong nhà xưởng, góp phần tối ưu hóa chi phí vận hành.
Ở cấp độ tích hợp cao hơn, BACnet cho phép hợp nhất hệ thống quản lý của tòa nhà văn phòng (nếu có) vào hệ thống giám sát chung của toàn khuôn viên. Quan trọng hơn, thông qua các bộ chuyển đổi giao thức (gateway), dữ liệu từ các hệ thống phụ trợ do BACnet quản lý có thể được chia sẻ liền mạch với hệ thống điều khiển sản xuất chính như SCADA hay MES. Sự kết nối này mang lại một cái nhìn toàn diện, giúp nhà quản lý có đầy đủ thông tin để đưa ra quyết định một cách hiệu quả nhất.
5.4. Bệnh viện và cơ sở y tế
Môi trường bệnh viện, với những yêu cầu cực kỳ khắt khe về kiểm soát môi trường, an toàn và độ tin cậy, là một lĩnh vực mà BACnet phát huy vai trò không thể thiếu. Giao thức này là nền tảng để đáp ứng các tiêu chuẩn y tế nghiêm ngặt nhất.
Cụ thể, BACnet đóng vai trò then chốt trong việc kiểm soát môi trường tại các khu vực nhạy cảm như phòng mổ và phòng cách ly, nơi nó giúp duy trì chính xác áp suất không khí, nhiệt độ và độ ẩm ở mức tối ưu. Không chỉ vậy, nó còn tích hợp hệ thống giám sát khí y tế, cho phép theo dõi liên tục áp suất và lưu lượng của các nguồn khí quan trọng như oxy và khí nén, đảm bảo an toàn tuyệt đối cho bệnh nhân.
Khả năng kết nối của BACnet còn mở rộng sang việc liên kết các hệ thống an toàn khác, chẳng hạn như tích hợp hệ thống báo gọi y tá (Nurse Call) vào hệ thống quản lý trung tâm. Cuối cùng, ở quy mô toàn diện, BACnet thực hiện vai trò quản lý tòa nhà tổng thể, tối ưu hóa hoạt động của hệ thống HVAC và chiếu sáng cho các khu vực công cộng, phòng bệnh nhân và khối văn phòng, tạo ra một môi trường chăm sóc sức khỏe an toàn, tiện nghi và hiệu quả.
5.5. Trường học và cơ sở giáo dục
Trong các cơ sở giáo dục như trường học và đại học, BACnet mang lại những lợi ích thiết thực, giúp cân bằng giữa hiệu quả vận hành và việc tạo ra môi trường học tập lý tưởng. Giao thức này cho phép tối ưu hóa hoạt động của hệ thống HVAC và chiếu sáng một cách thông minh bằng cách liên kết chúng với thời khóa biểu. Hệ thống sẽ tự động giảm công suất hoặc tắt đi trong những giờ không có lớp học và trong các kỳ nghỉ, giúp tiết kiệm một khoản chi phí năng lượng đáng kể.
Bên cạnh đó, BACnet còn góp phần trực tiếp vào việc đảm bảo chất lượng không khí trong lớp học. Thông qua việc tích hợp các cảm biến CO2, hệ thống có thể tự động điều khiển hệ thống thông gió để duy trì nồng độ CO2 ở mức thấp, tạo ra một môi trường học tập trong lành và tỉnh táo cho học sinh, sinh viên. Ở quy mô lớn hơn, BACnet chứng tỏ thế mạnh trong việc quản lý tập trung nhiều cơ sở, cho phép một ban quản lý có thể giám sát và điều khiển tất cả các tòa nhà trong một khuôn viên đại học rộng lớn hoặc trong toàn bộ một hệ thống trường học, đơn giản hóa công tác vận hành và bảo trì.
Sự đa dạng trong ứng dụng cho thấy tính linh hoạt và sức mạnh của BACnet trong việc giải quyết các bài toán tự động hóa và quản lý ở hầu hết mọi loại công trình. Bất kể quy mô hay độ phức tạp của dự án, BACnet đều cung cấp một nền tảng vững chắc để xây dựng các hệ thống thông minh, hiệu quả và bền vững.
6. So sánh BACnet với các giao thức phổ biến khác (Modbus, LonWorks)
Khi lựa chọn một giao thức truyền thông cho dự án tự động hóa, bạn có thể sẽ gặp phải những cái tên quen thuộc khác bên cạnh BACnet, phổ biến nhất là Modbus và LonWorks. Mỗi giao thức có lịch sử, điểm mạnh và lĩnh vực ứng dụng phù hợp riêng. Hiểu rõ sự khác biệt giữa chúng sẽ giúp bạn đưa ra quyết định sáng suốt nhất cho nhu cầu cụ thể của mình. Thanhthienphu.vn sẽ giúp bạn phân tích và so sánh chi tiết:
6.1. Modbus
Là một trong những giao thức công nghiệp lâu đời và phổ biến nhất, Modbus ra đời từ năm 1979 bởi Modicon (nay là một phần của Schneider Electric) và nhanh chóng trở thành một tiêu chuẩn trong lĩnh vực tự động hóa, đặc biệt là với các thiết bị như PLC, HMI hay biến tần.
Về mặt cấu trúc, Modbus hoạt động dựa trên mô hình Master-Slave rất đơn giản, trong đó một thiết bị chủ (Master) như PLC hoặc hệ thống SCADA sẽ gửi yêu cầu đến các thiết bị tớ (Slave) như cảm biến hay cơ cấu chấp hành và chờ đợi phản hồi từ chúng. Giao thức này có thể được triển khai trên nhiều lớp vật lý khác nhau, nhưng phổ biến nhất là phiên bản Modbus RTU chạy trên nền tảng RS-485/RS-232 và Modbus TCP chạy trên nền tảng Ethernet/IP.
Điểm cốt lõi làm nên sự đơn giản của Modbus nằm ở mô hình dữ liệu của nó. Dữ liệu được tổ chức thành bốn vùng nhớ (Register) chính: Coils (đọc/ghi dữ liệu dạng bit), Discrete Inputs (chỉ đọc dữ liệu dạng bit), Input Registers (chỉ đọc dữ liệu dạng word 16-bit), và Holding Registers (đọc/ghi dữ liệu dạng word 16-bit). Mô hình này rất trực quan và dễ hiểu, đặc biệt phù hợp cho các ứng dụng công nghiệp cơ bản.
Chính sự đơn giản này, kết hợp với các ưu điểm khác, đã giúp Modbus trở nên phổ biến rộng rãi. Nó được hỗ trợ bởi hầu hết các thiết bị tự động hóa công nghiệp trên thị trường, việc triển khai và gỡ lỗi cũng tương đối dễ dàng cho các ứng dụng không quá phức tạp. Thêm vào đó, chi phí để áp dụng Modbus cũng rất thấp, đặc biệt là phiên bản Modbus RTU không đòi hỏi phần cứng phức tạp. Một yếu tố quan trọng khác là Modbus là một giao thức mã nguồn mở và miễn phí bản quyền, cho phép bất kỳ ai cũng có thể sử dụng và tích hợp mà không tốn chi phí giấy phép.
Tuy nhiên, bên cạnh những ưu điểm vượt trội, Modbus cũng tồn tại nhiều nhược điểm đáng kể, đặc biệt khi so sánh với các giao thức hiện đại hơn. Hạn chế lớn nhất của Modbus là việc thiếu chuẩn hóa dữ liệu. Giao thức không có định nghĩa chuẩn cho ý nghĩa của từng thanh ghi, dẫn đến việc mỗi nhà sản xuất tự định nghĩa một bản đồ Modbus (Modbus map) riêng, gây ra nhiều khó khăn khi cần tích hợp thiết bị từ nhiều hãng khác nhau.
Người dùng phải tự tìm hiểu và diễn giải ý nghĩa của một thanh ghi cụ thể, chẳng hạn như “Holding Register 40001”. Hơn nữa, Modbus còn thiếu các cấu trúc đối tượng phức tạp (như lịch trình, báo động) và các dịch vụ nâng cao như tự động khám phá thiết bị, thông báo sự kiện hay đồng bộ thời gian. Chính vì những hạn chế này, dù có thể được sử dụng trong quản lý tòa nhà (BMS), Modbus không phải là lựa chọn tối ưu cho các ứng dụng chuyên biệt và phức tạp như HVAC hay chiếu sáng, vốn là thế mạnh của các giao thức như BACnet.
6.2. LonWorks (Local Operating Network)
Được phát triển bởi Echelon Corporation vào cuối những năm 1980, LonWorks là một giao thức được thiết kế chuyên biệt cho thị trường tự động hóa tòa nhà và các hệ thống điều khiển phân tán. Điểm khác biệt cơ bản và cũng là thế mạnh của LonWorks nằm ở cấu trúc mạng ngang hàng (peer-to-peer).
Thay vì mô hình chủ-tớ (Master-Slave) truyền thống, các thiết bị (được gọi là node) trong mạng LonWorks có thể giao tiếp trực tiếp với nhau thông qua giao thức LonTalk mà không cần một bộ điều khiển trung tâm điều phối, tạo nên một hệ thống linh hoạt và có khả năng phục hồi cao. Về mặt vật lý, giao thức này được triển khai phổ biến nhất trên đường truyền xoắn đôi TP/FT-10 với tốc độ 78 kbps, nhưng cũng linh hoạt hỗ trợ các phương tiện truyền dẫn khác như đường dây điện (Power Line) hoặc mạng IP (LonWorks/IP).
Một trong những cải tiến quan trọng nhất của LonWorks là mô hình dữ liệu được chuẩn hóa cao. Dữ liệu được trao đổi thông qua các Biến Mạng Chuẩn (Standard Network Variable Types – SNVTs) và các Hồ sơ Chức năng Chuẩn (Standard Functional Profiles). SNVTs định nghĩa rõ ràng các kiểu dữ liệu phổ biến như nhiệt độ, độ ẩm, hay trạng thái bật/tắt, giúp các thiết bị từ những nhà sản xuất khác nhau có thể “hiểu” dữ liệu của nhau một cách nhất quán. Điều này mang lại mức độ chuẩn hóa dữ liệu tốt hơn đáng kể so với Modbus. Ban đầu, LonWorks yêu cầu sử dụng chip Neuron chuyên dụng do Echelon sản xuất để đảm bảo hiệu năng, và giao thức cũng tích hợp một số tính năng hỗ trợ tự cài đặt, giúp đơn giản hóa việc cấu hình mạng.
Tuy nhiên, LonWorks cũng phải đối mặt với nhiều thách thức. Mặc dù đã trở thành một tiêu chuẩn quốc tế (ISO/IEC 14908), giao thức này vẫn mang tính độc quyền và gắn liền với công nghệ của Echelon, không đạt được tính mở hoàn toàn như đối thủ cạnh tranh chính là BACnet. Hệ quả là việc triển khai và quản lý mạng thường đòi hỏi các công cụ phần mềm chuyên dụng như LonMaker, vốn có thể tốn kém và yêu cầu kỹ sư phải được đào tạo bài bản.
Chính những rào cản này, cùng với tốc độ truyền thông trên nền tảng TP/FT-10 tương đối thấp so với BACnet/IP, đã khiến LonWorks có thị phần nhỏ hơn, đặc biệt là tại các thị trường lớn như Bắc Mỹ và châu Á, dẫn đến số lượng nhà cung cấp và thiết bị hỗ trợ cũng có phần hạn chế hơn.
7. Tạm kết
Qua bài viết chi tiết về BACnet ở trên, từ định nghĩa cơ bản, cấu trúc hoạt động, những lợi ích vượt trội, ứng dụng thực tế đa dạng, so sánh với các giao thức khác, đến cách lựa chọn thiết bị, gỡ lỗi và nhìn về tương lai, hy vọng rằng bạn, những kỹ sư điện, kỹ thuật viên, nhà quản lý kỹ thuật và chủ doanh nghiệp tâm huyết, đã có một cái nhìn toàn diện và sâu sắc về tầm quan trọng của tiêu chuẩn này.
BACnet không chỉ là một giao thức kỹ thuật, nó là ngôn ngữ chung kết nối thế giới tự động hóa, là chìa khóa mở ra cánh cửa đến hiệu quả vận hành, tiết kiệm năng lượng, sự linh hoạt và khả năng cạnh tranh bền vững. Trong bối cảnh công nghệ không ngừng phát triển và yêu cầu về quản lý thông minh ngày càng cao tại Việt Nam, việc làm chủ và ứng dụng BACnet là một bước đi chiến lược, thể hiện tầm nhìn và khát vọng nâng tầm hệ thống của bạn.
