Aptomat 3 pha là một thiết bị bảo vệ thiết yếu, giữ vai trò trung tâm trong việc đảm bảo sự vận hành liên tục và an toàn cho các hệ thống điện công nghiệp. Việc lựa chọn và ứng dụng chính xác loại thiết bị đóng cắt này là một yêu cầu kỹ thuật cơ bản, đồng thời là một quyết định quan trọng ảnh hưởng trực tiếp đến hiệu quả sản xuất và độ an toàn của cơ sở.
Hiểu rõ các yêu cầu kỹ thuật và thách thức thực tế mà các kỹ sư, quản lý và chủ doanh nghiệp phải đối mặt, Thanh Thiên Phú cung cấp các giải pháp và thông tin chuyên sâu về thiết bị điện. Chúng tôi mang đến những sản phẩm bộ ngắt mạch 3 pha từ các thương hiệu hàng đầu, giúp hệ thống điện của bạn hoạt động với hiệu suất và độ tin cậy cao.
1. Aptomat 3 pha là gì?
Aptomat 3 pha, còn được gọi là cầu dao tự động 3 pha hay bộ ngắt mạch 3 pha (thường là MCCB – Moulded Case Circuit Breaker), là một thiết bị cơ điện có chức năng bảo vệ mạch điện và các thiết bị sử dụng nguồn điện ba pha. Đây là một thành phần cơ bản và không thể thiếu trong các tủ điện phân phối tổng, tủ điều khiển động cơ và các hệ thống điện công nghiệp yêu cầu công suất lớn.
Thiết bị này được thiết kế để kiểm soát và bảo vệ đồng thời cả ba dây pha (L1, L2, L3) và có thể bao gồm cả dây trung tính (N). Chức năng chính của nó là tự động ngắt mạch điện khi phát hiện các sự cố như quá tải hoặc ngắn mạch. Việc ngắt mạch kịp thời giúp ngăn ngừa hư hỏng cho các thiết bị có giá trị như động cơ điện, máy biến áp và dây chuyền sản xuất, đồng thời giảm thiểu rủi ro cháy nổ, đảm bảo an toàn cho con người và tài sản. Trong môi trường công nghiệp hiện đại, nơi các máy móc có công suất ngày càng lớn, vai trò của aptomat 3 pha trở nên cực kỳ quan trọng. Nó đảm bảo dòng năng lượng được cung cấp một cách liên tục, ổn định và an toàn, là nền tảng cho hoạt động sản xuất hiệu quả.
2. Chức năng của aptomat 3 pha
Chức năng của aptomat 3 pha được tích hợp để thực hiện nhiều cơ chế bảo vệ tự động cho hệ thống điện. Chức năng đầu tiên là bảo vệ quá tải (Overload Protection). Tình trạng quá tải xảy ra khi dòng điện tổng của các thiết bị vượt quá dòng điện định mức của dây dẫn hoặc của aptomat trong một khoảng thời gian nhất định. Điều này gây ra sự phát nhiệt trên dây dẫn, có thể làm hỏng lớp cách điện và dẫn đến nguy cơ hỏa hoạn. Aptomat 3 pha sử dụng phần tử cảm biến nhiệt, thường là thanh lưỡng kim, để phát hiện tình trạng này. Khi dòng điện tăng cao hơn mức định mức, thanh lưỡng kim nóng lên, cong lại và tác động vào cơ cấu cơ khí để ngắt mạch. Cơ chế này có đặc tính thời gian trễ, cho phép bỏ qua các dòng điện tăng vọt tạm thời như dòng khởi động của động cơ.
Chức năng thứ hai là bảo vệ ngắn mạch (Short Circuit Protection). Ngắn mạch là một sự cố nghiêm trọng khi các dây pha chạm vào nhau hoặc chạm vào dây trung tính/dây đất, khiến dòng điện tăng lên đột ngột gấp nhiều lần dòng định mức. Để xử lý sự cố này, aptomat 3 pha được trang bị một cuộn dây điện từ. Khi dòng ngắn mạch đi qua, từ trường sinh ra đủ mạnh để tác động tức thời lên cơ cấu cắt, ngắt mạch trong khoảng thời gian rất ngắn (thường dưới 0.01 giây) để hạn chế thiệt hại.

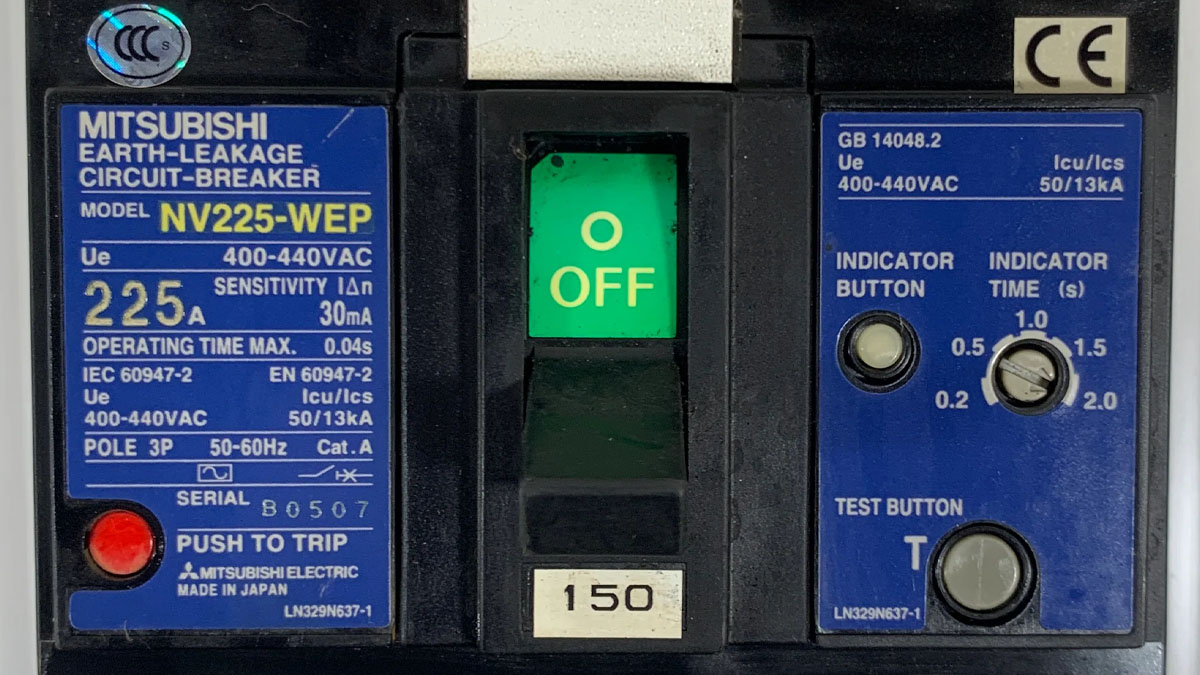

Một số dòng aptomat 3 pha chuyên dụng còn tích hợp chức năng bảo vệ chống rò rỉ điện (Earth Leakage Protection), thường có trong các thiết bị ELCB hoặc RCCB 3 pha. Chức năng này giám sát sự chênh lệch giữa dòng điện đi và dòng điện về. Nếu phát hiện dòng rò vượt ngưỡng an toàn, thiết bị sẽ ngắt mạch để bảo vệ người sử dụng khỏi nguy cơ bị điện giật. Cuối cùng, nó cũng thực hiện chức năng của một cầu dao thông thường, cho phép đóng ngắt mạch bằng tay để phục vụ công tác bảo trì và sửa chữa.
3. Cấu tạo của aptomat 3 pha
Cấu tạo của một aptomat 3 pha là một hệ thống tích hợp gồm nhiều bộ phận cơ khí và điện, được chế tạo với độ chính xác cao để đảm bảo hoạt động tin cậy. Về cơ bản, một bộ ngắt mạch khối 3 pha (MCCB) bao gồm các thành phần chính sau đây. Lớp vỏ bên ngoài thường được làm từ nhựa tổng hợp chịu nhiệt và cách điện, có chức năng bảo vệ các bộ phận bên trong và đảm bảo an toàn cho người vận hành. Bộ phận cốt lõi là hệ thống tiếp điểm, chịu trách nhiệm thực hiện việc đóng và ngắt dòng điện. Hệ thống này thường có cấu trúc nhiều lớp, bao gồm tiếp điểm chính, tiếp điểm phụ và tiếp điểm hồ quang để tăng độ bền và giảm mài mòn do hồ quang điện. Cơ cấu truyền động cắt là một hệ thống lẫy và lò xo phức tạp, nhận tín hiệu từ các bộ phận bảo vệ để thực hiện thao tác cắt mạch một cách nhanh chóng. Khi ngắt dòng điện lớn, buồng dập hồ quang với cấu trúc gồm nhiều tấm kim loại song song sẽ chia nhỏ, làm nguội và dập tắt hồ quang điện một cách hiệu quả. Thành phần quyết định đến chức năng bảo vệ là bộ phận bảo vệ, bao gồm phần tử bảo vệ quá tải nhiệt (thanh lưỡng kim) và phần tử bảo vệ ngắn mạch từ tính (cuộn dây điện từ). Ở các dòng MCCB hiện đại, bộ phận này có thể là một bộ vi xử lý điện tử, cho phép điều chỉnh các thông số bảo vệ một cách linh hoạt và chính xác.
4. Nguyên lý hoạt động của aptomat 3 pha
Nguyên lý hoạt động của aptomat 3 pha dựa trên sự phối hợp của cơ chế nhiệt cho bảo vệ quá tải và cơ chế điện từ cho bảo vệ ngắn mạch. Ở trạng thái vận hành bình thường, aptomat ở vị trí đóng (ON), các tiếp điểm đóng kín cho phép dòng điện ba pha đi qua và cung cấp cho phụ tải. Dòng điện lúc này nằm trong giới hạn định mức và không gây ra tác động nào lên các cơ cấu bảo vệ.
Khi xảy ra sự cố quá tải, dòng điện tăng cao hơn định mức nhưng chưa đến mức ngắn mạch. Dòng điện này làm nóng các thanh lưỡng kim bên trong aptomat. Sau một khoảng thời gian nhất định, nhiệt độ tăng đủ làm các thanh lưỡng kim uốn cong, tác động cơ học vào hệ thống lẫy và làm aptomat ngắt mạch. Thời gian tác động này tỷ lệ nghịch với độ lớn của dòng quá tải, đảm bảo thiết bị không bị tác động nhầm bởi các dòng khởi động bình thường của động cơ.
Trong trường hợp xảy ra sự cố ngắn mạch, dòng điện tăng đột biến lên một giá trị rất lớn. Dòng điện này đi qua cuộn dây điện từ và tạo ra một lực từ đủ mạnh để hút lõi thép di động bên trong. Lõi thép này sẽ tác động ngay lập tức vào cơ cấu lẫy, làm aptomat nhảy và ngắt mạch gần như tức thời. Tốc độ phản ứng nhanh này là yếu tố quan trọng để giới hạn năng lượng sự cố và giảm thiểu thiệt hại cho hệ thống. Sau khi sự cố đã được khắc phục, người vận hành có thể khôi phục lại hoạt động bằng cách đóng lại aptomat.
5. Phân loại aptomat 3 pha
Thị trường aptomat 3 pha được phân loại dựa trên nhiều tiêu chí kỹ thuật để đáp ứng các yêu cầu ứng dụng khác nhau. Việc hiểu rõ các loại này giúp kỹ sư đưa ra lựa chọn phù hợp.
Dựa trên cấu tạo và dòng định mức, có ba loại chính như MCB (Miniature Circuit Breaker) là loại có dòng định mức nhỏ (thường đến 125A), thiết kế nhỏ gọn để lắp trên thanh ray DIN, phù hợp cho việc bảo vệ các mạch phụ tải công suất thấp.
MCCB (Moulded Case Circuit Breaker) là loại phổ biến nhất trong công nghiệp, với dải dòng định mức rộng (từ 15A đến 3200A) và khả năng chịu dòng ngắn mạch cao, dùng để bảo vệ các mạch nhánh và mạch tổng.
ACB (Air Circuit Breaker) là loại lớn nhất, có dòng định mức và dòng cắt rất cao (lên đến 6300A hoặc hơn), thường được sử dụng làm máy cắt tổng cho toàn bộ nhà máy hoặc các công trình quy mô lớn.
Dựa trên chức năng, có thể phân loại thành aptomat 3 pha thông thường, chỉ có chức năng bảo vệ quá tải và ngắn mạch, và aptomat 3 pha chống rò (RCBO/ELCB) được tích hợp thêm chức năng bảo vệ chống dòng rò để tăng cường an toàn cho người sử dụng.
Ngoài ra, còn có thể phân loại theo khả năng chỉnh định. Loại cố định có các thông số bảo vệ được nhà sản xuất cài đặt sẵn. Trong khi đó, loại chỉnh định được cho phép người dùng điều chỉnh ngưỡng dòng tác động quá tải và/hoặc ngưỡng dòng tác động ngắn mạch, mang lại sự linh hoạt cao hơn trong việc phối hợp bảo vệ.
6. Các thương hiệu aptomat 3 pha phổ biến
Việc lựa chọn sản phẩm từ các thương hiệu có uy tín là một yếu tố quan trọng để đảm bảo chất lượng, độ bền và an toàn. Thanh Thiên Phú phân phối chính hãng các sản phẩm từ những thương hiệu hàng đầu thế giới trong lĩnh vực này.
Schneider Electric từ Pháp là một thương hiệu dẫn đầu toàn cầu, với các dòng sản phẩm như Compact NSX và MasterPact nổi tiếng về hiệu suất cao, độ tin cậy và công nghệ tiên tiến, thường tích hợp các bộ điều khiển thông minh để giám sát năng lượng.
Mitsubishi Electric của Nhật Bản được biết đến với chất lượng và độ bền cao, các dòng sản phẩm như WS-V Series hoạt động ổn định trong các môi trường công nghiệp khắc nghiệt.

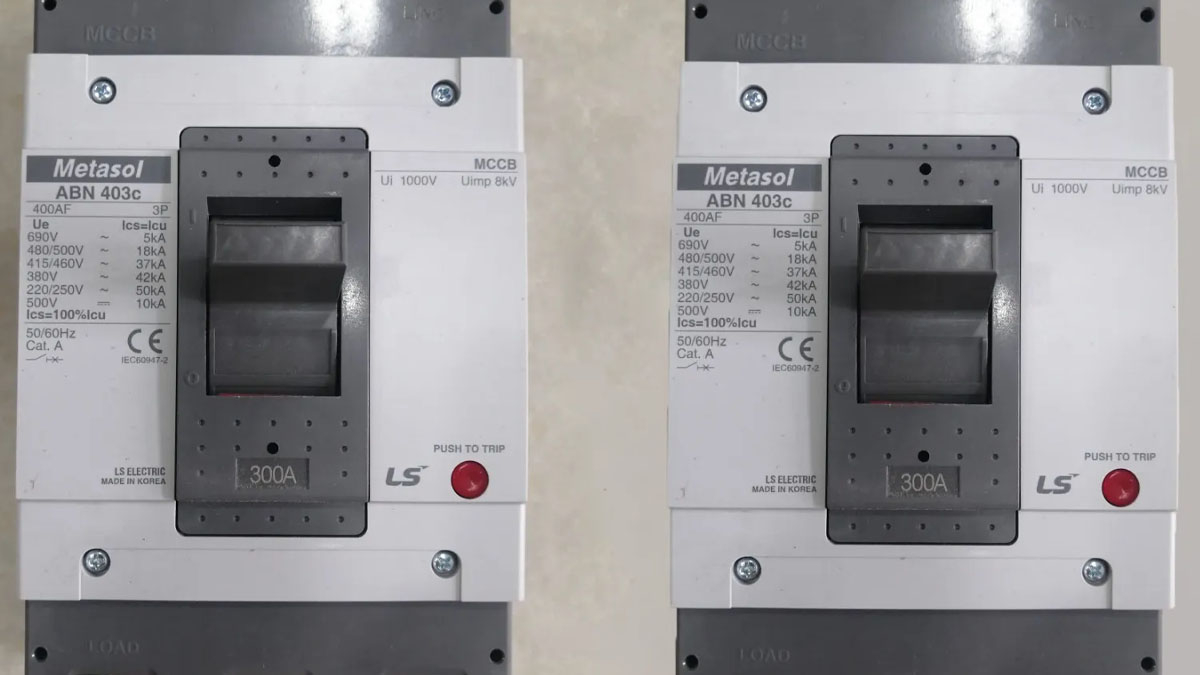

LS Electric từ Hàn Quốc cung cấp các dòng sản phẩm như Susol và Metasol, được đánh giá cao về sự cân bằng giữa chất lượng, tính năng và chi phí, phù hợp với nhiều loại hình dự án.
Bảng so sánh tổng quan các thương hiệu aptomat 3 pha
| Tiêu chí | Schneider Electric | Mitsubishi Electric | LS Electric |
| Xuất xứ | Pháp (Châu Âu) | Nhật Bản | Hàn Quốc |
| Điểm mạnh chính | Công nghệ thông minh, hiệu suất cao, độ tin cậy | Độ bền cao, hoạt động ổn định, thiết kế nhỏ gọn | Giá thành cạnh tranh, dải sản phẩm đa dạng |
| Dòng sản phẩm tiêu biểu | Compact NSX, MasterPact MTZ | WS-V Series (NF, NV) | Susol, Metasol |
| Phân khúc ứng dụng | Các ứng dụng yêu cầu kỹ thuật và độ tin cậy cao nhất | Nhà máy công nghiệp, tòa nhà, môi trường khắc nghiệt | Các dự án xây dựng, doanh nghiệp vừa và nhỏ |
Lựa chọn thương hiệu cụ thể nên dựa trên yêu cầu kỹ thuật của dự án, ngân sách và đặc tính của phụ tải. Để nhận được tư vấn chuyên sâu, quý khách có thể liên hệ với đội ngũ kỹ sư của Thanh Thiên Phú qua hotline 08.12.77.88.99.
7. Hướng dẫn chọn aptomat 3 pha phù hợp
Việc lựa chọn aptomat 3 pha đúng thông số kỹ thuật là rất quan trọng để đảm bảo hệ thống bảo vệ hoạt động hiệu quả. Quá trình này bao gồm các bước tính toán và xem xét cụ thể.
Đầu tiên là xác định dòng điện định mức (In) của aptomat. Nguyên tắc chung là dòng định mức của aptomat phải lớn hơn dòng điện làm việc lớn nhất của phụ tải nhưng nhỏ hơn dòng điện cho phép của dây dẫn (I_lv_max < In ≤ I_cp). Đối với tải tổng hoặc tải thuần trở, dòng điện làm việc được tính dựa trên tổng công suất, và In thường được chọn lớn hơn dòng làm việc khoảng 25%. Đối với tải động cơ 3 pha, việc tính toán cần xét đến dòng khởi động. Dòng định mức của aptomat thường được chọn trong khoảng từ 1.25 đến 1.5 lần dòng điện định mức của động cơ để tránh tác động nhầm khi khởi động.
Bước thứ hai là lựa chọn dòng cắt ngắn mạch định mức (Icu). Thông số này thể hiện khả năng của aptomat chịu được dòng ngắn mạch lớn nhất tại điểm lắp đặt mà không bị hỏng. Giá trị Icu phải lớn hơn dòng ngắn mạch tính toán tại vị trí đó. Theo quy tắc chung, aptomat lắp càng gần nguồn hạ thế (máy biến áp) thì yêu cầu về Icu càng cao. Ví dụ, aptomat tổng ngay sau máy biến áp cần Icu rất cao (ví dụ ≥ 36kA), trong khi aptomat cho các mạch nhánh ở xa hơn có thể yêu cầu Icu thấp hơn (ví dụ 10kA hoặc 25kA).
Các thông số khác cũng cần được xem xét, bao gồm điện áp định mức (Ue) phải phù hợp với lưới điện, số cực (3P hoặc 4P) tùy thuộc vào hệ thống có dây trung tính hay không, và đặc tính trip (đường cong B, C, D đối với MCB) để phù hợp với đặc tính của phụ tải.
8. Hướng dẫn lắp đặt aptomat 3 pha
Quá trình lắp đặt aptomat 3 pha đòi hỏi người thực hiện phải có chuyên môn về điện và tuân thủ nghiêm ngặt các quy tắc an toàn. Trước khi bắt đầu, cần đảm bảo nguồn điện đã được ngắt hoàn toàn và sử dụng các dụng cụ bảo hộ cá nhân phù hợp.
Quá trình lắp đặt bắt đầu bằng việc chuẩn bị đầy đủ dụng cụ và vật tư cần thiết. Sau đó, aptomat được cố định chắc chắn vào vị trí trong tủ điện, có thể là trên thanh DIN rail đối với MCB hoặc bằng ốc vít vào tấm panel đối với MCCB. Bước quan trọng nhất là đấu nối dây dẫn. Dây nguồn phải được kết nối vào các cọc phía trên (LINE) và dây ra tải kết nối vào các cọc phía dưới (LOAD). Các đầu dây dẫn cần được bấm đầu cosse cẩn thận và siết chặt vào các cọc đấu dây với lực siết theo khuyến nghị của nhà sản xuất để đảm bảo tiếp xúc tốt và tránh phát nhiệt. Cần đảm bảo đấu đúng thứ tự pha và kết nối đúng dây trung tính (nếu có). Cuối cùng, sau khi hoàn tất việc đấu nối, cần kiểm tra lại toàn bộ các mối nối trước khi đóng nắp tủ và cấp lại nguồn điện để kiểm tra hoạt động.
9. Các lỗi thường gặp và cách khắc phục
Trong quá trình vận hành, aptomat 3 pha có thể gặp một số sự cố cần được xác định và xử lý. Một trong những sự cố phổ biến là aptomat bị tác động ngắt mạch không rõ nguyên nhân. Tình trạng này có thể do dòng định mức của aptomat được chọn quá thấp, dòng khởi động của tải quá lớn, hoặc do bản thân thiết bị đã bị suy giảm chất lượng sau thời gian dài sử dụng. Để khắc phục, cần kiểm tra lại dòng điện vận hành thực tế và so sánh với thông số của aptomat, đồng thời kiểm tra cách điện của hệ thống.
Một tình huống nguy hiểm hơn là aptomat không tác động khi có sự cố quá tải hoặc ngắn mạch. Nguyên nhân thường do việc chọn aptomat có dòng định mức quá cao so với yêu cầu, hoặc do cơ cấu cơ khí bên trong bị kẹt. Trong trường hợp này, cần phải thay thế ngay lập tức bằng một aptomat mới, chính hãng và đúng thông số.
Ngoài ra, hiện tượng các điểm đấu nối bị nóng hoặc có dấu hiệu cháy cũng thường gặp. Nguyên nhân chính là do các ốc siết không đủ chặt gây ra tiếp xúc kém, hoặc tiết diện dây dẫn không đủ lớn so với dòng điện. Cần ngắt điện và siết lại các điểm nối hoặc thay thế dây dẫn nếu cần thiết để đảm bảo an toàn.
10. Ứng dụng của aptomat 3 pha
Aptomat 3 pha là một thành phần cơ bản trong hầu hết các hệ thống điện công nghiệp và thương mại. Trong lĩnh vực sản xuất công nghiệp, chúng được sử dụng rộng rãi để bảo vệ các động cơ điện ba pha của máy bơm, băng chuyền, máy nén khí, và các loại máy móc sản xuất khác. Chúng là thiết bị bảo vệ chính trong các tủ điện phân phối tổng và tủ điện nhánh của nhà máy. Trong lĩnh vực xây dựng, aptomat 3 pha được lắp đặt trong các tủ điện của tòa nhà, trung tâm thương mại để bảo vệ các hệ thống có công suất lớn như thang máy, hệ thống điều hòa không khí trung tâm và hệ thống bơm. Ngành nông nghiệp công nghệ cao cũng ứng dụng thiết bị này để bảo vệ các hệ thống tưới tiêu, thông gió và chiếu sáng công suất lớn. Trong lĩnh vực năng lượng, chúng đóng vai trò là thiết bị đóng cắt và bảo vệ trong các trạm biến áp phân phối và các hệ thống năng lượng tái tạo.
11. So sánh aptomat 3 pha và aptomat 1 pha
Bảng dưới đây tóm tắt các điểm khác biệt cơ bản giữa aptomat 3 pha và aptomat 1 pha.
| Đặc điểm | Aptomat 3 pha | Aptomat 1 pha |
| Nguồn điện sử dụng | Lưới điện 3 pha (ví dụ: 380V) | Lưới điện 1 pha (ví dụ: 220V) |
| Cấu trúc vật lý | Có 3 hoặc 4 cực, kích thước lớn | Có 1 hoặc 2 cực, kích thước nhỏ |
| Phạm vi công suất | Dùng cho các phụ tải công suất lớn | Dùng cho các phụ tải công suất nhỏ |
| Lĩnh vực ứng dụng | Chủ yếu trong công nghiệp, thương mại, nhà xưởng | Chủ yếu trong dân dụng, văn phòng |
| Chi phí đầu tư | Cao hơn | Thấp hơn |
12. So sánh aptomat 3 pha với các thiết bị bảo vệ khác
Aptomat 3 pha có chức năng tích hợp mà các thiết bị bảo vệ khác không có. So với cầu chì, aptomat có thể được tái sử dụng sau khi ngắt mạch, trong khi cầu chì phải được thay thế. So với contactor (khởi động từ), contactor chỉ có chức năng đóng cắt và không có chức năng bảo vệ; nó phải được sử dụng kết hợp với rơ le nhiệt và aptomat. Rơ le nhiệt chỉ cung cấp chức năng bảo vệ quá tải cho động cơ và không có khả năng cắt dòng ngắn mạch. Do đó, aptomat 3 pha (đặc biệt là MCCB) thường là một giải pháp bảo vệ toàn diện hơn cho nhiều ứng dụng.
13. Mua aptomat 3 pha ở đâu?
Để đảm bảo chất lượng, độ an toàn và hiệu quả vận hành của hệ thống điện, việc lựa chọn một nhà cung cấp thiết bị điện công nghiệp uy tín là vô cùng quan trọng. Thanh Thiên Phú là một đối tác tin cậy, cung cấp các giải pháp toàn diện và sản phẩm chính hãng cho khách hàng. Chúng tôi sở hữu đội ngũ kỹ sư có chuyên môn sâu rộng, sẵn sàng tư vấn kỹ thuật để giúp bạn lựa chọn được sản phẩm phù hợp nhất với yêu cầu và ngân sách.
Là nhà phân phối ủy quyền của các thương hiệu hàng đầu như Schneider, Mitsubishi, và LS, chúng tôi cam kết mọi sản phẩm đều là hàng chính hãng, có đầy đủ chứng từ nguồn gốc và chất lượng. Hơn nữa, với lợi thế là nhà phân phối trực tiếp và hệ thống kho hàng lớn, chúng tôi có thể cung cấp sản phẩm với mức giá cạnh tranh và đáp ứng nhanh chóng các đơn hàng. Dịch vụ hậu mãi và hỗ trợ kỹ thuật của chúng tôi luôn sẵn sàng đồng hành cùng khách hàng trong suốt quá trình sử dụng.
Để được tư vấn và nhận báo giá tốt nhất cho các sản phẩm aptomat 3 pha và thiết bị điện công nghiệp khác, vui lòng liên hệ với chúng tôi.
