Máy cắt không khí (ACB) là gì đang là câu hỏi được rất nhiều kỹ sư và quản lý kỹ thuật quan tâm khi tìm kiếm giải pháp bảo vệ hệ thống điện công nghiệp hiệu quả và an toàn trong bối cảnh nhu cầu năng lượng ngày càng tăng cao. Thanh Thiên Phú thấu hiểu rằng việc sở hữu một thiết bị đóng cắt hiện đại không chỉ đảm bảo sự vận hành liên tục cho dây chuyền sản xuất mà còn tối ưu hóa chi phí bảo trì và nâng cao độ an toàn cho toàn bộ nhà máy của bạn.
Chúng tôi cam kết mang đến những dòng máy cắt không khí chất lượng cao giúp nâng cao năng lực cạnh tranh và đảm bảo an toàn tuyệt đối cho người vận hành cũng như tài sản doanh nghiệp. Việc lựa chọn thiết bị phù hợp sẽ trở nên dễ dàng và chính xác hơn bao giờ hết với sự đồng hành tin cậy từ đội ngũ chuyên gia giàu kinh nghiệm của Thanh Thiên Phú giúp bạn nắm bắt công nghệ tự động hóa tiên tiến nhất.
1. ACB là gì?
Máy cắt không khí hay còn được gọi tắt theo tên tiếng Anh là Air Circuit Breaker ACB là một thiết bị khí cụ điện quan trọng được thiết kế để đóng cắt và bảo vệ các mạch điện khỏi các sự cố như quá tải hoặc ngắn mạch. Điểm đặc biệt của thiết bị này nằm ở việc sử dụng không khí ở áp suất khí quyển làm môi trường để dập tắt hồ quang điện sinh ra trong quá trình đóng cắt. Trong hệ thống điện công nghiệp hiện đại máy cắt acb đóng vai trò như một người bảo vệ trung thành tại các tủ điện tổng hoặc các trạm biến áp có công suất lớn với dòng định mức thường dao động từ 800A đến 6300A hoặc thậm chí cao hơn tùy thuộc vào yêu cầu cụ thể của từng công trình.
Khác với các thiết bị đóng cắt dân dụng thông thường Máy cắt không khí (ACB) được chế tạo với cấu trúc phức tạp và kích thước lớn hơn rất nhiều để có thể chịu đựng được dòng điện cực lớn và khả năng cắt dòng ngắn mạch lên đến hàng trăm kA. Sự ra đời của ACB đã giải quyết bài toán khó khăn về việc kiểm soát năng lượng điện trong các nhà máy sản xuất thép xi măng hay các tòa nhà cao tầng nơi mà sự ổn định của nguồn điện ảnh hưởng trực tiếp đến hiệu quả kinh tế. Khi một sự cố điện xảy ra ACB sẽ tự động ngắt mạch điện trong thời gian cực ngắn giúp ngăn chặn hỏa hoạn và hư hỏng thiết bị đồng thời bảo vệ an toàn tính mạng cho đội ngũ kỹ thuật vận hành.
Tại Việt Nam các kỹ sư điện và quản lý kỹ thuật thường ưu tiên sử dụng máy cắt không khí cho các vị trí đầu nguồn hạ thế. Lý do là vì khả năng vận hành bền bỉ và tính năng bảo vệ thông minh mà các dòng ACB hiện đại mang lại. Các bộ điều khiển Micrologic hoặc các rơ le bảo vệ điện tử tích hợp bên trong ACB cho phép người dùng cài đặt các thông số bảo vệ một cách chính xác cũng như giám sát các chỉ số điện năng theo thời gian thực. Điều này hoàn toàn phù hợp với xu hướng chuyển đổi số và tự động hóa mà các doanh nghiệp sản xuất đang hướng tới nhằm tối ưu quy trình và giảm thiểu chi phí nhân công vận hành.
Bên cạnh chức năng bảo vệ cơ bản máy cắt acb còn có khả năng kết nối với hệ thống quản lý tòa nhà BMS hoặc hệ thống SCADA thông qua các giao thức truyền thông như Modbus. Khả năng này giúp các kỹ sư tại phòng điều khiển trung tâm có thể theo dõi trạng thái đóng mở dòng điện áp và lịch sử lỗi mà không cần phải xuống trực tiếp hiện trường. Đây là một bước tiến lớn giúp nâng cao hiệu suất làm việc và đảm bảo tính liên tục của hệ thống cung cấp điện đặc biệt quan trọng đối với các ngành công nghiệp mũi nhọn như dệt may thực phẩm hay công nghiệp phụ trợ. Thanh Thiên Phú luôn khuyến khích khách hàng tìm hiểu kỹ về khái niệm này để có nền tảng vững chắc cho việc lựa chọn thiết bị.
2. Đặc điểm máy cắt không khí (ACB)
Máy cắt không khí (ACB) sở hữu những đặc điểm kỹ thuật vượt trội khiến nó trở thành lựa chọn hàng đầu cho các hệ thống điện hạ thế có công suất lớn. Một trong những đặc điểm nổi bật nhất chính là khả năng cắt dòng ngắn mạch rất cao hay còn gọi là dòng cắt Icu và dòng cắt làm việc Ics. Thông số này thường nằm trong khoảng từ 65kA đến 100kA hoặc cao hơn cho phép thiết bị chịu đựng được những cú sốc điện cực lớn mà không bị phá hủy. Đặc điểm này cực kỳ quan trọng đối với các nhà máy công nghiệp nơi mà tổng trở ngắn mạch thường rất nhỏ và dòng sự cố có thể đạt đến mức nguy hiểm trong tích tắc.
Điểm mạnh tiếp theo của máy cắt acb là tính năng chọn lọc hay còn gọi là selectivity. Trong một hệ thống điện phân tầng việc phối hợp bảo vệ giữa các thiết bị đóng cắt là vô cùng quan trọng để đảm bảo khi có sự cố xảy ra chỉ có thiết bị gần điểm sự cố nhất mới tác động ngắt mạch. Nhờ vào các bộ chỉnh định điện tử tinh vi ACB có thể trì hoãn thời gian cắt ngắn mạch trong một khoảng thời gian ngắn cho phép các MCCB hoặc MCB ở phía dưới hạ nguồn cắt trước nếu sự cố nằm trong phạm vi của chúng. Điều này giúp duy trì nguồn điện cho các khu vực không bị ảnh hưởng giảm thiểu tối đa thời gian dừng máy và thiệt hại kinh tế cho doanh nghiệp.
Tuổi thọ cơ khí và tuổi thọ điện của máy cắt không khí cũng là những con số ấn tượng. Một chiếc ACB chất lượng cao do Thanh Thiên Phú cung cấp có thể thực hiện hàng chục nghìn lần đóng cắt cơ khí và hàng nghìn lần đóng cắt điện ở dòng định mức mà không cần thay thế các tiếp điểm chính. Điều này đặc biệt có ý nghĩa đối với các chủ doanh nghiệp và quản lý kỹ thuật những người luôn quan tâm đến bài toán chi phí vòng đời sản phẩm và mong muốn giảm thiểu tần suất bảo trì sửa chữa. Sự bền bỉ này đến từ việc sử dụng các vật liệu hợp kim bạc cao cấp cho tiếp điểm và cơ chế dập hồ quang hiệu quả bằng các tấm chia dòng hồ quang.
Ngoài ra máy cắt acb còn được thiết kế với khả năng mở rộng linh hoạt thông qua các phụ kiện đi kèm. Người dùng có thể dễ dàng lắp thêm các cuộn đóng cuộn cắt rơ le bảo vệ thấp áp hoặc các tiếp điểm phụ để phục vụ cho mục đích điều khiển và giám sát từ xa. Đặc điểm thiết kế dạng mô-đun này giúp cho việc nâng cấp hoặc thay thế linh kiện trở nên đơn giản hơn rất nhiều so với các loại máy cắt đời cũ. Đối với các kỹ sư bảo trì việc có thể tháo lắp và kiểm tra các bộ phận bên trong buồng dập hồ quang một cách dễ dàng là một ưu điểm lớn giúp họ tiết kiệm thời gian và công sức trong các đợt bảo dưỡng định kỳ tại nhà máy.
Một đặc điểm không thể bỏ qua là khả năng hoạt động ổn định trong các môi trường khắc nghiệt. Các dòng máy cắt không khí hiện đại được thiết kế để chịu được nhiệt độ cao độ ẩm lớn và bụi bẩn công nghiệp những yếu tố thường thấy tại các khu công nghiệp ở Việt Nam. Vỏ máy thường được làm từ vật liệu cách điện cao cấp có khả năng chống cháy và chịu va đập tốt đảm bảo an toàn tuyệt đối cho người vận hành ngay cả khi đứng gần thiết bị trong quá trình thao tác. Thanh Thiên Phú luôn tư vấn cho khách hàng những dòng sản phẩm có cấp độ bảo vệ phù hợp với môi trường lắp đặt thực tế.
3. Cấu tạo máy cắt không khí (ACB)
Để hiểu rõ hơn về nguyên lý vận hành và khả năng bảo vệ ưu việt của thiết bị chúng ta cần đi sâu vào cấu tạo chi tiết của Máy cắt không khí (ACB). Về cơ bản một chiếc ACB hoàn chỉnh được cấu thành từ ba bộ phận chính bao gồm cơ cấu đóng cắt bộ phận dập hồ quang và bộ phận nhả hay còn gọi là trip unit. Mỗi bộ phận đều đảm nhận một chức năng riêng biệt nhưng lại phối hợp chặt chẽ với nhau để tạo nên một hệ thống bảo vệ thống nhất và tin cậy. Thanh Thiên Phú xin mô tả chi tiết các thành phần này dưới dạng bảng để quý khách hàng dễ dàng hình dung và nắm bắt thông tin kỹ thuật.
Bảng chi tiết cấu tạo Máy cắt không khí (ACB):
| Bộ phận chính | Chi tiết thành phần | Chức năng và nhiệm vụ |
| Cơ cấu tiếp điểm | Tiếp điểm chính (Main contacts) | Dẫn dòng điện làm việc bình thường. Được làm từ hợp kim bạc để giảm điện trở tiếp xúc và chịu nhiệt tốt. |
| Tiếp điểm hồ quang (Arcing contacts) | Chịu tác động trực tiếp của hồ quang khi đóng cắt. Đóng trước và ngắt sau tiếp điểm chính để bảo vệ bề mặt tiếp điểm chính khỏi bị rỗ. | |
| Buồng dập hồ quang | Các tấm ngăn hồ quang (Splitter plates) | Chia nhỏ hồ quang điện thành nhiều đoạn ngắn để làm mát và dập tắt nhanh chóng. Thường làm bằng thép hoặc vật liệu chịu nhiệt. |
| Vách ngăn cách điện | Ngăn hồ quang phóng sang các pha khác hoặc ra vỏ máy đảm bảo an toàn. | |
| Cơ cấu vận hành | Lò xo nén (Closing spring) | Tích trữ năng lượng để thực hiện thao tác đóng cắt nhanh và dứt khoát độc lập với lực tay người thao tác. |
| Tay gạt nạp lò xo | Dùng để nạp năng lượng cho lò xo bằng tay khi không sử dụng motor nạp. | |
| Motor nạp (Motor mechanism) | Tự động nạp năng lượng cho lò xo sau mỗi lần đóng cắt phục vụ cho việc điều khiển từ xa. | |
| Bộ phận bảo vệ (Trip Unit) | Rơ le điện tử (Micrologic/OCR) | Bộ não của ACB đo lường dòng điện điện áp và ra lệnh cắt khi phát hiện sự cố quá tải ngắn mạch hoặc chạm đất. |
| Cuộn cắt (Shunt trip) | Nhận tín hiệu điện để tác động cơ khí làm mở máy cắt từ xa. | |
| Cuộn thấp áp (Under voltage trip) | Tự động cắt mạch khi điện áp nguồn giảm xuống dưới mức cho phép để bảo vệ thiết bị tải. | |
| Khung và vỏ máy | Khung thép chịu lực | Giữ cố định các bộ phận bên trong và chịu lực điện động lớn khi có ngắn mạch xảy ra. |
| Vỏ cách điện | Bảo vệ người vận hành khỏi tiếp xúc trực tiếp với các bộ phận mang điện. |
Bộ phận dập hồ quang là trái tim của máy cắt acb vì khả năng dập tắt hồ quang quyết định trực tiếp đến dòng cắt ngắn mạch của thiết bị. Khi tiếp điểm mở ra hồ quang điện xuất hiện và sinh nhiệt rất lớn. Không khí được thổi vào buồng dập hồ quang kết hợp với các tấm ngăn hồ quang sẽ chia nhỏ ngọn lửa điện này làm nguội nó và dập tắt hoàn toàn trong thời gian tính bằng mili giây. Thiết kế của buồng dập hồ quang càng tối ưu thì khả năng cắt dòng ngắn mạch càng cao và độ bền của tiếp điểm càng lớn.
Bộ phận bảo vệ hay Trip Unit hiện nay chủ yếu sử dụng công nghệ vi xử lý cho phép độ chính xác cao hơn nhiều so với các loại rơ le nhiệt từ truyền thống. Các kỹ sư có thể cài đặt đường cong bảo vệ dòng định mức thời gian trễ và các thông số khác trực tiếp trên màn hình hiển thị của Trip Unit. Ngoài ra bộ phận này còn có khả năng lưu trữ nhật ký sự cố giúp cho công tác bảo trì và khắc phục sự cố trở nên nhanh chóng và hiệu quả hơn. Đây là yếu tố then chốt giúp các doanh nghiệp nâng cao hiệu suất quản lý năng lượng.
Cơ cấu vận hành của Máy cắt không khí (ACB) được thiết kế theo nguyên lý tích năng lượng lò xo. Điều này có nghĩa là tốc độ đóng mở của tiếp điểm không phụ thuộc vào tốc độ thao tác của người vận hành mà phụ thuộc vào năng lượng đã được tích trữ trong lò xo. Cơ chế này đảm bảo tiếp điểm đóng mở dứt khoát tránh hiện tượng hồ quang kéo dài gây hư hỏng tiếp điểm. Việc tích hợp motor nạp giúp cho quá trình này có thể diễn ra hoàn toàn tự động phù hợp với các hệ thống chuyển nguồn tự động ATS mà nhiều nhà máy đang áp dụng.
4. Phân loại máy cắt không khí (ACB)
Việc phân loại Máy cắt không khí (ACB) giúp người dùng dễ dàng lựa chọn được sản phẩm phù hợp với nhu cầu sử dụng và điều kiện lắp đặt thực tế tại công trình. Hiện nay trên thị trường có hai cách phân loại chính là dựa trên kiểu lắp đặt và dựa trên số cực của thiết bị. Mỗi loại đều có những ưu nhược điểm riêng và được ứng dụng cho các mục đích khác nhau trong hệ thống điện công nghiệp. Thanh Thiên Phú sẽ phân tích chi tiết từng loại để các bạn có cái nhìn tổng quan nhất.
Phân loại theo kiểu lắp đặt chúng ta có hai loại chính là loại cố định hay còn gọi là Fixed Type và loại ngăn kéo hay còn gọi là Drawout Type. Loại cố định được lắp đặt trực tiếp lên khung giá đỡ của tủ điện và các đầu nối cáp hoặc thanh cái được bắt cố định vào các cực của máy cắt. Ưu điểm của loại này là giá thành rẻ hơn kết cấu đơn giản và tiết kiệm không gian lắp đặt. Tuy nhiên nhược điểm lớn nhất là khó khăn trong việc kiểm tra bảo trì và thay thế vì cần phải tháo dỡ các kết nối điện chính và phụ trợ gây mất nhiều thời gian dừng điện.
Ngược lại loại ngăn kéo Drawout Type được thiết kế gồm hai phần là phần thân máy cắt và phần khung giá đỡ hay còn gọi là Cradle. Thân máy cắt có thể được kéo ra hoặc đẩy vào khung giá đỡ thông qua cơ cấu thanh ray và tay quay. Loại này có ba vị trí làm việc rõ ràng là vị trí kết nối Connected vị trí kiểm tra Test và vị trí ngắt kết nối Disconnected. Ưu điểm vượt trội của loại ngăn kéo là khả năng thay thế nhanh chóng đảm bảo an toàn tuyệt đối cho người bảo trì khi có thể cách ly hoàn toàn máy cắt khỏi nguồn điện mà không cần tháo dây. Mặc dù chi phí đầu tư ban đầu cao hơn nhưng lợi ích về mặt vận hành và bảo dưỡng mà nó mang lại là rất lớn đặc biệt đối với các nhà máy hoạt động liên tục 24 trên 7.
Phân loại theo số cực máy cắt acb thường có hai loại phổ biến là 3 cực 3P và 4 cực 4P. Loại 3 cực được sử dụng cho các hệ thống điện 3 pha không có dây trung tính hoặc dây trung tính được nối đất trực tiếp và không đi qua máy cắt. Loại này phổ biến trong hầu hết các ứng dụng công nghiệp thông thường. Trong khi đó loại 4 cực được sử dụng cho các hệ thống điện 3 pha 4 dây trong đó cực thứ tư dùng để đóng cắt dây trung tính N. Việc sử dụng ACB 4P thường bắt buộc trong các hệ thống chuyển nguồn tự động ATS để đảm bảo cách ly hoàn toàn hai nguồn điện lưới và máy phát tránh hiện tượng xung đột điện áp trên dây trung tính.
Ngoài ra người ta còn có thể phân loại máy cắt không khí dựa trên dòng định mức hoặc dòng cắt ngắn mạch. Tuy nhiên cách phân loại theo kiểu lắp đặt và số cực là phổ biến và trực quan nhất đối với người sử dụng. Việc hiểu rõ sự khác biệt giữa các loại máy cắt acb sẽ giúp chủ đầu tư và tư vấn thiết kế đưa ra quyết định mua sắm chính xác tối ưu hóa chi phí đầu tư và nâng cao độ tin cậy cung cấp điện. Thanh Thiên Phú luôn sẵn sàng tư vấn chi tiết hơn về các dòng sản phẩm này khi quý khách liên hệ qua hotline 08 12 77 88 99.
5. Nguyên lý hoạt động máy cắt không khí (ACB)
Nguyên lý hoạt động của Máy cắt không khí (ACB) dựa trên sự phối hợp nhịp nhàng giữa cơ cấu cơ khí và hệ thống bảo vệ điện tử để kiểm soát dòng điện. Ở trạng thái hoạt động bình thường các tiếp điểm chính của ACB được đóng chặt cho phép dòng điện định mức đi qua từ nguồn đến tải tiêu thụ với điện trở tiếp xúc cực nhỏ. Lò xo đóng đã được xả năng lượng trong khi lò xo cắt đang ở trạng thái tích năng lượng sẵn sàng tác động ngay lập tức khi nhận được lệnh.
Khi xảy ra sự cố quá tải hoặc ngắn mạch cảm biến dòng điện bên trong ACB thường là biến dòng CT sẽ phát hiện sự gia tăng đột ngột của dòng điện. Tín hiệu này được gửi về bộ điều khiển trung tâm Trip Unit để xử lý. Dựa trên các thông số đã cài đặt trước bộ điều khiển sẽ so sánh dòng điện thực tế với ngưỡng tác động. Nếu dòng điện vượt quá ngưỡng cho phép và duy trì trong khoảng thời gian đã định bộ điều khiển sẽ gửi một xung điện đến cuộn cắt Shunt Trip hoặc tác động trực tiếp lên cơ cấu nhả cơ khí.
Ngay khi cơ cấu nhả được kích hoạt chốt giữ của lò xo cắt được giải phóng. Năng lượng tiềm tàng trong lò xo bung ra cực mạnh đẩy các tiếp điểm động tách rời khỏi tiếp điểm tĩnh với tốc độ rất cao. Quá trình tách tiếp điểm này diễn ra theo trình tự tiếp điểm chính mở trước sau đó đến tiếp điểm hồ quang. Lúc này toàn bộ dòng điện ngắn mạch sẽ dồn qua cặp tiếp điểm hồ quang và khi chúng tách ra hồ quang điện sẽ xuất hiện tại đây. Việc thiết kế như vậy giúp bảo vệ bề mặt tiếp điểm chính không bị hư hại do nhiệt độ cao của hồ quang đảm bảo khả năng dẫn điện tốt cho các lần đóng tiếp theo.
Hồ quang điện sinh ra sẽ bị lực điện từ và luồng khí thổi đẩy di chuyển nhanh chóng vào bên trong buồng dập hồ quang. Tại đây hồ quang bị chia cắt thành nhiều đoạn ngắn bởi các tấm ngăn kim loại xếp song song. Quá trình chia nhỏ này làm tăng điện áp hồ quang và tăng khả năng tản nhiệt khiến hồ quang không thể duy trì và bị dập tắt hoàn toàn khi dòng điện đi qua điểm 0 của chu kỳ xoay chiều. Toàn bộ quá trình từ khi phát hiện sự cố đến khi hồ quang bị dập tắt chỉ diễn ra trong vài chục mili giây đảm bảo ngắt mạch an toàn trước khi thiết bị điện bị hư hỏng.
Sau khi sự cố đã được khắc phục người vận hành cần phải nạp lại năng lượng cho lò xo đóng thường bằng tay gạt hoặc motor điện và nhấn nút Reset trên bộ điều khiển trước khi có thể đóng máy cắt trở lại. Cơ chế liên động an toàn này ngăn chặn việc đóng máy cắt vào một mạch điện đang bị lỗi giúp bảo vệ an toàn cho cả người và thiết bị. Hiểu rõ nguyên lý này giúp các kỹ thuật viên tự tin hơn trong việc vận hành và xử lý các tình huống sự cố tại nhà máy.
6. Hướng dẫn đấu nối máy cắt không khí (ACB)
Việc đấu nối Máy cắt không khí (ACB) đòi hỏi sự chính xác cao và tuân thủ nghiêm ngặt các quy tắc an toàn điện để đảm bảo thiết bị hoạt động ổn định và bền bỉ. Trước khi tiến hành bất kỳ thao tác nào kỹ thuật viên cần đảm bảo đã ngắt hoàn toàn nguồn điện và sử dụng các thiết bị bảo hộ cá nhân đầy đủ. Thanh Thiên Phú xin chia sẻ quy trình đấu nối tiêu chuẩn mà chúng tôi thường áp dụng khi thi công lắp đặt cho các đối tác công nghiệp.
Bước đầu tiên là đấu nối mạch lực. Các thanh cái đồng Busbar từ nguồn cấp và đi ra tải sẽ được kết nối vào các cực đấu nối phía sau của máy cắt acb. Cần lưu ý lựa chọn thanh cái có tiết diện phù hợp với dòng định mức của máy cắt để tránh hiện tượng phát nhiệt quá mức tại điểm tiếp xúc. Bề mặt tiếp xúc giữa thanh cái và cực máy cắt phải được làm sạch và bôi mỡ dẫn điện chuyên dụng để tăng cường khả năng dẫn điện. Các bu lông siết cần được vặn chặt bằng cờ lê lực với mô-men xoắn theo quy định của nhà sản xuất để đảm bảo độ chắc chắn nhưng không làm hỏng ren hoặc biến dạng cực đấu nối.
Tiếp theo là đấu nối mạch điều khiển. Đây là bước quan trọng để kích hoạt các tính năng tự động và bảo vệ của ACB. Các chân tín hiệu trên khối terminal của máy cắt thường bao gồm chân cấp nguồn cho motor nạp chân cấp nguồn cho cuộn đóng cuộn cắt chân tín hiệu báo trạng thái đóng mở ON OFF và chân báo sự cố Trip. Kỹ thuật viên cần tham khảo kỹ sơ đồ đấu nối đi kèm theo máy hoặc tài liệu hướng dẫn sử dụng Manual để đấu dây chính xác. Dây điều khiển nên sử dụng loại dây mềm có tiết diện từ 1.5mm2 đến 2.5mm2 và được bấm đầu cos cẩn thận để đảm bảo tiếp xúc tốt.
Đối với các máy cắt acb loại ngăn kéo cần chú ý đấu nối thêm các tiếp điểm vị trí để báo hiệu trạng thái của máy cắt đang ở vị trí Connected Test hay Disconnected về phòng điều khiển. Hệ thống dây tiếp địa cũng không được bỏ qua. Vỏ máy cắt và khung giá đỡ phải được nối đất chắc chắn bằng dây tiếp địa có tiết diện đủ lớn để đảm bảo an toàn cho người vận hành trong trường hợp có rò điện ra vỏ.
Sau khi hoàn tất việc đấu nối cần tiến hành kiểm tra lại toàn bộ các điểm đấu nối bằng mắt thường và bằng đồng hồ đo vạn năng để đảm bảo không có sự nhầm lẫn hay chạm chập. Thử nghiệm hoạt động cơ khí bằng cách nạp lò xo và đóng cắt bằng tay vài lần để đảm bảo cơ cấu hoạt động trơn tru. Cuối cùng cấp nguồn điều khiển và thử nghiệm các chức năng đóng cắt bằng điện cũng như kiểm tra hoạt động của các bộ bảo vệ trước khi đưa vào vận hành chính thức. Quá trình này nên được thực hiện bởi những người có chuyên môn và kinh nghiệm.
Tại Thanh Thiên Phú chúng tôi luôn khuyến cáo khách hàng sử dụng dịch vụ lắp đặt chuyên nghiệp hoặc nhận sự tư vấn kỹ thuật trực tiếp từ chúng tôi để đảm bảo hệ thống được đấu nối chuẩn xác nhất. Địa chỉ văn phòng kỹ thuật của chúng tôi tại 20 đường 29 Khu phố 2 Phường Cát Lái Thành phố Hồ Chí Minh luôn mở cửa chào đón quý khách đến tham quan và trao đổi kỹ thuật.
7. Ứng dụng máy cắt không khí (ACB)
Máy cắt không khí (ACB) được xem là xương sống của hệ thống phân phối điện hạ thế nhờ vào khả năng chịu tải lớn và độ tin cậy cao. Ứng dụng phổ biến nhất của thiết bị này là làm máy cắt tổng Main Breaker trong các tủ điện phân phối chính MSB tại các trạm biến áp hạ thế. Tại đây ACB đóng vai trò tiếp nhận nguồn điện từ máy biến áp và phân phối đến các tủ điện nhánh DB hoặc các thiết bị tiêu thụ công suất lớn. Sự ổn định của ACB tại vị trí này quyết định đến sự liên tục của nguồn điện cho toàn bộ công trình.
Trong lĩnh vực công nghiệp sản xuất các nhà máy thép xi măng hóa chất hay dệt may đều sử dụng máy cắt acb để bảo vệ các dây chuyền sản xuất quan trọng. Đặc thù của các ngành này là môi trường làm việc khắc nghiệt và yêu cầu độ tin cậy cung cấp điện rất cao vì mỗi phút dừng máy đều gây ra thiệt hại kinh tế khổng lồ. ACB với khả năng chịu đựng dòng ngắn mạch lớn và hoạt động bền bỉ trong môi trường bụi bẩn rung động là lựa chọn không thể thay thế. Ngoài ra tính năng giám sát năng lượng tích hợp trên ACB giúp các quản lý nhà máy tối ưu hóa chi phí điện năng tiêu thụ.
Lĩnh vực xây dựng dân dụng và thương mại cũng là một thị trường lớn của máy cắt không khí. Các tòa nhà cao tầng trung tâm thương mại khách sạn bệnh viện hay sân bay đều cần sử dụng ACB để đảm bảo an toàn điện và phòng chống cháy nổ. Tại các công trình này ACB thường được tích hợp vào hệ thống chuyển nguồn tự động ATS để tự động chuyển sang nguồn máy phát dự phòng khi mất điện lưới đảm bảo các hoạt động sinh hoạt và kinh doanh không bị gián đoạn.
Đặc biệt trong các trung tâm dữ liệu Data Center nơi mà nguồn điện được coi là mạch máu sống còn ACB được sử dụng để bảo vệ hệ thống UPS và các hệ thống máy chủ. Yêu cầu về độ chọn lọc và thời gian cắt cực nhanh của ACB là yếu tố then chốt để bảo vệ các thiết bị điện tử nhạy cảm khỏi các sự cố về điện. Sự phát triển của năng lượng tái tạo như điện mặt trời và điện gió cũng mở ra những ứng dụng mới cho máy cắt acb đặc biệt là các dòng máy cắt chuyên dụng cho điện một chiều DC hoặc xoay chiều AC ở điện áp cao lên đến 1000V.
Tựu trung lại ở đâu có nhu cầu sử dụng điện công suất lớn và yêu cầu cao về an toàn ổn định ở đó có sự hiện diện của Máy cắt không khí (ACB). Thanh Thiên Phú tự hào là đơn vị cung cấp giải pháp thiết bị điện tự động uy tín góp phần vào sự vận hành hiệu quả của hàng ngàn công trình trên khắp cả nước.
8. Cách lựa chọn máy cắt không khí (ACB) phù hợp
Lựa chọn đúng Máy cắt không khí (ACB) là bước quan trọng đầu tiên để đảm bảo hiệu quả đầu tư và an toàn hệ thống. Để làm được điều này kỹ sư thiết kế và chủ đầu tư cần căn cứ vào các thông số kỹ thuật cơ bản và nhu cầu thực tế của phụ tải. Tiêu chí đầu tiên là dòng điện định mức In. Dòng định mức của ACB phải lớn hơn hoặc bằng dòng làm việc cực đại của tổng phụ tải tính toán thường nhân thêm hệ số dự phòng từ 1.2 đến 1.5 lần để đảm bảo máy cắt không bị tác động sai khi tải dao động hoặc mở rộng trong tương lai.
Tiêu chí thứ hai quan trọng không kém là dòng cắt ngắn mạch định mức Icu. Giá trị Icu của ACB phải lớn hơn dòng ngắn mạch tính toán tại điểm lắp đặt. Nếu chọn Icu thấp hơn dòng ngắn mạch thực tế khi sự cố xảy ra máy cắt có thể bị nổ tung gây nguy hiểm và hỏng hóc nghiêm trọng. Tại các trạm biến áp gần nguồn dòng ngắn mạch thường rất lớn nên cần chọn các loại ACB có Icu cao từ 65kA trở lên. Đồng thời cần quan tâm đến dòng cắt ngắn mạch làm việc Ics nên chọn Ics bằng 100% Icu để đảm bảo máy cắt vẫn hoạt động tốt sau khi cắt ngắn mạch nhiều lần.
Yếu tố môi trường lắp đặt cũng cần được xem xét kỹ lưỡng. Nếu lắp đặt tại các vùng có nhiệt độ cao hoặc độ cao lớn so với mực nước biển cần phải tính đến hệ số suy giảm công suất Derating theo tài liệu của nhà sản xuất. Đối với các môi trường ăn mòn hoặc nhiều bụi bẩn cần chọn loại ACB có lớp mạ bảo vệ đặc biệt hoặc lắp đặt trong tủ điện có cấp bảo vệ IP cao.
Lựa chọn bộ bảo vệ Trip Unit phù hợp với yêu cầu bảo vệ là một bước tinh tế. Đối với các tải thông thường có thể chọn loại Trip Unit cơ bản bảo vệ quá tải và ngắn mạch. Tuy nhiên đối với các tải quan trọng hoặc yêu cầu giám sát năng lượng nên chọn loại Trip Unit cao cấp có màn hình hiển thị khả năng đo lường sóng hài kết nối truyền thông và ghi lại lịch sử sự cố. Điều này hỗ trợ đắc lực cho công tác bảo trì dự đoán và quản lý năng lượng hiệu quả.
Thương hiệu và dịch vụ hậu mãi cũng là yếu tố then chốt. Nên lựa chọn các thương hiệu uy tín đã được khẳng định chất lượng trên thị trường thế giới và tại Việt Nam. Thanh Thiên Phú khuyên bạn nên cân nhắc kỹ lưỡng giữa chi phí đầu tư ban đầu và chi phí vận hành bảo trì trong suốt vòng đời sản phẩm. Một sản phẩm giá rẻ nhưng hay hỏng hóc sẽ tốn kém hơn nhiều so với một sản phẩm chất lượng cao hoạt động ổn định trong 10 đến 20 năm.
9. Các thương hiệu ACB phổ biến
Trên thị trường hiện nay có rất nhiều thương hiệu Máy cắt không khí (ACB) nổi tiếng nhưng tại Thanh Thiên Phú chúng tôi tập trung phân phối các dòng sản phẩm đã được kiểm chứng về chất lượng và độ ổn định phù hợp với điều kiện lưới điện và khí hậu tại Việt Nam.
Đầu tiên phải kể đến thương hiệu Mitsubishi Electric đến từ Nhật Bản. Các dòng ACB của Mitsubishi nổi tiếng với độ bền cơ khí tuyệt vời thiết kế chắc chắn và khả năng vận hành êm ái. Sản phẩm của họ thường được các nhà máy Nhật Bản và các công trình yêu cầu tiêu chuẩn kỹ thuật khắt khe tin dùng. Dòng sản phẩm AE-SW của Mitsubishi là một ví dụ điển hình cho sự kết hợp giữa công nghệ dập hồ quang tiên tiến và bộ điều khiển thông minh mang lại sự an tâm tuyệt đối cho người sử dụng.
Tiếp theo là Schneider Electric thương hiệu toàn cầu đến từ Pháp. ACB của Schneider đặc biệt là dòng Masterpact MTZ và NT/NW được đánh giá cao về công nghệ hiện đại khả năng kết nối vạn vật IoT và thiết kế nhỏ gọn. Schneider luôn đi đầu trong việc tích hợp các tính năng đo lường và giám sát năng lượng chính xác vào trong máy cắt giúp người quản lý có cái nhìn toàn diện về hệ thống điện của mình. Đây là lựa chọn lý tưởng cho các tòa nhà thông minh và các nhà máy hiện đại 4.0.

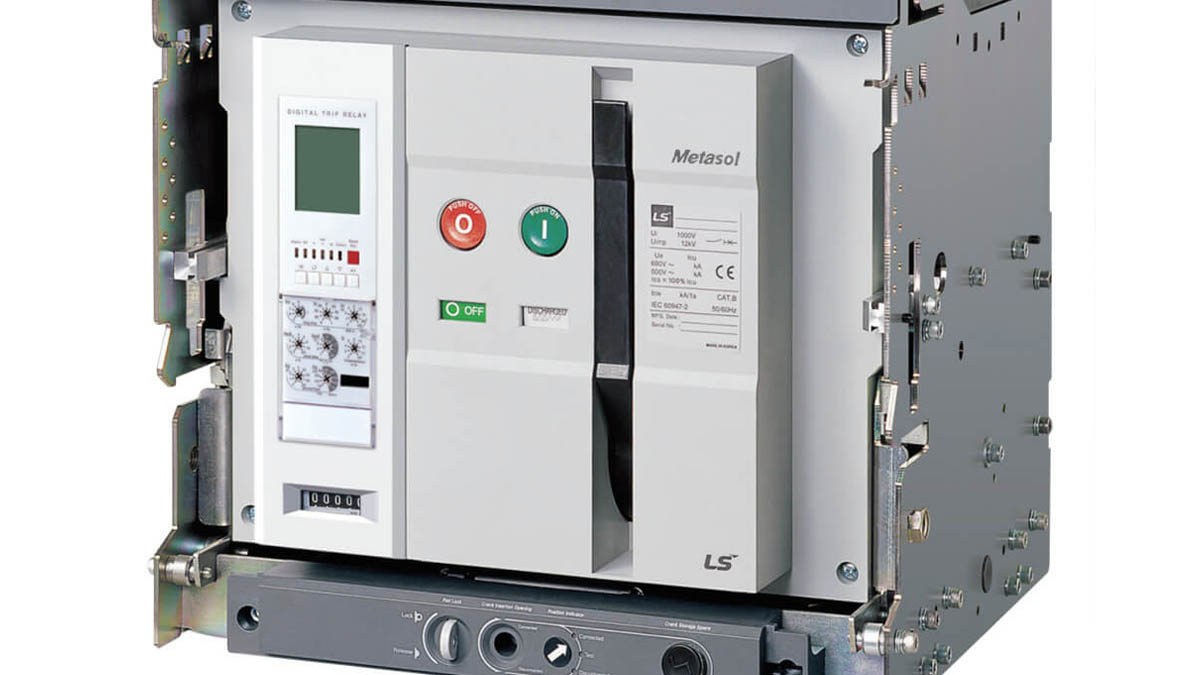

LS Electric đến từ Hàn Quốc là một lựa chọn cân bằng giữa chất lượng và chi phí. Các dòng ACB của LS như Susol và Metasol có thiết kế đẹp mắt dễ dàng lắp đặt và vận hành cùng mức giá rất cạnh tranh. Sản phẩm của LS ngày càng chiếm được lòng tin của khách hàng Việt Nam nhờ vào sự cải tiến không ngừng về công nghệ và dịch vụ hỗ trợ kỹ thuật tốt. Đối với các dự án có ngân sách vừa phải nhưng vẫn yêu cầu chất lượng đảm bảo LS là một ứng cử viên sáng giá.
ABB và Siemens cũng là những cái tên lớn trong ngành thiết bị điện với các dòng ACB chất lượng cao. ABB nổi tiếng với dòng Emax 2 có khả năng quản lý năng lượng như một người quản lý thực thụ trong khi Siemens với dòng 3WL mang lại sự tin cậy đậm chất Đức.
Thanh Thiên Phú tự hào là đối tác phân phối chính hãng của các thương hiệu này. Chúng tôi không chỉ bán sản phẩm mà còn mang đến giải pháp tối ưu nhất cho từng khách hàng dựa trên sự thấu hiểu sâu sắc về đặc tính kỹ thuật của từng dòng máy.
10. Mua máy cắt không khí (ACB) ở đâu?
Việc tìm kiếm một nhà cung cấp Máy cắt không khí (ACB) uy tín là điều kiện tiên quyết để đảm bảo bạn mua được sản phẩm chính hãng đúng chất lượng và được hưởng các dịch vụ hậu mãi tốt nhất. Thanh Thiên Phú tự tin là địa chỉ tin cậy của hàng ngàn kỹ sư và chủ doanh nghiệp trên cả nước.
Chúng tôi cam kết cung cấp đầy đủ giấy tờ chứng nhận xuất xứ CO và chứng nhận chất lượng CQ cho tất cả các sản phẩm bán ra. Đội ngũ kỹ thuật viên của Thanh Thiên Phú luôn sẵn sàng hỗ trợ tư vấn kỹ thuật hướng dẫn lắp đặt và cài đặt thông số miễn phí cho khách hàng. Chúng tôi hiểu rằng sự hài lòng của khách hàng chính là thước đo thành công của doanh nghiệp.
Ngoài ra với kho hàng lớn luôn có sẵn các mã hàng thông dụng chúng tôi đảm bảo tiến độ giao hàng nhanh chóng đáp ứng kịp thời nhu cầu thay thế sửa chữa hoặc lắp mới của các công trình. Chính sách bảo hành chính hãng và hỗ trợ kỹ thuật 24/7 của chúng tôi sẽ giúp bạn hoàn toàn yên tâm trong suốt quá trình sử dụng thiết bị.
Để sở hữu những thiết bị điện tự động chất lượng cao và nhận được sự tư vấn tận tình hãy liên hệ ngay với chúng tôi. Thanh Thiên Phú luôn mong muốn được đồng hành cùng sự phát triển thịnh vượng của doanh nghiệp bạn.
Đừng ngần ngại hãy gọi ngay cho chúng tôi qua hotline 08.12.77.88.99 để được tư vấn giải pháp tối ưu nhất. Hoặc ghé thăm website thanhthienphu.vn để tham khảo thêm thông tin chi tiết về sản phẩm.
